Клин в’язальної машини

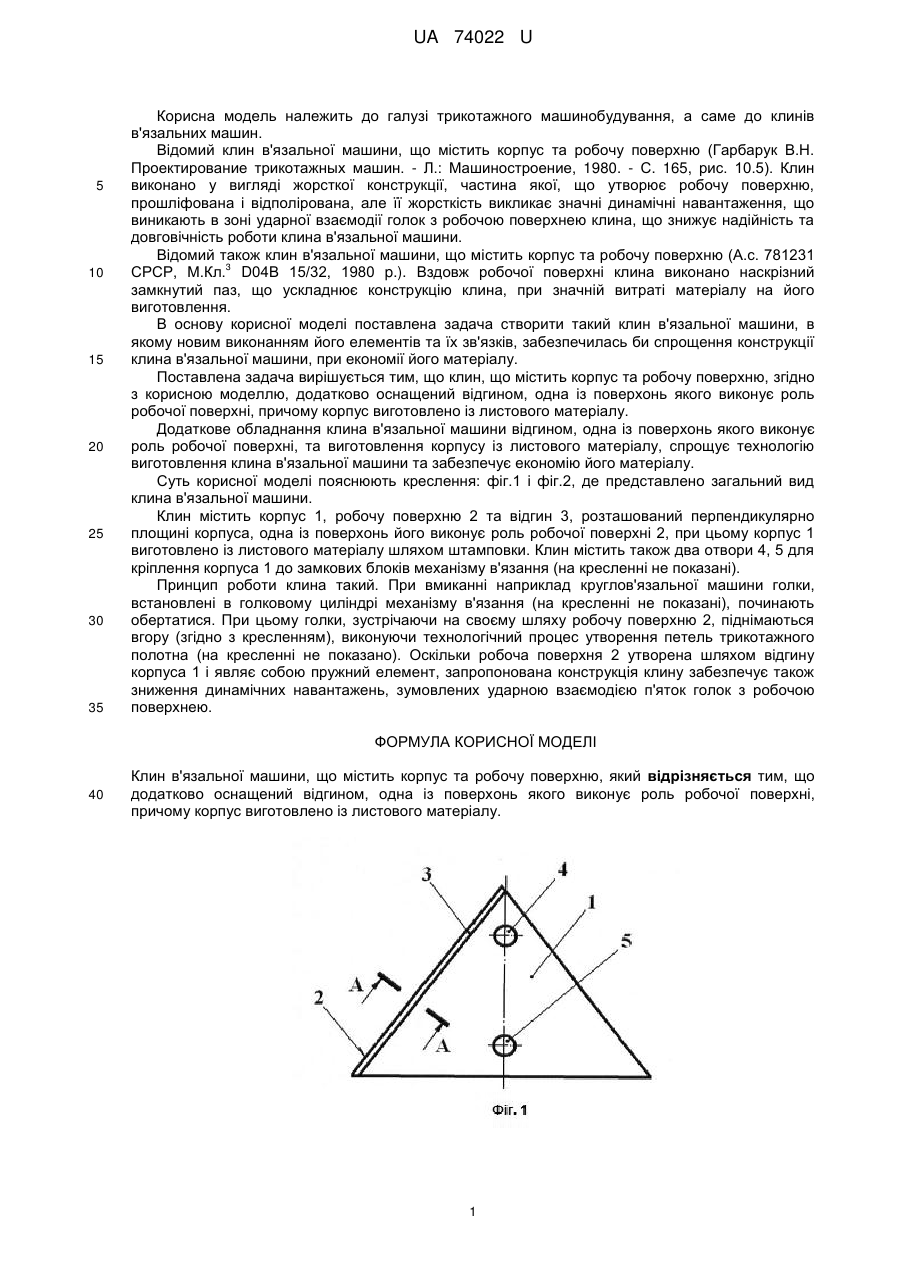

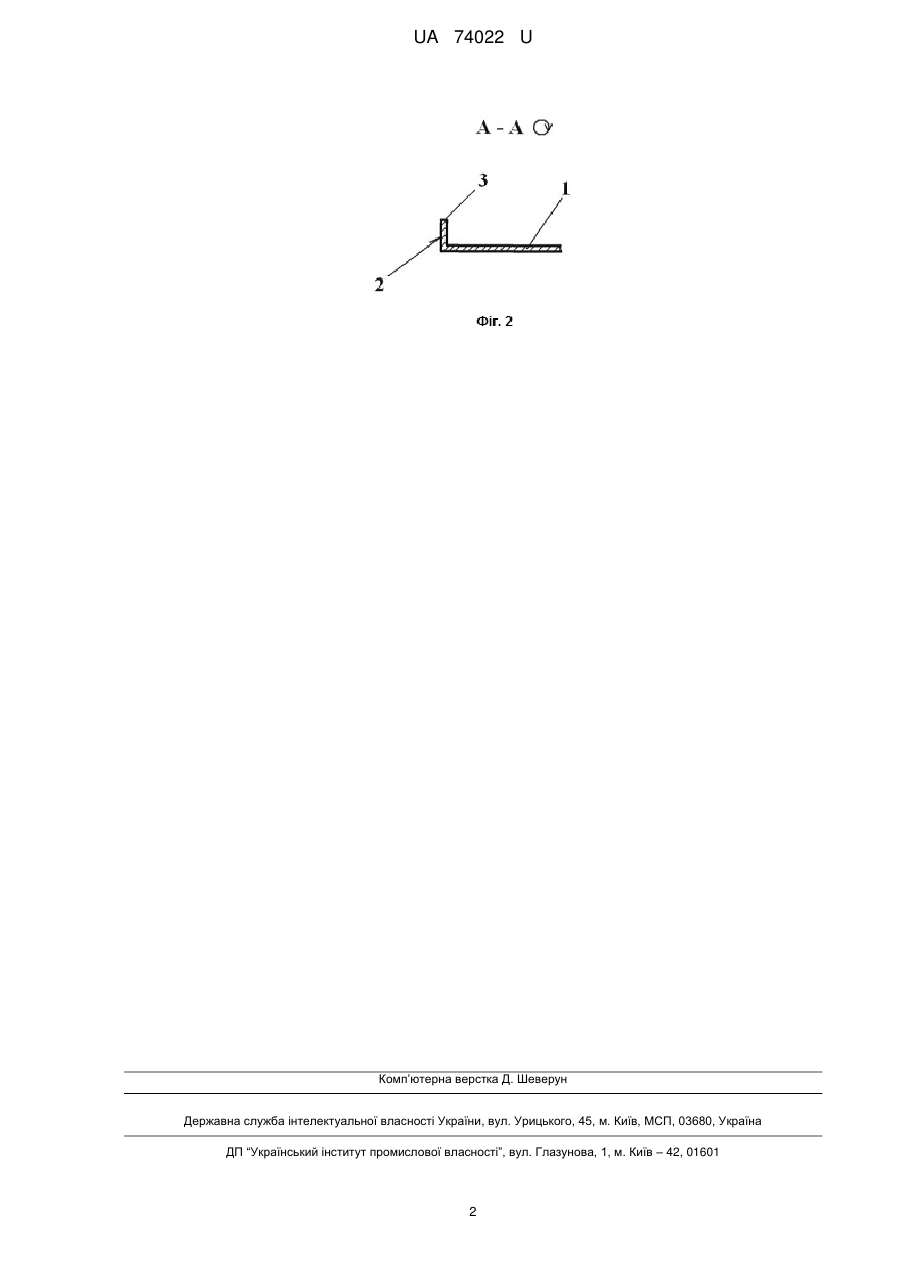

Реферат: UA 74022 U UA 74022 U 5 10 15 20 25 30 35 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та робочу поверхню (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165, рис. 10.5). Клин виконано у вигляді жорсткої конструкції, частина якої, що утворює робочу поверхню, прошліфована і відполірована, але її жорсткість викликає значні динамічні навантаження, що виникають в зоні ударної взаємодії голок з робочою поверхнею клина, що знижує надійність та довговічність роботи клина в'язальної машини. Відомий також клин в'язальної машини, що містить корпус та робочу поверхню (А.с. 781231 3 СРСР, М.Кл. D04В 15/32, 1980 p.). Вздовж робочої поверхні клина виконано наскрізний замкнутий паз, що ускладнює конструкцію клина, при значній витраті матеріалу на його виготовлення. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому новим виконанням його елементів та їх зв'язків, забезпечилась би спрощення конструкції клина в'язальної машини, при економії його матеріалу. Поставлена задача вирішується тим, що клин, що містить корпус та робочу поверхню, згідно з корисною моделлю, додатково оснащений відгином, одна із поверхонь якого виконує роль робочої поверхні, причому корпус виготовлено із листового матеріалу. Додаткове обладнання клина в'язальної машини відгином, одна із поверхонь якого виконує роль робочої поверхні, та виготовлення корпусу із листового матеріалу, спрощує технологію виготовлення клина в'язальної машини та забезпечує економію його матеріалу. Суть корисної моделі пояснюють креслення: фіг.1 і фіг.2, де представлено загальний вид клина в'язальної машини. Клин містить корпус 1, робочу поверхню 2 та відгин 3, розташований перпендикулярно площині корпуса, одна із поверхонь його виконує роль робочої поверхні 2, при цьому корпус 1 виготовлено із листового матеріалу шляхом штамповки. Клин містить також два отвори 4, 5 для кріплення корпуса 1 до замкових блоків механізму в'язання (на кресленні не показані). Принцип роботи клина такий. При вмиканні наприклад круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно з кресленням), виконуючи технологічний процес утворення петель трикотажного полотна (на кресленні не показано). Оскільки робоча поверхня 2 утворена шляхом відгину корпуса 1 і являє собою пружний елемент, запропонована конструкція клину забезпечує також зниження динамічних навантажень, зумовлених ударною взаємодією п'яток голок з робочою поверхнею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Клин в'язальної машини, що містить корпус та робочу поверхню, який відрізняється тим, що додатково оснащений відгином, одна із поверхонь якого виконує роль робочої поверхні, причому корпус виготовлено із листового матеріалу. 1 UA 74022 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
