Зерновий сепаратор

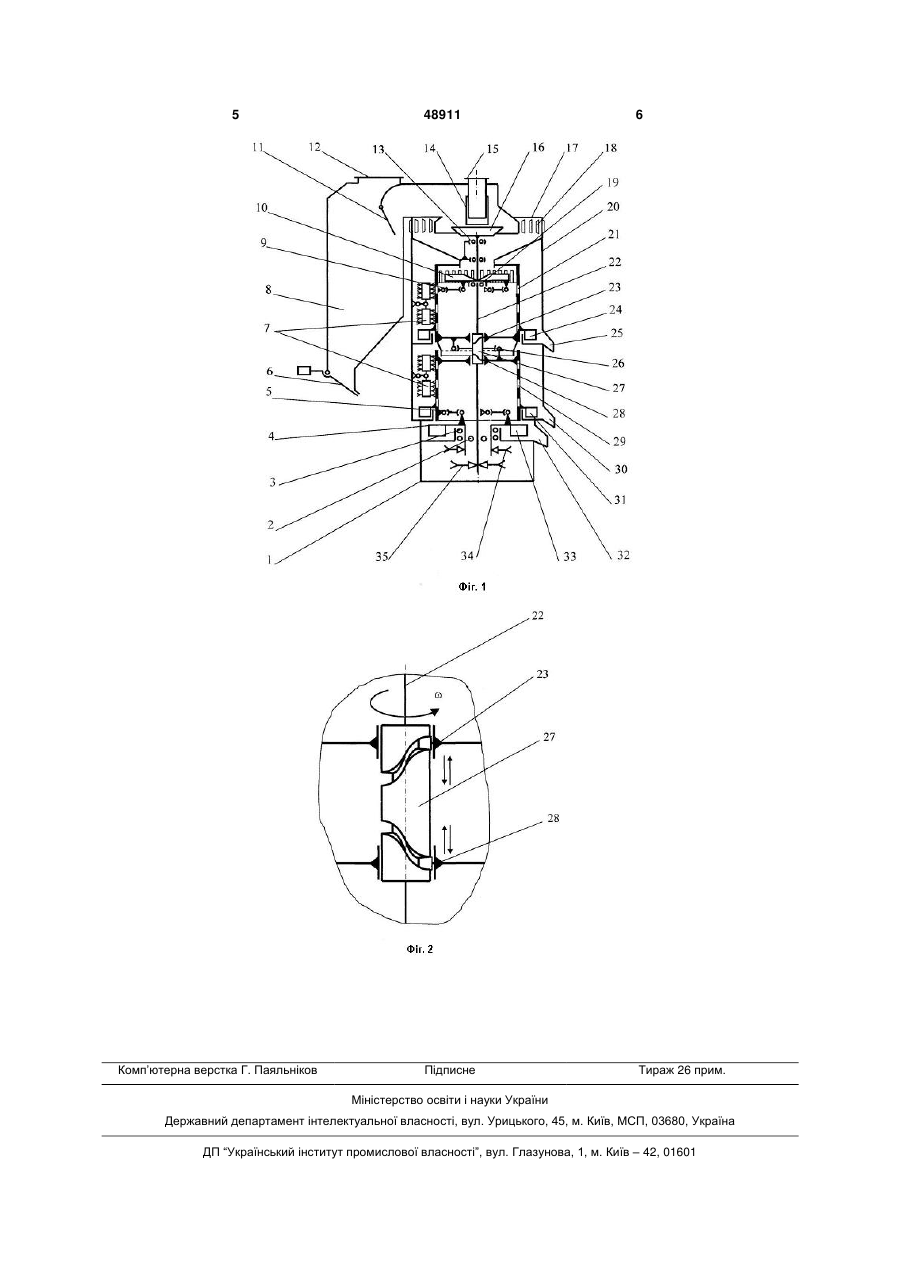

Зерновий сепаратор, що містить двосекційний вібровідцентровий решітний барабан, відцентрово-пневматичну віялку, відстійну камеру та приводи, який відрізняється тим, що в середній частині вібровідцентрового решітного барабана встановлений триланковий кулачковий просторовий механізм з циліндричним кулачком. (19) (21) u200910546 (22) 19.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 48911 4 траверси з конічним роликом 28. Верхня та нижня роликом 28, рухаючись роликами по фігурному секції циліндричного решета 21 та, відповідно, 29 пазу циліндричного кулачка 27 приводять секції зв'язані між собою за допомогою тяги 26. Секції решета в коливальний рух в зворотно - протилежциліндричного решета 21 та, відповідно, 29 закриті них напрямах вздовж вертикальної осі. Потік повікожухом 20, до якого з внутрішнього боку прикріптря, створюваний вентилятором, проходить крізь лені циліндричні щітки 7. В верхній частині кожуха вікна для забору повітря 18, кільцевий канал віял20 встановлена відцентрово - пневматична віялка ки 17 та потрапляє в відстійну камеру 8 і через 17, що має вікна для забору повітря 18 і з'єднана з повітропровід, приєднаний до фланця 12, вивоповітряною камерою 8. Для подачі вихідного матедиться за межі машини. Вихідна зернова суміш ріалу віялка 17 має розкидач 16, встановлений на через патрубок 15 та заслінку 14 подається на одній осі з верхнім фланцем 10. Повітряний потік, розкидач 16, з допомогою якого вводиться в кільнеобхідний для роботи віялки створюється за доцевий канал віялки 17. В результаті, з вихідної помогою вентилятора, встановленого поза машисуміші видаляються легкі домішки, недорозвинуті, ною і приєднаного до фланця 12 повітряної камещуплі зерна основної культури, полова, пил. Вкари 8. Повітряна камера 8 має заслінку 11 для зана фракція транспортується повітряним потоком регулювання швидкості повітряного потоку в віялці в повітряну камеру 8, де, завдяки зміні напрямку та оснащена вакуум - клапаном 6. Верхня секція руху та дії інерційних сил, важчі частки, рухаючись циліндричного решета 21 та нижня секція циліндвздовж внутрішньої стінки опускаються в нижню ричного решета 29 оснащені лопатками 24 та 31 частину повітряної камери 8 і за допомогою вакуудля вивантаження фракцій зерна, що очищується. мклапана 6 вивантажуються з машини. Пил, видаВ нижній частині машини на фланці 4 закріплені ляється з машини разом з повітрям. Очищене віялопатки 33 для вивантаження крупних домішок. лкою 17 зерно спрямовується розподільником 10 Приведення нижньої секції циліндричного решета на внутрішню поверхню верхньої секції циліндрич29 в обертальний рух здійснюється за допомогою ного решета 21, де під впливом відцентрових сил шківа 34, а верхньої секції циліндричного решета інерції та тертя частки суміші утримуються на його 21 - від нижньої секції циліндричного решета 29 за поверхні, а завдяки коливанням останнього - рудопомогою тяги 26. Приведення верхньої секції хаються зверху вниз. При цьому на верхній секції циліндричного решета 21 та нижньої секції циліндциліндричного решета 21 видаляються дрібні доричного решета 29 в коливальний рух здійснюєтьмішки. Зерно, очищене від дрібних домішок схося за допомогою шківа 35, вала 22 та циліндричнодом направляється на нижню секцію циліндричного кулачка 27. Для вивантаження дрібних домішок го решета 29, де з нього видаляються крупні служить лоток 25, очищеного зерна - лоток 29, домішки. Маючи однакову масу та синхронно рукрупних домішок - лоток 32. В верхній частині махаючись у взаємо - протилежних напрямах, верхня шини розташований завантажувальний патрубок секція циліндричного решета 21 та нижня секція 15, оснащений заслінкою 14 . циліндричного решета 29 повністю врівноважують Описаний вище зерновий сепаратор викориссили інерції коливального руху у вертикальний товується таким чином. При пуску сепаратора в площині. Отвори секцій 21 та 29 очищуються від дію нижня секція циліндричного решета 29 за дозаклинювання в них часток за допомогою очищупомогою шківа 34 приводиться в обертальний рух, вачів 7, які притискаються до поверхонь секцій та а за допомогою тяги 26 в обертальний рух привоперекочуються по них. Дрібні домішки, очищене диться і верхня секція циліндричного решета 21. зерно та крупні домішки лопатками, відповідно, 24, При обертанні шківа 35 в дію приводиться вал 22 31 та 33 направляються у лотки 25, 30 та 32 і вита циліндричний кулачок 27. Верхня траверса з водяться з машини. конічним роликом 23 та нижня траверса з конічним 5 Комп’ютерна верстка Г. Паяльніков 48911 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
