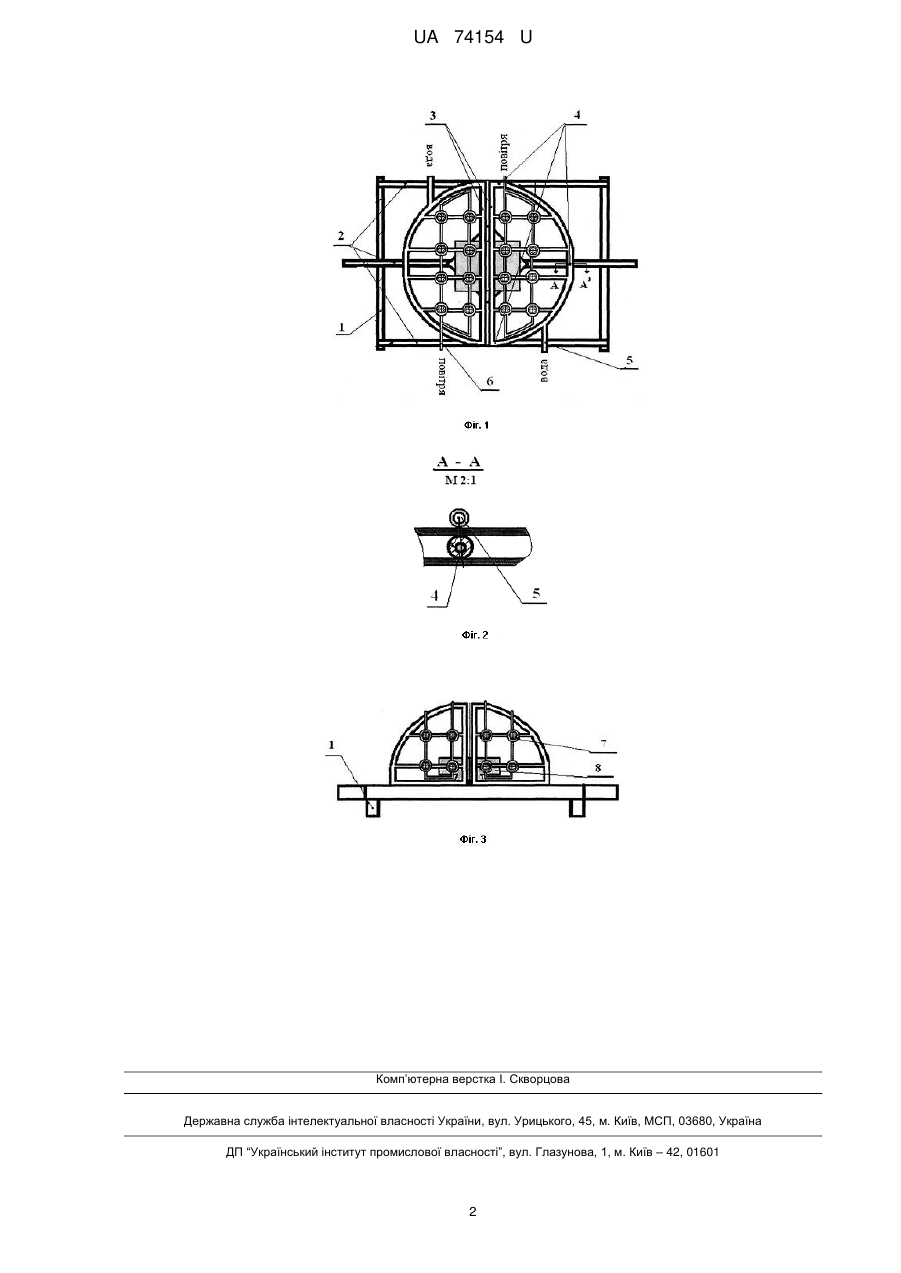

Стенд для водно-повітряного гартування крупних штампів для гарячого деформування

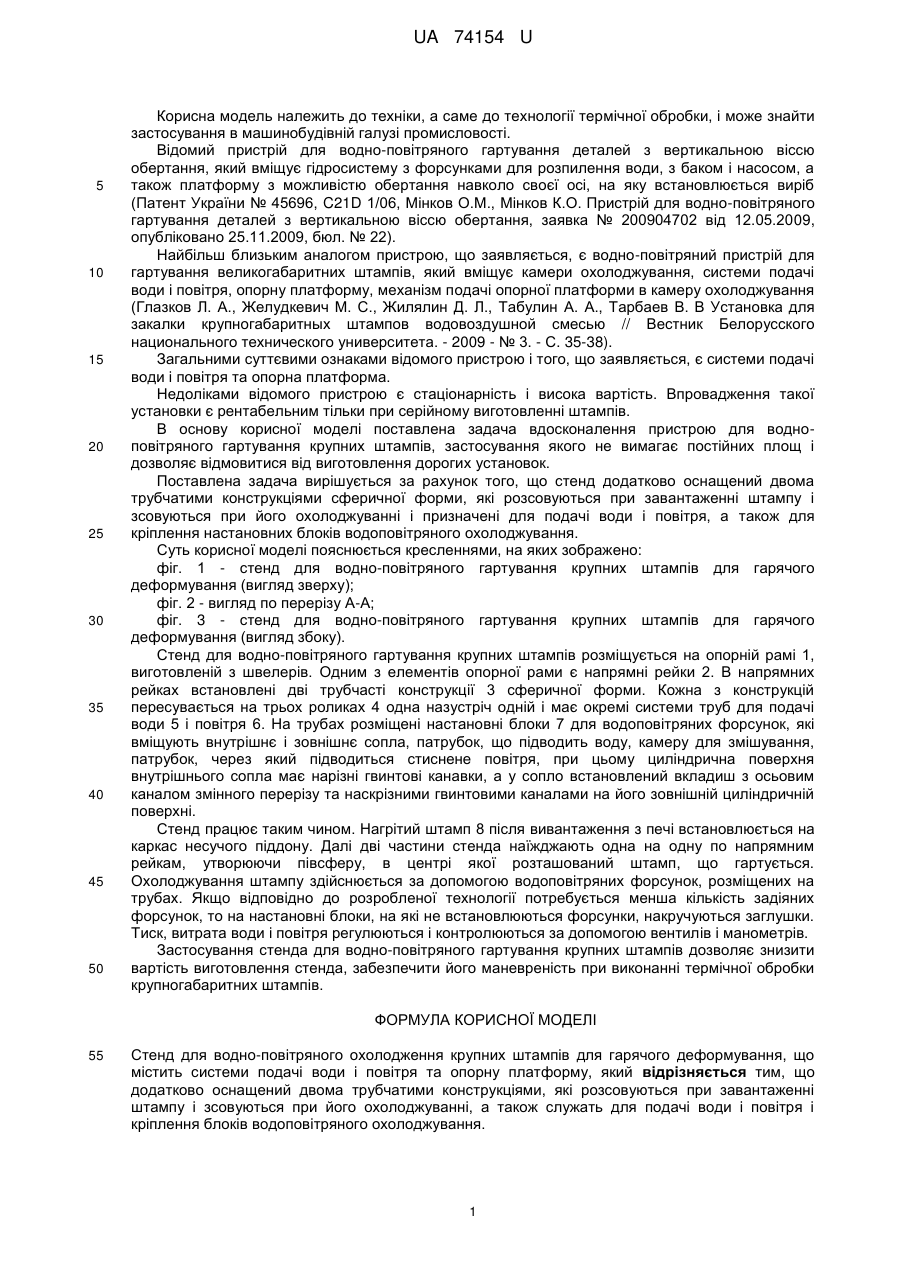

Реферат: Стенд для водно-повітряного охолодження крупних штампів для гарячого деформування містить системи подачі води і повітря, опорну платформу та додатково оснащений двома трубчатими конструкціями, які розсовуються при завантаженні штампу і зсовуються при його охолоджуванні, а також служать для подачі води і повітря і кріплення блоків водоповітряного охолоджування. UA 74154 U (54) СТЕНД ДЛЯ ВОДНО-ПОВІТРЯНОГО ГАРТУВАННЯ КРУПНИХ ШТАМПІВ ДЛЯ ГАРЯЧОГО ДЕФОРМУВАННЯ UA 74154 U UA 74154 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки, а саме до технології термічної обробки, і може знайти застосування в машинобудівній галузі промисловості. Відомий пристрій для водно-повітряного гартування деталей з вертикальною віссю обертання, який вміщує гідросистему з форсунками для розпилення води, з баком і насосом, а також платформу з можливістю обертання навколо своєї осі, на яку встановлюється виріб (Патент України № 45696, C21D 1/06, Мінков О.М., Мінков К.О. Пристрій для водно-повітряного гартування деталей з вертикальною віссю обертання, заявка № 200904702 від 12.05.2009, опубліковано 25.11.2009, бюл. № 22). Найбільш близьким аналогом пристрою, що заявляється, є водно-повітряний пристрій для гартування великогабаритних штампів, який вміщує камери охолоджування, системи подачі води і повітря, опорну платформу, механізм подачі опорної платформи в камеру охолоджування (Глазков Л. А., Желудкевич М. С., Жилялин Д. Л., Табулин Α. Α., Тарбаев В. В Установка для закалки крупногабаритных штампов водовоздушной смесью // Вестник Белорусского национального технического университета. - 2009 - № 3. - С. 35-38). Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є системи подачі води і повітря та опорна платформа. Недоліками відомого пристрою є стаціонарність і висока вартість. Впровадження такої установки є рентабельним тільки при серійному виготовленні штампів. В основу корисної моделі поставлена задача вдосконалення пристрою для водноповітряного гартування крупних штампів, застосування якого не вимагає постійних площ і дозволяє відмовитися від виготовлення дорогих установок. Поставлена задача вирішується за рахунок того, що стенд додатково оснащений двома трубчатими конструкціями сферичної форми, які розсовуються при завантаженні штампу і зсовуються при його охолоджуванні і призначені для подачі води і повітря, а також для кріплення настановних блоків водоповітряного охолоджування. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - стенд для водно-повітряного гартування крупних штампів для гарячого деформування (вигляд зверху); фіг. 2 - вигляд по перерізу А-А; фіг. 3 - стенд для водно-повітряного гартування крупних штампів для гарячого деформування (вигляд збоку). Стенд для водно-повітряного гартування крупних штампів розміщується на опорній рамі 1, виготовленій з швелерів. Одним з елементів опорної рами є напрямні рейки 2. В напрямних рейках встановлені дві трубчасті конструкції 3 сферичної форми. Кожна з конструкцій пересувається на трьох роликах 4 одна назустріч одній і має окремі системи труб для подачі води 5 і повітря 6. На трубах розміщені настановні блоки 7 для водоповітряних форсунок, які вміщують внутрішнє і зовнішнє сопла, патрубок, що підводить воду, камеру для змішування, патрубок, через який підводиться стиснене повітря, при цьому циліндрична поверхня внутрішнього сопла має нарізні гвинтові канавки, а у сопло встановлений вкладиш з осьовим каналом змінного перерізу та наскрізними гвинтовими каналами на його зовнішній циліндричній поверхні. Стенд працює таким чином. Нагрітий штамп 8 після вивантаження з печі встановлюється на каркас несучого піддону. Далі дві частини стенда наїжджають одна на одну по напрямним рейкам, утворюючи півсферу, в центрі якої розташований штамп, що гартується. Охолоджування штампу здійснюється за допомогою водоповітряних форсунок, розміщених на трубах. Якщо відповідно до розробленої технології потребується менша кількість задіяних форсунок, то на настановні блоки, на які не встановлюються форсунки, накручуються заглушки. Тиск, витрата води і повітря регулюються і контролюються за допомогою вентилів і манометрів. Застосування стенда для водно-повітряного гартування крупних штампів дозволяє знизити вартість виготовлення стенда, забезпечити його маневреність при виконанні термічної обробки крупногабаритних штампів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Стенд для водно-повітряного охолодження крупних штампів для гарячого деформування, що містить системи подачі води і повітря та опорну платформу, який відрізняється тим, що додатково оснащений двома трубчатими конструкціями, які розсовуються при завантаженні штампу і зсовуються при його охолоджуванні, а також служать для подачі води і повітря і кріплення блоків водоповітряного охолоджування. 1 UA 74154 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
