Імпульсно-фрикційний гайковерт

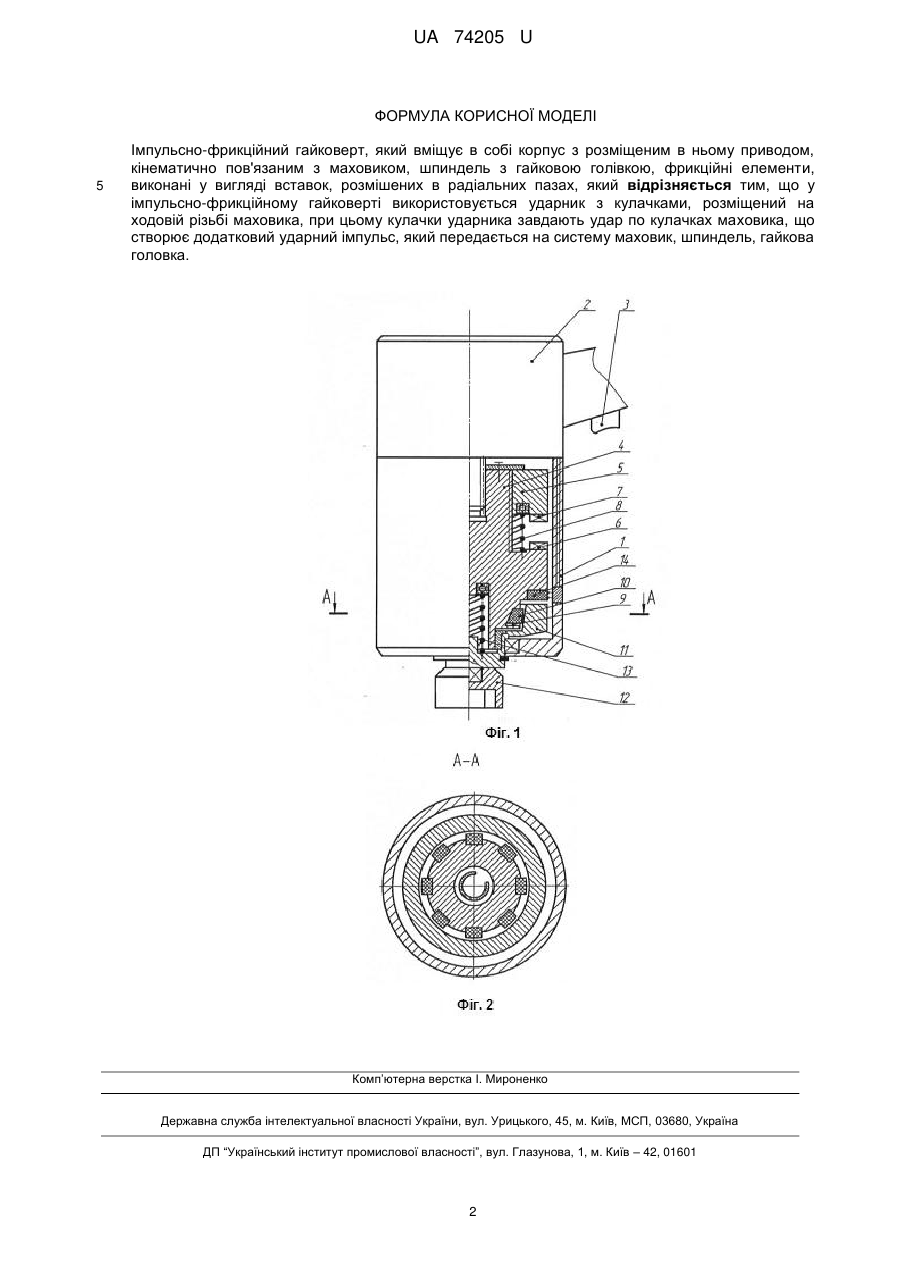

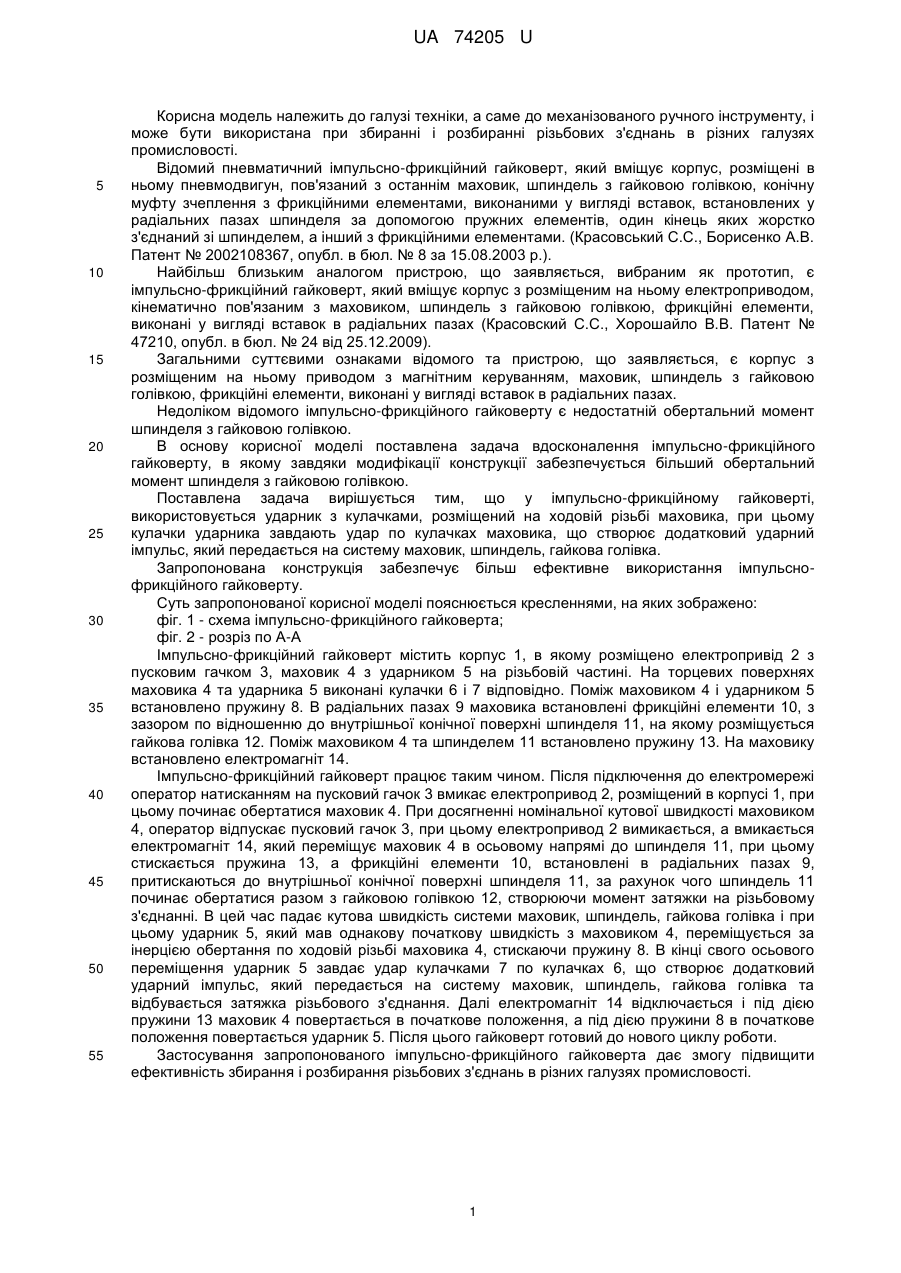

Реферат: UA 74205 U UA 74205 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до механізованого ручного інструменту, і може бути використана при збиранні і розбиранні різьбових з'єднань в різних галузях промисловості. Відомий пневматичний імпульсно-фрикційний гайковерт, який вміщує корпус, розміщені в ньому пневмодвигун, пов'язаний з останнім маховик, шпиндель з гайковою голівкою, конічну муфту зчеплення з фрикційними елементами, виконаними у вигляді вставок, встановлених у радіальних пазах шпинделя за допомогою пружних елементів, один кінець яких жорстко з'єднаний зі шпинделем, а інший з фрикційними елементами. (Красовський С.С., Борисенко А.В. Патент № 2002108367, опубл. в бюл. № 8 за 15.08.2003 р.). Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є імпульсно-фрикційний гайковерт, який вміщує корпус з розміщеним на ньому електроприводом, кінематично пов'язаним з маховиком, шпиндель з гайковою голівкою, фрикційні елементи, виконані у вигляді вставок в радіальних пазах (Красовский С.С., Хорошайло В.В. Патент № 47210, опубл. в бюл. № 24 від 25.12.2009). Загальними суттєвими ознаками відомого та пристрою, що заявляється, є корпус з розміщеним на ньому приводом з магнітним керуванням, маховик, шпиндель з гайковою голівкою, фрикційні елементи, виконані у вигляді вставок в радіальних пазах. Недоліком відомого імпульсно-фрикційного гайковерту є недостатній обертальний момент шпинделя з гайковою голівкою. В основу корисної моделі поставлена задача вдосконалення імпульсно-фрикційного гайковерту, в якому завдяки модифікації конструкції забезпечується більший обертальний момент шпинделя з гайковою голівкою. Поставлена задача вирішується тим, що у імпульсно-фрикційному гайковерті, використовується ударник з кулачками, розміщений на ходовій різьбі маховика, при цьому кулачки ударника завдають удар по кулачках маховика, що створює додатковий ударний імпульс, який передається на систему маховик, шпиндель, гайкова голівка. Запропонована конструкція забезпечує більш ефективне використання імпульснофрикційного гайковерту. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - схема імпульсно-фрикційного гайковерта; фіг. 2 - розріз по А-А Імпульсно-фрикційний гайковерт містить корпус 1, в якому розміщено електропривід 2 з пусковим гачком 3, маховик 4 з ударником 5 на різьбовій частині. На торцевих поверхнях маховика 4 та ударника 5 виконані кулачки 6 і 7 відповідно. Поміж маховиком 4 і ударником 5 встановлено пружину 8. В радіальних пазах 9 маховика встановлені фрикційні елементи 10, з зазором по відношенню до внутрішньої конічної поверхні шпинделя 11, на якому розміщується гайкова голівка 12. Поміж маховиком 4 та шпинделем 11 встановлено пружину 13. На маховику встановлено електромагніт 14. Імпульсно-фрикційний гайковерт працює таким чином. Після підключення до електромережі оператор натисканням на пусковий гачок 3 вмикає електропривод 2, розміщений в корпусі 1, при цьому починає обертатися маховик 4. При досягненні номінальної кутової швидкості маховиком 4, оператор відпускає пусковий гачок 3, при цьому електропривод 2 вимикається, а вмикається електромагніт 14, який переміщує маховик 4 в осьовому напрямі до шпинделя 11, при цьому стискається пружина 13, а фрикційні елементи 10, встановлені в радіальних пазах 9, притискаються до внутрішньої конічної поверхні шпинделя 11, за рахунок чого шпиндель 11 починає обертатися разом з гайковою голівкою 12, створюючи момент затяжки на різьбовому з'єднанні. В цей час падає кутова швидкість системи маховик, шпиндель, гайкова голівка і при цьому ударник 5, який мав однакову початкову швидкість з маховиком 4, переміщується за інерцією обертання по ходовій різьбі маховика 4, стискаючи пружину 8. В кінці свого осьового переміщення ударник 5 завдає удар кулачками 7 по кулачках 6, що створює додатковий ударний імпульс, який передається на систему маховик, шпиндель, гайкова голівка та відбувається затяжка різьбового з'єднання. Далі електромагніт 14 відключається і під дією пружини 13 маховик 4 повертається в початкове положення, а під дією пружини 8 в початкове положення повертається ударник 5. Після цього гайковерт готовий до нового циклу роботи. Застосування запропонованого імпульсно-фрикційного гайковерта дає змогу підвищити ефективність збирання і розбирання різьбових з'єднань в різних галузях промисловості. 1 UA 74205 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Імпульсно-фрикційний гайковерт, який вміщує в собі корпус з розміщеним вньому приводом, кінематично пов'язаним з маховиком, шпиндель з гайковою голівкою, фрикційні елементи, виконані у вигляді вставок, розмішених в радіальних пазах, який відрізняється тим, що у імпульсно-фрикційному гайковерті використовується ударник з кулачками, розміщений на ходовій різьбі маховика, при цьому кулачки ударника завдають удар по кулачках маховика, що створює додатковий ударний імпульс, який передається на систему маховик, шпиндель, гайкова головка. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
