Фрикційний перфоратор

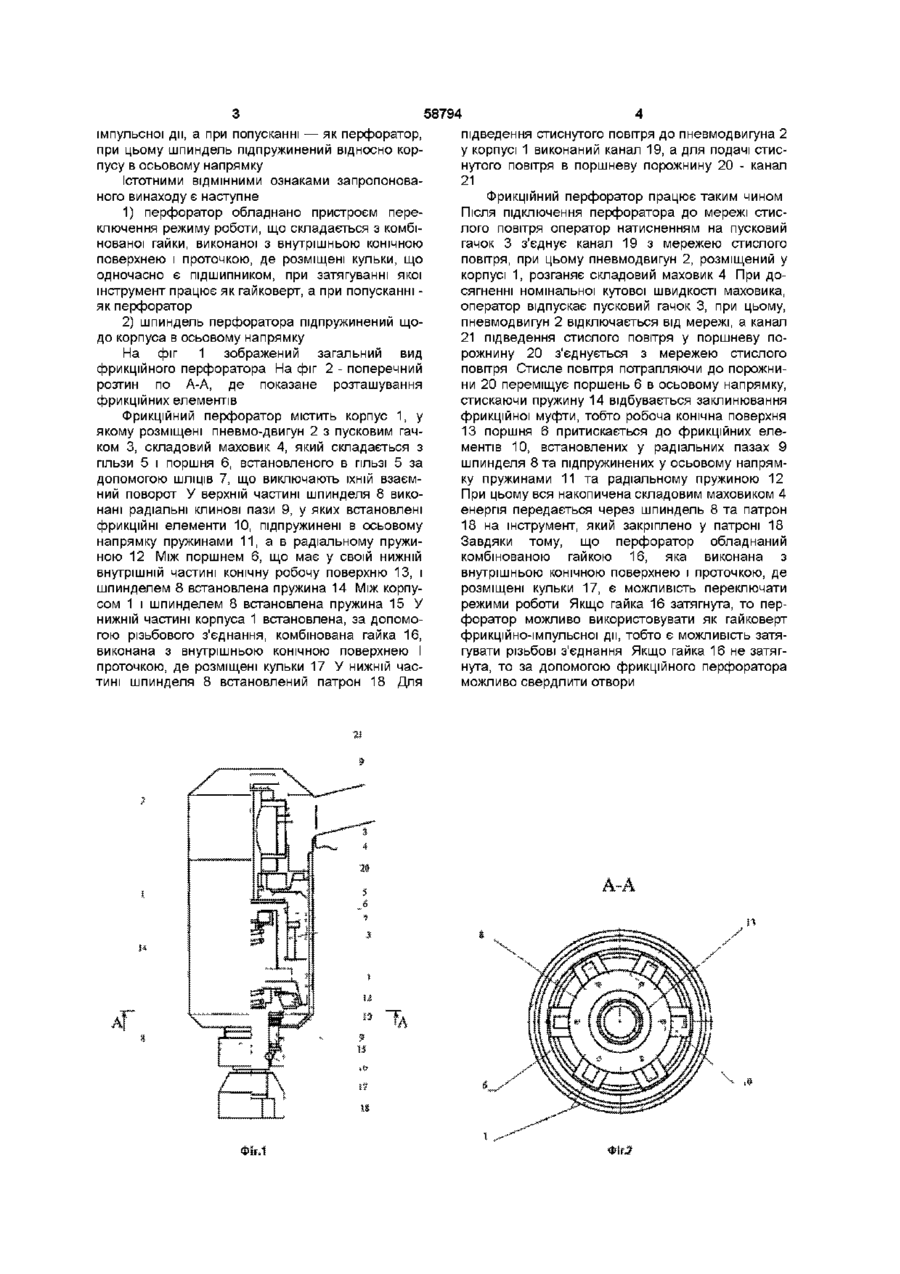

Фрикційний перфоратор, що містить корпус, розміщені в ньому пневмодвигун, зв'язаний з маховиком, шпиндель з гайковою головкою, конічну муфту зчеплення з фрикційними елементами, ви конаними у вигляді вставок і розміщеними у радіальних пазах шпинделя, фрикційні елементи встановлені за допомогою пружних елементів, один кінець яких жорстко з'єднаний зі шпинделем, а інший - з фрикційними елементами, який відрізняється тим, що перфоратор оснащено пристроєм переключення режиму роботи, що містить комбіновану гайку, виконану з внутрішньою конічною поверхнею і проточкою, де розміщені кульки, що одночасно є підшипником, при цьому шпиндель підпружнений відносно корпусу в осьовому напрямку Винахід відноситься до механізованого ручного інструмента і може бути використаним при збиранні і розбиранні різьбових сполучень, а також при свердленні отворів Відомий пневматичний імпульсно-фрикційний гайковерт, що містить корпус, розміщені в ньому привід, зв'язаний з останнім маховик, шпиндель з гайковою голівкою, конічну муфту зчеплення з фрикційними елементами, виконаними у виді вставок, розміщених у радіальних пазах і підпружинених до осі гайковерта, періодично з'єднуючий маховик зі шпинделем [1] Недолік пневматичного імпульсно-фрикційного гайковерта полягає в нестабільності роботи фрикційної муфти Конструкція гайковерта передбачає підтиснення фрикційних елементів до осі гайковерта, однак не виключає їхнього осьового переміщення У процесі експлуатації гайковерта не виключене випадання фрикційних елементів з радіальних пазів шпинделя, це неминуче приведе до того, що фрикційні елементи під дією зусилля поршня, у момент притиску, торкнуться корпуса гайковерта і вся накопичена маховиком енергія буде сприйматися оператором, що неприпустимо розміщених у радіальних пазах шпинделя, фрикційні елементи встановлені за допомогою пружних елементів, один кінець яких жорстко з'єднаний зі шпинделем, а інший з фрикційними елементами, забезпечуючи при цьому осьове і радіальне переміщення останніх Основний недолік гайковерта фрикційноімпульсної дм в тім, що немає можливості переключати режим роботи, а отже даний інструмент може працювати лише як гайковерт Тому виникають додаткові витрати часу, для зміни пристроїв, на виконання поставлених задач, тобто зменшується продуктивність праці В основу винаходу поставлена задача удосконалення інструмента і, як наслідок цього, збільшення продуктивності праці Поставлена задача досягається тим, що фрикційний перфоратор, що містить корпус, розміщені в ньому пневмодвигун, зв'язаний з останнім маховик, шпиндель з гайковою голівкою, конічну муфту зчеплення з фрикційними елементами, виконаними у виді вставок і розміщених у радіальних пазах шпинделя, фрикційні елементи встановлені за допомогою пружних елементів, один кінець яких жорстко з'єднаний зі шпинделем, а інший з фрикційними елементами, обладнано пристроєм переключення режиму роботи, що складається з комбінованої гайки, виконаної с внутрішньою конічною поверхнею і проточкою, де розміщені кульки, що одночасно є підшипником, при затягуванні якої інструмент працює як гайковерт фрикційно Найбільш близьким по технічній сутності і результату, що досягається, до запропонованого винаходу, є гайковерт фрикційно-імпульсної дії, що містить корпус, розміщені в ньому пневмодвигун, зв'язаний з останнім маховик, шпиндель з гайковою голівкою, конічну муфту зчеплення з фрикційними елементами, виконаними у виді вставок і 00 ю 58794 імпульсної дм, а при попусканні — як перфоратор, при цьому шпиндель підпружинений відносно корпусу в осьовому напрямку Істотними ВІДМІННИМИ ознаками запропонованого винаходу є наступне 1) перфоратор обладнано пристроєм переключення режиму роботи, що складається з комбінованої гайки, виконаної з внутрішньою конічною поверхнею і проточкою, де розміщені кульки, що одночасно є підшипником, при затягуванні якої інструмент працює як гайковерт, а при попусканні як перфоратор 2) шпиндель перфоратора підпружинений щодо корпуса в осьовому напрямку На фіг 1 зображений загальний вид фрикційного перфоратора На фіг 2 - поперечний розтин по А-А, де показане розташування фрикційних елементів Фрикційний перфоратор містить корпус 1, у якому розміщені пневмо-двигун 2 з пусковим гачком 3, складовий маховик 4, який складається з гільзи 5 і поршня 6, встановленого в ГІЛЬЗІ 5 за допомогою ШЛІЦІВ 7, що виключають їхній взаємний поворот У верхній частині шпинделя 8 виконані радіальні клинові пази 9, у яких встановлені фрикційні елементи 10, підпружинені в осьовому напрямку пружинами 11, а в радіальному пружиною 12 Між поршнем 6, що має у своїй нижній внутрішній частині конічну робочу поверхню 13, і шпинделем 8 встановлена пружина 14 Між корпусом 1 і шпинделем 8 встановлена пружина 15 У нижній частині корпуса 1 встановлена, за допомогою різьбового з'єднання, комбінована гайка 16, виконана з внутрішньою конічною поверхнею І проточкою, де розміщені кульки 17 У нижній частині шпинделя 8 встановлений патрон 18 Для ФЇГ.1 підведення стиснутого повітря до пневмодвигуна 2 у корпусі 1 виконаний канал 19, а для подачі стиснутого повітря в поршневу порожнину 20 - канал 21 Фрикційний перфоратор працює таким чином Після підключення перфоратора до мережі стислого повітря оператор натисненням на пусковий гачок 3 з'єднує канал 19 з мережею стислого повітря, при цьому пневмодвигун 2, розміщений у корпусі 1, розганяє складовий маховик 4 При досягненні номінальної кутової швидкості маховика, оператор відпускає пусковий гачок 3, при цьому, пневмодвигун 2 відключається від мережі, а канал 21 підведення стислого повітря у поршневу порожнину 20 з'єднується з мережею стислого повітря Стисле повітря потрапляючи до порожнини 20 переміщує поршень 6 в осьовому напрямку, стискаючи пружину 14 відбувається заклинювання фрикційної муфти, тобто робоча конічна поверхня 13 поршня 6 притискається до фрикційних елементів 10, встановлених у радіальних пазах 9 шпинделя 8 та підпружинених у осьовому напрямку пружинами 11 та радіальному пружиною 12 При цьому вся накопичена складовим маховиком 4 енергія передається через шпиндель 8 та патрон 18 на інструмент, який закріплено у патроні 18 Завдяки тому, що перфоратор обладнаний комбінованою гайкою 16, яка виконана з внутрішньою конічною поверхнею і проточкою, де розміщені кульки 17, є можливість переключати режими роботи Якщо гайка 16 затягнута, то перфоратор можливо використовувати як гайковерт фрикційно-імпульсної дії, тобто є можливість затягувати різьбові з'єднання Якщо гайка 16 не затягнута, то за допомогою фрикційного перфоратора можливо свердлити отвори 58794 Комп'ютерна верстка М Клюкш Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
