Пристрій для вимірювання площі поверхневих дефектів м’яких тканин круглої форми

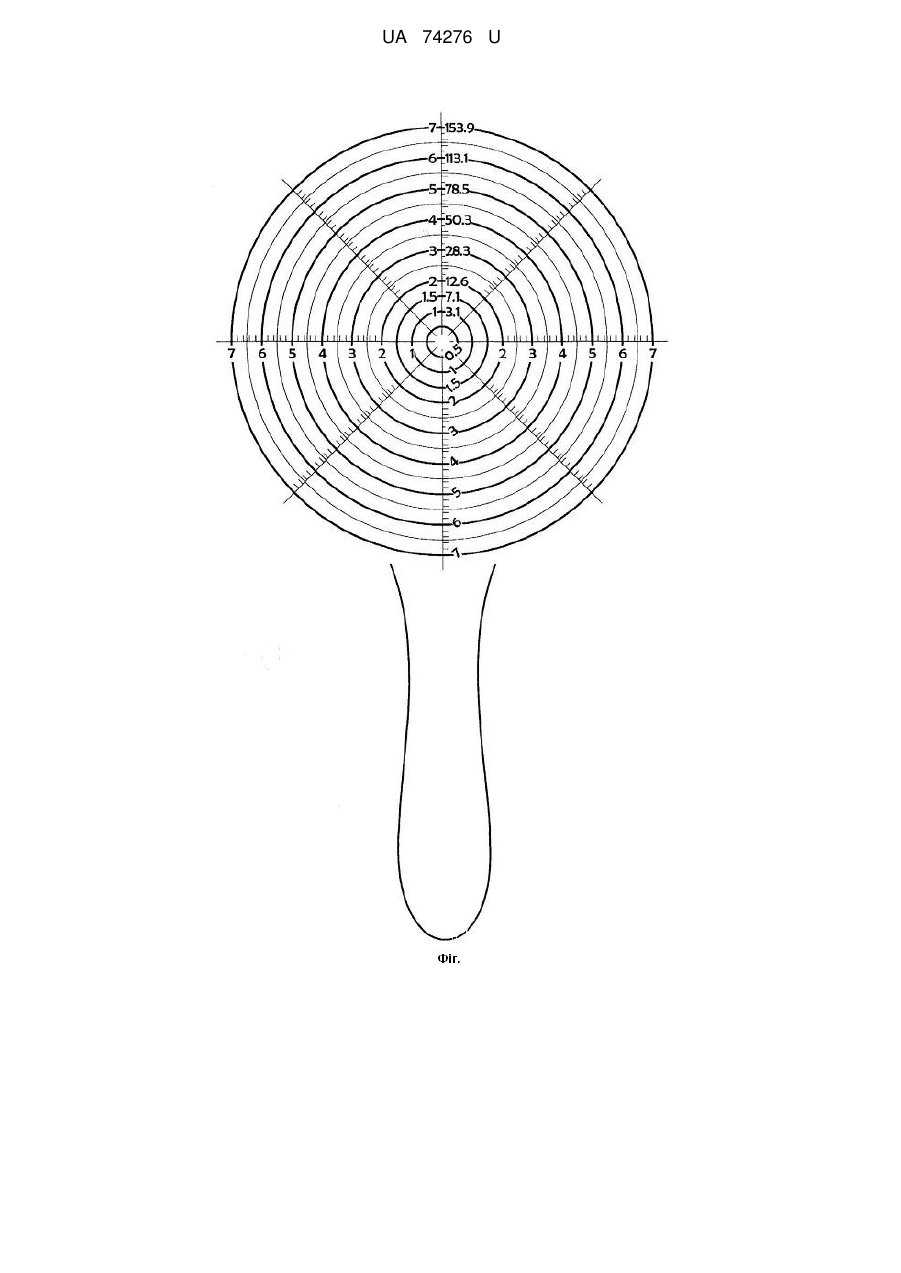

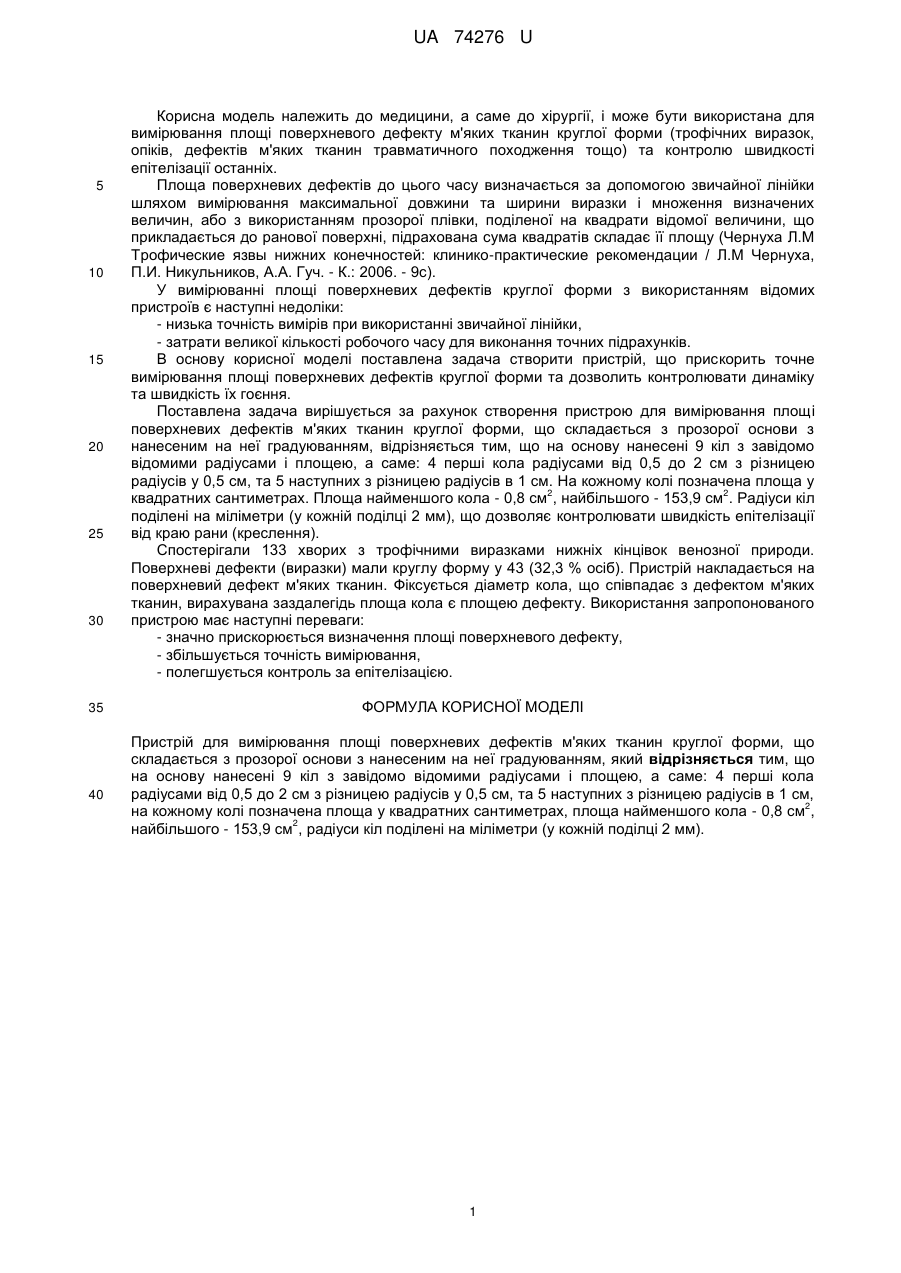

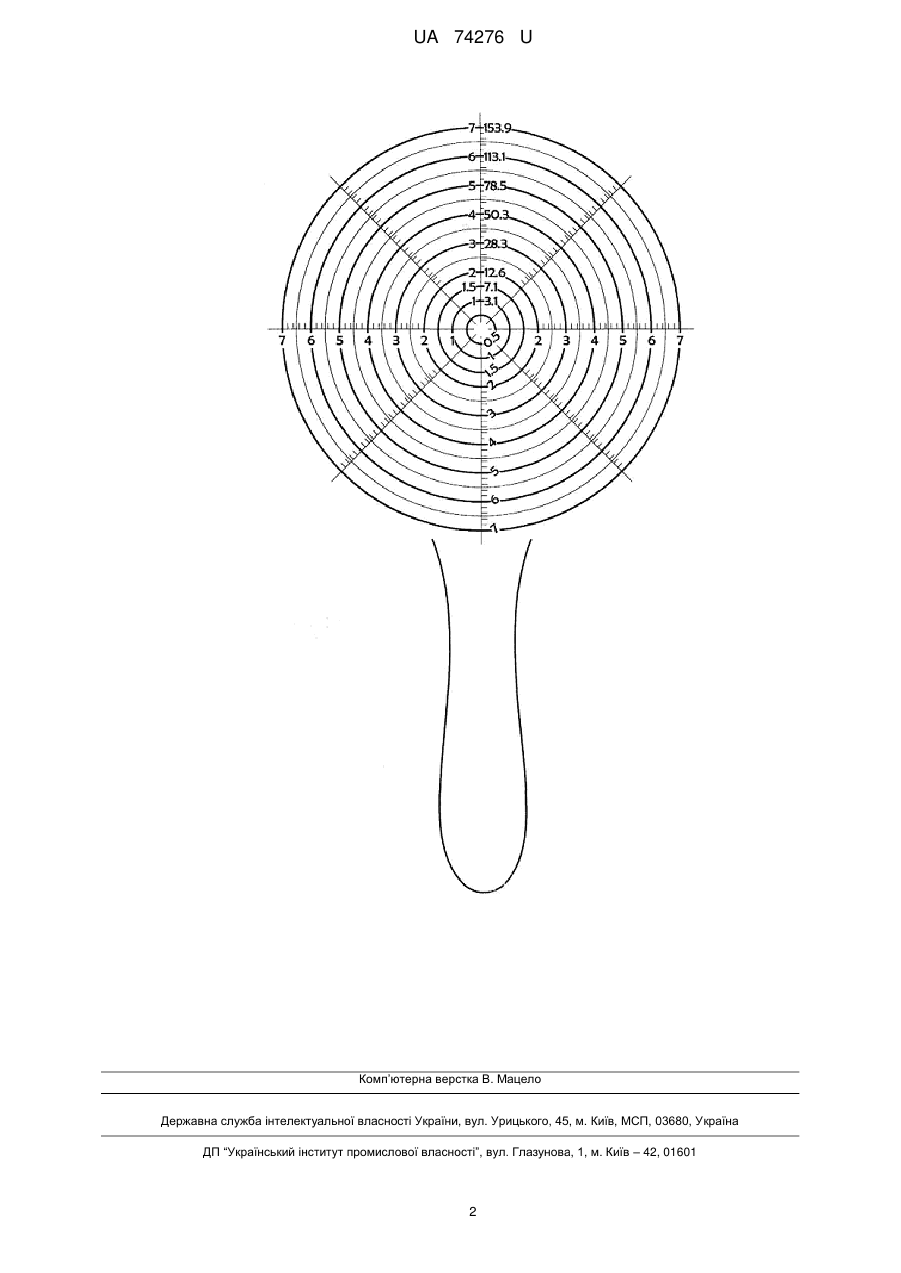

Реферат: Пристрій для вимірювання площі поверхневих дефектів м'яких тканин круглої форми містить прозору основу з нанесеним на неї градуюванням. UA 74276 U (12) UA 74276 U UA 74276 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до хірургії, і може бути використана для вимірювання площі поверхневого дефекту м'яких тканин круглої форми (трофічних виразок, опіків, дефектів м'яких тканин травматичного походження тощо) та контролю швидкості епітелізації останніх. Площа поверхневих дефектів до цього часу визначається за допомогою звичайної лінійки шляхом вимірювання максимальної довжини та ширини виразки і множення визначених величин, або з використанням прозорої плівки, поділеної на квадрати відомої величини, що прикладається до ранової поверхні, підрахована сума квадратів складає її площу (Чернуха Л.М Трофические язвы нижних конечностей: клинико-практические рекомендации / Л.М Чернуха, П.И. Никульников, А.А. Гуч. - К.: 2006. - 9с). У вимірюванні площі поверхневих дефектів круглої форми з використанням відомих пристроїв є наступні недоліки: - низька точність вимірів при використанні звичайної лінійки, - затрати великої кількості робочого часу для виконання точних підрахунків. В основу корисної моделі поставлена задача створити пристрій, що прискорить точне вимірювання площі поверхневих дефектів круглої форми та дозволить контролювати динаміку та швидкість їх гоєння. Поставлена задача вирішується за рахунок створення пристрою для вимірювання площі поверхневих дефектів м'яких тканин круглої форми, що складається з прозорої основи з нанесеним на неї градуюванням, відрізняється тим, що на основу нанесені 9 кіл з завідомо відомими радіусами і площею, а саме: 4 перші кола радіусами від 0,5 до 2 см з різницею радіусів у 0,5 см, та 5 наступних з різницею радіусів в 1 см. На кожному колі позначена площа у 2 2 квадратних сантиметрах. Площа найменшого кола - 0,8 см , найбільшого - 153,9 см . Радіуси кіл поділені на міліметри (у кожній поділці 2 мм), що дозволяє контролювати швидкість епітелізації від краю рани (креслення). Cпостерігали 133 хворих з трофічними виразками нижніх кінцівок венозної природи. Поверхневі дефекти (виразки) мали круглу форму у 43 (32,3 % осіб). Пристрій накладається на поверхневий дефект м'яких тканин. Фіксується діаметр кола, що співпадає з дефектом м'яких тканин, вирахувана заздалегідь площа кола є площею дефекту. Використання запропонованого пристрою має наступні переваги: - значно прискорюється визначення площі поверхневого дефекту, - збільшується точність вимірювання, - полегшується контроль за епітелізацією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимірювання площі поверхневих дефектів м'яких тканин круглої форми, що складається з прозорої основи з нанесеним на неї градуюванням, який відрізняється тим, що на основу нанесені 9 кіл з завідомо відомими радіусами і площею, а саме: 4 перші кола радіусами від 0,5 до 2 см з різницею радіусів у 0,5 см, та 5 наступних з різницею радіусів в 1 см, 2 на кожному колі позначена площа у квадратних сантиметрах, площа найменшого кола - 0,8 см , 2 найбільшого - 153,9 см , радіуси кіл поділені на міліметри (у кожній поділці 2 мм). 1 UA 74276 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
