Установка для отримання суміші озону з інертним газом або азотом, або повітрям

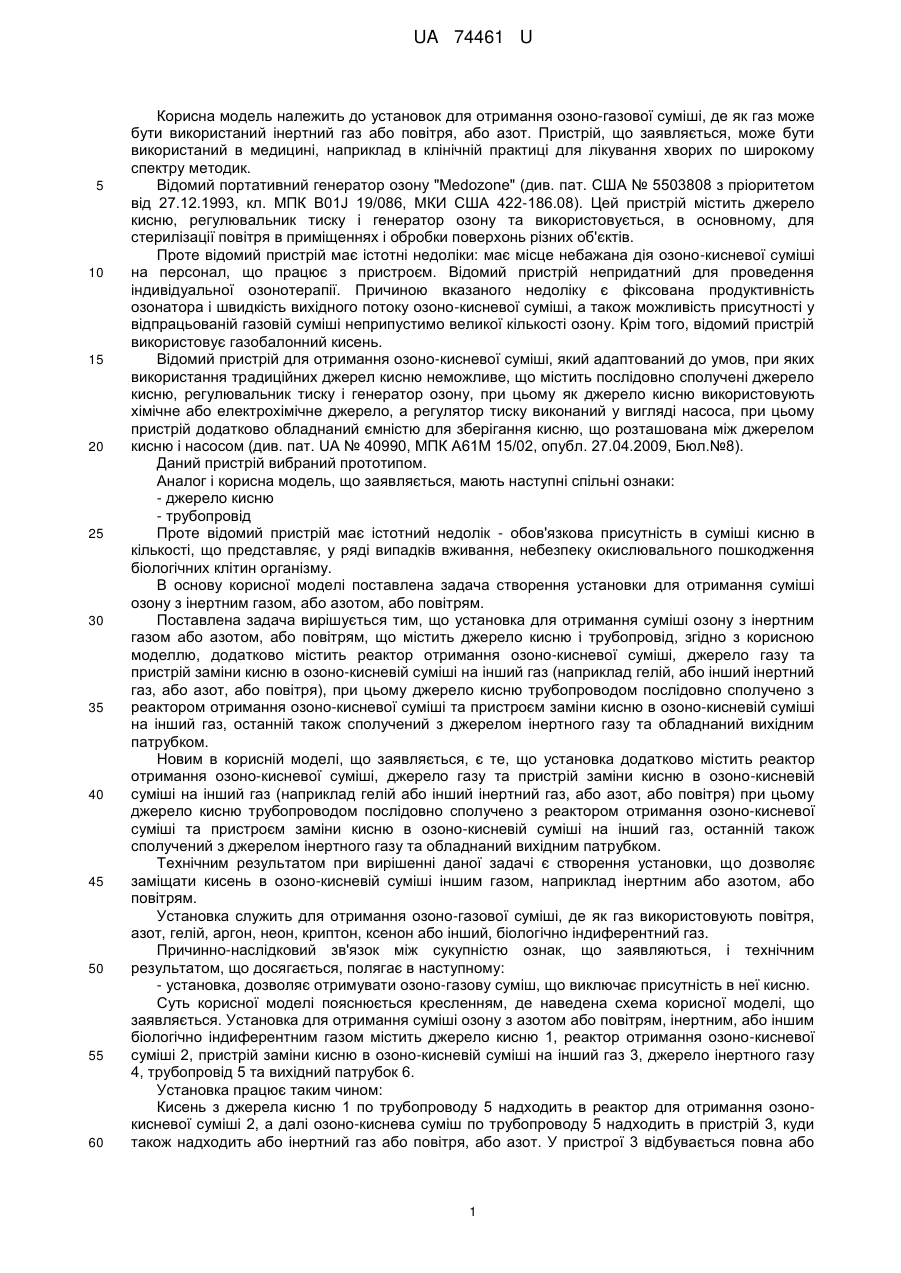

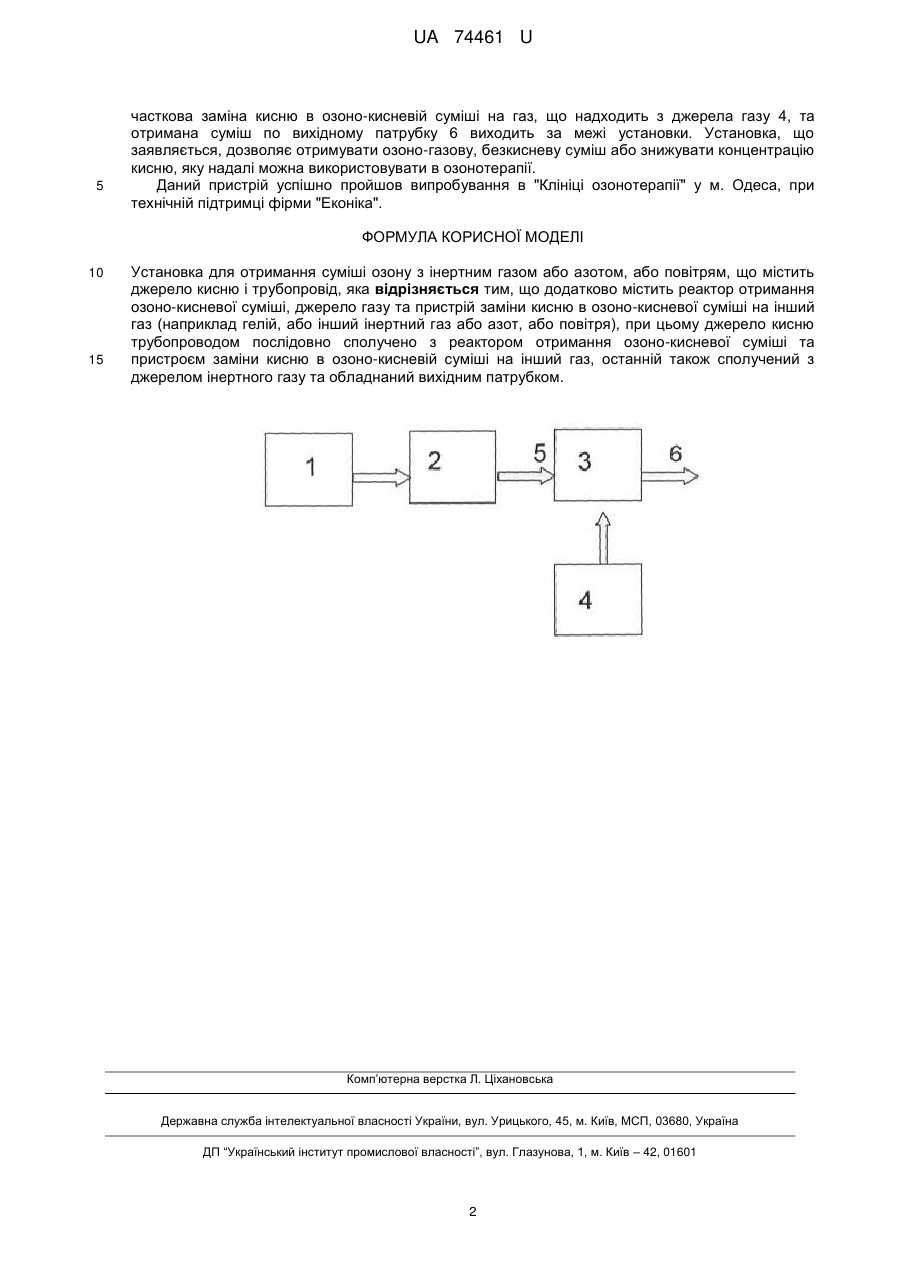

Реферат: Установка для отримання суміші озону з інертним газом або азотом, або повітрям можна використовувати в медицині, для лікування хворих у широкому спектрі методик. UA 74461 U (54) УСТАНОВКА ДЛЯ ОТРИМАННЯ СУМІШІ ОЗОНУ З ІНЕРТНИМ ГАЗОМ АБО АЗОТОМ, АБО ПОВІТРЯМ UA 74461 U UA 74461 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок для отримання озоно-газової суміші, де як газ може бути використаний інертний газ або повітря, або азот. Пристрій, що заявляється, може бути використаний в медицині, наприклад в клінічній практиці для лікування хворих по широкому спектру методик. Відомий портативний генератор озону "Medozone" (див. пат. США № 5503808 з пріоритетом від 27.12.1993, кл. МПК В01J 19/086, МКИ США 422-186.08). Цей пристрій містить джерело кисню, регулювальник тиску і генератор озону та використовується, в основному, для стерилізації повітря в приміщеннях і обробки поверхонь різних об'єктів. Проте відомий пристрій має істотні недоліки: має місце небажана дія озоно-кисневої суміші на персонал, що працює з пристроєм. Відомий пристрій непридатний для проведення індивідуальної озонотерапії. Причиною вказаного недоліку є фіксована продуктивність озонатора і швидкість вихідного потоку озоно-кисневої суміші, а також можливість присутності у відпрацьованій газовій суміші неприпустимо великої кількості озону. Крім того, відомий пристрій використовує газобалонний кисень. Відомий пристрій для отримання озоно-кисневої суміші, який адаптований до умов, при яких використання традиційних джерел кисню неможливе, що містить послідовно сполучені джерело кисню, регулювальник тиску і генератор озону, при цьому як джерело кисню використовують хімічне або електрохімічне джерело, а регулятор тиску виконаний у вигляді насоса, при цьому пристрій додатково обладнаний ємністю для зберігання кисню, що розташована між джерелом кисню і насосом (див. пат. UA № 40990, МПК А61М 15/02, опубл. 27.04.2009, Бюл.№8). Даний пристрій вибраний прототипом. Аналог і корисна модель, що заявляється, мають наступні спільні ознаки: - джерело кисню - трубопровід Проте відомий пристрій має істотний недолік - обов'язкова присутність в суміші кисню в кількості, що представляє, у ряді випадків вживання, небезпеку окислювального пошкодження біологічних клітин організму. В основу корисної моделі поставлена задача створення установки для отримання суміші озону з інертним газом, або азотом, або повітрям. Поставлена задача вирішується тим, що установка для отримання суміші озону з інертним газом або азотом, або повітрям, що містить джерело кисню і трубопровід, згідно з корисною моделлю, додатково містить реактор отримання озоно-кисневої суміші, джерело газу та пристрій заміни кисню в озоно-кисневій суміші на інший газ (наприклад гелій, або інший інертний газ, або азот, або повітря), при цьому джерело кисню трубопроводом послідовно сполучено з реактором отримання озоно-кисневої суміші та пристроєм заміни кисню в озоно-кисневій суміші на інший газ, останній також сполучений з джерелом інертного газу та обладнаний вихідним патрубком. Новим в корисній моделі, що заявляється, є те, що установка додатково містить реактор отримання озоно-кисневої суміші, джерело газу та пристрій заміни кисню в озоно-кисневій суміші на інший газ (наприклад гелій або інший інертний газ, або азот, або повітря) при цьому джерело кисню трубопроводом послідовно сполучено з реактором отримання озоно-кисневої суміші та пристроєм заміни кисню в озоно-кисневій суміші на інший газ, останній також сполучений з джерелом інертного газу та обладнаний вихідним патрубком. Технічним результатом при вирішенні даної задачі є створення установки, що дозволяє заміщати кисень в озоно-кисневій суміші іншим газом, наприклад інертним або азотом, або повітрям. Установка служить для отримання озоно-газової суміші, де як газ використовують повітря, азот, гелій, аргон, неон, криптон, ксенон або інший, біологічно індиферентний газ. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, і технічним результатом, що досягається, полягає в наступному: - установка, дозволяє отримувати озоно-газову суміш, що виключає присутність в неї кисню. Суть корисної моделі пояснюється кресленням, де наведена схема корисної моделі, що заявляється. Установка для отримання суміші озону з азотом або повітрям, інертним, або іншим біологічно індиферентним газом містить джерело кисню 1, реактор отримання озоно-кисневої суміші 2, пристрій заміни кисню в озоно-кисневій суміші на інший газ 3, джерело інертного газу 4, трубопровід 5 та вихідний патрубок 6. Установка працює таким чином: Кисень з джерела кисню 1 по трубопроводу 5 надходить в реактор для отримання озонокисневої суміші 2, а далі озоно-киснева суміш по трубопроводу 5 надходить в пристрій 3, куди також надходить або інертний газ або повітря, або азот. У пристрої 3 відбувається повна або 1 UA 74461 U 5 часткова заміна кисню в озоно-кисневій суміші на газ, що надходить з джерела газу 4, та отримана суміш по вихідному патрубку 6 виходить за межі установки. Установка, що заявляється, дозволяє отримувати озоно-газову, безкисневу суміш або знижувати концентрацію кисню, яку надалі можна використовувати в озонотерапії. Даний пристрій успішно пройшов випробування в "Клініці озонотерапії" у м. Одеса, при технічній підтримці фірми "Еконіка". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для отримання суміші озону з інертним газом або азотом, або повітрям, що містить джерело кисню і трубопровід, яка відрізняється тим, що додатково містить реактор отримання озоно-кисневої суміші, джерело газу та пристрій заміни кисню в озоно-кисневої суміші на інший газ (наприклад гелій, або інший інертний газ або азот, або повітря), при цьому джерело кисню трубопроводом послідовно сполучено з реактором отримання озоно-кисневої суміші та пристроєм заміни кисню в озоно-кисневій суміші на інший газ, останній також сполучений з джерелом інертного газу та обладнаний вихідним патрубком. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
