Дообрізувач гички
Формула / Реферат
Дообрізувач гички, що складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір, рухомий ніж і Г-подібна пружина, який відрізняється тим, що менша сторона пружини має С-подібну форму і встановлена з можливістю взаємодії з пазом фіксатора, що змонтований на гребінчастому копірі, в одній із стінок якого встановлений гвинт.
Текст

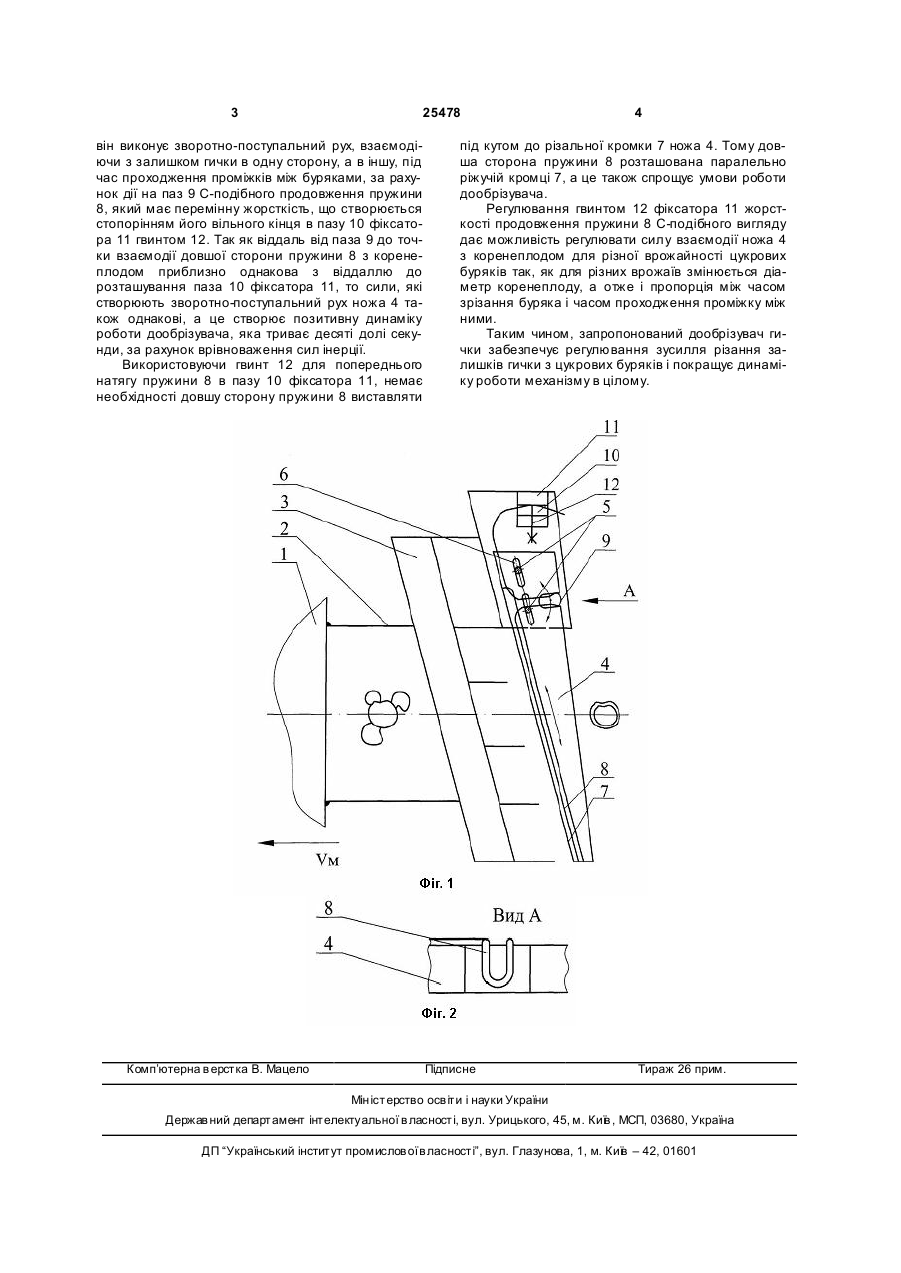

Дообрізувач гички, що складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір, рухомий ніж і Г-подібна пружина, який відрізняється тим, що менша сторона пружини має С-подібну форму і встановлена з можливістю взаємодії з пазом фіксатора, що змонтований на гребінчастому копірі, в одній із стінок якого встановлений гвинт. (19) (21) u200703579 (22) 02.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Головко Світлана Іванівна (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАН А ПУЛЮЯ 3 25478 він виконує зворотно-поступальний рух, взаємодіючи з залишком гички в одну сторону, а в іншу, під час проходження проміжків між буряками, за рахунок дії на паз 9 С-подібного продовження пружини 8, який має перемінну жорсткість, що створюється стопорінням його вільного кінця в пазу 10 фіксатора 11 гвинтом 12. Так як віддаль від паза 9 до точки взаємодії довшої сторони пружини 8 з коренеплодом приблизно однакова з віддаллю до розташування паза 10 фіксатора 11, то сили, які створюють зворотно-поступальний рух ножа 4 також однакові, а це створює позитивну динаміку роботи дообрізувача, яка триває десяті долі секунди, за рахунок врівноваження сил інерції. Використовуючи гвинт 12 для попереднього натягу пружини 8 в пазу 10 фіксатора 11, немає необхідності довшу сторону пружини 8 виставляти Комп’ютерна в ерстка В. Мацело 4 під кутом до різальної кромки 7 ножа 4. Тому довша сторона пружини 8 розташована паралельно ріжучій кромці 7, а це також спрощує умови роботи дообрізувача. Регулювання гвинтом 12 фіксатора 11 жорсткості продовження пружини 8 С-подібного вигляду дає можливість регулювати силу взаємодії ножа 4 з коренеплодом для різної врожайності цукрових буряків так, як для різних врожаїв змінюється діаметр коренеплоду, а отже і пропорція між часом зрізання буряка і часом проходження проміжку між ними. Таким чином, запропонований дообрізувач гички забезпечує регулювання зусилля різання залишків гички з цукрових буряків і покращує динаміку роботи механізму в цілому. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTop after-cutter
Назва патенту російськоюДообрезчик ботвы
МПК / Мітки
МПК: A01D 23/02
Мітки: гички, дообрізувач
