Діелектричний волоконно-оптичний кабель

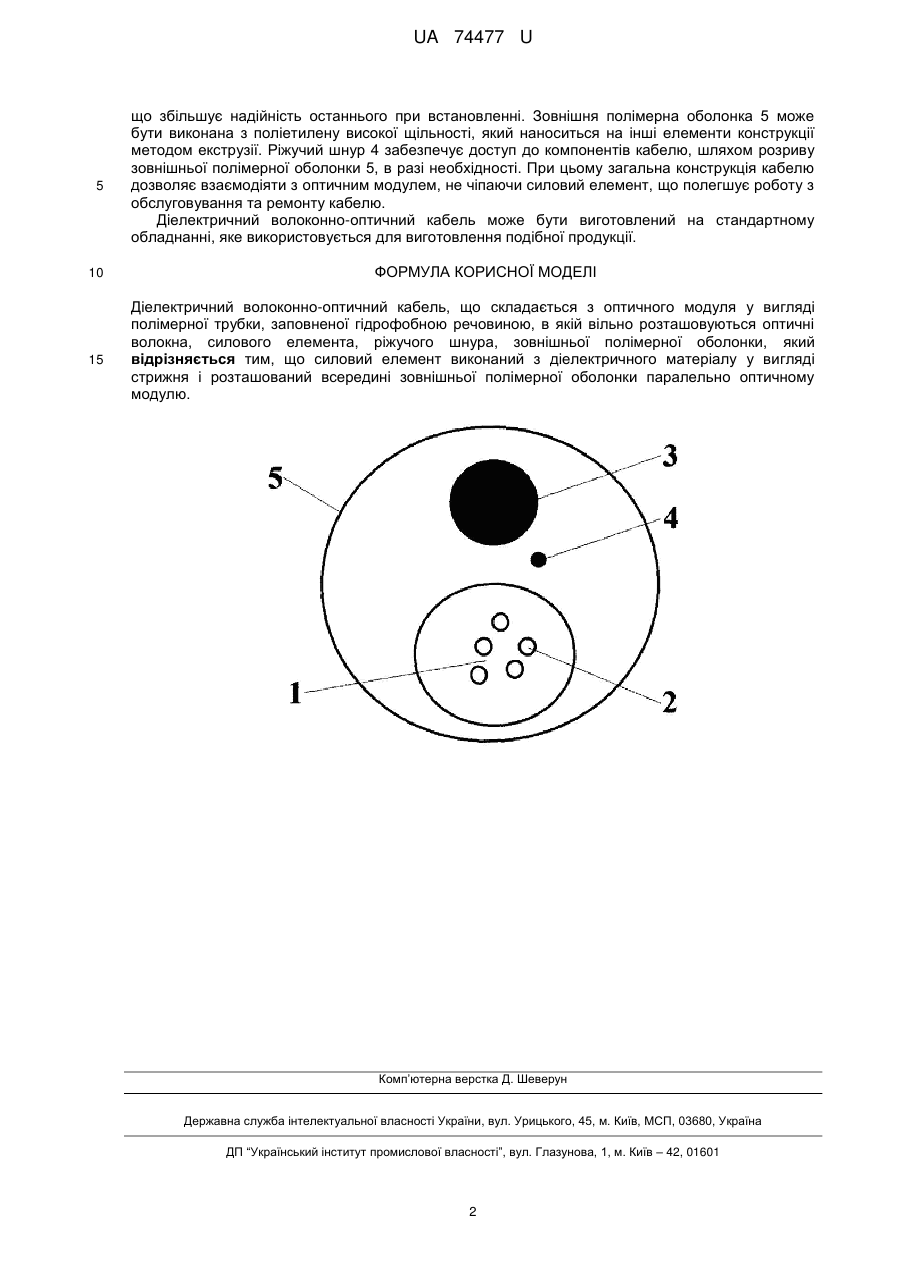

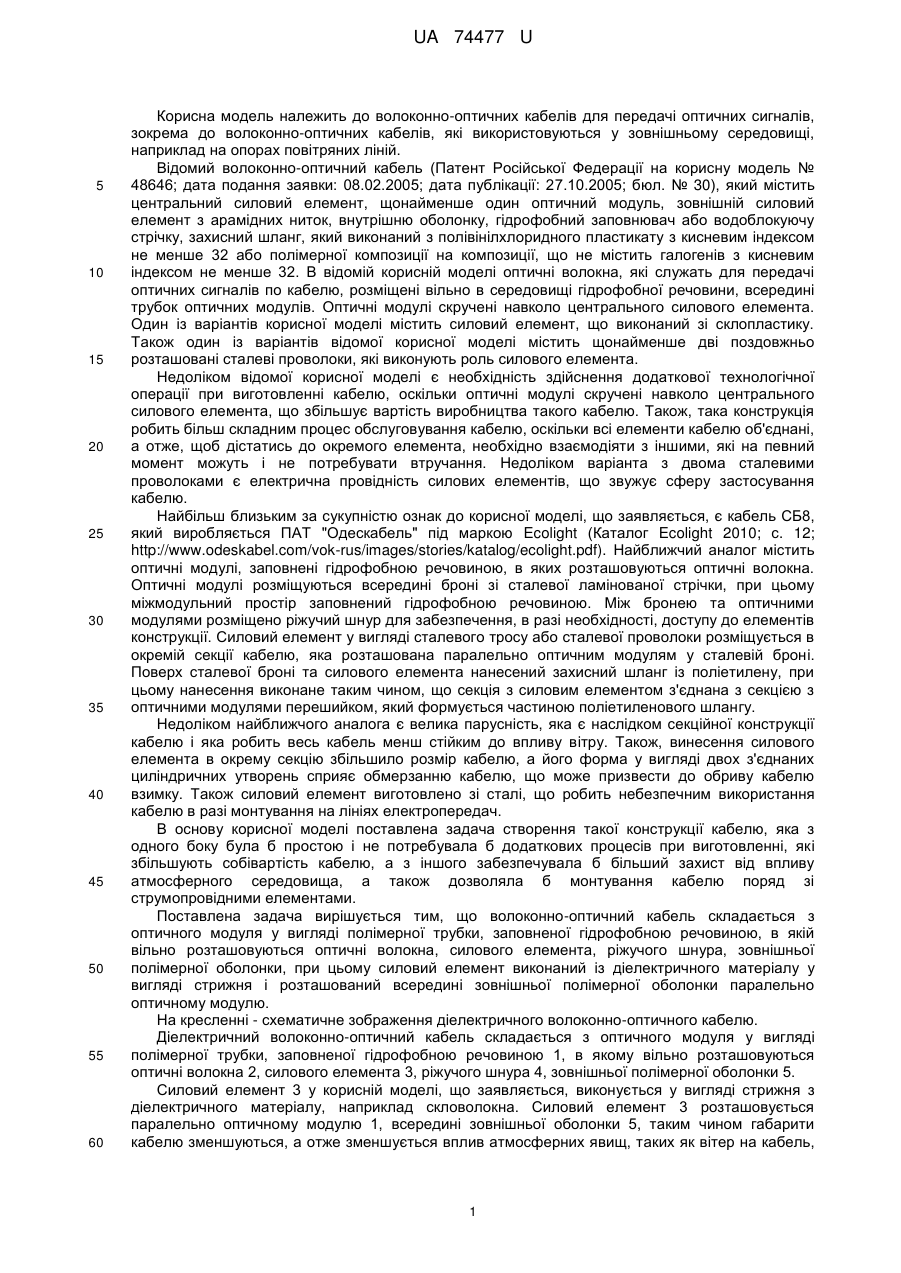

Реферат: UA 74477 U UA 74477 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до волоконно-оптичних кабелів для передачі оптичних сигналів, зокрема до волоконно-оптичних кабелів, які використовуються у зовнішньому середовищі, наприклад на опорах повітряних ліній. Відомий волоконно-оптичний кабель (Патент Російської Федерації на корисну модель № 48646; дата подання заявки: 08.02.2005; дата публікації: 27.10.2005; бюл. № 30), який містить центральний силовий елемент, щонайменше один оптичний модуль, зовнішній силовий елемент з арамідних ниток, внутрішню оболонку, гідрофобний заповнювач або водоблокуючу стрічку, захисний шланг, який виконаний з полівінілхлоридного пластикату з кисневим індексом не менше 32 або полімерної композиції на композиції, що не містить галогенів з кисневим індексом не менше 32. В відомій корисній моделі оптичні волокна, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини, всередині трубок оптичних модулів. Оптичні модулі скручені навколо центрального силового елемента. Один із варіантів корисної моделі містить силовий елемент, що виконаний зі склопластику. Також один із варіантів відомої корисної моделі містить щонайменше дві поздовжньо розташовані сталеві проволоки, які виконують роль силового елемента. Недоліком відомої корисної моделі є необхідність здійснення додаткової технологічної операції при виготовленні кабелю, оскільки оптичні модулі скручені навколо центрального силового елемента, що збільшує вартість виробництва такого кабелю. Також, така конструкція робить більш складним процес обслуговування кабелю, оскільки всі елементи кабелю об'єднані, а отже, щоб дістатись до окремого елемента, необхідно взаємодіяти з іншими, які на певний момент можуть і не потребувати втручання. Недоліком варіанта з двома сталевими проволоками є електрична провідність силових елементів, що звужує сферу застосування кабелю. Найбільш близьким за сукупністю ознак до корисної моделі, що заявляється, є кабель СБ8, який виробляється ПАТ "Одескабель" під маркою Ecolight (Каталог Ecolight 2010; с. 12; http://www.odeskabel.com/vok-rus/images/stories/katalog/ecolight.pdf). Найближчий аналог містить оптичні модулі, заповнені гідрофобною речовиною, в яких розташовуються оптичні волокна. Оптичні модулі розміщуються всередині броні зі сталевої ламінованої стрічки, при цьому міжмодульний простір заповнений гідрофобною речовиною. Між бронею та оптичними модулями розміщено ріжучий шнур для забезпечення, в разі необхідності, доступу до елементів конструкції. Силовий елемент у вигляді сталевого тросу або сталевої проволоки розміщується в окремій секції кабелю, яка розташована паралельно оптичним модулям у сталевій броні. Поверх сталевої броні та силового елемента нанесений захисний шланг із поліетилену, при цьому нанесення виконане таким чином, що секція з силовим елементом з'єднана з секцією з оптичними модулями перешийком, який формується частиною поліетиленового шлангу. Недоліком найближчого аналога є велика парусність, яка є наслідком секційної конструкції кабелю і яка робить весь кабель менш стійким до впливу вітру. Також, винесення силового елемента в окрему секцію збільшило розмір кабелю, а його форма у вигляді двох з'єднаних циліндричних утворень сприяє обмерзанню кабелю, що може призвести до обриву кабелю взимку. Також силовий елемент виготовлено зі сталі, що робить небезпечним використання кабелю в разі монтування на лініях електропередач. В основу корисної моделі поставлена задача створення такої конструкції кабелю, яка з одного боку була б простою і не потребувала б додаткових процесів при виготовленні, які збільшують собівартість кабелю, а з іншого забезпечувала б більший захист від впливу атмосферного середовища, а також дозволяла б монтування кабелю поряд зі струмопровідними елементами. Поставлена задача вирішується тим, що волоконно-оптичний кабель складається з оптичного модуля у вигляді полімерної трубки, заповненої гідрофобною речовиною, в якій вільно розташовуються оптичні волокна, силового елемента, ріжучого шнура, зовнішньої полімерної оболонки, при цьому силовий елемент виконаний із діелектричного матеріалу у вигляді стрижня і розташований всередині зовнішньої полімерної оболонки паралельно оптичному модулю. На кресленні - схематичне зображення діелектричного волоконно-оптичного кабелю. Діелектричний волоконно-оптичний кабель складається з оптичного модуля у вигляді полімерної трубки, заповненої гідрофобною речовиною 1, в якому вільно розташовуються оптичні волокна 2, силового елемента 3, ріжучого шнура 4, зовнішньої полімерної оболонки 5. Силовий елемент 3 у корисній моделі, що заявляється, виконується у вигляді стрижня з діелектричного матеріалу, наприклад скловолокна. Силовий елемент 3 розташовується паралельно оптичному модулю 1, всередині зовнішньої оболонки 5, таким чином габарити кабелю зменшуються, а отже зменшується вплив атмосферних явищ, таких як вітер на кабель, 1 UA 74477 U 5 10 15 що збільшує надійність останнього при встановленні. Зовнішня полімерна оболонка 5 може бути виконана з поліетилену високої щільності, який наноситься на інші елементи конструкції методом екструзії. Ріжучий шнур 4 забезпечує доступ до компонентів кабелю, шляхом розриву зовнішньої полімерної оболонки 5, в разі необхідності. При цьому загальна конструкція кабелю дозволяє взаємодіяти з оптичним модулем, не чіпаючи силовий елемент, що полегшує роботу з обслуговування та ремонту кабелю. Діелектричний волоконно-оптичний кабель може бути виготовлений на стандартному обладнанні, яке використовується для виготовлення подібної продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Діелектричний волоконно-оптичний кабель, що складається з оптичного модуля у вигляді полімерної трубки, заповненої гідрофобною речовиною, в якій вільно розташовуються оптичні волокна, силового елемента, ріжучого шнура, зовнішньої полімерної оболонки, який відрізняється тим, що силовий елемент виконаний з діелектричного матеріалу у вигляді стрижня і розташований всередині зовнішньої полімерної оболонки паралельно оптичному модулю. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
