Формула / Реферат

Армований діелектричний волоконно-оптичний кабель, який складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них, заповнювача між оптичними модулями та зовнішнього покриття, який відрізняється тим, що додатково містить між оптичними модулями та зовнішнім покриттям нанесену повздовжньо з перекриттям та скріплену двома полімерними нитками полімерну плівку, суцільну полімерну оболонку, суцільний шар повздовжньо прокладених полімерних або мінеральних ниток, причому оптичні модулі навиті по спіралі, що містить ділянки з різним напрямком навивання, які періодично повторюються, заповнювач являє собою гідрофобну речовину, зовнішнє покриття та трубки оптичних модулів виготовлені з екструдованого полімеру, а вільний простір всередині них заповнений гідрофобною речовиною.

Текст

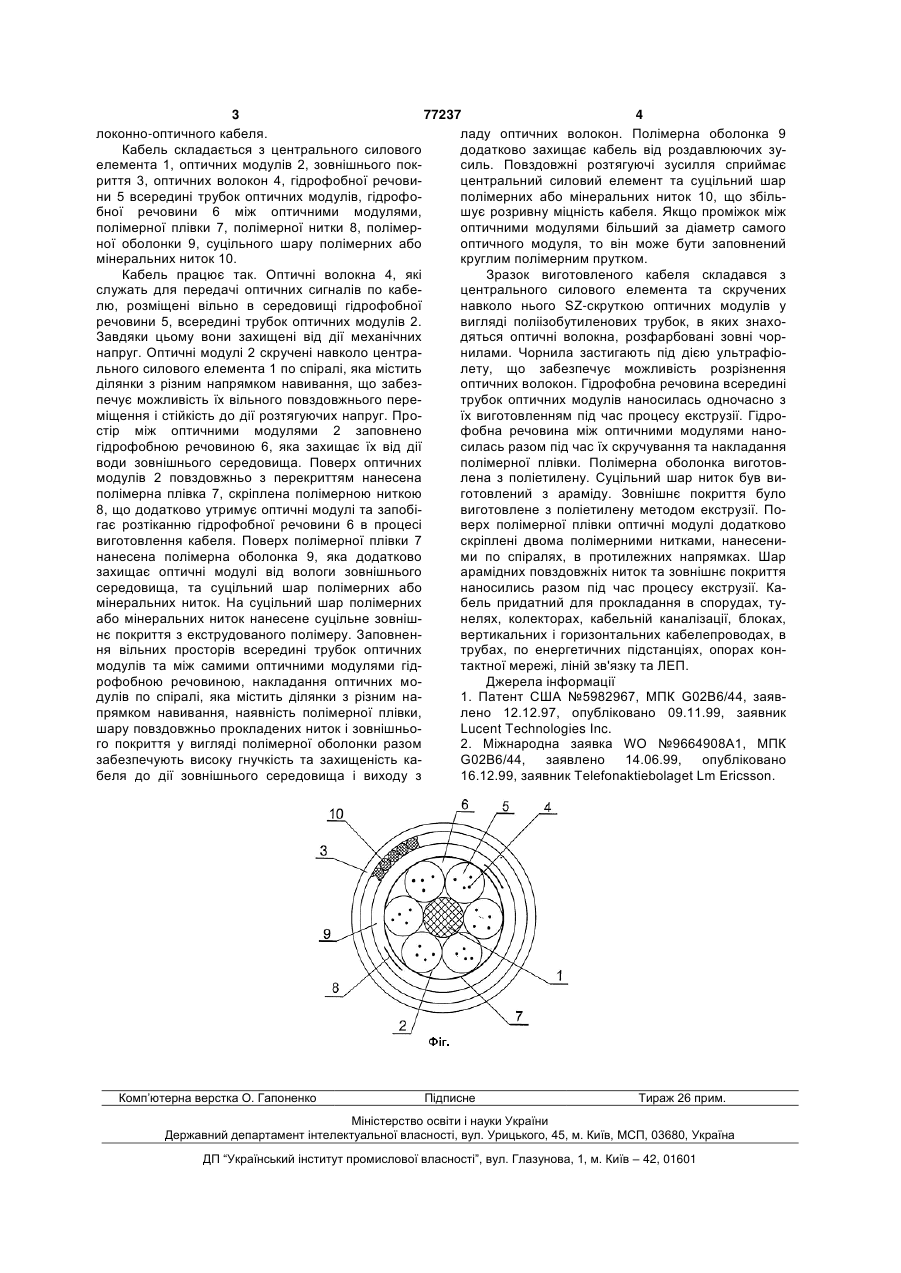

Армований діелектричний волоконнооптичний кабель, який складається з центрального 3 77237 4 локонно-оптичного кабеля. ладу оптичних волокон. Полімерна оболонка 9 Кабель складається з центрального силового додатково захищає кабель від роздавлюючих зуелемента 1, оптичних модулів 2, зовнішнього поксиль. Повздовжні розтягуючі зусилля сприймає риття 3, оптичних волокон 4, гідрофобної речовицентральний силовий елемент та суцільний шар ни 5 всередині трубок оптичних модулів, гідрофополімерних або мінеральних ниток 10, що збільбної речовини 6 між оптичними модулями, шує розривну міцність кабеля. Якщо проміжок між полімерної плівки 7, полімерної нитки 8, полімероптичними модулями більший за діаметр самого ної оболонки 9, суцільного шару полімерних або оптичного модуля, то він може бути заповнений мінеральних ниток 10. круглим полімерним прутком. Кабель працює так. Оптичні волокна 4, які Зразок виготовленого кабеля складався з служать для передачі оптичних сигналів по кабецентрального силового елемента та скручених лю, розміщені вільно в середовищі гідрофобної навколо нього SZ-скруткою оптичних модулів у речовини 5, всередині трубок оптичних модулів 2. вигляді поліізобутиленових трубок, в яких знахоЗавдяки цьому вони захищені від дії механічних дяться оптичні волокна, розфарбовані зовні чорнапруг. Оптичні модулі 2 скручені навколо центранилами. Чорнила застигають під дією ультрафіольного силового елемента 1 по спіралі, яка містить лету, що забезпечує можливість розрізнення ділянки з різним напрямком навивання, що забезоптичних волокон. Гідрофобна речовина всередині печує можливість їх вільного повздовжнього перетрубок оптичних модулів наносилась одночасно з міщення і стійкість до дії розтягуючих напруг. Проїх виготовленням під час процесу екструзії. Гідростір між оптичними модулями 2 заповнено фобна речовина між оптичними модулями наногідрофобною речовиною 6, яка захищає їх від дії силась разом під час їх скручування та накладання води зовнішнього середовища. Поверх оптичних полімерної плівки. Полімерна оболонка виготовмодулів 2 повздовжньо з перекриттям нанесена лена з поліетилену. Суцільний шар ниток був виполімерна плівка 7, скріплена полімерною ниткою готовлений з араміду. Зовнішнє покриття було 8, що додатково утримує оптичні модулі та запобівиготовлене з поліетилену методом екструзії. Погає розтіканню гідрофобної речовини 6 в процесі верх полімерної плівки оптичні модулі додатково виготовлення кабеля. Поверх полімерної плівки 7 скріплені двома полімерними нитками, нанесенинанесена полімерна оболонка 9, яка додатково ми по спіралях, в протилежних напрямках. Шар захищає оптичні модулі від вологи зовнішнього арамідних повздовжніх ниток та зовнішнє покриття середовища, та суцільний шар полімерних або наносились разом під час процесу екструзії. Камінеральних ниток. На суцільний шар полімерних бель придатний для прокладання в спорудах, туабо мінеральних ниток нанесене суцільне зовнішнелях, колекторах, кабельній каналізації, блоках, нє покриття з екструдованого полімеру. Заповненвертикальних і горизонтальних кабелепроводах, в ня вільних просторів всередині трубок оптичних трубах, по енергетичних підстанціях, опорах конмодулів та між самими оптичними модулями гідтактної мережі, ліній зв'язку та ЛЕП. рофобною речовиною, накладання оптичних моДжерела інформації дулів по спіралі, яка містить ділянки з різним на1. Патент США №5982967, МПК G02В6/44, заявпрямком навивання, наявність полімерної плівки, лено 12.12.97, опубліковано 09.11.99, заявник шару повздовжньо прокладених ниток і зовнішньоLucent Technologies Inc. го покриття у вигляді полімерної оболонки разом 2. Міжнародна заявка WO №9664908А1, МПК забезпечують високу гнучкість та захищеність каG02В6/44, заявлено 14.06.99, опубліковано беля до дії зовнішнього середовища і виходу з 16.12.99, заявник Telefonaktiebolaget Lm Ericsson. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Reinforced fiber-optic cable

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych

Назва патенту російською

Армированный волоконно-оптический кабель

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович

МПК / Мітки

МПК: H01B 11/00, G02B 6/44

Мітки: діелектричний, волоконно-оптичний, кабель, армований
