Клин в’язальної машини

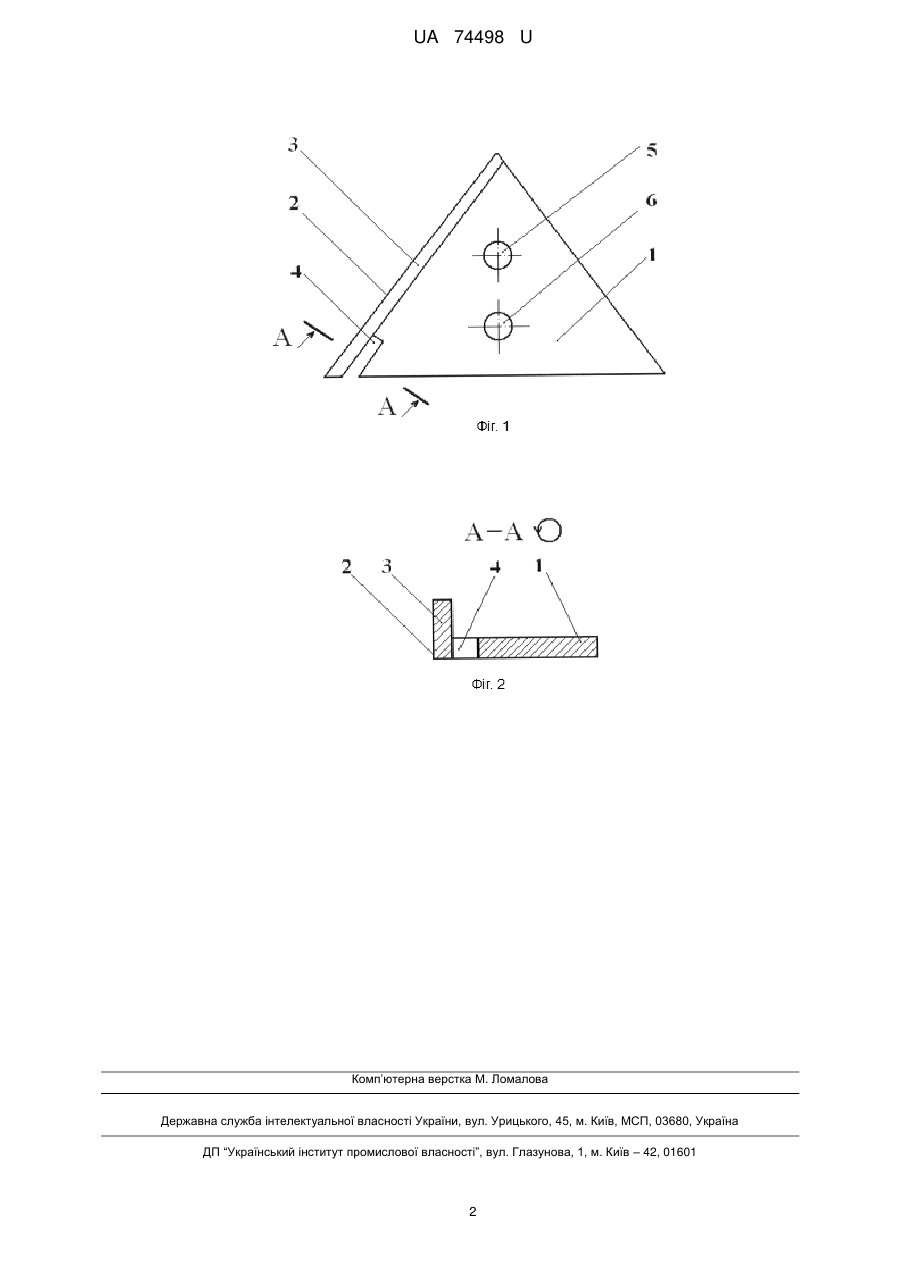

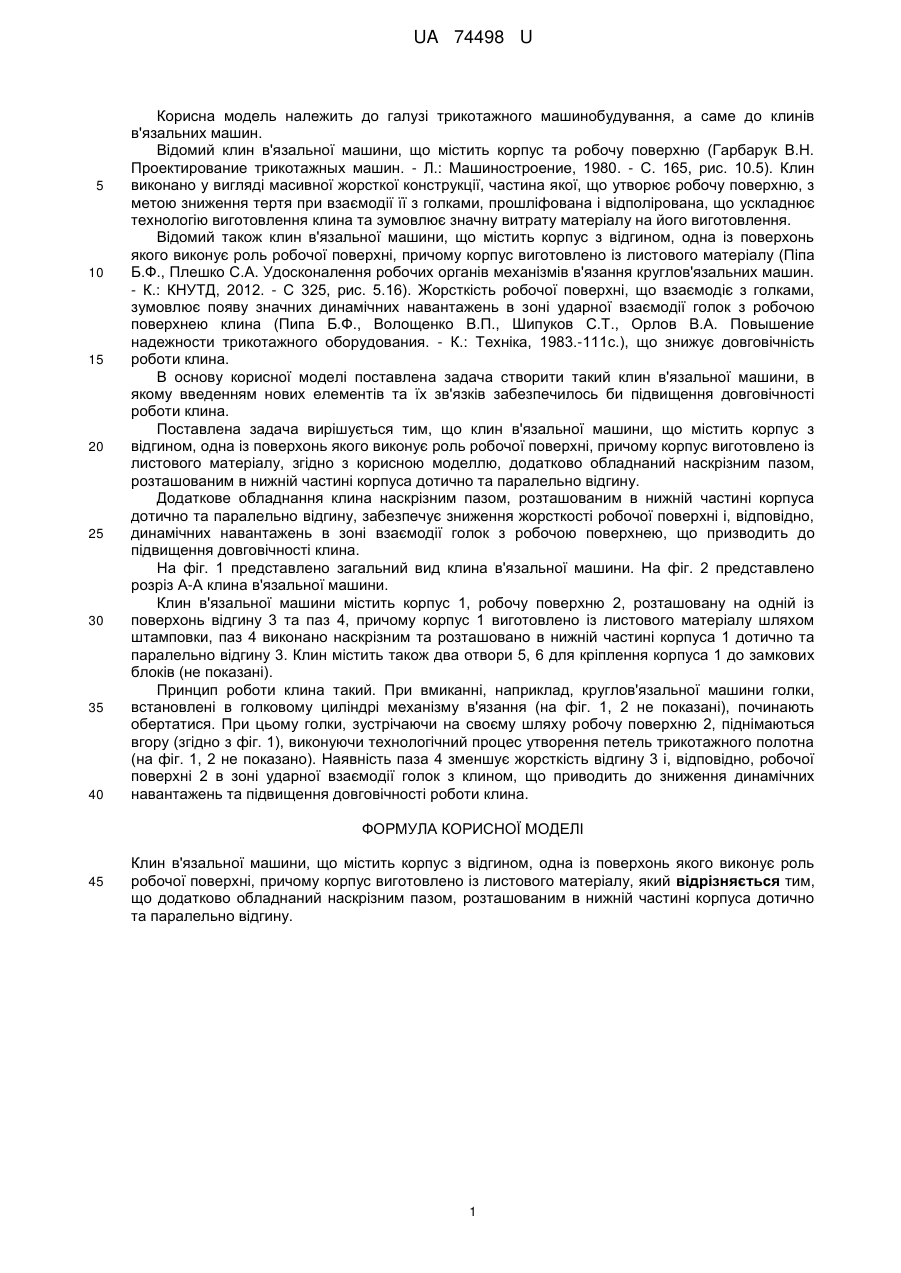

Реферат: UA 74498 U UA 74498 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та робочу поверхню (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165, рис. 10.5). Клин виконано у вигляді масивної жорсткої конструкції, частина якої, що утворює робочу поверхню, з метою зниження тертя при взаємодії її з голками, прошліфована і відполірована, що ускладнює технологію виготовлення клина та зумовлює значну витрату матеріалу на його виготовлення. Відомий також клин в'язальної машини, що містить корпус з відгином, одна із поверхонь якого виконує роль робочої поверхні, причому корпус виготовлено із листового матеріалу (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С 325, рис. 5.16). Жорсткість робочої поверхні, що взаємодіє з голками, зумовлює появу значних динамічних навантажень в зоні ударної взаємодії голок з робочою поверхнею клина (Пипа Б.Ф., Волощенко В.П., Шипуков С.Т., Орлов В.А. Повышение надежности трикотажного оборудования. - К.: Техніка, 1983.-111с.), що знижує довговічність роботи клина. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина. Поставлена задача вирішується тим, що клин в'язальної машини, що містить корпус з відгином, одна із поверхонь якого виконує роль робочої поверхні, причому корпус виготовлено із листового матеріалу, згідно з корисною моделлю, додатково обладнаний наскрізним пазом, розташованим в нижній частині корпуса дотично та паралельно відгину. Додаткове обладнання клина наскрізним пазом, розташованим в нижній частині корпуса дотично та паралельно відгину, забезпечує зниження жорсткості робочої поверхні і, відповідно, динамічних навантажень в зоні взаємодії голок з робочою поверхнею, що призводить до підвищення довговічності клина. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1, робочу поверхню 2, розташовану на одній із поверхонь відгину 3 та паз 4, причому корпус 1 виготовлено із листового матеріалу шляхом штамповки, паз 4 виконано наскрізним та розташовано в нижній частині корпуса 1 дотично та паралельно відгину 3. Клин містить також два отвори 5, 6 для кріплення корпуса 1 до замкових блоків (не показані). Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно з фіг. 1), виконуючи технологічний процес утворення петель трикотажного полотна (на фіг. 1, 2 не показано). Наявність паза 4 зменшує жорсткість відгину 3 і, відповідно, робочої поверхні 2 в зоні ударної взаємодії голок з клином, що приводить до зниження динамічних навантажень та підвищення довговічності роботи клина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Клин в'язальної машини, що містить корпус з відгином, одна із поверхонь якого виконує роль робочої поверхні, причому корпус виготовлено із листового матеріалу, який відрізняється тим, що додатково обладнаний наскрізним пазом, розташованим в нижній частині корпуса дотично та паралельно відгину. 1 UA 74498 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
