Сублімаційна сушарка

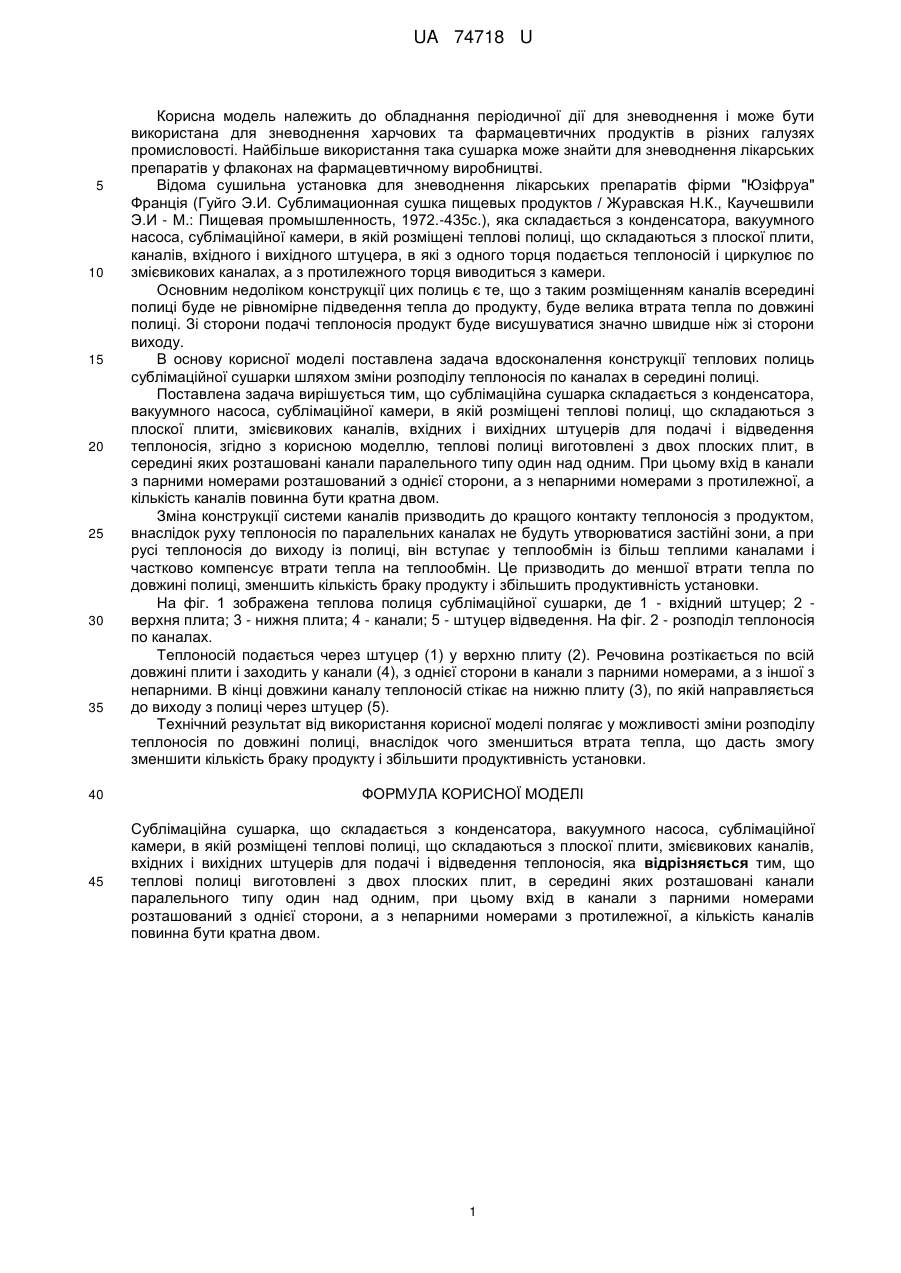

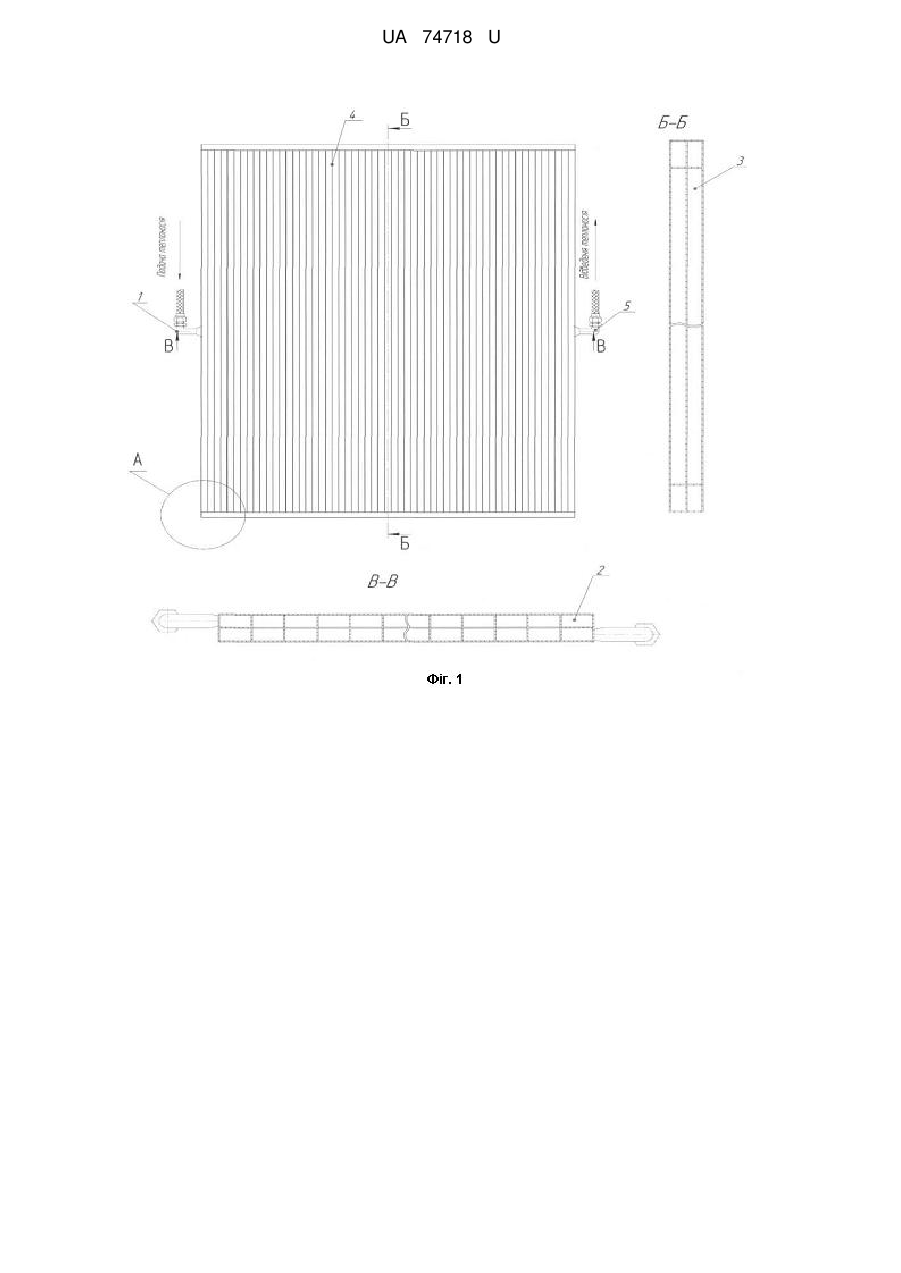

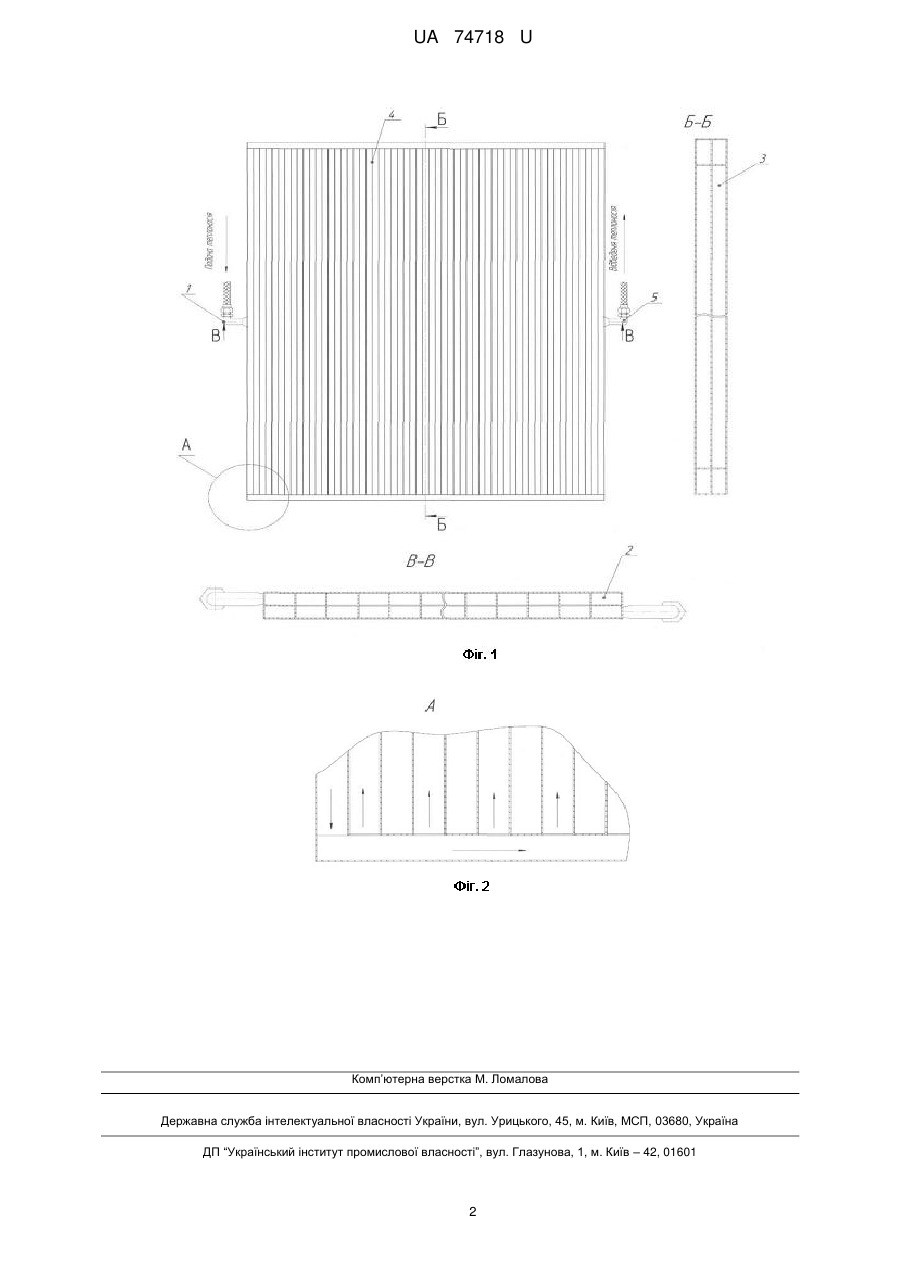

Реферат: UA 74718 U UA 74718 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання періодичної дії для зневоднення і може бути використана для зневоднення харчових та фармацевтичних продуктів в різних галузях промисловості. Найбільше використання така сушарка може знайти для зневоднення лікарських препаратів у флаконах на фармацевтичному виробництві. Відома сушильна установка для зневоднення лікарських препаратів фірми "Юзіфруа" Франція (Гуйго Э.И. Сублимационная сушка пищевых продуктов / Журавская Н.К., Каучешвили Э.И - М.: Пищевая промышленность, 1972.-435с.), яка складається з конденсатора, вакуумного насоса, сублімаційної камери, в якій розміщені теплові полиці, що складаються з плоскої плити, каналів, вхідного і вихідного штуцера, в які з одного торця подається теплоносій і циркулює по змієвикових каналах, а з протилежного торця виводиться з камери. Основним недоліком конструкції цих полиць є те, що з таким розміщенням каналів всередині полиці буде не рівномірне підведення тепла до продукту, буде велика втрата тепла по довжині полиці. Зі сторони подачі теплоносія продукт буде висушуватися значно швидше ніж зі сторони виходу. В основу корисної моделі поставлена задача вдосконалення конструкції теплових полиць сублімаційної сушарки шляхом зміни розподілу теплоносія по каналах в середині полиці. Поставлена задача вирішується тим, що сублімаційна сушарка складається з конденсатора, вакуумного насоса, сублімаційної камери, в якій розміщені теплові полиці, що складаються з плоскої плити, змієвикових каналів, вхідних і вихідних штуцерів для подачі і відведення теплоносія, згідно з корисною моделлю, теплові полиці виготовлені з двох плоских плит, в середині яких розташовані канали паралельного типу один над одним. При цьому вхід в канали з парними номерами розташований з однієї сторони, а з непарними номерами з протилежної, а кількість каналів повинна бути кратна двом. Зміна конструкції системи каналів призводить до кращого контакту теплоносія з продуктом, внаслідок руху теплоносія по паралельних каналах не будуть утворюватися застійні зони, а при русі теплоносія до виходу із полиці, він вступає у теплообмін із більш теплими каналами і частково компенсує втрати тепла на теплообмін. Це призводить до меншої втрати тепла по довжині полиці, зменшить кількість браку продукту і збільшить продуктивність установки. На фіг. 1 зображена теплова полиця сублімаційної сушарки, де 1 - вхідний штуцер; 2 верхня плита; 3 - нижня плита; 4 - канали; 5 - штуцер відведення. На фіг. 2 - розподіл теплоносія по каналах. Теплоносій подається через штуцер (1) у верхню плиту (2). Речовина розтікається по всій довжині плити і заходить у канали (4), з однієї сторони в канали з парними номерами, а з іншої з непарними. В кінці довжини каналу теплоносій стікає на нижню плиту (3), по якій направляється до виходу з полиці через штуцер (5). Технічний результат від використання корисної моделі полягає у можливості зміни розподілу теплоносія по довжині полиці, внаслідок чого зменшиться втрата тепла, що дасть змогу зменшити кількість браку продукту і збільшити продуктивність установки. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сублімаційна сушарка, що складається з конденсатора, вакуумного насоса, сублімаційної камери, в якій розміщені теплові полиці, що складаються з плоскої плити, змієвикових каналів, вхідних і вихідних штуцерів для подачі і відведення теплоносія, яка відрізняється тим, що теплові полиці виготовлені з двох плоских плит, в середині яких розташовані канали паралельного типу один над одним, при цьому вхід в канали з парними номерами розташований з однієї сторони, а з непарними номерами з протилежної, а кількість каналів повинна бути кратна двом. 1 UA 74718 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
