Верстат для різання пінопласту

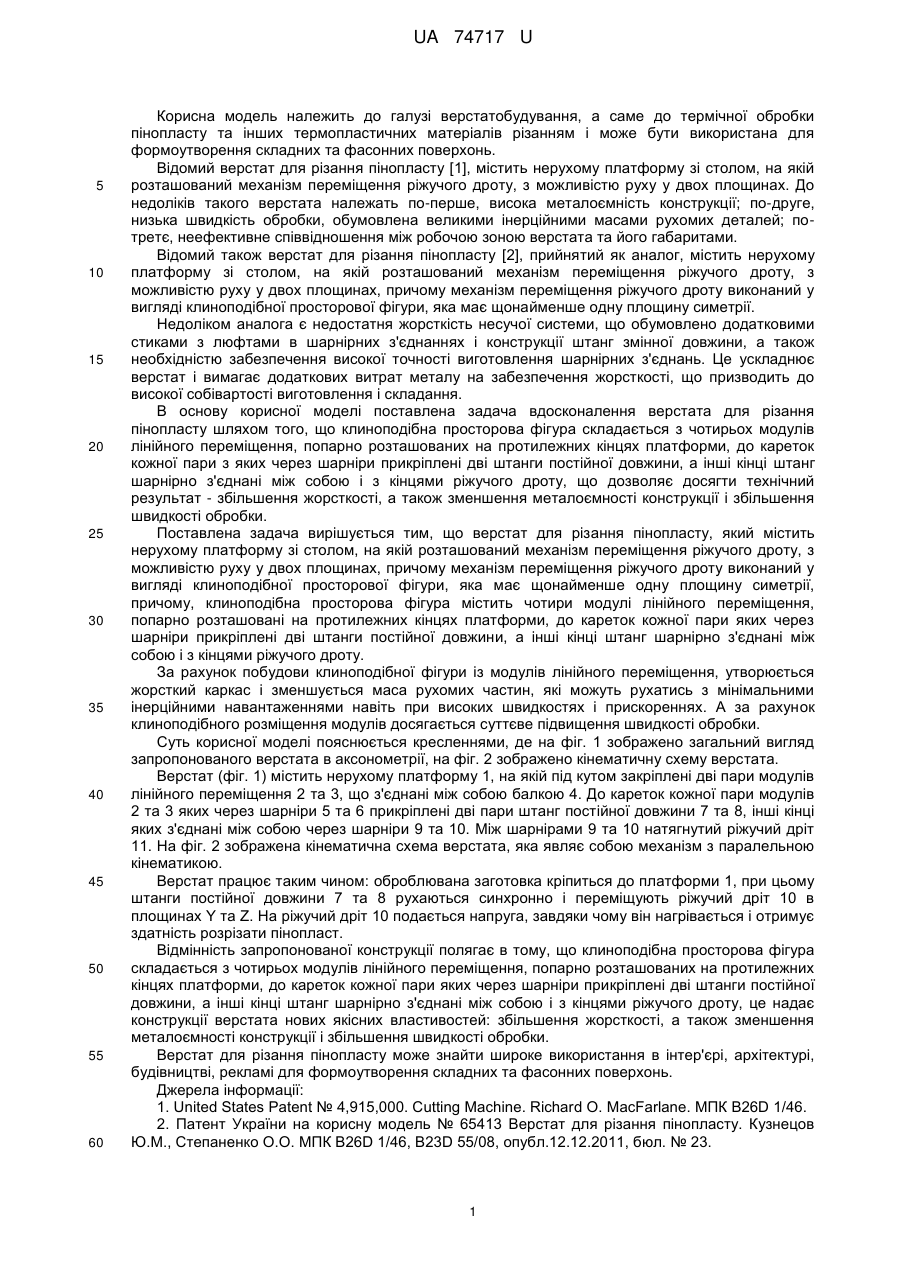

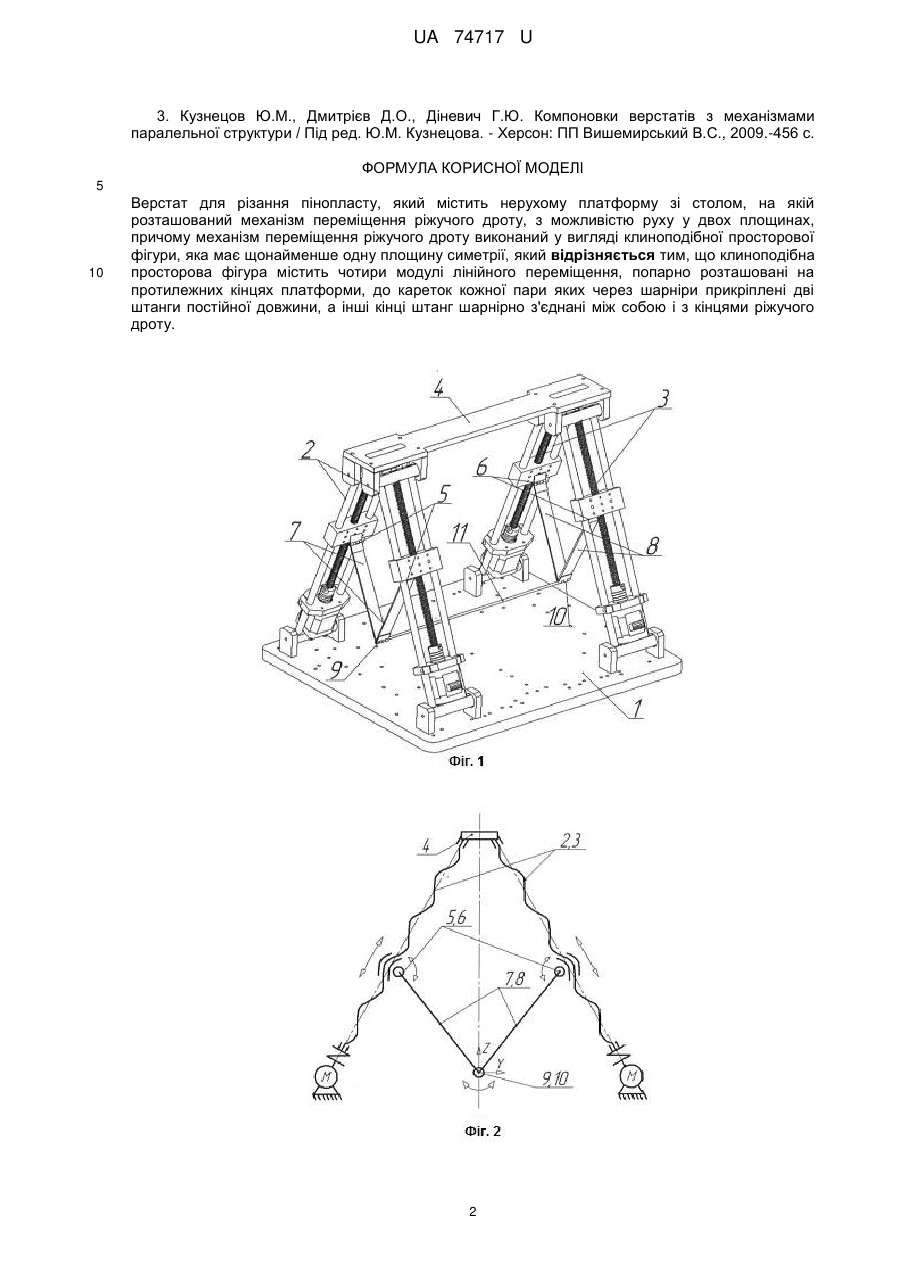

Реферат: UA 74717 U UA 74717 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі верстатобудування, а саме до термічної обробки пінопласту та інших термопластичних матеріалів різанням і може бути використана для формоутворення складних та фасонних поверхонь. Відомий верстат для різання пінопласту [1], містить нерухому платформу зі столом, на якій розташований механізм переміщення ріжучого дроту, з можливістю руху у двох площинах. До недоліків такого верстата належать по-перше, висока металоємність конструкції; по-друге, низька швидкість обробки, обумовлена великими інерційними масами рухомих деталей; потретє, неефективне співвідношення між робочою зоною верстата та його габаритами. Відомий також верстат для різання пінопласту [2], прийнятий як аналог, містить нерухому платформу зі столом, на якій розташований механізм переміщення ріжучого дроту, з можливістю руху у двох площинах, причому механізм переміщення ріжучого дроту виконаний у вигляді клиноподібної просторової фігури, яка має щонайменше одну площину симетрії. Недоліком аналога є недостатня жорсткість несучої системи, що обумовлено додатковими стиками з люфтами в шарнірних з'єднаннях і конструкції штанг змінної довжини, а також необхідністю забезпечення високої точності виготовлення шарнірних з'єднань. Це ускладнює верстат і вимагає додаткових витрат металу на забезпечення жорсткості, що призводить до високої собівартості виготовлення і складання. В основу корисної моделі поставлена задача вдосконалення верстата для різання пінопласту шляхом того, що клиноподібна просторова фігура складається з чотирьох модулів лінійного переміщення, попарно розташованих на протилежних кінцях платформи, до кареток кожної пари з яких через шарніри прикріплені дві штанги постійної довжини, а інші кінці штанг шарнірно з'єднані між собою і з кінцями ріжучого дроту, що дозволяє досягти технічний результат - збільшення жорсткості, а також зменшення металоємності конструкції і збільшення швидкості обробки. Поставлена задача вирішується тим, що верстат для різання пінопласту, який містить нерухому платформу зі столом, на якій розташований механізм переміщення ріжучого дроту, з можливістю руху у двох площинах, причому механізм переміщення ріжучого дроту виконаний у вигляді клиноподібної просторової фігури, яка має щонайменше одну площину симетрії, причому, клиноподібна просторова фігура містить чотири модулі лінійного переміщення, попарно розташовані на протилежних кінцях платформи, до кареток кожної пари яких через шарніри прикріплені дві штанги постійної довжини, а інші кінці штанг шарнірно з'єднані між собою і з кінцями ріжучого дроту. За рахунок побудови клиноподібної фігури із модулів лінійного переміщення, утворюється жорсткий каркас і зменшується маса рухомих частин, які можуть рухатись з мінімальними інерційними навантаженнями навіть при високих швидкостях і прискореннях. А за рахунок клиноподібного розміщення модулів досягається суттєве підвищення швидкості обробки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд запропонованого верстата в аксонометрії, на фіг. 2 зображено кінематичну схему верстата. Верстат (фіг. 1) містить нерухому платформу 1, на якій під кутом закріплені дві пари модулів лінійного переміщення 2 та 3, що з'єднані між собою балкою 4. До кареток кожної пари модулів 2 та 3 яких через шарніри 5 та 6 прикріплені дві пари штанг постійної довжини 7 та 8, інші кінці яких з'єднані між собою через шарніри 9 та 10. Між шарнірами 9 та 10 натягнутий ріжучий дріт 11. На фіг. 2 зображена кінематична схема верстата, яка являє собою механізм з паралельною кінематикою. Верстат працює таким чином: оброблювана заготовка кріпиться до платформи 1, при цьому штанги постійної довжини 7 та 8 рухаються синхронно і переміщують ріжучий дріт 10 в площинах Y та Z. На ріжучий дріт 10 подається напруга, завдяки чому він нагрівається і отримує здатність розрізати пінопласт. Відмінність запропонованої конструкції полягає в тому, що клиноподібна просторова фігура складається з чотирьох модулів лінійного переміщення, попарно розташованих на протилежних кінцях платформи, до кареток кожної пари яких через шарніри прикріплені дві штанги постійної довжини, а інші кінці штанг шарнірно з'єднані між собою і з кінцями ріжучого дроту, це надає конструкції верстата нових якісних властивостей: збільшення жорсткості, а також зменшення металоємності конструкції і збільшення швидкості обробки. Верстат для різання пінопласту може знайти широке використання в інтер'єрі, архітектурі, будівництві, рекламі для формоутворення складних та фасонних поверхонь. Джерела інформації: 1. United States Patent № 4,915,000. Cutting Machine. Richard O. MacFarlane. МПК B26D 1/46. 2. Патент України на корисну модель № 65413 Верстат для різання пінопласту. Кузнецов Ю.М., Степаненко О.О. МПК B26D 1/46, B23D 55/08, опубл.12.12.2011, бюл. № 23. 1 UA 74717 U 3. Кузнецов Ю.М., Дмитрієв Д.О., Діневич Г.Ю. Компоновки верстатів з механізмами паралельної структури / Під ред. Ю.М. Кузнецова. - Херсон: ПП Вишемирський B.C., 2009.-456 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Верстат для різання пінопласту, який містить нерухому платформу зі столом, на якій розташований механізм переміщення ріжучого дроту, з можливістю руху у двох площинах, причому механізм переміщення ріжучого дроту виконаний у вигляді клиноподібної просторової фігури, яка має щонайменше одну площину симетрії, який відрізняється тим, що клиноподібна просторова фігура містить чотири модулі лінійного переміщення, попарно розташовані на протилежних кінцях платформи, до кареток кожної пари яких через шарніри прикріплені дві штанги постійної довжини, а інші кінці штанг шарнірно з'єднані між собою і з кінцями ріжучого дроту. 2 UA 74717 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
