Бойова машина з підвищеним рівнем протимінного захисту

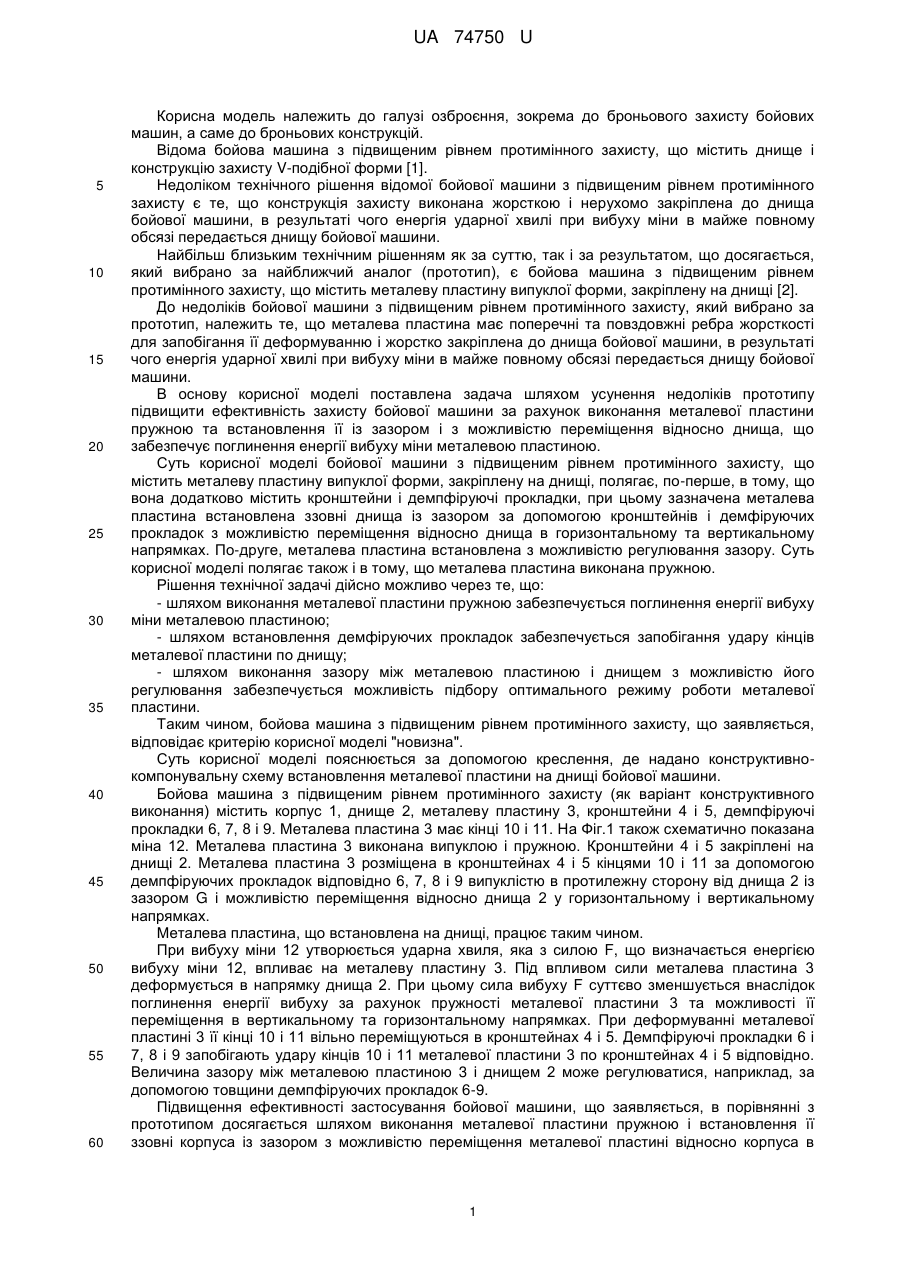

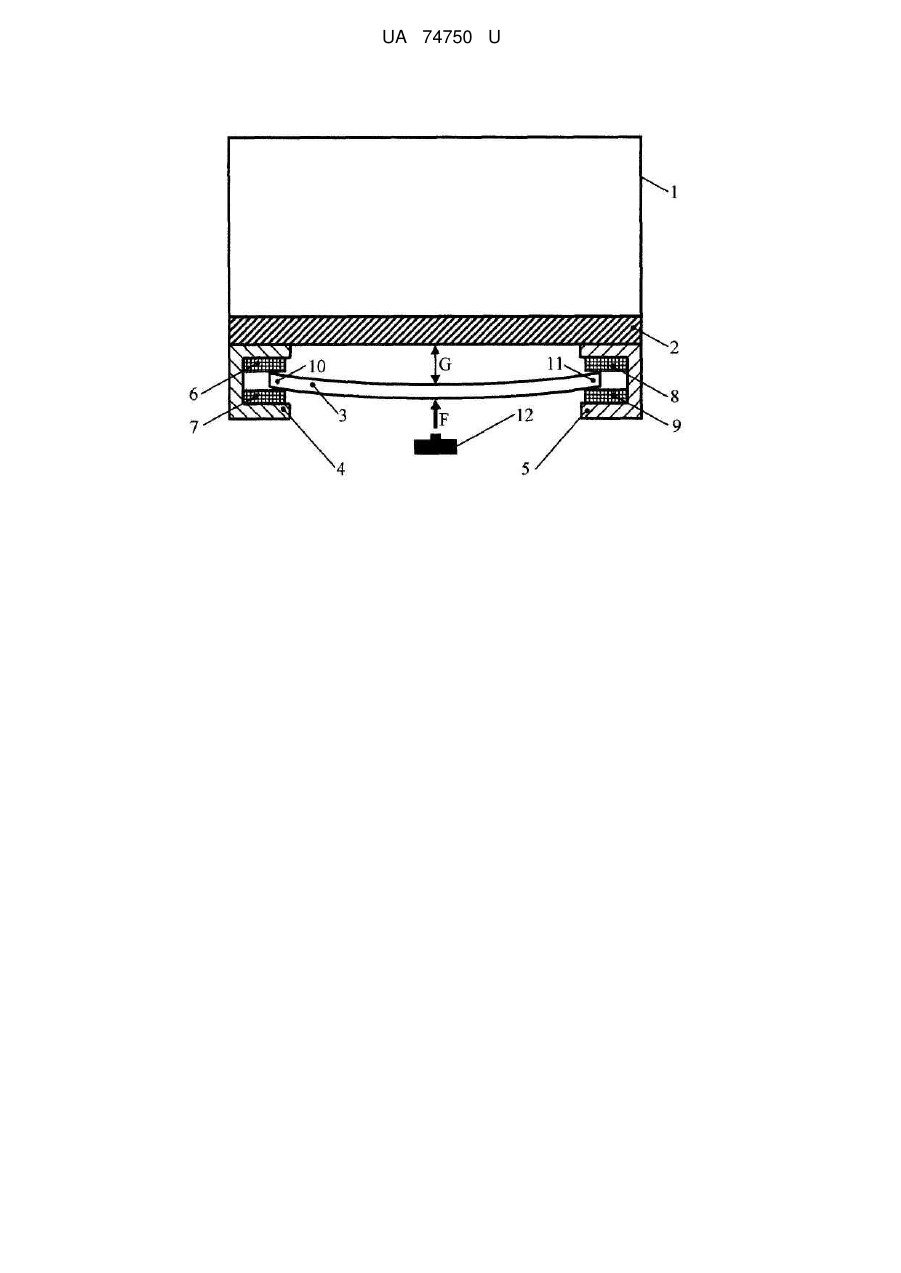

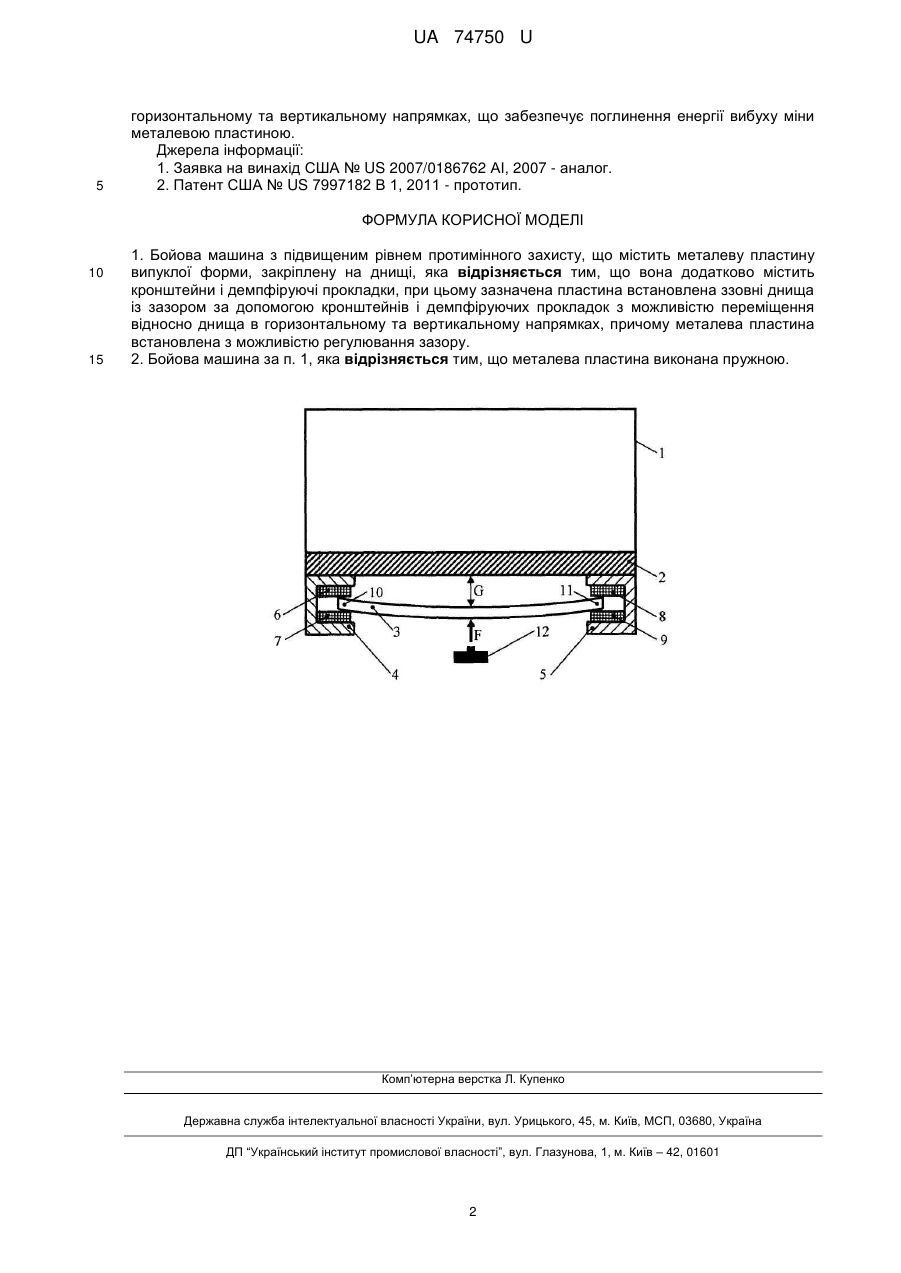

Реферат: Бойова машина з підвищеним рівнем протимінного захисту містить металеву пластину випуклої форми, закріплену на днищі. Додатково містить кронштейни і демпфіруючі прокладки. Пластина встановлена ззовні днища із зазором за допомогою кронштейнів і демпфіруючих прокладок з можливістю переміщення відносно днища в горизонтальному та вертикальному напрямках. Металева пластина встановлена з можливістю регулювання зазору. UA 74750 U (12) UA 74750 U UA 74750 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до броньового захисту бойових машин, а саме до броньових конструкцій. Відома бойова машина з підвищеним рівнем протимінного захисту, що містить днище і конструкцію захисту V-подібної форми [1]. Недоліком технічного рішення відомої бойової машини з підвищеним рівнем протимінного захисту є те, що конструкція захисту виконана жорсткою і нерухомо закріплена до днища бойової машини, в результаті чого енергія ударної хвилі при вибуху міни в майже повному обсязі передається днищу бойової машини. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано за найближчий аналог (прототип), є бойова машина з підвищеним рівнем протимінного захисту, що містить металеву пластину випуклої форми, закріплену на днищі [2]. До недоліків бойової машини з підвищеним рівнем протимінного захисту, який вибрано за прототип, належить те, що металева пластина має поперечні та повздовжні ребра жорсткості для запобігання її деформуванню і жорстко закріплена до днища бойової машини, в результаті чого енергія ударної хвилі при вибуху міни в майже повному обсязі передається днищу бойової машини. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу підвищити ефективність захисту бойової машини за рахунок виконання металевої пластини пружною та встановлення її із зазором і з можливістю переміщення відносно днища, що забезпечує поглинення енергії вибуху міни металевою пластиною. Суть корисної моделі бойової машини з підвищеним рівнем протимінного захисту, що містить металеву пластину випуклої форми, закріплену на днищі, полягає, по-перше, в тому, що вона додатково містить кронштейни і демпфіруючі прокладки, при цьому зазначена металева пластина встановлена ззовні днища із зазором за допомогою кронштейнів і демфіруючих прокладок з можливістю переміщення відносно днища в горизонтальному та вертикальному напрямках. По-друге, металева пластина встановлена з можливістю регулювання зазору. Суть корисної моделі полягає також і в тому, що металева пластина виконана пружною. Рішення технічної задачі дійсно можливо через те, що: - шляхом виконання металевої пластини пружною забезпечується поглинення енергії вибуху міни металевою пластиною; - шляхом встановлення демфіруючих прокладок забезпечується запобігання удару кінців металевої пластини по днищу; - шляхом виконання зазору між металевою пластиною і днищем з можливістю його регулювання забезпечується можливість підбору оптимального режиму роботи металевої пластини. Таким чином, бойова машина з підвищеним рівнем протимінного захисту, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслення, де надано конструктивнокомпонувальну схему встановлення металевої пластини на днищі бойової машини. Бойова машина з підвищеним рівнем протимінного захисту (як варіант конструктивного виконання) містить корпус 1, днище 2, металеву пластину 3, кронштейни 4 і 5, демпфіруючі прокладки 6, 7, 8 і 9. Металева пластина 3 має кінці 10 і 11. На Фіг.1 також схематично показана міна 12. Металева пластина 3 виконана випуклою і пружною. Кронштейни 4 і 5 закріплені на днищі 2. Металева пластина 3 розміщена в кронштейнах 4 і 5 кінцями 10 і 11 за допомогою демпфіруючих прокладок відповідно 6, 7, 8 і 9 випуклістю в протилежну сторону від днища 2 із зазором G і можливістю переміщення відносно днища 2 у горизонтальному і вертикальному напрямках. Металева пластина, що встановлена на днищі, працює таким чином. При вибуху міни 12 утворюється ударна хвиля, яка з силою F, що визначається енергією вибуху міни 12, впливає на металеву пластину 3. Під впливом сили металева пластина 3 деформується в напрямку днища 2. При цьому сила вибуху F суттєво зменшується внаслідок поглинення енергії вибуху за рахунок пружності металевої пластини 3 та можливості її переміщення в вертикальному та горизонтальному напрямках. При деформуванні металевої пластині 3 її кінці 10 і 11 вільно переміщуються в кронштейнах 4 і 5. Демпфіруючі прокладки 6 і 7, 8 і 9 запобігають удару кінців 10 і 11 металевої пластини 3 по кронштейнах 4 і 5 відповідно. Величина зазору між металевою пластиною 3 і днищем 2 може регулюватися, наприклад, за допомогою товщини демпфіруючих прокладок 6-9. Підвищення ефективності застосування бойової машини, що заявляється, в порівнянні з прототипом досягається шляхом виконання металевої пластини пружною і встановлення її ззовні корпуса із зазором з можливістю переміщення металевої пластині відносно корпуса в 1 UA 74750 U 5 горизонтальному та вертикальному напрямках, що забезпечує поглинення енергії вибуху міни металевою пластиною. Джерела інформації: 1. Заявка на винахід США № US 2007/0186762 ΑΙ, 2007 - аналог. 2. Патент США № US 7997182 В 1, 2011 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Бойова машина з підвищеним рівнем протимінного захисту, що містить металеву пластину випуклої форми, закріплену на днищі, яка відрізняється тим, що вона додатково містить кронштейни і демпфіруючі прокладки, при цьому зазначена пластина встановлена ззовні днища із зазором за допомогою кронштейнів і демпфіруючих прокладок з можливістю переміщення відносно днища в горизонтальному та вертикальному напрямках, причому металева пластина встановлена з можливістю регулювання зазору. 2. Бойова машина за п. 1, яка відрізняється тим, що металева пластина виконана пружною. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
