Люнет для шліфування нежорстких фасонних деталей круглого перерізу

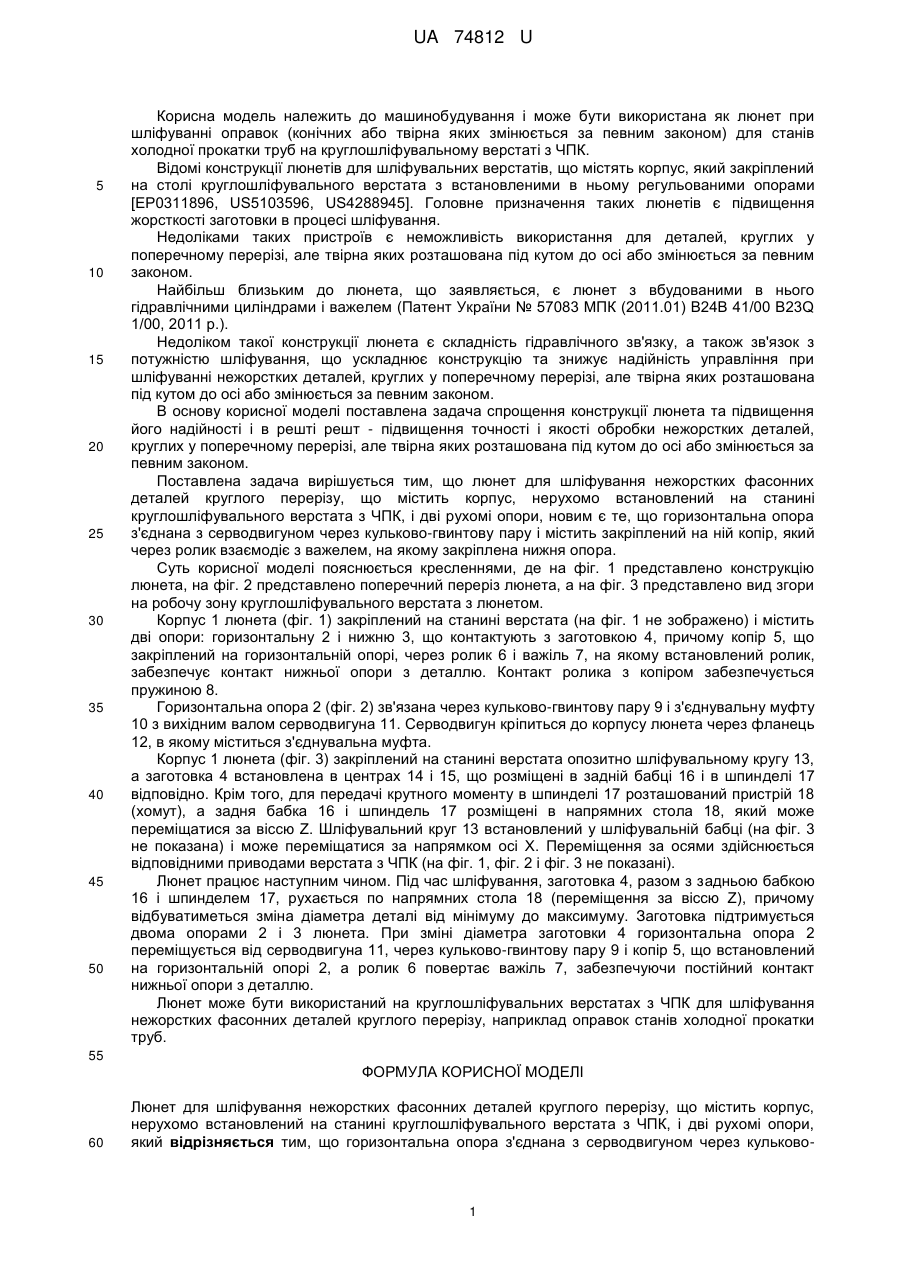

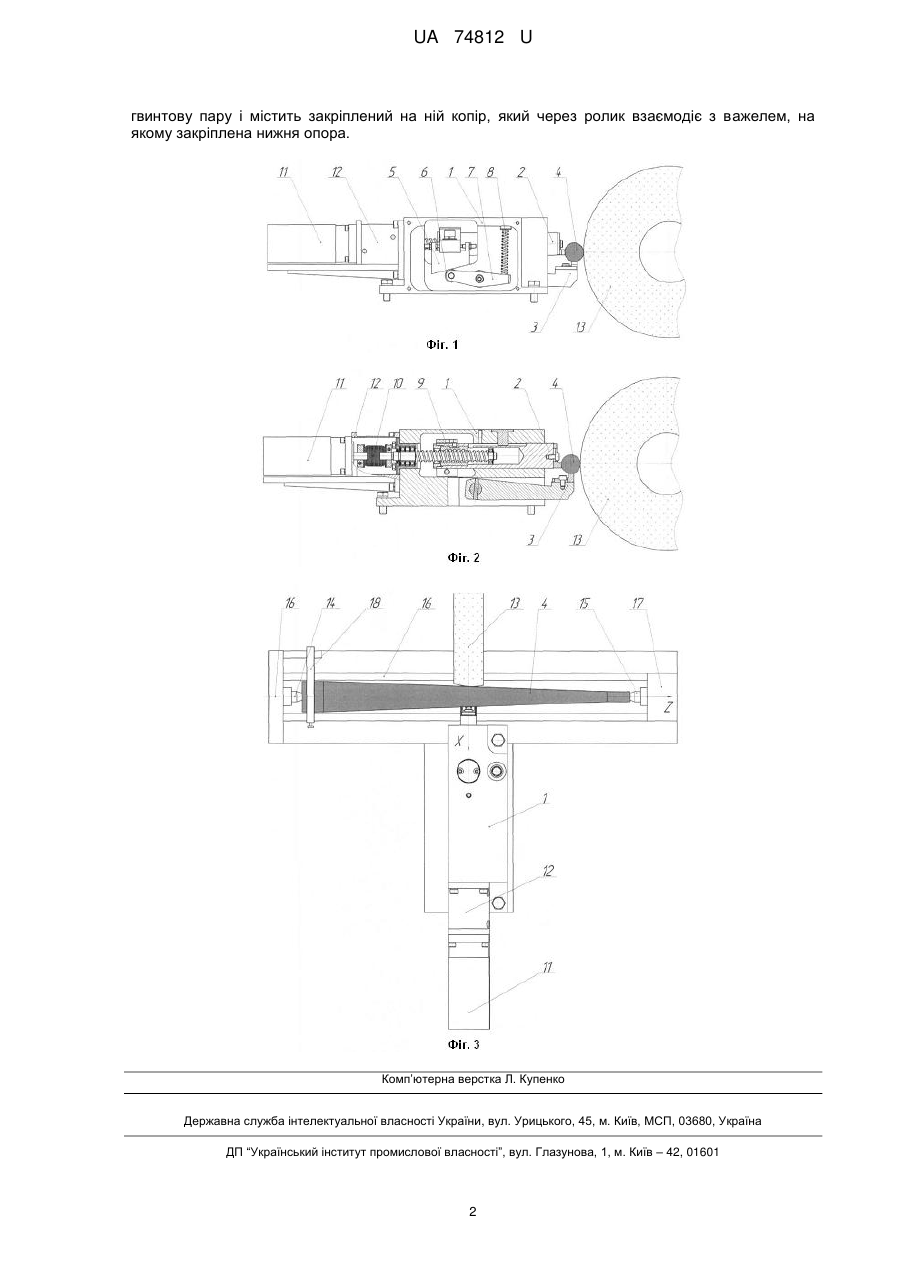

Реферат: UA 74812 U UA 74812 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і може бути використана як люнет при шліфуванні оправок (конічних або твірна яких змінюється за певним законом) для станів холодної прокатки труб на круглошліфувальному верстаті з ЧПК. Відомі конструкції люнетів для шліфувальних верстатів, що містять корпус, який закріплений на столі круглошліфувального верстата з встановленими в ньому регульованими опорами [ЕР0311896, US5103596, US4288945]. Головне призначення таких люнетів є підвищення жорсткості заготовки в процесі шліфування. Недоліками таких пристроїв є неможливість використання для деталей, круглих у поперечному перерізі, але твірна яких розташована під кутом до осі або змінюється за певним законом. Найбільш близьким до люнета, що заявляється, є люнет з вбудованими в нього гідравлічними циліндрами і важелем (Патент України № 57083 МПК (2011.01) В24В 41/00 B23Q 1/00, 2011 р.). Недоліком такої конструкції люнета є складність гідравлічного зв'язку, а також зв'язок з потужністю шліфування, що ускладнює конструкцію та знижує надійність управління при шліфуванні нежорстких деталей, круглих у поперечному перерізі, але твірна яких розташована під кутом до осі або змінюється за певним законом. В основу корисної моделі поставлена задача спрощення конструкції люнета та підвищення його надійності і в решті решт - підвищення точності і якості обробки нежорстких деталей, круглих у поперечному перерізі, але твірна яких розташована під кутом до осі або змінюється за певним законом. Поставлена задача вирішується тим, що люнет для шліфування нежорстких фасонних деталей круглого перерізу, що містить корпус, нерухомо встановлений на станині круглошліфувального верстата з ЧПК, і дві рухомі опори, новим є те, що горизонтальна опора з'єднана з серводвигуном через кульково-гвинтову пару і містить закріплений на ній копір, який через ролик взаємодіє з важелем, на якому закріплена нижня опора. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлено конструкцію люнета, на фіг. 2 представлено поперечний переріз люнета, а на фіг. 3 представлено вид згори на робочу зону круглошліфувального верстата з люнетом. Корпус 1 люнета (фіг. 1) закріплений на станині верстата (на фіг. 1 не зображено) і містить дві опори: горизонтальну 2 і нижню 3, що контактують з заготовкою 4, причому копір 5, що закріплений на горизонтальній опорі, через ролик 6 і важіль 7, на якому встановлений ролик, забезпечує контакт нижньої опори з деталлю. Контакт ролика з копіром забезпечується пружиною 8. Горизонтальна опора 2 (фіг. 2) зв'язана через кульково-гвинтову пару 9 і з'єднувальну муфту 10 з вихідним валом серводвигуна 11. Серводвигун кріпиться до корпусу люнета через фланець 12, в якому міститься з'єднувальна муфта. Корпус 1 люнета (фіг. 3) закріплений на станині верстата опозитно шліфувальному кругу 13, а заготовка 4 встановлена в центрах 14 і 15, що розміщені в задній бабці 16 і в шпинделі 17 відповідно. Крім того, для передачі крутного моменту в шпинделі 17 розташований пристрій 18 (хомут), а задня бабка 16 і шпиндель 17 розміщені в напрямних стола 18, який може переміщатися за віссю Z. Шліфувальний круг 13 встановлений у шліфувальній бабці (на фіг. 3 не показана) і може переміщатися за напрямком осі X. Переміщення за осями здійснюється відповідними приводами верстата з ЧПК (на фіг. 1, фіг. 2 і фіг. 3 не показані). Люнет працює наступним чином. Під час шліфування, заготовка 4, разом з задньою бабкою 16 і шпинделем 17, рухається по напрямних стола 18 (переміщення за віссю Z), причому відбуватиметься зміна діаметра деталі від мінімуму до максимуму. Заготовка підтримується двома опорами 2 і 3 люнета. При зміні діаметра заготовки 4 горизонтальна опора 2 переміщується від серводвигуна 11, через кульково-гвинтову пару 9 і копір 5, що встановлений на горизонтальній опорі 2, а ролик 6 повертає важіль 7, забезпечуючи постійний контакт нижньої опори з деталлю. Люнет може бути використаний на круглошліфувальних верстатах з ЧПК для шліфування нежорстких фасонних деталей круглого перерізу, наприклад оправок станів холодної прокатки труб. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Люнет для шліфування нежорстких фасонних деталей круглого перерізу, що містить корпус, нерухомо встановлений на станині круглошліфувального верстата з ЧПК, і дві рухомі опори, який відрізняється тим, що горизонтальна опора з'єднана з серводвигуном через кульково 1 UA 74812 U гвинтову пару і містить закріплений на ній копір, який через ролик взаємодіє з важелем, на якому закріплена нижня опора. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
