Люнет з адаптивним керуванням для шліфування нежорстких циліндричних деталей
Номер патенту: 47458
Опубліковано: 10.02.2010
Автори: Кальченко Володимир Віталійович, Корж Андрій Олександрович, Кальченко Віталій Іванович
Формула / Реферат
1. Люнет з адаптивним керуванням для шліфування нежорстких циліндричних деталей, який містить губку з кишенею, в яку підведена рідина, який відрізняється тим, що губка з кишенею виконана з можливістю переміщення в площині формоутворення.
2. Люнет з адаптивним керуванням для шліфування нежорстких циліндричних деталей за п. 1, який відрізняється тим, що керування переміщенням губки люнета здійснюють від датчика адаптивного контролю, який вимірює діаметр деталі безпосередньо під час обробки.
3. Люнет з адаптивним керуванням для шліфування нежорстких циліндричних деталей за пп. 1, 2, який відрізняється тим, що силу тиску на деталь регулюють зміною величини зазору між люнетом та деталлю при постійному тиску в кишені.
Текст

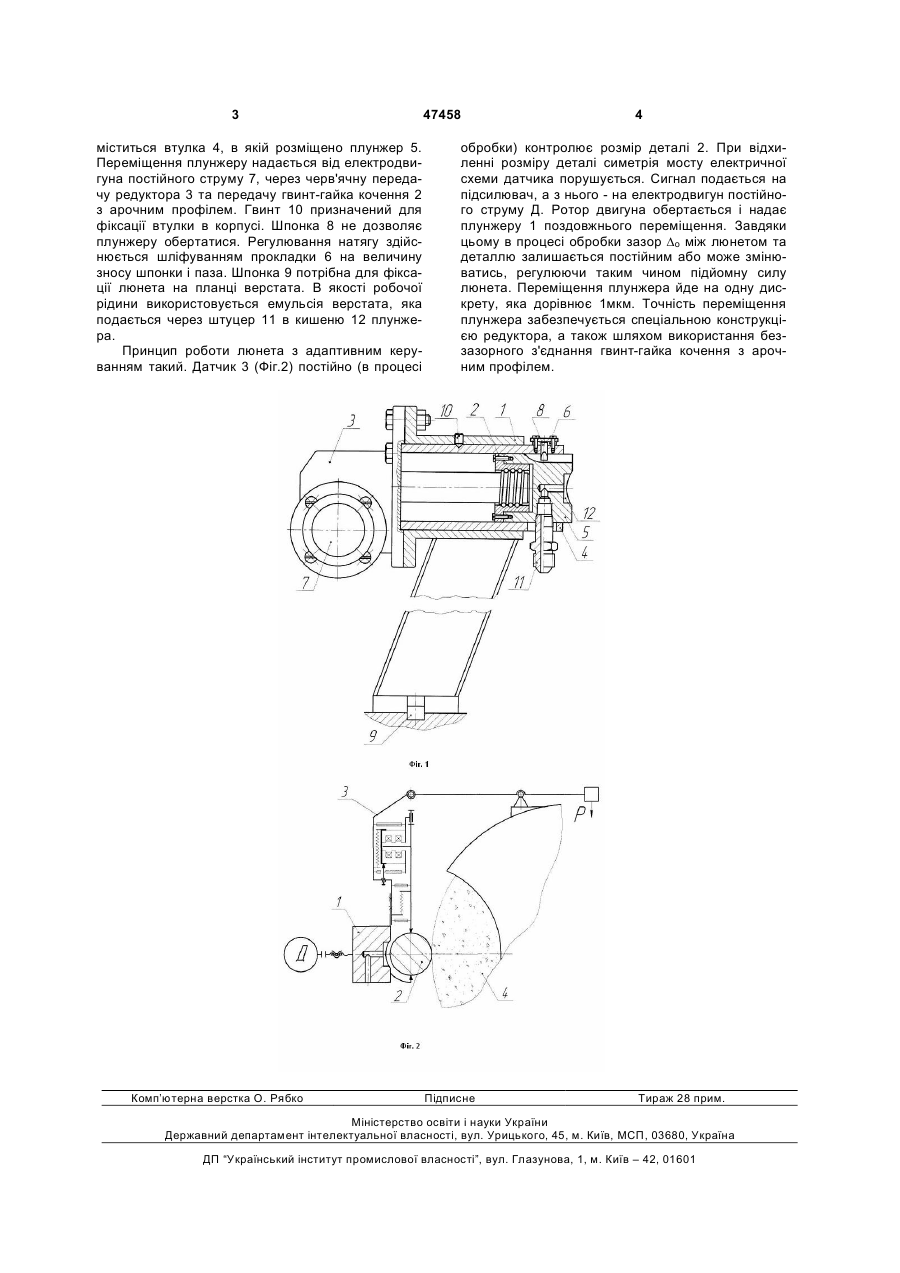

1. Люнет з адаптивним керуванням для шліфування нежорстких циліндричних деталей, який містить губку з кишенею, в яку підведена рідина, який відрізняється тим, що губка з кишенею ви 3 міститься втулка 4, в якій розміщено плунжер 5. Переміщення плунжеру надається від електродвигуна постійного струму 7, через черв'ячну передачу редуктора 3 та передачу гвинт-гайка кочення 2 з арочним профілем. Гвинт 10 призначений для фіксації втулки в корпусі. Шпонка 8 не дозволяє плунжеру обертатися. Регулювання натягу здійснюється шліфуванням прокладки 6 на величину зносу шпонки і паза. Шпонка 9 потрібна для фіксації люнета на планці верстата. В якості робочої рідини використовується емульсія верстата, яка подається через штуцер 11 в кишеню 12 плунжера. Принцип роботи люнета з адаптивним керуванням такий. Датчик 3 (Фіг.2) постійно (в процесі Комп’ютерна верстка О. Рябко 47458 4 обробки) контролює розмір деталі 2. При відхиленні розміру деталі симетрія мосту електричної схеми датчика порушується. Сигнал подається на підсилювач, а з нього - на електродвигун постійного струму Д. Ротор двигуна обертається і надає плунжеру 1 поздовжнього переміщення. Завдяки цьому в процесі обробки зазор ∆о між люнетом та деталлю залишається постійним або може змінюватись, регулюючи таким чином підйомну силу люнета. Переміщення плунжера йде на одну дискрету, яка дорівнює 1мкм. Точність переміщення плунжера забезпечується спеціальною конструкцією редуктора, а також шляхом використання беззазорного з'єднання гвинт-гайка кочення з арочним профілем. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport holder with adaptive control for grinding nonrigid cylindrical components
Автори англійськоюKalchenko Vitalii Ivanovych, Kalchenko Volodymyr Vitaliiovych, Korzh Andrii Oleksandrovych
Назва патенту російськоюЛюнет с адаптивным управлением для шлифования нежестких цилиндрических деталей
Автори російськоюКальченко Виталий Иванович, Кальченко Владимир Витальевич, Корж Андрей Александрович
МПК / Мітки
МПК: B24B 5/00
Мітки: шліфування, керуванням, нежорстких, адаптивним, циліндричних, люнет, деталей
