Спосіб холодної правки нежорстких деталей типу валів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19255

Опубліковано: 15.12.2006

Автори: Ковалевська Олена Сергіївна, Колот Лідія Петрівна, Фоменко Олександр Олександрович

Завантажити PDF файл.

Формула / Реферат

де - зусилля обкатки, Н;

- модуль пружності, МПа;

- діаметр вала, мм;

- стріла прогину, мм;

- довжина вала, мм;

- коефіцієнт, =3,14,

і до мінімальної на випуклій поверхні Р=0 в конкретний момент часу.

Текст

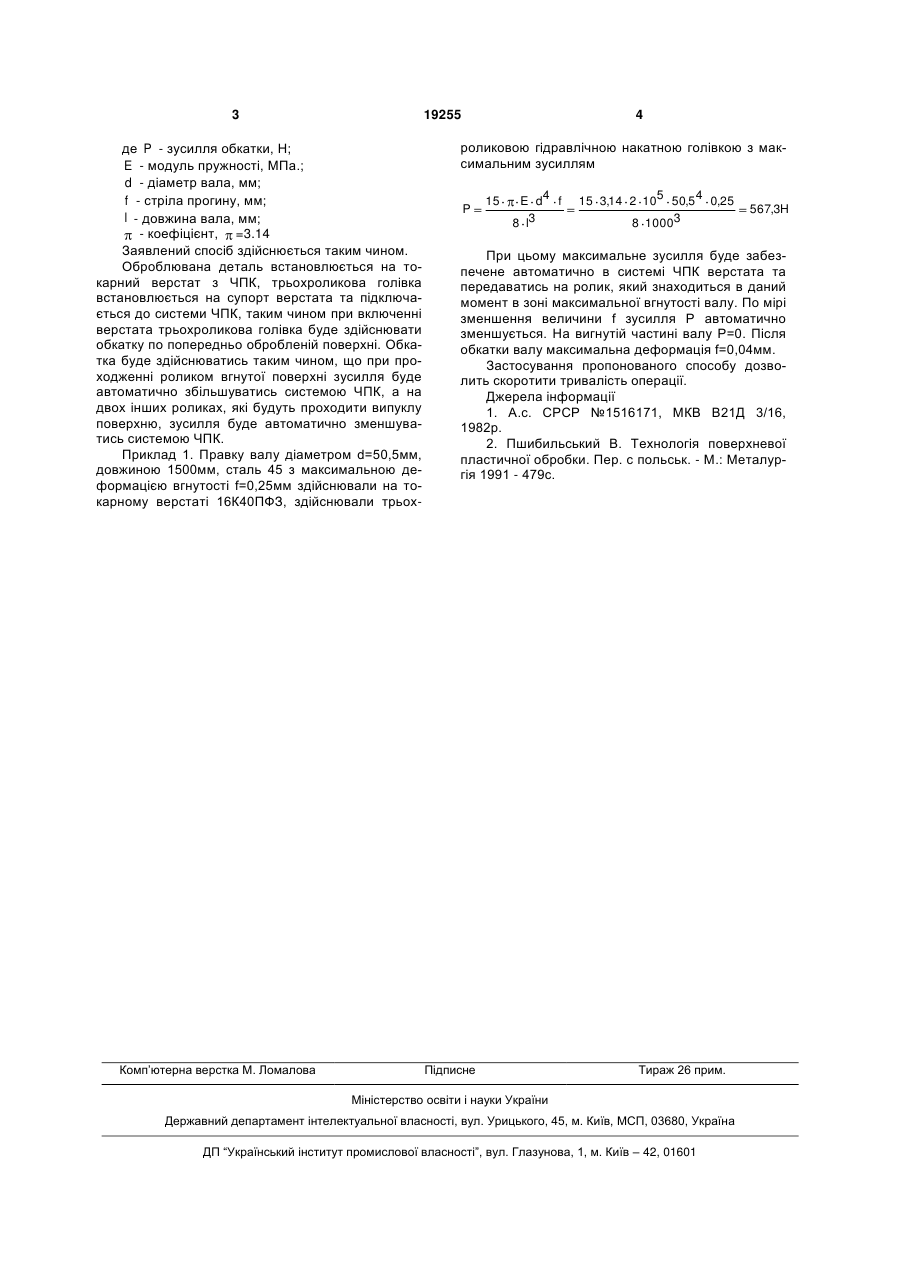

Спосіб холодної правки нежорстких деталей типу валів, який включає поверхневе пластичне деформування вала обкаткою його роликом при постійному напрямку подачі, причому більший ступінь подачі деформації створюють на вгнутій частині поверхні вала, який відрізняється тим, що обкатку здійснюють одночасно трьома роликами в 3 19255 де P - зусилля обкатки, Н; E - модуль пружності, МПа.; d - діаметр вала, мм; f - стріла прогину, мм; l - довжина вала, мм; - коефіцієнт, =3.14 Заявлений спосіб здійснюється таким чином. Оброблювана деталь встановлюється на токарний верстат з ЧПК, трьохроликова голівка встановлюється на супорт верстата та підключається до системи ЧПК, таким чином при включенні верстата трьохроликова голівка буде здійснювати обкатку по попередньо обробленій поверхні. Обкатка буде здійснюватись таким чином, що при проходженні роликом вгнутої поверхні зусилля буде автоматично збільшуватись системою ЧПК, а на двох інших роликах, які будуть проходити випуклу поверхню, зусилля буде автоматично зменшуватись системою ЧПК. Приклад 1. Правку валу діаметром d=50,5мм, довжиною 1500мм, сталь 45 з максимальною деформацією вгнутості f=0,25мм здійснювали на токарному верстаті 16К40ПФЗ, здійснювали трьох Комп’ютерна верстка М. Ломалова 4 роликовою гідравлічною накатною голівкою з максимальним зусиллям P 15 E d4 f 8 l3 15 3,14 2 105 50,54 0,25 8 10003 567,3H При цьому максимальне зусилля буде забезпечене автоматично в системі ЧПК верстата та передаватись на ролик, який знаходиться в даний момент в зоні максимальної вгнутості валу. По мірі зменшення величини f зусилля Р автоматично зменшується. На вигнутій частині валу Р=0. Після обкатки валу максимальна деформація f=0,04мм. Застосування пропонованого способу дозволить скоротити тривалість операції. Джерела інформації 1. А.с. СРСР №1516171, МКВ В21Д 3/16, 1982р. 2. Пшибильський В. Технологія поверхневої пластичної обробки. Пер. с польськ. - М.: Металургія 1991 - 479с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of cold straightening of non-rigid components of the shaft type

Автори англійською

Kolot Lidia Petrivna, Kovalevska Olena Sehiivna

Назва патенту російською

Способ холодной правки нежестких деталей типа валов

Автори російською

Колот Лидия Петровна, Ковалевская Елена Сергеевна

МПК / Мітки

МПК: B21D 3/00

Мітки: правки, холодної, валів, деталей, типу, нежорстких, спосіб
