Спосіб оранки

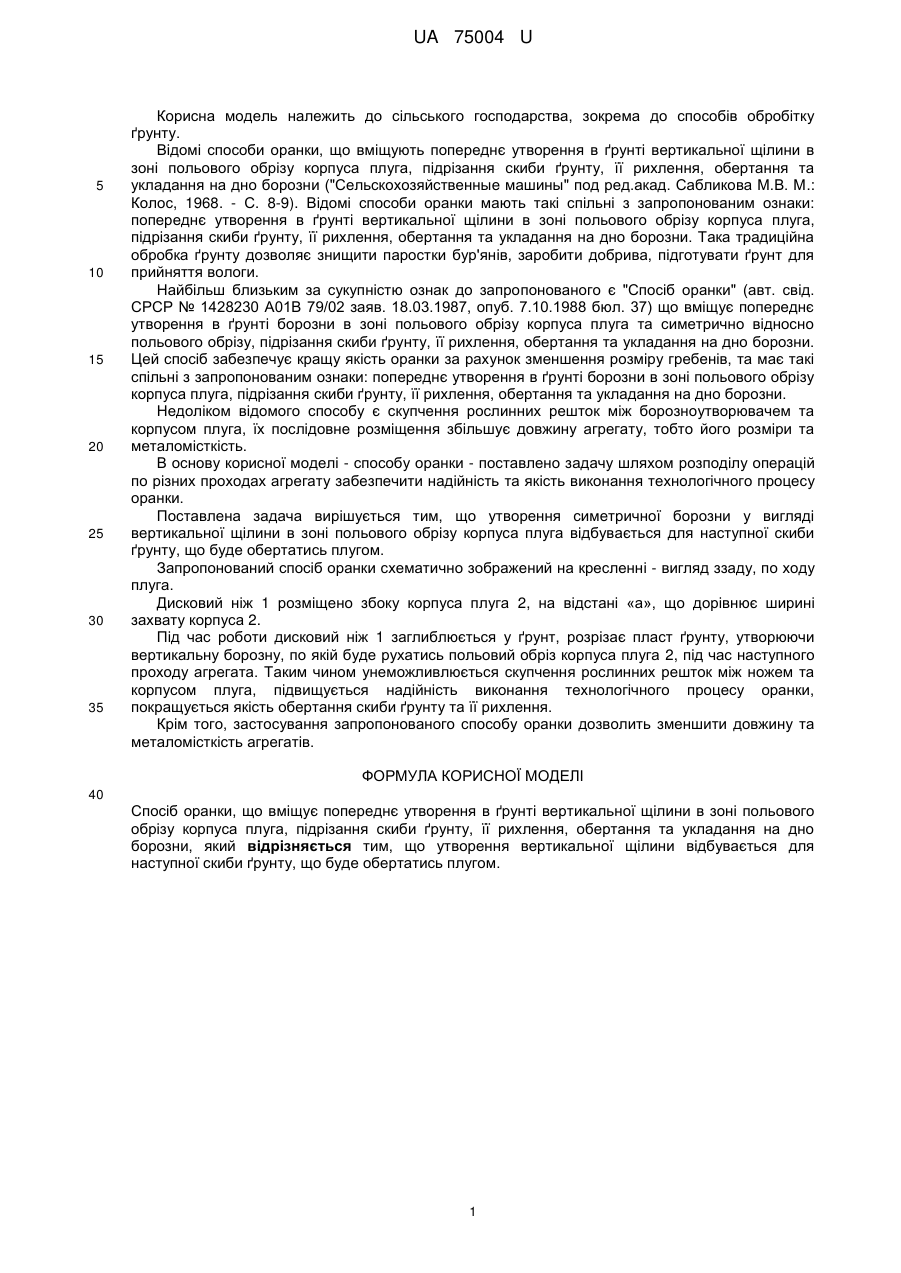

Реферат: UA 75004 U UA 75004 U 5 10 15 20 25 30 35 Корисна модель належить до сільського господарства, зокрема до способів обробітку ґрунту. Відомі способи оранки, що вміщують попереднє утворення в ґрунті вертикальної щілини в зоні польового обрізу корпуса плуга, підрізання скиби ґрунту, її рихлення, обертання та укладання на дно борозни ("Сельскохозяйственные машины" под ред.акад. Сабликова М.В. М.: Колос, 1968. - С. 8-9). Відомі способи оранки мають такі спільні з запропонованим ознаки: попереднє утворення в ґрунті вертикальної щілини в зоні польового обрізу корпуса плуга, підрізання скиби ґрунту, її рихлення, обертання та укладання на дно борозни. Така традиційна обробка ґрунту дозволяє знищити паростки бур'янів, заробити добрива, підготувати ґрунт для прийняття вологи. Найбільш близьким за сукупністю ознак до запропонованого є "Спосіб оранки" (авт. свід. СРСР № 1428230 А01В 79/02 заяв. 18.03.1987, опуб. 7.10.1988 бюл. 37) що вміщує попереднє утворення в ґрунті борозни в зоні польового обрізу корпуса плуга та симетрично відносно польового обрізу, підрізання скиби ґрунту, її рихлення, обертання та укладання на дно борозни. Цей спосіб забезпечує кращу якість оранки за рахунок зменшення розміру гребенів, та має такі спільні з запропонованим ознаки: попереднє утворення в ґрунті борозни в зоні польового обрізу корпуса плуга, підрізання скиби ґрунту, її рихлення, обертання та укладання на дно борозни. Недоліком відомого способу є скупчення рослинних решток між борозноутворювачем та корпусом плуга, їх послідовне розміщення збільшує довжину агрегату, тобто його розміри та металомісткість. В основу корисної моделі - способу оранки - поставлено задачу шляхом розподілу операцій по різних проходах агрегату забезпечити надійність та якість виконання технологічного процесу оранки. Поставлена задача вирішується тим, що утворення симетричної борозни у вигляді вертикальної щілини в зоні польового обрізу корпуса плуга відбувається для наступної скиби ґрунту, що буде обертатись плугом. Запропонований спосіб оранки схематично зображений на кресленні - вигляд ззаду, по ходу плуга. Дисковий ніж 1 розміщено збоку корпуса плуга 2, на відстані «а», що дорівнює ширині захвату корпуса 2. Під час роботи дисковий ніж 1 заглиблюється у ґрунт, розрізає пласт ґрунту, утворюючи вертикальну борозну, по якій буде рухатись польовий обріз корпуса плуга 2, під час наступного проходу агрегата. Таким чином унеможливлюється скупчення рослинних решток між ножем та корпусом плуга, підвищується надійність виконання технологічного процесу оранки, покращується якість обертання скиби ґрунту та її рихлення. Крім того, застосування запропонованого способу оранки дозволить зменшити довжину та металомісткість агрегатів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб оранки, що вміщує попереднє утворення в ґрунті вертикальної щілини в зоні польового обрізу корпуса плуга, підрізання скиби ґрунту, її рихлення, обертання та укладання на дно борозни, який відрізняється тим, що утворення вертикальної щілини відбувається для наступної скиби ґрунту, що буде обертатись плугом. 1 UA 75004 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
