Панель

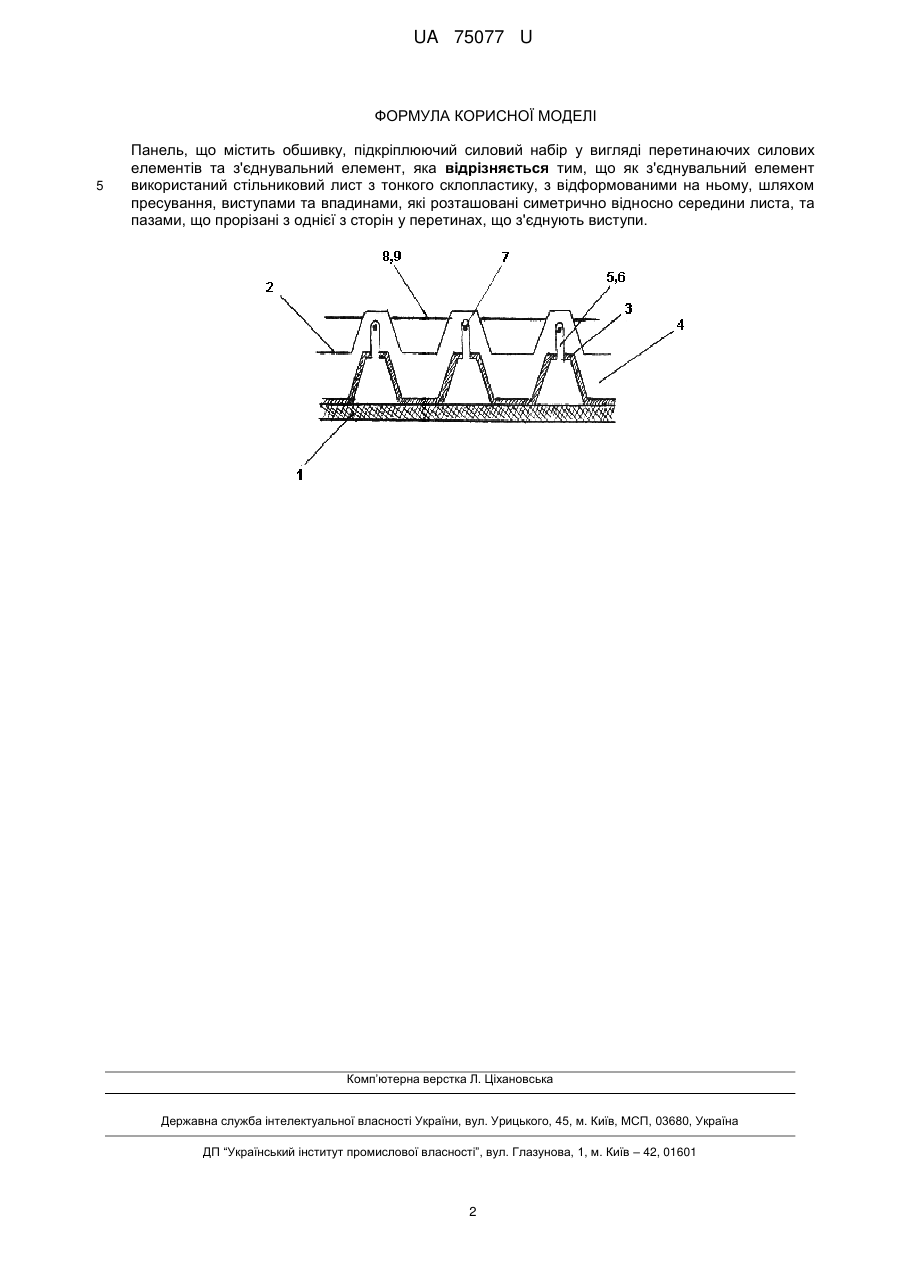

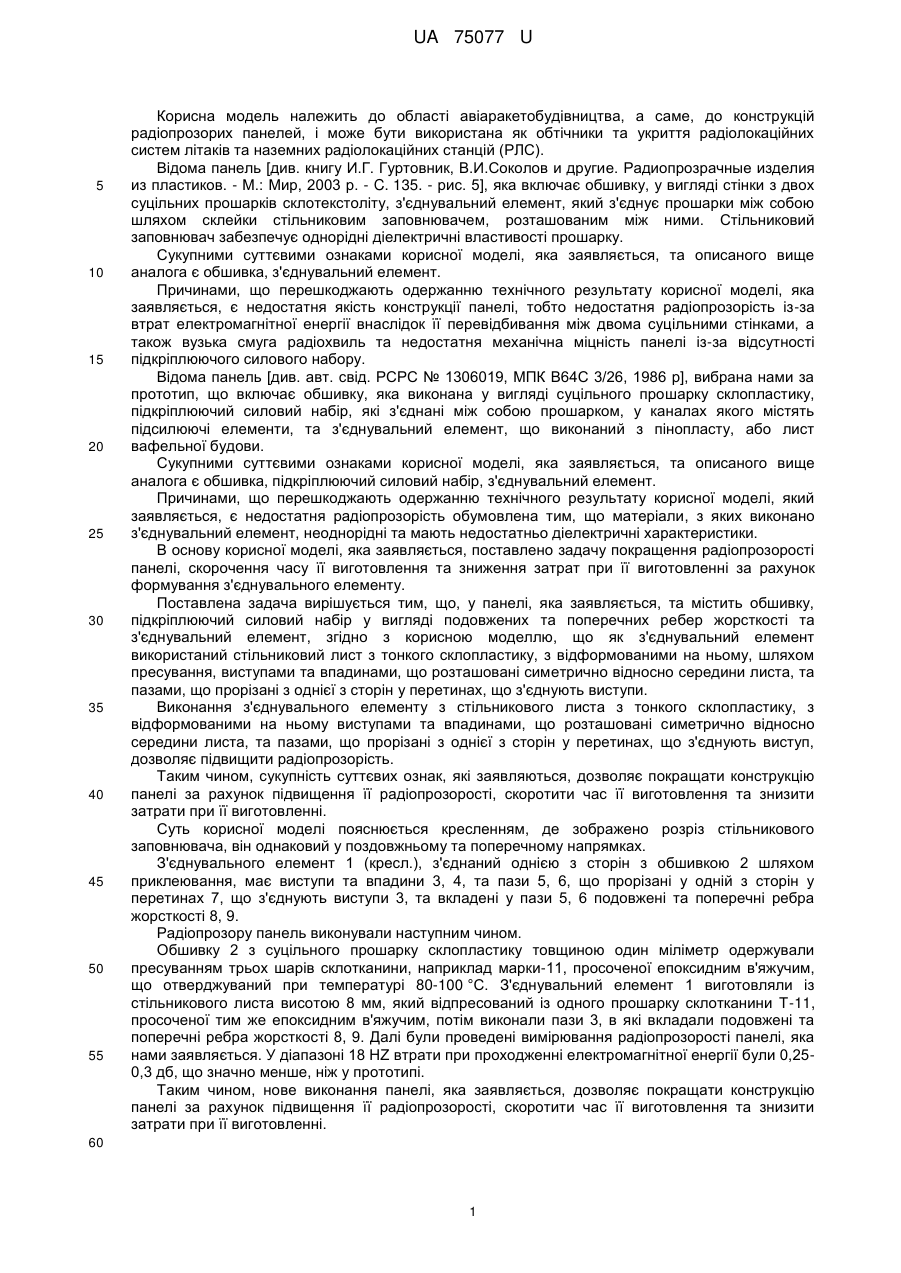

Реферат: Панель містить обшивку, підкріплюючий силовий набір у вигляді перетинаючих силових елементів та з'єднувальний елемент. Крім того, як з'єднувальний елемент використаний стільниковий лист з тонкого склопластику, з відформованими на ньому, шляхом пресування, виступами та впадинами, які розташовані симетрично відносно середини листа, та пазами, що прорізані з однієї з сторін у перетинах, що з'єднують виступи. UA 75077 U (54) ПАНЕЛЬ UA 75077 U UA 75077 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області авіаракетобудівництва, а саме, до конструкцій радіопрозорих панелей, і може бути використана як обтічники та укриття радіолокаційних систем літаків та наземних радіолокаційних станцій (РЛС). Відома панель [див. книгу И.Г. Гуртовник, В.И.Соколов и другие. Радиопрозрачные изделия из пластиков. - М.: Мир, 2003 р. - C. 135. - рис. 5], яка включає обшивку, у вигляді стінки з двох суцільних прошарків склотекстоліту, з'єднувальний елемент, який з'єднує прошарки між собою шляхом склейки стільниковим заповнювачем, розташованим між ними. Стільниковий заповнювач забезпечує однорідні діелектричні властивості прошарку. Сукупними суттєвими ознаками корисної моделі, яка заявляється, та описаного вище аналога є обшивка, з'єднувальний елемент. Причинами, що перешкоджають одержанню технічного результату корисної моделі, яка заявляється, є недостатня якість конструкції панелі, тобто недостатня радіопрозорість із-за втрат електромагнітної енергії внаслідок її перевідбивання між двома суцільними стінками, а також вузька смуга радіохвиль та недостатня механічна міцність панелі із-за відсутності підкріплюючого силового набору. Відома панель [див. авт. свід. РСРС № 1306019, МПК В64С 3/26, 1986 р], вибрана нами за прототип, що включає обшивку, яка виконана у вигляді суцільного прошарку склопластику, підкріплюючий силовий набір, які з'єднані між собою прошарком, у каналах якого містять підсилюючі елементи, та з'єднувальний елемент, що виконаний з пінопласту, або лист вафельної будови. Сукупними суттєвими ознаками корисної моделі, яка заявляється, та описаного вище аналога є обшивка, підкріплюючий силовий набір, з'єднувальний елемент. Причинами, що перешкоджають одержанню технічного результату корисної моделі, який заявляється, є недостатня радіопрозорість обумовлена тим, що матеріали, з яких виконано з'єднувальний елемент, неоднорідні та мають недостатньо діелектричні характеристики. В основу корисної моделі, яка заявляється, поставлено задачу покращення радіопрозорості панелі, скорочення часу її виготовлення та зниження затрат при її виготовленні за рахунок формування з'єднувального елементу. Поставлена задача вирішується тим, що, у панелі, яка заявляється, та містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та з'єднувальний елемент, згідно з корисною моделлю, що як з'єднувальний елемент використаний стільниковий лист з тонкого склопластику, з відформованими на ньому, шляхом пресування, виступами та впадинами, що розташовані симетрично відносно середини листа, та пазами, що прорізані з однієї з сторін у перетинах, що з'єднують виступи. Виконання з'єднувального елементу з стільникового листа з тонкого склопластику, з відформованими на ньому виступами та впадинами, що розташовані симетрично відносно середини листа, та пазами, що прорізані з однієї з сторін у перетинах, що з'єднують виступ, дозволяє підвищити радіопрозорість. Таким чином, сукупність суттєвих ознак, які заявляються, дозволяє покращати конструкцію панелі за рахунок підвищення її радіопрозорості, скоротити час її виготовлення та знизити затрати при її виготовленні. Суть корисної моделі пояснюється кресленням, де зображено розріз стільникового заповнювача, він однаковий у поздовжньому та поперечному напрямках. З'єднувального елемент 1 (кресл.), з'єднаний однією з сторін з обшивкою 2 шляхом приклеювання, має виступи та впадини 3, 4, та пази 5, 6, що прорізані у одній з сторін у перетинах 7, що з'єднують виступи 3, та вкладені у пази 5, 6 подовжені та поперечні ребра жорсткості 8, 9. Радіопрозору панель виконували наступним чином. Обшивку 2 з суцільного прошарку склопластику товщиною один міліметр одержували пресуванням трьох шарів склотканини, наприклад марки-11, просоченої епоксидним в'яжучим, що отверджуваний при температурі 80-100 °C. З'єднувальний елемент 1 виготовляли із стільникового листа висотою 8 мм, який відпресований із одного прошарку склотканини Т-11, просоченої тим же епоксидним в'яжучим, потім виконали пази 3, в які вкладали подовжені та поперечні ребра жорсткості 8, 9. Далі були проведені вимірювання радіопрозорості панелі, яка нами заявляється. У діапазоні 18 HZ втрати при проходженні електромагнітної енергії були 0,250,3 дб, що значно менше, ніж у прототипі. Таким чином, нове виконання панелі, яка заявляється, дозволяє покращати конструкцію панелі за рахунок підвищення її радіопрозорості, скоротити час її виготовлення та знизити затрати при її виготовленні. 60 1 UA 75077 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Панель, що містить обшивку, підкріплюючий силовий набір у вигляді перетинаючих силових елементів та з'єднувальний елемент, яка відрізняється тим, що як з'єднувальний елемент використаний стільниковий лист з тонкого склопластику, з відформованими на ньому, шляхом пресування, виступами та впадинами, які розташовані симетрично відносно середини листа, та пазами, що прорізані з однієї з сторін у перетинах, що з'єднують виступи. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
