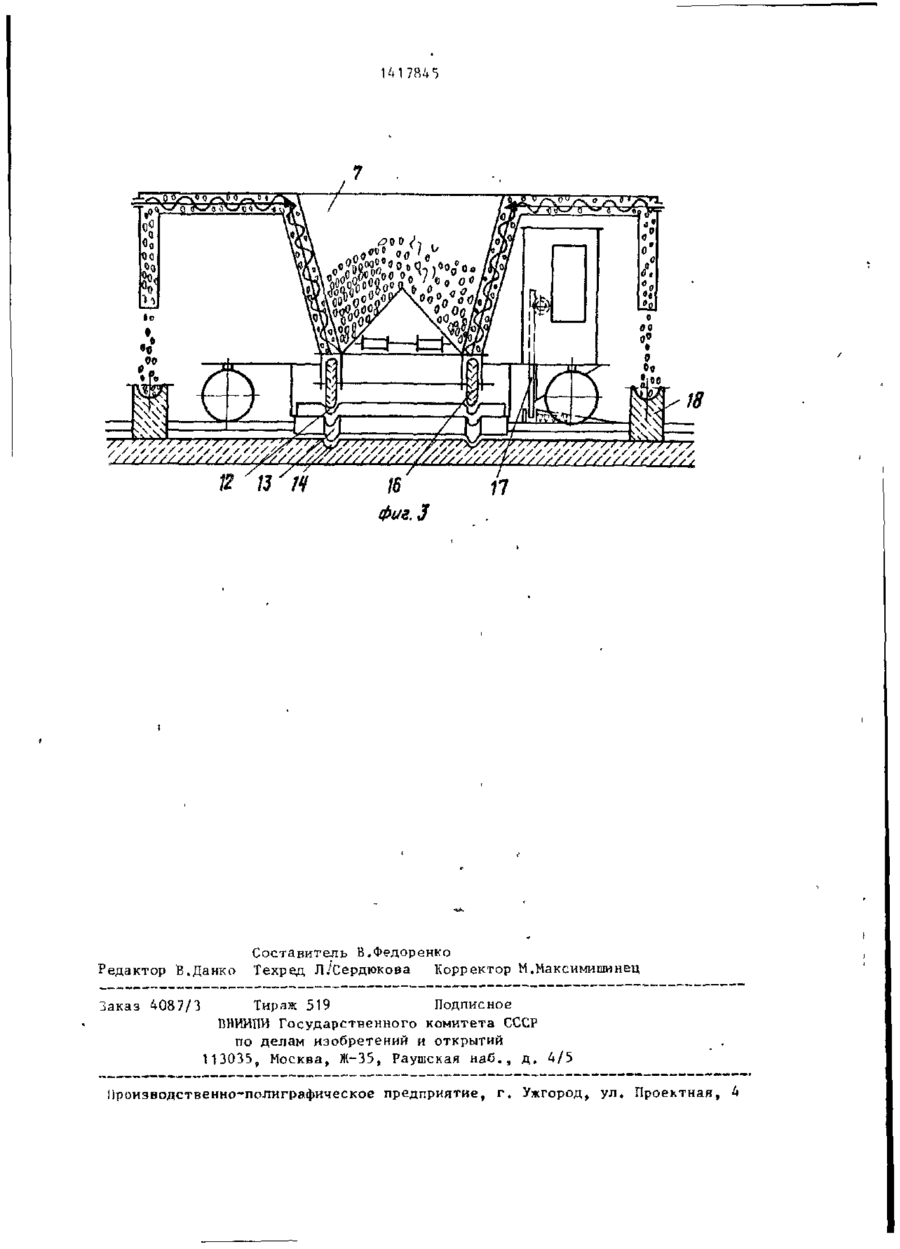

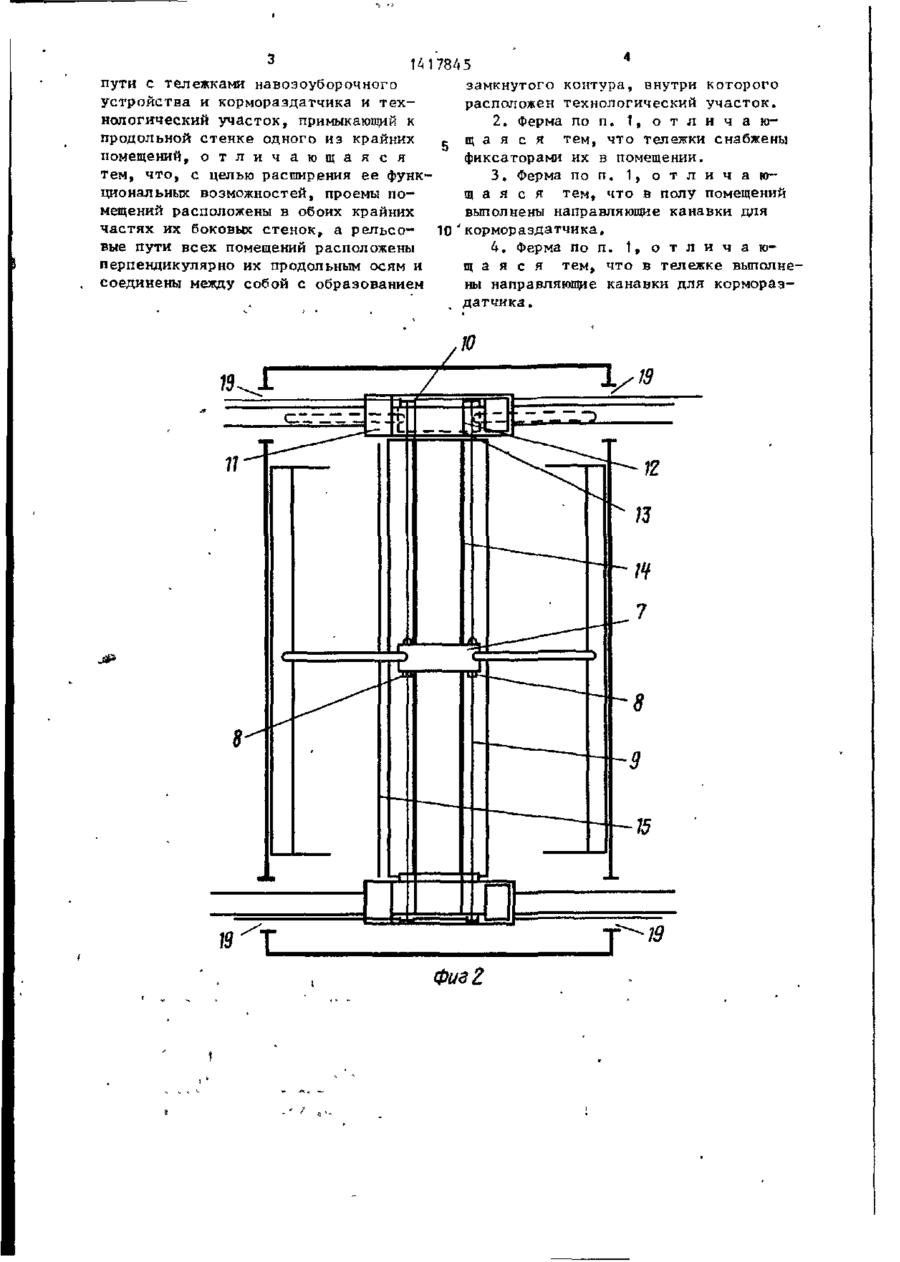

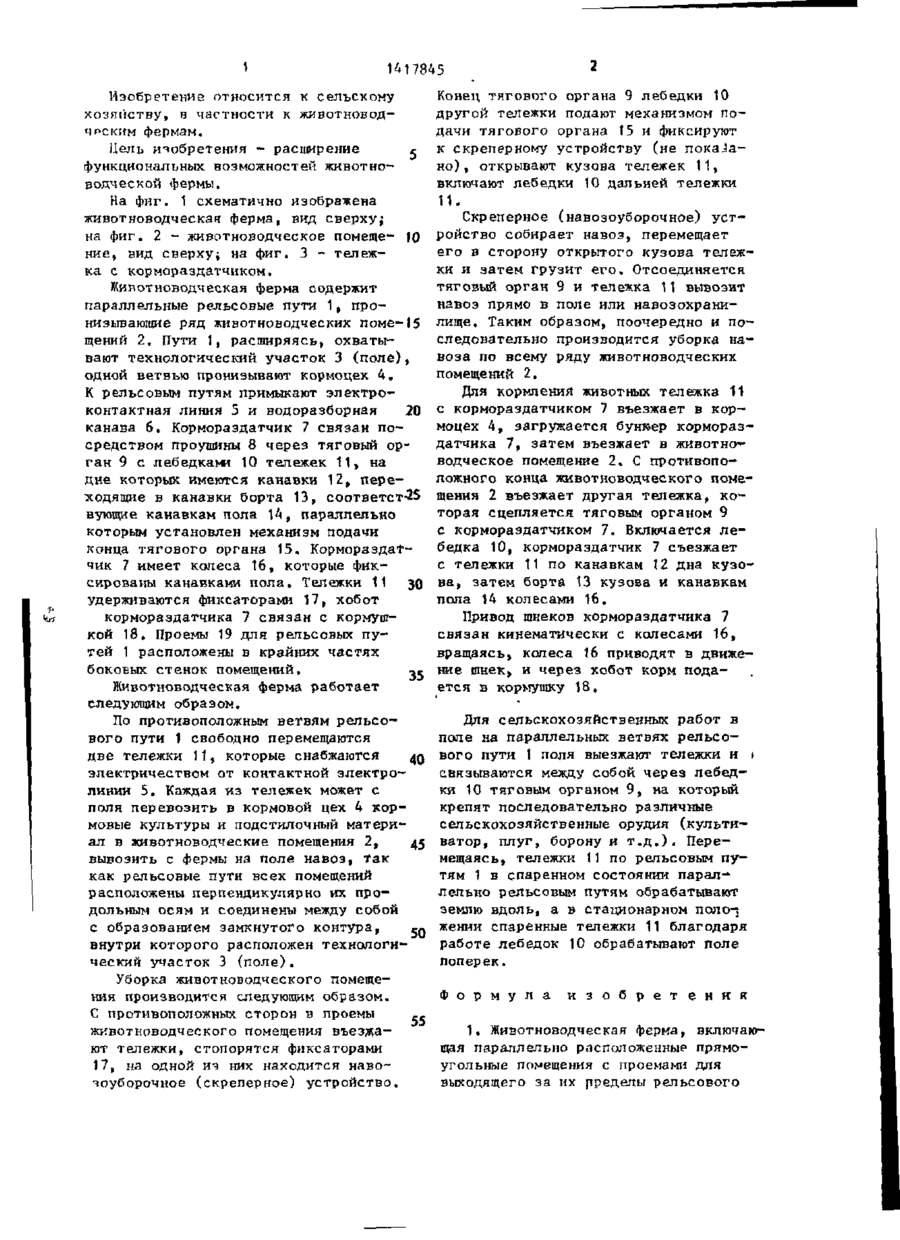

Изобретение относится к с е л ь с к о му х о з я й с т в у . Цель изобретения - р а с ширение функциональных возможностей. Ферма содержит параллельные рельсовые пути 1, пронизывающие ряд животноводч е с к и х помещений 2, Пути, расширяясь» охватывают технологический участок 3 (поле)и проходят через кормоцех 4, К рельсовым путям примыкает электроконтактная линия 5.На рельсовых направляющих имеются тележки навозоуборочного устройства и кормораздатчика. Проемы для рельсовых путей 1 расположены в крайних частях боковых стенок помещений 2. Репьсовые пути всех помещений 2 соединены между собой с образованием замкнутого контура, в котором расположен технологический участок 3. В процессе работы с помощью устройства для уборки навоза производят уборку в помещениях 2. Кормораздатчиком подают животным корм- С помощью различных землеобрабатывающих устройств производят работы на технологическом участке. 3 я.п. ф-лы,3 ил. -.2 О г •щ Фиг г " 1417845 Изобретение относится к сельскому хозяйству, в частности к ЖИВОТНОЕодчрским фермам. Цель изобретения - расширение с функциональных возможностей животноводческой фермы. На фиг. 1 схематично изображена животноводческая ферма, вид сверху; на фиг. 2 - животноводческое помете- Ю ниє, вид сверхуj на фиг. 3 - тележка с кормораздатчиком. Жияотноводческая ферма содержит параллельные рельсовые пути 1, пронизывающие ряд животноводческих поме-15 щений 2. Пути 1, расширяясь, охватывают технологический участок 3 ( п о л е ) , одной ветвью пронизывают кормоцех 4 , К рельсовым путям примыкают электроконтактная линия 5 и водоразборная 20 канава 6. Кормораздатчик 7 связан посредством проушины 8 через тяговый орган 9 с лебедками 10 тележек 11, на дне которых имеются канавки 12, п е р е ходящие в канавки борта 13, соответст-25 вующие канавкам пола 14, параллельно которым установлен механизм подачи конца тягового органа 15. Кормораздатчик 7 имеет колеса 16, которые фиксированы канавками пола. Тележки 11 30 удерживаются фиксаторами 17, хобот кормораздатчика 7 связан с кормушкой 18. Проемы 19 для рельсовых путей 1 расположены в крайних частях боковых стенок помещений. 35 Животноводческая ферма работает следующим образом. По противоположным ветвям рель сового пути 1 свободно перемещаются две тележки 11, которые снабжаются до электричеством от контактной электролинии 5, Каждая из тележек может с поля перевозить в кормовой цех 4 кормовые культуры и подстилочный материал в животноводческие помещения 2, 45 вывоэить с фермы на поле навоз, так как рельсовые пути всех помещений расположены перпендикулярно их продольным осям и соединены между собой с образованием замкнутого контура, « внутри которого расположен технологический участок 3 ( п о л е ) . Уборка животноводческого помещения производится следующим образом. С противоположных сторон в проемы 55 животноводческого помещения въезжают тележки, стопорятся фиксаторами 17, на одной из них находится навочоуборочное (скреперное) устройство. Конец тягового органа 9 лебедки 10 другой тележки подают механизмом подачи тягового органа 15 и фиксируют к скреперному устройству (не покаіано), открывают кузова тележек 11, включают лебедки 10 дальней тележки 11. Скреперное (навозоуборочное) устройство собирает навоз, перемещает его в сторону открытого кузова тележки и затем грузит его. Отсоединяется тяговый орган 9 и тележка 11 вывозит навоз прямо в поле или навозохранилище. Таким образом, поочередно и последовательно производится уборка навоза по всему ряду животноводческих помещений 2. Для кормления животных тележка 11 с кормораздатчиком 7 въезжает в кормоцех 4, загружается бункер кормораздатчика 7, затем въезжает в животноводческое помещение 2. С противоположного конца животноводческого помещения 2 въезжает другая тележка, которая сцепляется тяговым органом 9 с кормораздатчиком 7. Включается лебедка 10, кормораздатчик 7 съезжает с тележки 11 по канавкам 12 дна кузова, затем борта 13 кузова и канавкам пола 14 колесами 16. Привод шнеков кормораздатчика 7 связан кинематически с колесами 16, вращаясь, колеса 16 приводят в движение шнек, и через хобот корм подается в кормушку 18. Для сельскохозяйственных работ в поле на параллельных ветвях рельсового пути 1 поля выезжают тележки и t связываются между собой через лебедки 10 тяговым органом 9, на который крепят последовательно различные сельскохозяйственные орудия (культиватор, плуг, борону и т.д.). Перемещаясь, тележки 11 по рельсовым путям 1 в спаренном состоянии параллельно рельсовым путям обрабатывают землю вдоль, а в стационарном поло-; жении спаренные тележки 11 благодаря работе лебедок 10 обрабатывают поле поперек. Ф о р м у л а и з о б р е т е н и я 1. Животноводческая ферма, включающая параллельно расположенные прямоугольные помещения с проемами для выходящего за их пределы рельсового 17845 замкнутого контура, внутри которого пути с тележками навозоуборочного расположен технологический участок. устройства и кормораздатчика и тех2. Ферма по п. 1, о т л и ч а ю нологический участок, примыкающий к продольной стенке одного из крайних с щ а я с я тем, что тележки снабжены помещений, о т л и ч а ю щ а я с я фиксаторами их в помещении. тем, что, с целью расширения ее функ3 . Ферма по п. 1, о т л и ч а ю циональных возможностей, проемы пощ а я с я тем, что в полу помещений мещений расположены в обоих крайних выполнены направляющие канавки для частях их боковых стенок, а рельсо- 10 'кормораздатчика. вые пути всех помещений расположены 4 . Ферма по п. 1, о т л и ч а ю перпендикулярно их продольным осям и щ а я с я тем, что в тележке выполнесоединены между собой с образованием ны направляющие канавки для кормораздатчика . Фиг г H17R4 Редактор В.Данко Заказ 4087/3 Составитель В.Федоренко Техред Jl/Сердюкова Корректор М.Максимишинец Тираж 519 Подписное ВНИИШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,
