Віброударний сепаратор для очищення сипучих сумішей

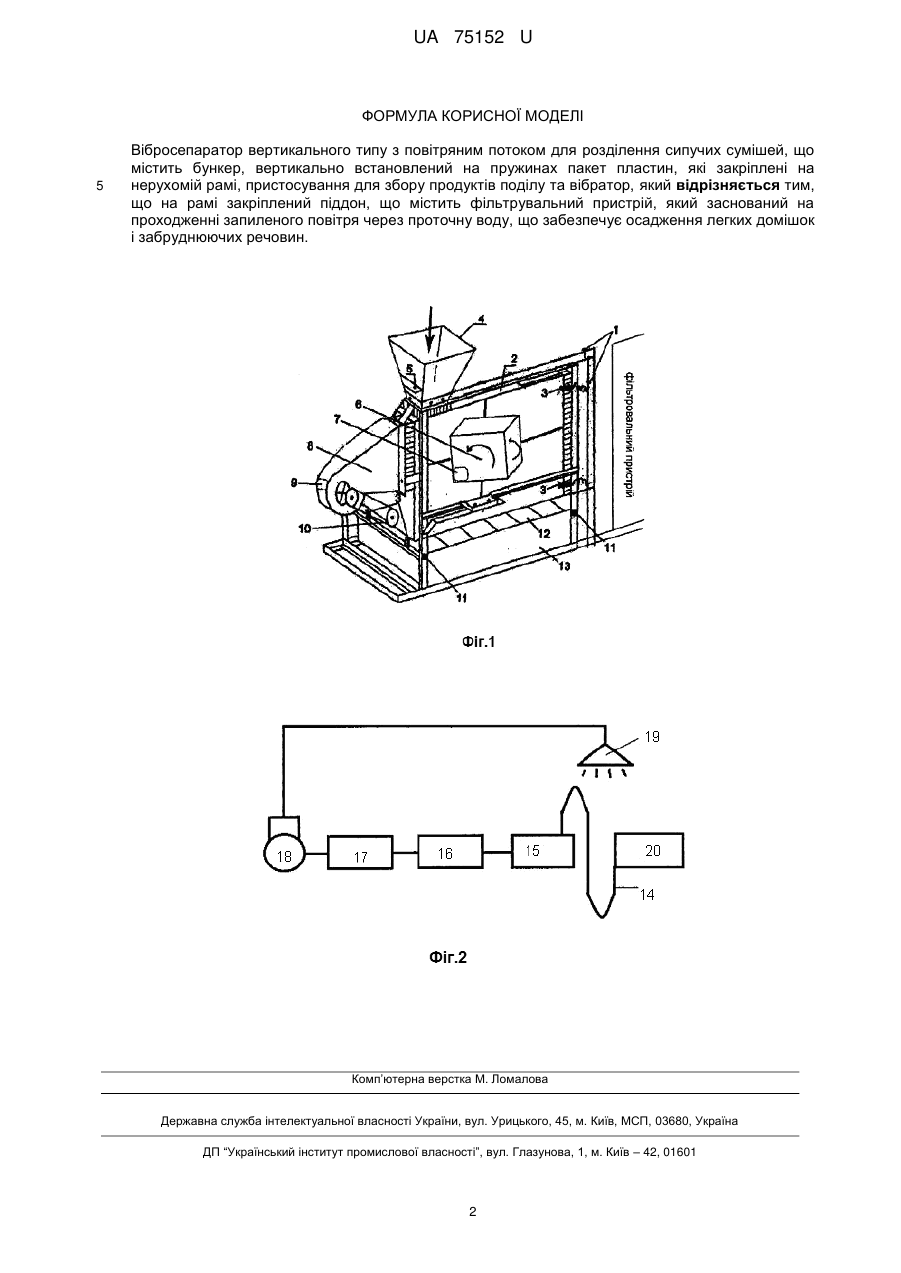

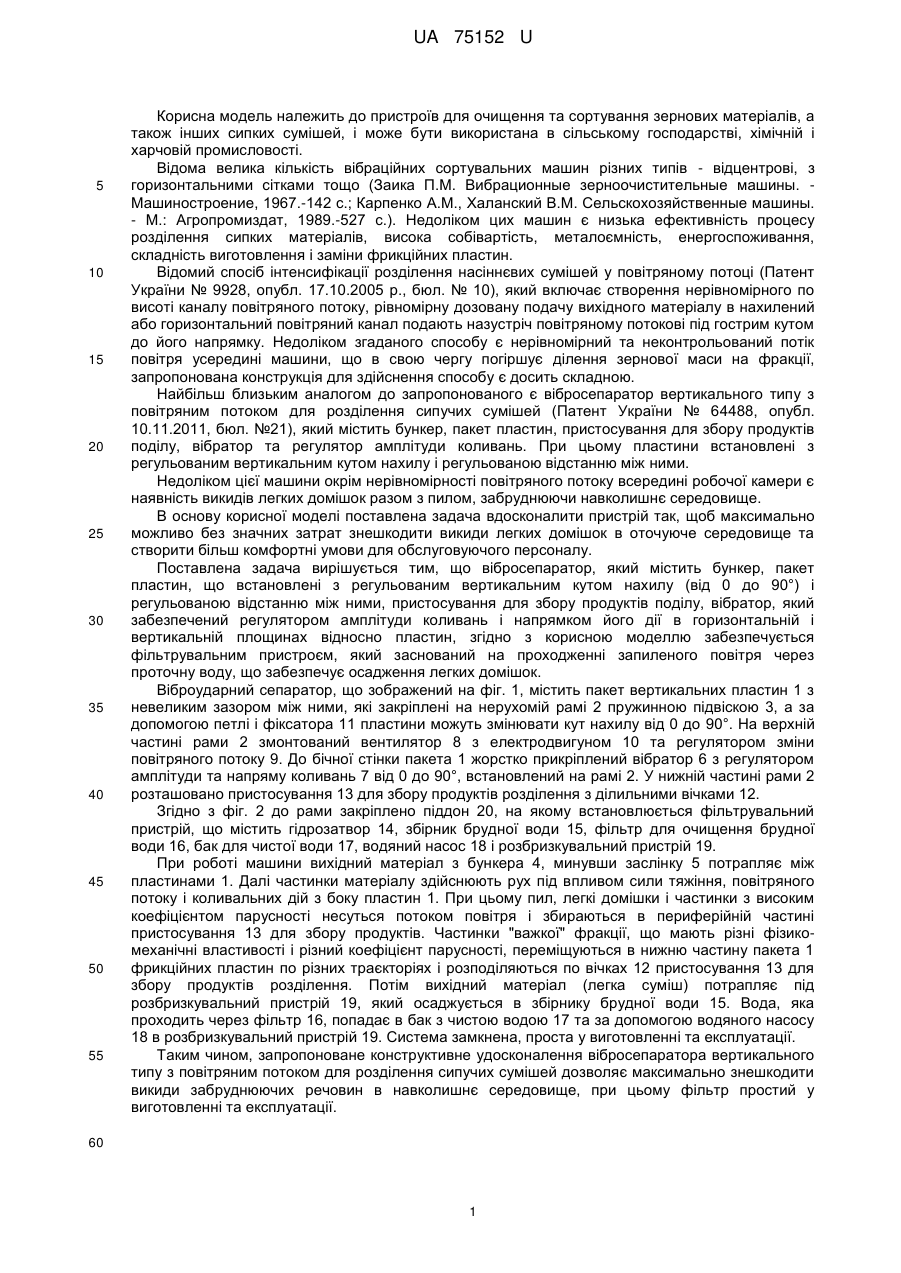

Реферат: UA 75152 U UA 75152 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для очищення та сортування зернових матеріалів, а також інших сипких сумішей, і може бути використана в сільському господарстві, хімічній і харчовій промисловості. Відома велика кількість вібраційних сортувальних машин різних типів - відцентрові, з горизонтальними сітками тощо (Заика П.М. Вибрационные зерноочистительные машины. Машиностроение, 1967.-142 с.; Карпенко A.M., Халанский В.М. Сельскохозяйственные машины. - М.: Агропромиздат, 1989.-527 с.). Недоліком цих машин є низька ефективність процесу розділення сипких матеріалів, висока собівартість, металоємність, енергоспоживання, складність виготовлення і заміни фрикційних пластин. Відомий спосіб інтенсифікації розділення насіннєвих сумішей у повітряному потоці (Патент України № 9928, опубл. 17.10.2005 р., бюл. № 10), який включає створення нерівномірного по висоті каналу повітряного потоку, рівномірну дозовану подачу вихідного матеріалу в нахилений або горизонтальний повітряний канал подають назустріч повітряному потокові під гострим кутом до його напрямку. Недоліком згаданого способу є нерівномірний та неконтрольований потік повітря усередині машини, що в свою чергу погіршує ділення зернової маси на фракції, запропонована конструкція для здійснення способу є досить складною. Найбільш близьким аналогом до запропонованого є вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей (Патент України № 64488, опубл. 10.11.2011, бюл. №21), який містить бункер, пакет пластин, пристосування для збору продуктів поділу, вібратор та регулятор амплітуди коливань. При цьому пластини встановлені з регульованим вертикальним кутом нахилу і регульованою відстанню між ними. Недоліком цієї машини окрім нерівномірності повітряного потоку всередині робочої камери є наявність викидів легких домішок разом з пилом, забруднюючи навколишнє середовище. В основу корисної моделі поставлена задача вдосконалити пристрій так, щоб максимально можливо без значних затрат знешкодити викиди легких домішок в оточуюче середовище та створити більш комфортні умови для обслуговуючого персоналу. Поставлена задача вирішується тим, що вібросепаратор, який містить бункер, пакет пластин, що встановлені з регульованим вертикальним кутом нахилу (від 0 до 90°) і регульованою відстанню між ними, пристосування для збору продуктів поділу, вібратор, який забезпечений регулятором амплітуди коливань і напрямком його дії в горизонтальній і вертикальній площинах відносно пластин, згідно з корисною моделлю забезпечується фільтрувальним пристроєм, який заснований на проходженні запиленого повітря через проточну воду, що забезпечує осадження легких домішок. Віброударний сепаратор, що зображений на фіг. 1, містить пакет вертикальних пластин 1 з невеликим зазором між ними, які закріплені на нерухомій рамі 2 пружинною підвіскою 3, а за допомогою петлі і фіксатора 11 пластини можуть змінювати кут нахилу від 0 до 90°. На верхній частині рами 2 змонтований вентилятор 8 з електродвигуном 10 та регулятором зміни повітряного потоку 9. До бічної стінки пакета 1 жорстко прикріплений вібратор 6 з регулятором амплітуди та напряму коливань 7 від 0 до 90°, встановлений на рамі 2. У нижній частині рами 2 розташовано пристосування 13 для збору продуктів розділення з ділильними вічками 12. Згідно з фіг. 2 до рами закріплено піддон 20, на якому встановлюється фільтрувальний пристрій, що містить гідрозатвор 14, збірник брудної води 15, фільтр для очищення брудної води 16, бак для чистої води 17, водяний насос 18 і розбризкувальний пристрій 19. При роботі машини вихідний матеріал з бункера 4, минувши заслінку 5 потрапляє між пластинами 1. Далі частинки матеріалу здійснюють рух під впливом сили тяжіння, повітряного потоку і коливальних дій з боку пластин 1. При цьому пил, легкі домішки і частинки з високим коефіцієнтом парусності несуться потоком повітря і збираються в периферійній частині пристосування 13 для збору продуктів. Частинки "важкої" фракції, що мають різні фізикомеханічні властивості і різний коефіцієнт парусності, переміщуються в нижню частину пакета 1 фрикційних пластин по різних траєкторіях і розподіляються по вічках 12 пристосування 13 для збору продуктів розділення. Потім вихідний матеріал (легка суміш) потрапляє під розбризкувальний пристрій 19, який осаджується в збірнику брудної води 15. Вода, яка проходить через фільтр 16, попадає в бак з чистою водою 17 та за допомогою водяного насосу 18 в розбризкувальний пристрій 19. Система замкнена, проста у виготовленні та експлуатації. Таким чином, запропоноване конструктивне удосконалення вібросепаратора вертикального типу з повітряним потоком для розділення сипучих сумішей дозволяє максимально знешкодити викиди забруднюючих речовин в навколишнє середовище, при цьому фільтр простий у виготовленні та експлуатації. 60 1 UA 75152 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей, що містить бункер, вертикально встановлений на пружинах пакет пластин, які закріплені на нерухомій рамі, пристосування для збору продуктів поділу та вібратор, який відрізняється тим, що на рамі закріплений піддон, що містить фільтрувальний пристрій, який заснований на проходженні запиленого повітря через проточну воду, що забезпечує осадження легких домішок і забруднюючих речовин. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
