Щит універсальний трансформований

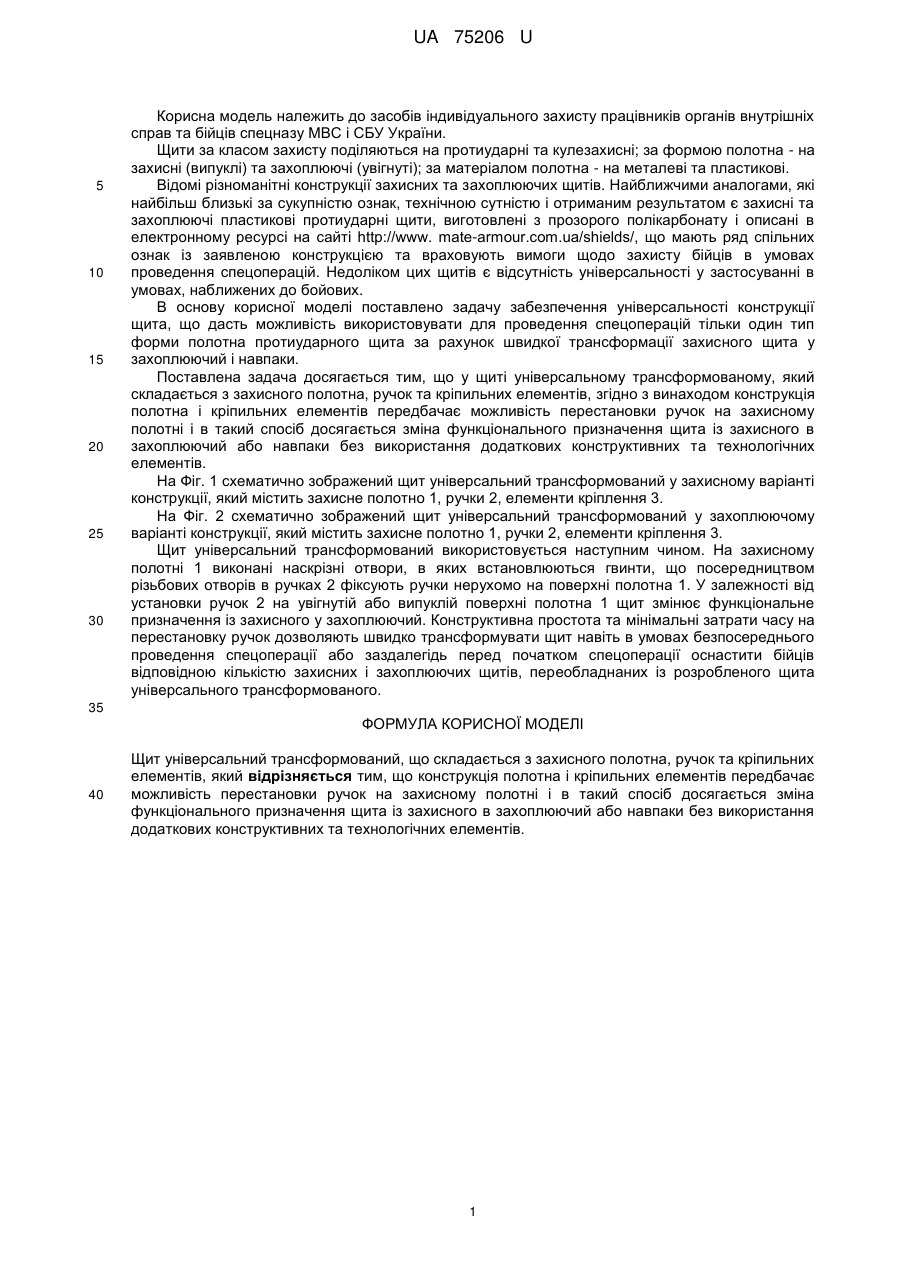

Реферат: Щит універсальний трансформований складається з захисного полотна, ручок та кріпильних елементів. Конструкція полотна і кріпильних елементів передбачає можливість перестановки ручок на захисному полотні для забезпечення можливості зміни функціонального призначення щита із захисного в захоплюючий або навпаки без використання додаткових конструктивних та технологічних елементів. UA 75206 U (12) UA 75206 U UA 75206 U 5 10 15 20 25 30 Корисна модель належить до засобів індивідуального захисту працівників органів внутрішніх справ та бійців спецназу МВС і СБУ України. Щити за класом захисту поділяються на протиударні та кулезахисні; за формою полотна - на захисні (випуклі) та захоплюючі (увігнуті); за матеріалом полотна - на металеві та пластикові. Відомі різноманітні конструкції захисних та захоплюючих щитів. Найближчими аналогами, які найбільш близькі за сукупністю ознак, технічною сутністю і отриманим результатом є захисні та захоплюючі пластикові протиударні щити, виготовлені з прозорого полікарбонату і описані в електронному ресурсі на сайті http://www. mate-armour.com.ua/shields/, що мають ряд спільних ознак із заявленою конструкцією та враховують вимоги щодо захисту бійців в умовах проведення спецоперацій. Недоліком цих щитів є відсутність універсальності у застосуванні в умовах, наближених до бойових. В основу корисної моделі поставлено задачу забезпечення універсальності конструкції щита, що дасть можливість використовувати для проведення спецоперацій тільки один тип форми полотна протиударного щита за рахунок швидкої трансформації захисного щита у захоплюючий і навпаки. Поставлена задача досягається тим, що у щиті універсальному трансформованому, який складається з захисного полотна, ручок та кріпильних елементів, згідно з винаходом конструкція полотна і кріпильних елементів передбачає можливість перестановки ручок на захисному полотні і в такий спосіб досягається зміна функціонального призначення щита із захисного в захоплюючий або навпаки без використання додаткових конструктивних та технологічних елементів. На Фіг. 1 схематично зображений щит універсальний трансформований у захисному варіанті конструкції, який містить захисне полотно 1, ручки 2, елементи кріплення 3. На Фіг. 2 схематично зображений щит універсальний трансформований у захоплюючому варіанті конструкції, який містить захисне полотно 1, ручки 2, елементи кріплення 3. Щит універсальний трансформований використовується наступним чином. На захисному полотні 1 виконані наскрізні отвори, в яких встановлюються гвинти, що посередництвом різьбових отворів в ручках 2 фіксують ручки нерухомо на поверхні полотна 1. У залежності від установки ручок 2 на увігнутій або випуклій поверхні полотна 1 щит змінює функціональне призначення із захисного у захоплюючий. Конструктивна простота та мінімальні затрати часу на перестановку ручок дозволяють швидко трансформувати щит навіть в умовах безпосереднього проведення спецоперації або заздалегідь перед початком спецоперації оснастити бійців відповідною кількістю захисних і захоплюючих щитів, переобладнаних із розробленого щита універсального трансформованого. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Щит універсальний трансформований, що складається з захисного полотна, ручок та кріпильних елементів, який відрізняється тим, що конструкція полотна і кріпильних елементів передбачає можливість перестановки ручок на захисному полотні і в такий спосіб досягається зміна функціонального призначення щита із захисного в захоплюючий або навпаки без використання додаткових конструктивних та технологічних елементів. 1 UA 75206 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
