Сушарка псевдозрідженого шару

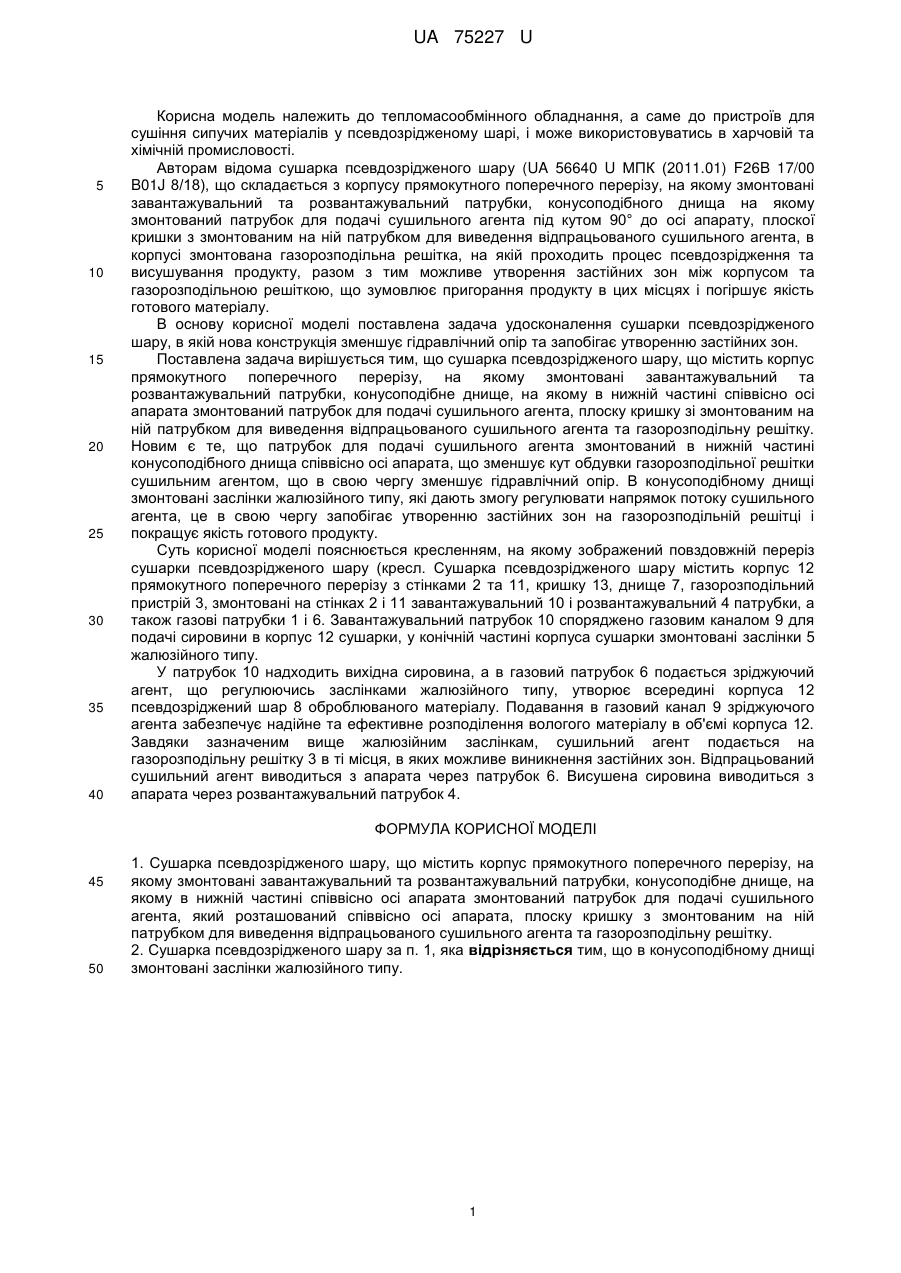

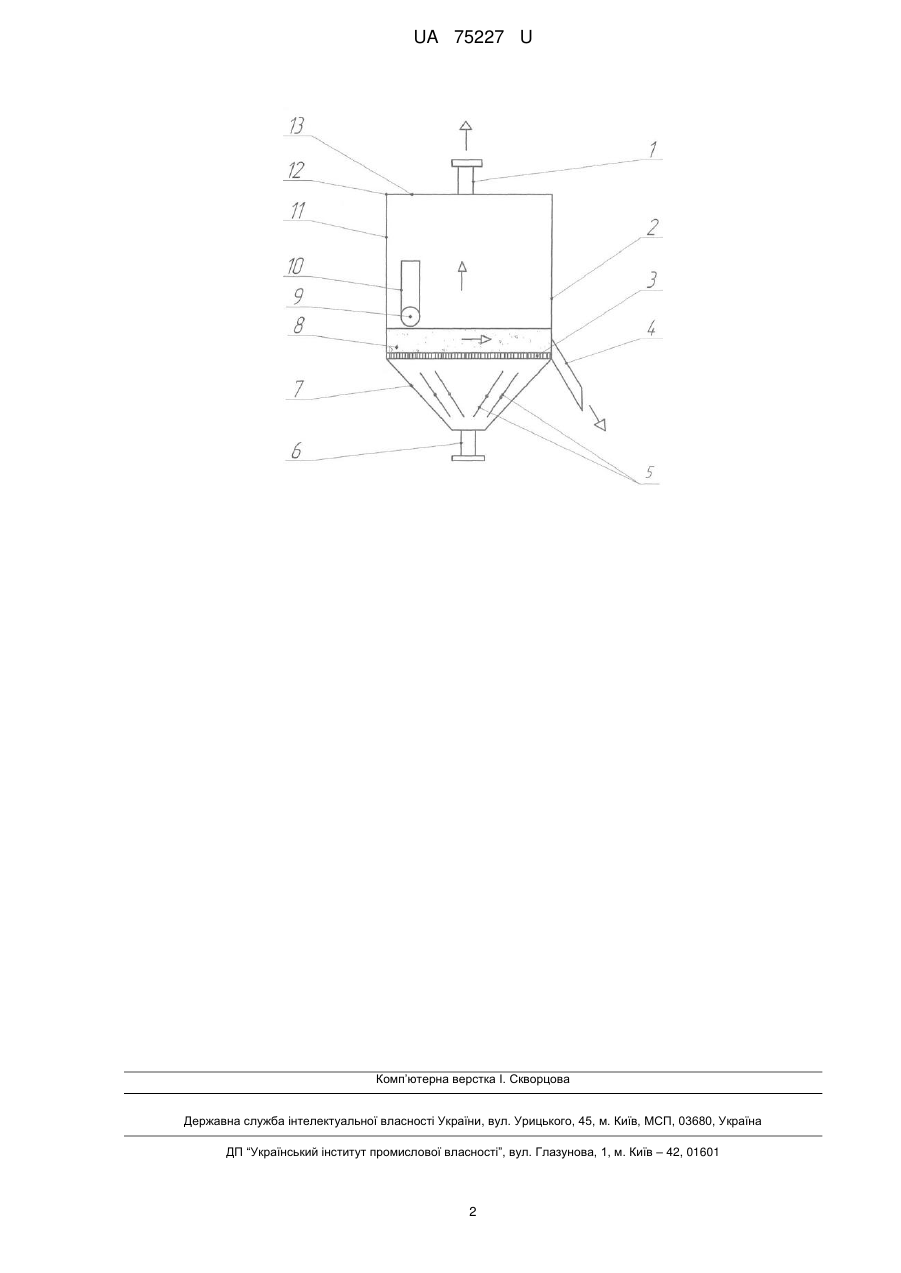

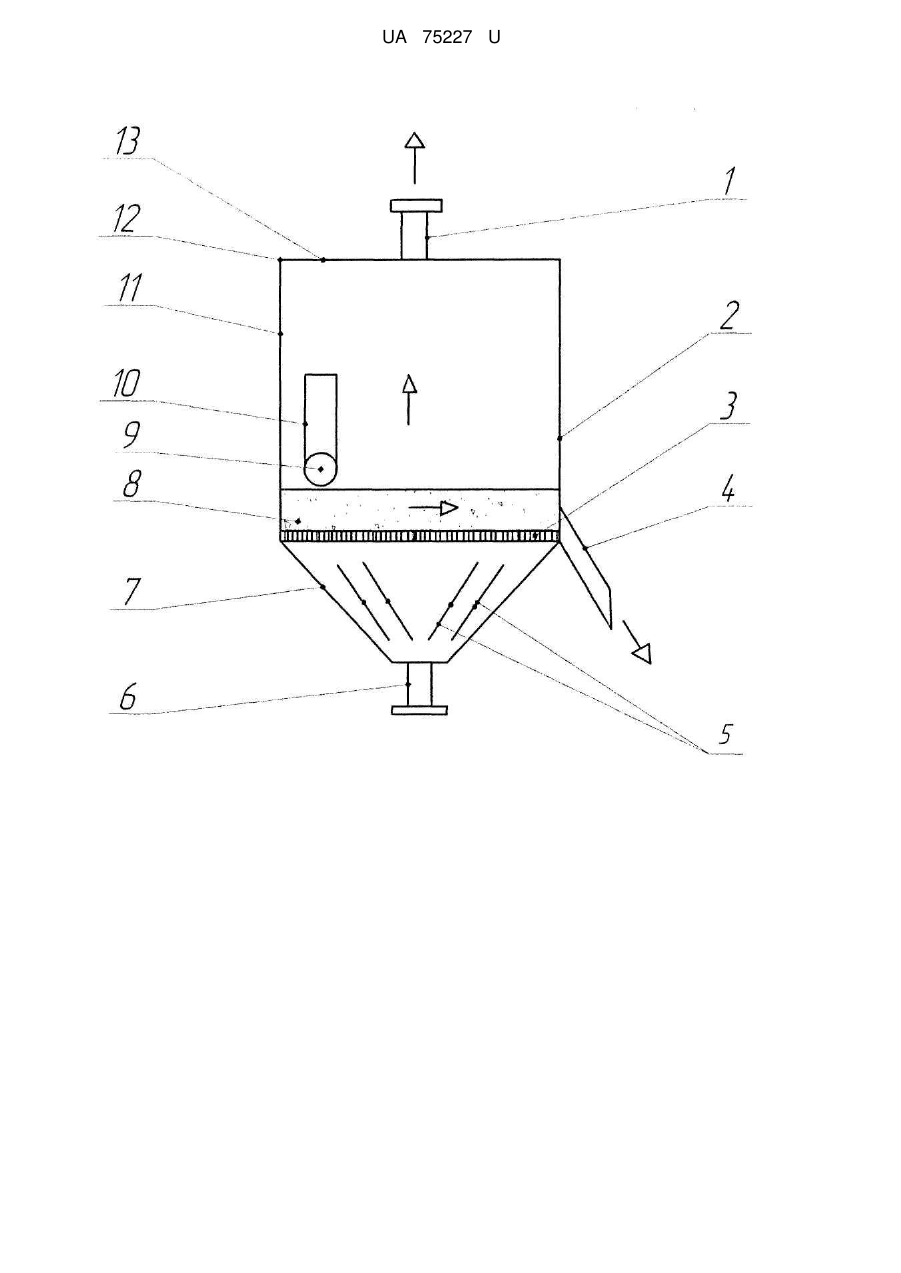

Реферат: Сушарка псевдозрідженого шару містить корпус прямокутного поперечного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібне днище, на якому в нижній частині співвісно осі апарата змонтований патрубок для подачі сушильного агента, який розташований співвісно осі апарата, плоску кришку з змонтованим на ній патрубком для виведення відпрацьованого сушильного агента та газорозподільну решітку. UA 75227 U (54) СУШАРКА ПСЕВДОЗРІДЖЕНОГО ШАРУ UA 75227 U UA 75227 U 5 10 15 20 25 30 35 40 Корисна модель належить до тепломасообмінного обладнання, а саме до пристроїв для сушіння сипучих матеріалів у псевдозрідженому шарі, і може використовуватись в харчовій та хімічній промисловості. Авторам відома сушарка псевдозрідженого шару (UA 56640 U МПК (2011.01) F26B 17/00 B01J 8/18), що складається з корпусу прямокутного поперечного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібного днища на якому змонтований патрубок для подачі сушильного агента під кутом 90° до осі апарату, плоскої кришки з змонтованим на ній патрубком для виведення відпрацьованого сушильного агента, в корпусі змонтована газорозподільна решітка, на якій проходить процес псевдозрідження та висушування продукту, разом з тим можливе утворення застійних зон між корпусом та газорозподільною решіткою, що зумовлює пригорання продукту в цих місцях і погіршує якість готового матеріалу. В основу корисної моделі поставлена задача удосконалення сушарки псевдозрідженого шару, в якій нова конструкція зменшує гідравлічний опір та запобігає утворенню застійних зон. Поставлена задача вирішується тим, що сушарка псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібне днище, на якому в нижній частині співвісно осі апарата змонтований патрубок для подачі сушильного агента, плоску кришку зі змонтованим на ній патрубком для виведення відпрацьованого сушильного агента та газорозподільну решітку. Новим є те, що патрубок для подачі сушильного агента змонтований в нижній частині конусоподібного днища співвісно осі апарата, що зменшує кут обдувки газорозподільної решітки сушильним агентом, що в свою чергу зменшує гідравлічний опір. В конусоподібному днищі змонтовані заслінки жалюзійного типу, які дають змогу регулювати напрямок потоку сушильного агента, це в свою чергу запобігає утворенню застійних зон на газорозподільній решітці і покращує якість готового продукту. Суть корисної моделі пояснюється кресленням, на якому зображений повздовжній переріз сушарки псевдозрідженого шару (кресл. Сушарка псевдозрідженого шару містить корпус 12 прямокутного поперечного перерізу з стінками 2 та 11, кришку 13, днище 7, газорозподільний пристрій 3, змонтовані на стінках 2 і 11 завантажувальний 10 і розвантажувальний 4 патрубки, а також газові патрубки 1 і 6. Завантажувальний патрубок 10 споряджено газовим каналом 9 для подачі сировини в корпус 12 сушарки, у конічній частині корпуса сушарки змонтовані заслінки 5 жалюзійного типу. У патрубок 10 надходить вихідна сировина, а в газовий патрубок 6 подається зріджуючий агент, що регулюючись заслінками жалюзійного типу, утворює всередині корпуса 12 псевдозріджений шар 8 оброблюваного матеріалу. Подавання в газовий канал 9 зріджуючого агента забезпечує надійне та ефективне розподілення вологого матеріалу в об'ємі корпуса 12. Завдяки зазначеним вище жалюзійним заслінкам, сушильний агент подається на газорозподільну решітку 3 в ті місця, в яких можливе виникнення застійних зон. Відпрацьований сушильний агент виводиться з апарата через патрубок 6. Висушена сировина виводиться з апарата через розвантажувальний патрубок 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Сушарка псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, на якому змонтовані завантажувальний та розвантажувальний патрубки, конусоподібне днище, на якому в нижній частині співвісно осі апарата змонтований патрубок для подачі сушильного агента, який розташований співвісно осі апарата, плоску кришку з змонтованим на ній патрубком для виведення відпрацьованого сушильного агента та газорозподільну решітку. 2. Сушарка псевдозрідженого шару за п. 1, яка відрізняється тим, що в конусоподібному днищі змонтовані заслінки жалюзійного типу. 1 UA 75227 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
