Затиск ремонтний “рс-dпр”
Формула / Реферат

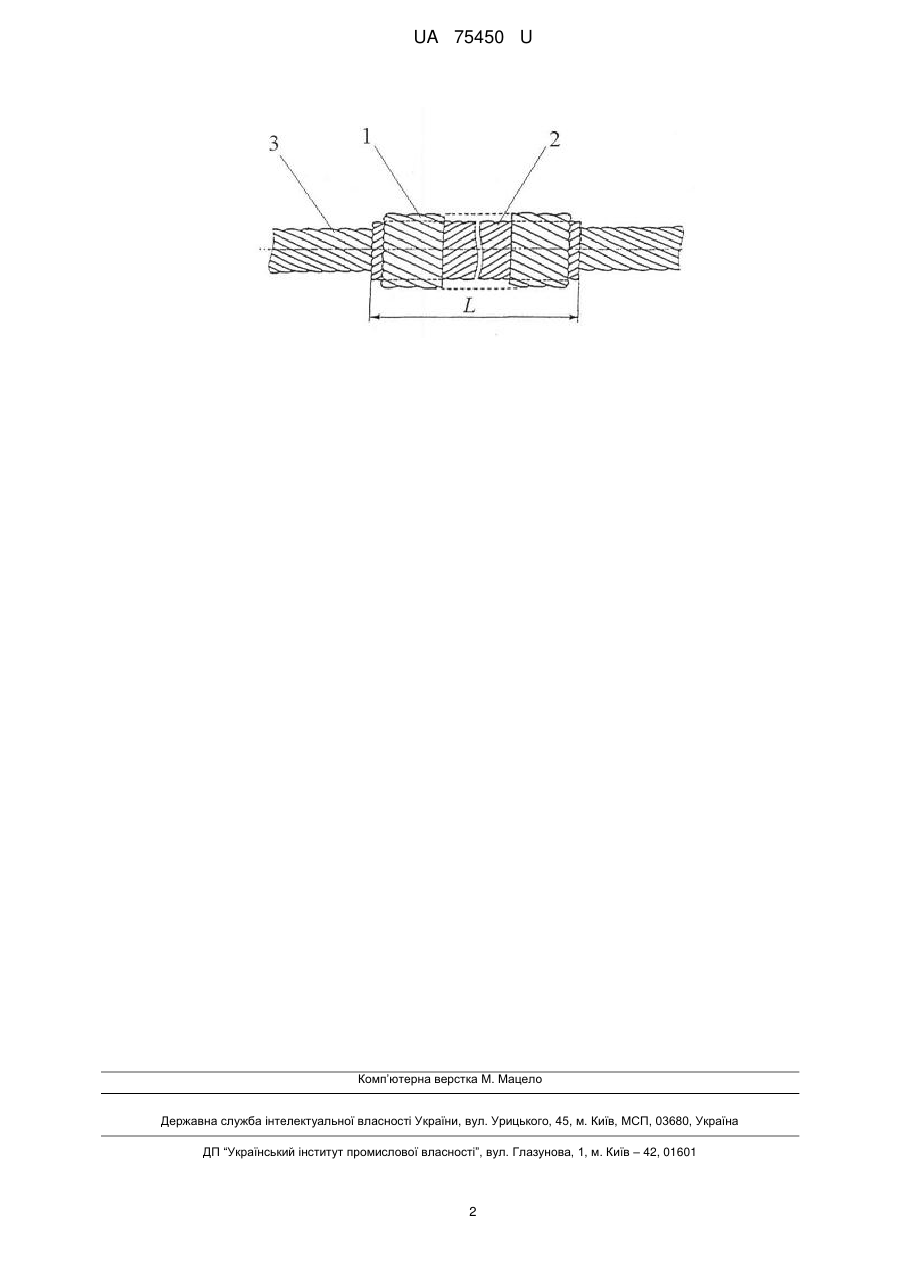

Затиск ремонтний, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у вигляді протектора-фіксатора, що навивається, виконаного з комплекту спіралей із стальних оцинкованих дротів з правосторонньою навивкою, з'єднувач виконаний у вигляді струмопровідного повиву з окремих спіралей алюмінієвих або із алюмінієвого сплаву дротів з лівосторонньою навивкою.
Текст

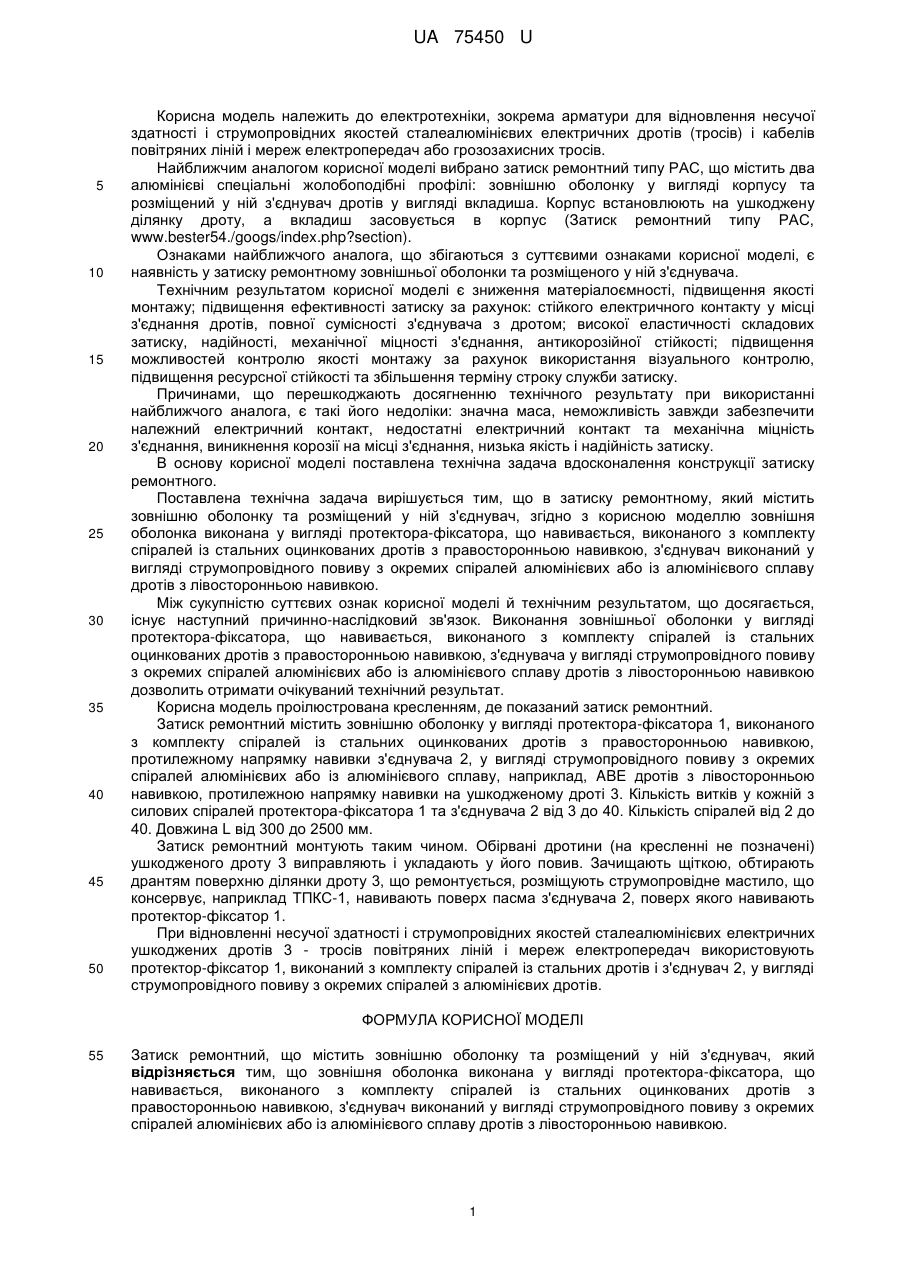

Реферат: UA 75450 U UA 75450 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки, зокрема арматури для відновлення несучої здатності і струмопровідних якостей сталеалюмінієвих електричних дротів (тросів) і кабелів повітряних ліній і мереж електропередач або грозозахисних тросів. Найближчим аналогом корисної моделі вибрано затиск ремонтний типу РАС, що містить два алюмінієві спеціальні жолобоподібні профілі: зовнішню оболонку у вигляді корпусу та розміщений у ній з'єднувач дротів у вигляді вкладиша. Корпус встановлюють на ушкоджену ділянку дроту, а вкладиш засовується в корпус (Затиск ремонтний типу РАС, www.bester54./googs/index.php?section). Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у затиску ремонтному зовнішньої оболонки та розміщеного у ній з'єднувача. Технічним результатом корисної моделі є зниження матеріалоємності, підвищення якості монтажу; підвищення ефективності затиску за рахунок: стійкого електричного контакту у місці з'єднання дротів, повної сумісності з'єднувача з дротом; високої еластичності складових затиску, надійності, механічної міцності з'єднання, антикорозійної стійкості; підвищення можливостей контролю якості монтажу за рахунок використання візуального контролю, підвищення ресурсної стійкості та збільшення терміну строку служби затиску. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: значна маса, неможливість завжди забезпечити належний електричний контакт, недостатні електричний контакт та механічна міцність з'єднання, виникнення корозії на місці з'єднання, низька якість і надійність затиску. В основу корисної моделі поставлена технічна задача вдосконалення конструкції затиску ремонтного. Поставлена технічна задача вирішується тим, що в затиску ремонтному, який містить зовнішню оболонку та розміщений у ній з'єднувач, згідно з корисною моделлю зовнішня оболонка виконана у вигляді протектора-фіксатора, що навивається, виконаного з комплекту спіралей із стальних оцинкованих дротів з правосторонньою навивкою, з'єднувач виконаний у вигляді струмопровідного повиву з окремих спіралей алюмінієвих або із алюмінієвого сплаву дротів з лівосторонньою навивкою. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконання зовнішньої оболонки у вигляді протектора-фіксатора, що навивається, виконаного з комплекту спіралей із стальних оцинкованих дротів з правосторонньою навивкою, з'єднувача у вигляді струмопровідного повиву з окремих спіралей алюмінієвих або із алюмінієвого сплаву дротів з лівосторонньою навивкою дозволить отримати очікуваний технічний результат. Корисна модель проілюстрована кресленням, де показаний затиск ремонтний. Затиск ремонтний містить зовнішню оболонку у вигляді протектора-фіксатора 1, виконаного з комплекту спіралей із стальних оцинкованих дротів з правосторонньою навивкою, протилежному напрямку навивки з'єднувача 2, у вигляді струмопровідного повиву з окремих спіралей алюмінієвих або із алюмінієвого сплаву, наприклад, ABE дротів з лівосторонньою навивкою, протилежною напрямку навивки на ушкодженому дроті 3. Кількість витків у кожній з силових спіралей протектора-фіксатора 1 та з'єднувача 2 від 3 до 40. Кількість спіралей від 2 до 40. Довжина L від 300 до 2500 мм. Затиск ремонтний монтують таким чином. Обірвані дротини (на кресленні не позначені) ушкодженого дроту 3 виправляють і укладають у його повив. Зачищають щіткою, обтирають дрантям поверхню ділянки дроту 3, що ремонтується, розміщують струмопровідне мастило, що консервує, наприклад ТПКС-1, навивають поверх пасма з'єднувача 2, поверх якого навивають протектор-фіксатор 1. При відновленні несучої здатності і струмопровідних якостей сталеалюмінієвих електричних ушкоджених дротів 3 - тросів повітряних ліній і мереж електропередач використовують протектор-фіксатор 1, виконаний з комплекту спіралей із стальних дротів і з'єднувач 2, у вигляді струмопровідного повиву з окремих спіралей з алюмінієвих дротів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Затиск ремонтний, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у вигляді протектора-фіксатора, що навивається, виконаного з комплекту спіралей із стальних оцинкованих дротів з правосторонньою навивкою, з'єднувач виконаний у вигляді струмопровідного повиву з окремих спіралейалюмінієвих або із алюмінієвого сплаву дротів з лівосторонньою навивкою. 1 UA 75450 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRepair clamp "rs-dpr"
Автори англійськоюAlimanska Hanna Volodymyrivna
Назва патенту російськоюЗажим ремонтный "рс-дпр
Автори російськоюАлиманская Анна Владимировна
МПК / Мітки
МПК: H02G 7/00
Мітки: затиск, ремонтний, рс-dпр
