Затиск натяжний “нсо-dпрп”

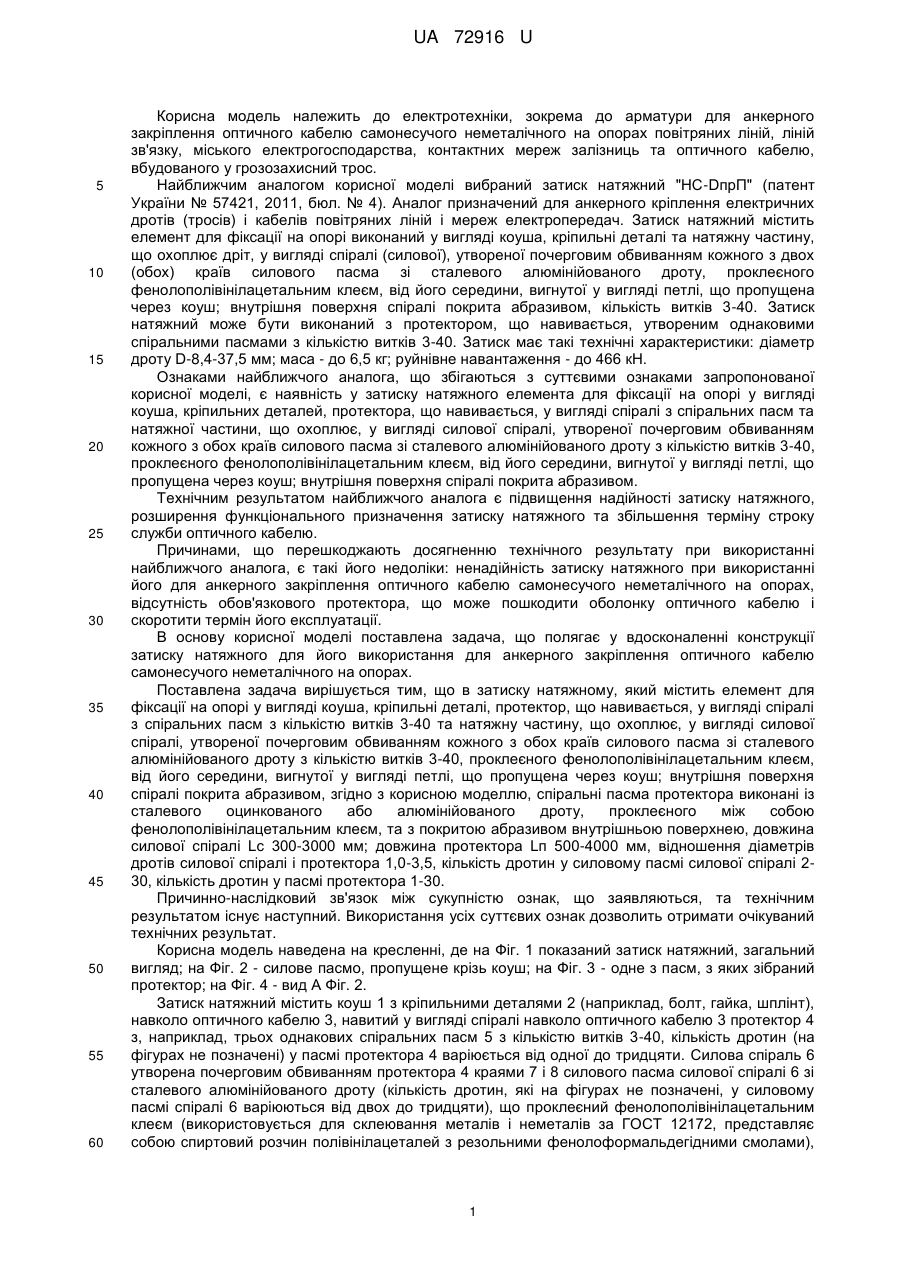

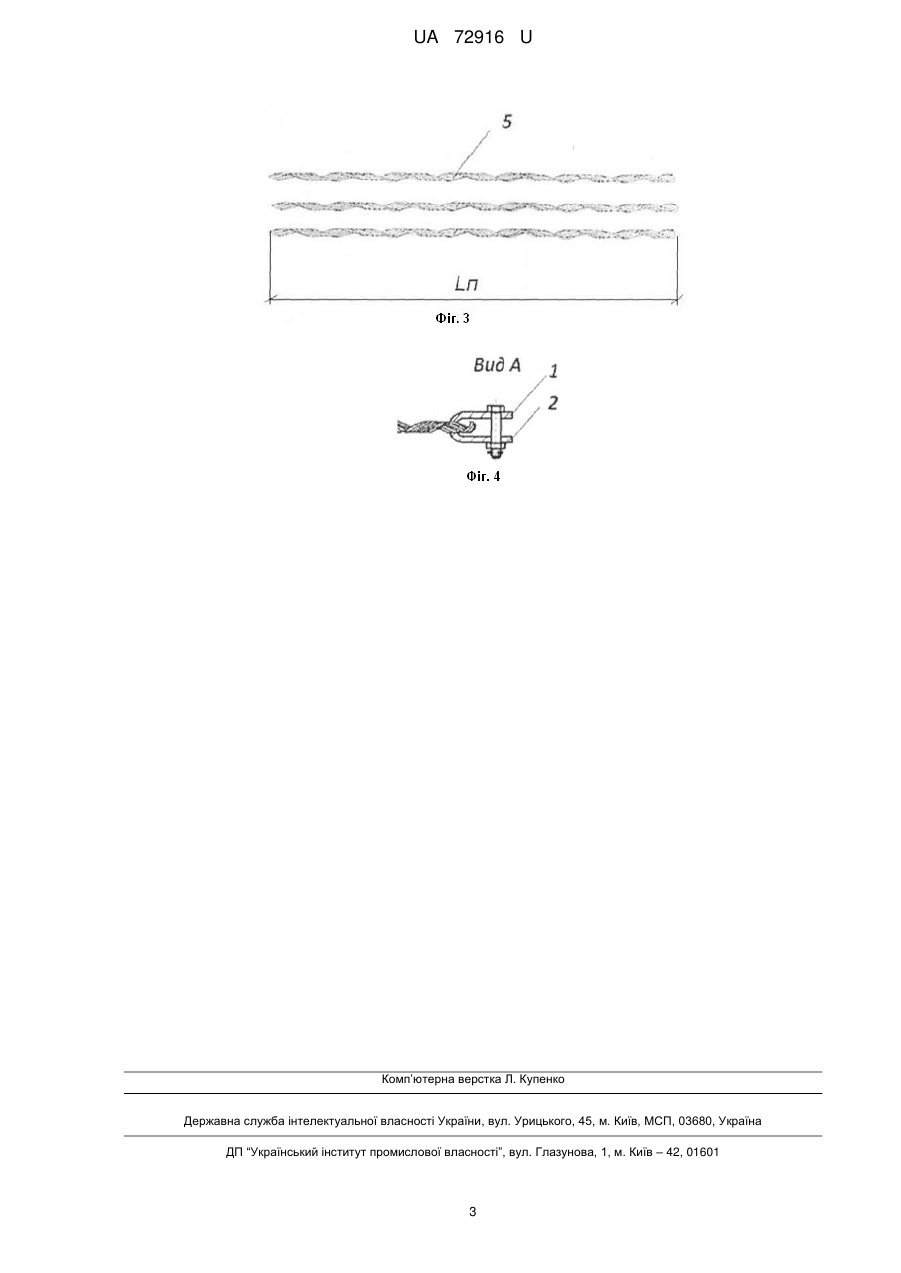

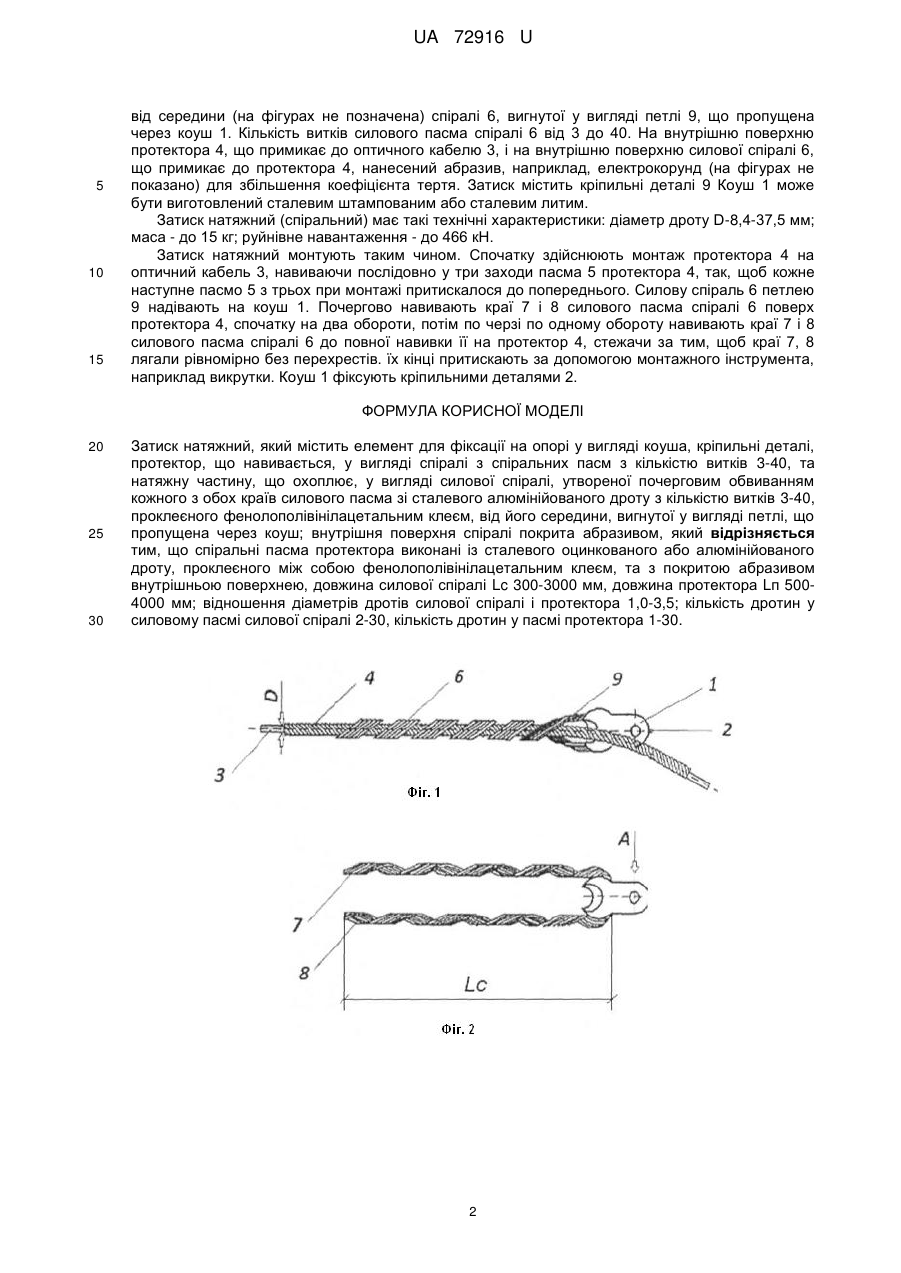

Реферат: UA 72916 U UA 72916 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, зокрема до арматури для анкерного закріплення оптичного кабелю самонесучого неметалічного на опорах повітряних ліній, ліній зв'язку, міського електрогосподарства, контактних мереж залізниць та оптичного кабелю, вбудованого у грозозахисний трос. Найближчим аналогом корисної моделі вибраний затиск натяжний "HC-DпрП" (патент України № 57421, 2011, бюл. № 4). Аналог призначений для анкерного кріплення електричних дротів (тросів) і кабелів повітряних ліній і мереж електропередач. Затиск натяжний містить елемент для фіксації на опорі виконаний у вигляді коуша, кріпильні деталі та натяжну частину, що охоплює дріт, у вигляді спіралі (силової), утвореної почерговим обвиванням кожного з двох (обох) країв силового пасма зі сталевого алюмінійованого дроту, проклеєного фенолополівінілацетальним клеєм, від його середини, вигнутої у вигляді петлі, що пропущена через коуш; внутрішня поверхня спіралі покрита абразивом, кількість витків 3-40. Затиск натяжний може бути виконаний з протектором, що навивається, утвореним однаковими спіральними пасмами з кількістю витків 3-40. Затиск має такі технічні характеристики: діаметр дроту D-8,4-37,5 мм; маса - до 6,5 кг; руйнівне навантаження - до 466 кН. Ознаками найближчого аналога, що збігаються з суттєвими ознаками запропонованої корисної моделі, є наявність у затиску натяжного елемента для фіксації на опорі у вигляді коуша, кріпильних деталей, протектора, що навивається, у вигляді спіралі з спіральних пасм та натяжної частини, що охоплює, у вигляді силової спіралі, утвореної почерговим обвиванням кожного з обох країв силового пасма зі сталевого алюмінійованого дроту з кількістю витків 3-40, проклеєного фенолополівінілацетальним клеєм, від його середини, вигнутої у вигляді петлі, що пропущена через коуш; внутрішня поверхня спіралі покрита абразивом. Технічним результатом найближчого аналога є підвищення надійності затиску натяжного, розширення функціонального призначення затиску натяжного та збільшення терміну строку служби оптичного кабелю. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: ненадійність затиску натяжного при використанні його для анкерного закріплення оптичного кабелю самонесучого неметалічного на опорах, відсутність обов'язкового протектора, що може пошкодити оболонку оптичного кабелю і скоротити термін його експлуатації. В основу корисної моделі поставлена задача, що полягає у вдосконаленні конструкції затиску натяжного для його використання для анкерного закріплення оптичного кабелю самонесучого неметалічного на опорах. Поставлена задача вирішується тим, що в затиску натяжному, який містить елемент для фіксації на опорі у вигляді коуша, кріпильні деталі, протектор, що навивається, у вигляді спіралі з спіральних пасм з кількістю витків 3-40 та натяжну частину, що охоплює, у вигляді силової спіралі, утвореної почерговим обвиванням кожного з обох країв силового пасма зі сталевого алюмінійованого дроту з кількістю витків 3-40, проклеєного фенолополівінілацетальним клеєм, від його середини, вигнутої у вигляді петлі, що пропущена через коуш; внутрішня поверхня спіралі покрита абразивом, згідно з корисною моделлю, спіральні пасма протектора виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом внутрішньою поверхнею, довжина силової спіралі Lc 300-3000 мм; довжина протектора Lп 500-4000 мм, відношення діаметрів дротів силової спіралі і протектора 1,0-3,5, кількість дротин у силовому пасмі силової спіралі 230, кількість дротин у пасмі протектора 1-30. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Використання усіх суттєвих ознак дозволить отримати очікуваний технічних результат. Корисна модель наведена на кресленні, де на Фіг. 1 показаний затиск натяжний, загальний вигляд; на Фіг. 2 - силове пасмо, пропущене крізь коуш; на Фіг. 3 - одне з пасм, з яких зібраний протектор; на Фіг. 4 - вид А Фіг. 2. Затиск натяжний містить коуш 1 з кріпильними деталями 2 (наприклад, болт, гайка, шплінт), навколо оптичного кабелю 3, навитий у вигляді спіралі навколо оптичного кабелю 3 протектор 4 з, наприклад, трьох однакових спіральних пасм 5 з кількістю витків 3-40, кількість дротин (на фігурах не позначені) у пасмі протектора 4 варіюється від одної до тридцяти. Силова спіраль 6 утворена почерговим обвиванням протектора 4 краями 7 і 8 силового пасма силової спіралі 6 зі сталевого алюмінійованого дроту (кількість дротин, які на фігурах не позначені, у силовому пасмі спіралі 6 варіюються від двох до тридцяти), що проклеєний фенолополівінілацетальним клеєм (використовується для склеювання металів і неметалів за ГОСТ 12172, представляє собою спиртовий розчин полівінілацеталей з резольними фенолоформальдегідними смолами), 1 UA 72916 U 5 10 15 від середини (на фігурах не позначена) спіралі 6, вигнутої у вигляді петлі 9, що пропущена через коуш 1. Кількість витків силового пасма спіралі 6 від 3 до 40. На внутрішню поверхню протектора 4, що примикає до оптичного кабелю 3, і на внутрішню поверхню силової спіралі 6, що примикає до протектора 4, нанесений абразив, наприклад, електрокорунд (на фігурах не показано) для збільшення коефіцієнта тертя. Затиск містить кріпильні деталі 9 Коуш 1 може бути виготовлений сталевим штампованим або сталевим литим. Затиск натяжний (спіральний) має такі технічні характеристики: діаметр дроту D-8,4-37,5 мм; маса - до 15 кг; руйнівне навантаження - до 466 кН. Затиск натяжний монтують таким чином. Спочатку здійснюють монтаж протектора 4 на оптичний кабель 3, навиваючи послідовно у три заходи пасма 5 протектора 4, так, щоб кожне наступне пасмо 5 з трьох при монтажі притискалося до попереднього. Силову спіраль 6 петлею 9 надівають на коуш 1. Почергово навивають краї 7 і 8 силового пасма спіралі 6 поверх протектора 4, спочатку на два обороти, потім по черзі по одному обороту навивають краї 7 і 8 силового пасма спіралі 6 до повної навивки її на протектор 4, стежачи за тим, щоб краї 7, 8 лягали рівномірно без перехрестів. їх кінці притискають за допомогою монтажного інструмента, наприклад викрутки. Коуш 1 фіксують кріпильними деталями 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Затиск натяжний, який містить елемент для фіксації на опорі у вигляді коуша, кріпильні деталі, протектор, що навивається, у вигляді спіралі з спіральних пасм з кількістю витків 3-40, та натяжну частину, що охоплює, у вигляді силової спіралі, утвореної почерговим обвиванням кожного з обох країв силового пасма зі сталевого алюмінійованого дроту з кількістю витків 3-40, проклеєного фенолополівінілацетальним клеєм, від його середини, вигнутої у вигляді петлі, що пропущена через коуш; внутрішня поверхня спіралі покрита абразивом, який відрізняється тим, що спіральні пасма протектора виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом внутрішньою поверхнею, довжина силової спіралі Lc 300-3000 мм, довжина протектора Lп 5004000 мм; відношення діаметрів дротів силової спіралі і протектора 1,0-3,5; кількість дротин у силовому пасмі силової спіралі 2-30, кількість дротин у пасмі протектора 1-30. 2 UA 72916 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
