Затиск шлейфовий “шс-dпр”

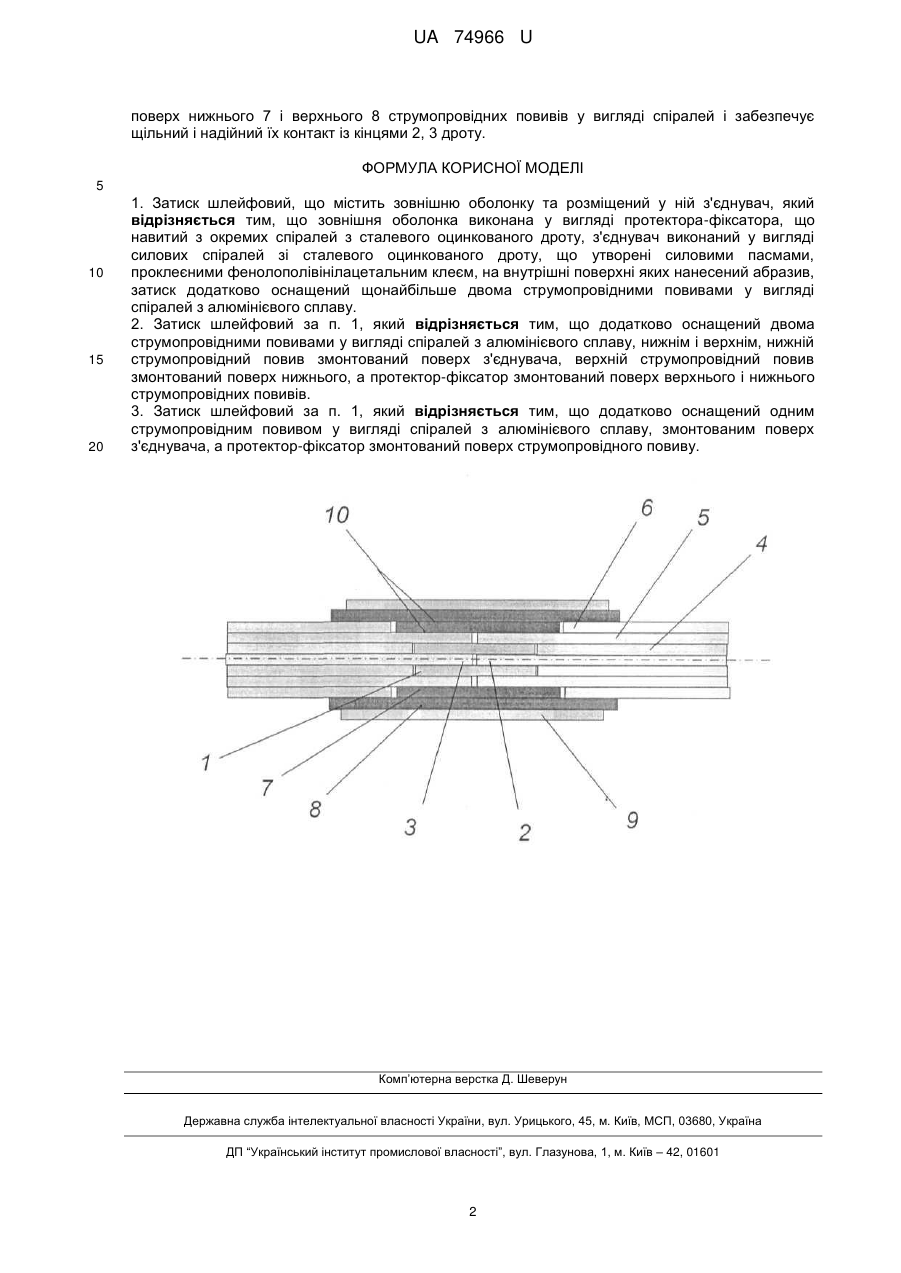

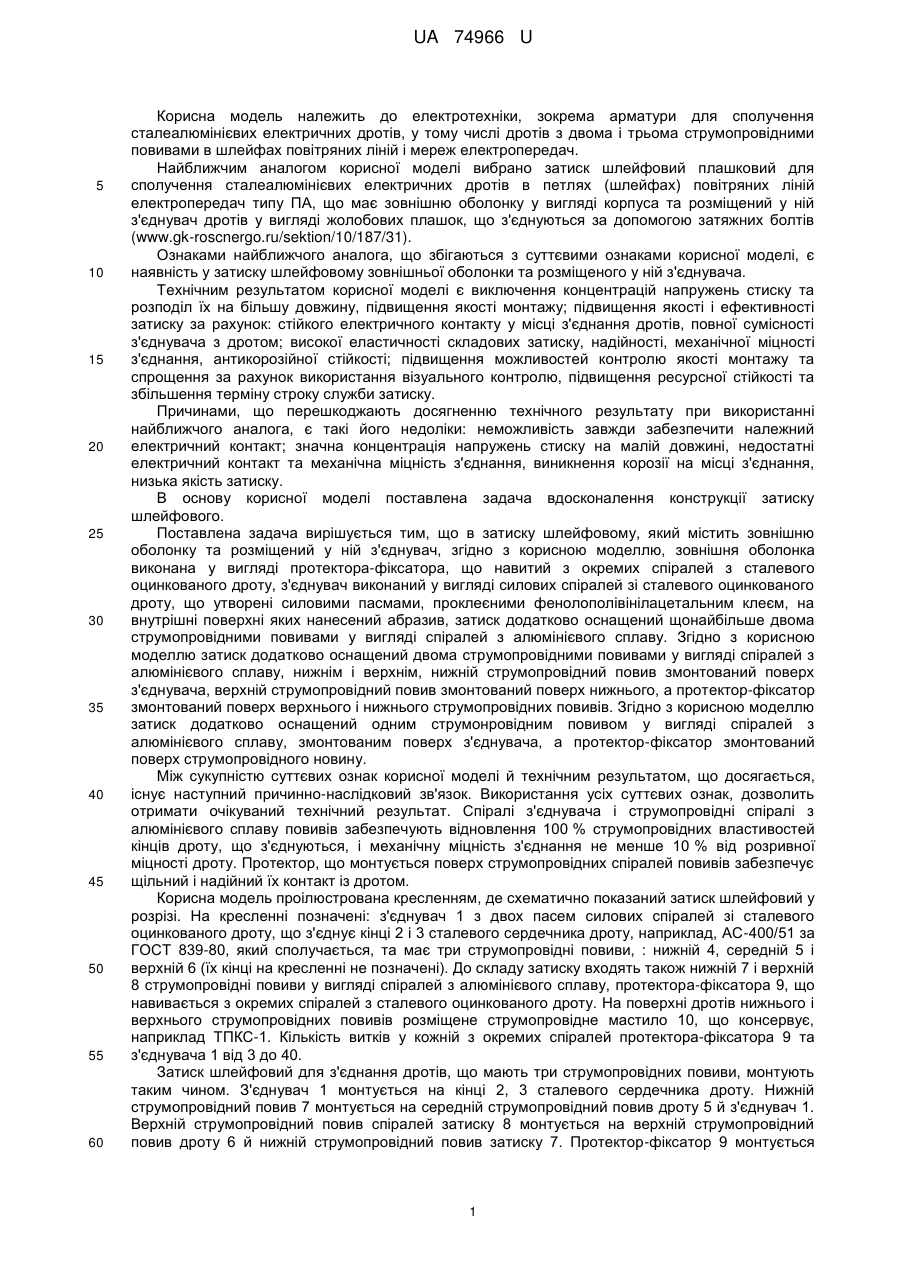

Реферат: UA 74966 U UA 74966 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, зокрема арматури для сполучення сталеалюмінієвих електричних дротів, у тому числі дротів з двома і трьома струмопровідними повивами в шлейфах повітряних ліній і мереж електропередач. Найближчим аналогом корисної моделі вибрано затиск шлейфовий плашковий для сполучення сталеалюмінієвих електричних дротів в петлях (шлейфах) повітряних ліній електропередач типу ПА, що має зовнішню оболонку у вигляді корпуса та розміщений у ній з'єднувач дротів у вигляді жолобових плашок, що з'єднуються за допомогою затяжних болтів (www.gk-roscnergo.ru/sektion/10/187/31). Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у затиску шлейфовому зовнішньої оболонки та розміщеного у ній з'єднувача. Технічним результатом корисної моделі є виключення концентрацій напружень стиску та розподіл їх на більшу довжину, підвищення якості монтажу; підвищення якості і ефективності затиску за рахунок: стійкого електричного контакту у місці з'єднання дротів, повної сумісності з'єднувача з дротом; високої еластичності складових затиску, надійності, механічної міцності з'єднання, антикорозійної стійкості; підвищення можливостей контролю якості монтажу та спрощення за рахунок використання візуального контролю, підвищення ресурсної стійкості та збільшення терміну строку служби затиску. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: неможливість завжди забезпечити належний електричний контакт; значна концентрація напружень стиску на малій довжині, недостатні електричний контакт та механічна міцність з'єднання, виникнення корозії на місці з'єднання, низька якість затиску. В основу корисної моделі поставлена задача вдосконалення конструкції затиску шлейфового. Поставлена задача вирішується тим, що в затиску шлейфовому, який містить зовнішню оболонку та розміщений у ній з'єднувач, згідно з корисною моделлю, зовнішня оболонка виконана у вигляді протектора-фіксатора, що навитий з окремих спіралей з сталевого оцинкованого дроту, з'єднувач виконаний у вигляді силових спіралей зі сталевого оцинкованого дроту, що утворені силовими пасмами, проклеєними фенолополівінілацетальним клеєм, на внутрішні поверхні яких нанесений абразив, затиск додатково оснащений щонайбільше двома струмопровідними повивами у вигляді спіралей з алюмінієвого сплаву. Згідно з корисною моделлю затиск додатково оснащений двома струмопровідними повивами у вигляді спіралей з алюмінієвого сплаву, нижнім і верхнім, нижній струмопровідний повив змонтований поверх з'єднувача, верхній струмопровідний повив змонтований поверх нижнього, а протектор-фіксатор змонтований поверх верхнього і нижнього струмопровідних повивів. Згідно з корисною моделлю затиск додатково оснащений одним струмонровідним повивом у вигляді спіралей з алюмінієвого сплаву, змонтованим поверх з'єднувача, а протектор-фіксатор змонтований поверх струмопровідного новину. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Використання усіх суттєвих ознак, дозволить отримати очікуваний технічний результат. Спіралі з'єднувача і струмопровідні спіралі з алюмінієвого сплаву повивів забезпечують відновлення 100 % струмопровідних властивостей кінців дроту, що з'єднуються, і механічну міцність з'єднання не менше 10 % від розривної міцності дроту. Протектор, що монтується поверх струмопровідних спіралей повивів забезпечує щільний і надійний їх контакт із дротом. Корисна модель проілюстрована кресленням, де схематично показаний затиск шлейфовий у розрізі. На кресленні позначені: з'єднувач 1 з двох пасем силових спіралей зі сталевого оцинкованого дроту, що з'єднує кінці 2 і 3 сталевого сердечника дроту, наприклад, АС-400/51 за ГОСТ 839-80, який сполучається, та має три струмопровідні повиви, : нижній 4, середній 5 і верхній 6 (їх кінці на кресленні не позначені). До складу затиску входять також нижній 7 і верхній 8 струмопровідні повиви у вигляді спіралей з алюмінієвого сплаву, протектора-фіксатора 9, що навивається з окремих спіралей з сталевого оцинкованого дроту. На поверхні дротів нижнього і верхнього струмопровідних повивів розміщене струмопровідне мастило 10, що консервує, наприклад ТПКС-1. Кількість витків у кожній з окремих спіралей протектора-фіксатора 9 та з'єднувача 1 від 3 до 40. Затиск шлейфовий для з'єднання дротів, що мають три струмопровідних повиви, монтують таким чином. З'єднувач 1 монтується на кінці 2, 3 сталевого сердечника дроту. Нижній струмопровідний повив 7 монтується на середній струмопровідний повив дроту 5 й з'єднувач 1. Верхній струмопровідний повив спіралей затиску 8 монтується на верхній струмопровідний повив дроту 6 й нижній струмопровідний повив затиску 7. Протектор-фіксатор 9 монтується 1 UA 74966 U поверх нижнього 7 і верхнього 8 струмопровідних повивів у вигляді спіралей і забезпечує щільний і надійний їх контакт із кінцями 2, 3 дроту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Затиск шлейфовий, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у вигляді протектора-фіксатора, що навитий з окремих спіралей з сталевого оцинкованого дроту, з'єднувач виконаний у вигляді силових спіралей зі сталевого оцинкованого дроту, що утворені силовими пасмами, проклеєними фенолополівінілацетальним клеєм, на внутрішні поверхні яких нанесений абразив, затиск додатково оснащений щонайбільше двома струмопровідними повивами у вигляді спіралей з алюмінієвого сплаву. 2. Затиск шлейфовий за п. 1, який відрізняється тим, що додатково оснащений двома струмопровідними повивами у вигляді спіралей з алюмінієвого сплаву, нижнім і верхнім, нижній струмопровідний повив змонтований поверх з'єднувача, верхній струмопровідний повив змонтований поверх нижнього, а протектор-фіксатор змонтований поверх верхнього і нижнього струмопровідних повивів. 3. Затиск шлейфовий за п. 1, який відрізняється тим, що додатково оснащений одним струмопровідним повивом у вигляді спіралей з алюмінієвого сплаву, змонтованим поверх з'єднувача, а протектор-фіксатор змонтований поверх струмопровідного повиву. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
