Затиск сполучний “сс-dпр”
Формула / Реферат
Затиск сполучний, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у вигляді протектора-фіксатора, що навивається, додатково містить струмопровідну спіраль, розміщену між протектором та з'єднувачем, з'єднувач та протектор-фіксатор виконані у вигляді силових спіралей, що утворені силовими пасмами, на внутрішні поверхні яких нанесений абразив; силові пасма виконані зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у силовій спіралі 3-40.
Текст

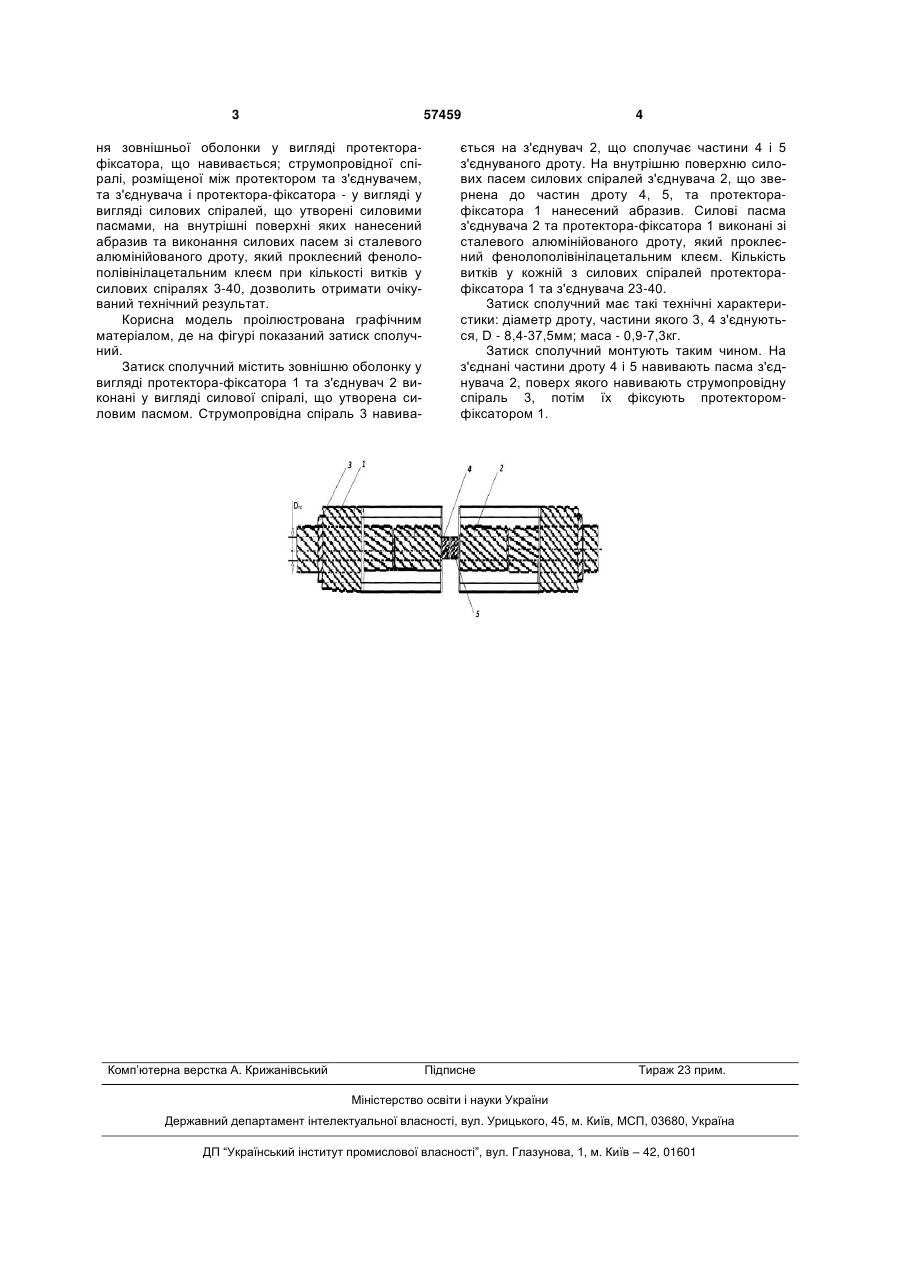

Затиск сполучний, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у 3 57459 ня зовнішньої оболонки у вигляді протекторафіксатора, що навивається; струмопровідної спіралі, розміщеної між протектором та з'єднувачем, та з'єднувача і протектора-фіксатора - у вигляді у вигляді силових спіралей, що утворені силовими пасмами, на внутрішні поверхні яких нанесений абразив та виконання силових пасем зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм при кількості витків у силових спіралях 3-40, дозволить отримати очікуваний технічний результат. Корисна модель проілюстрована графічним матеріалом, де на фігурі показаний затиск сполучний. Затиск сполучний містить зовнішню оболонку у вигляді протектора-фіксатора 1 та з'єднувач 2 виконані у вигляді силової спіралі, що утворена силовим пасмом. Струмопровідна спіраль 3 навива Комп’ютерна верстка А. Крижанівський 4 ється на з'єднувач 2, що сполучає частини 4 і 5 з'єднуваного дроту. На внутрішню поверхню силових пасем силових спіралей з'єднувача 2, що звернена до частин дроту 4, 5, та протекторафіксатора 1 нанесений абразив. Силові пасма з'єднувача 2 та протектора-фіксатора 1 виконані зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм. Кількість витків у кожній з силових спіралей протекторафіксатора 1 та з'єднувача 23-40. Затиск сполучний має такі технічні характеристики: діаметр дроту, частини якого 3, 4 з'єднуються, D - 8,4-37,5мм; маса - 0,9-7,3кг. Затиск сполучний монтують таким чином. На з'єднані частини дроту 4 і 5 навивають пасма з'єднувача 2, поверх якого навивають струмопровідну спіраль 3, потім їх фіксують протекторомфіксатором 1. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnecting clamp
Автори англійськоюAlimanska Hanna Volodymyrivna
Назва патенту російськоюЗажим соединительный
Автори російськоюАлиманская Анна Владимировна
МПК / Мітки
Мітки: затиск, сс-dпр, сполучний
