Одноразова ємкість

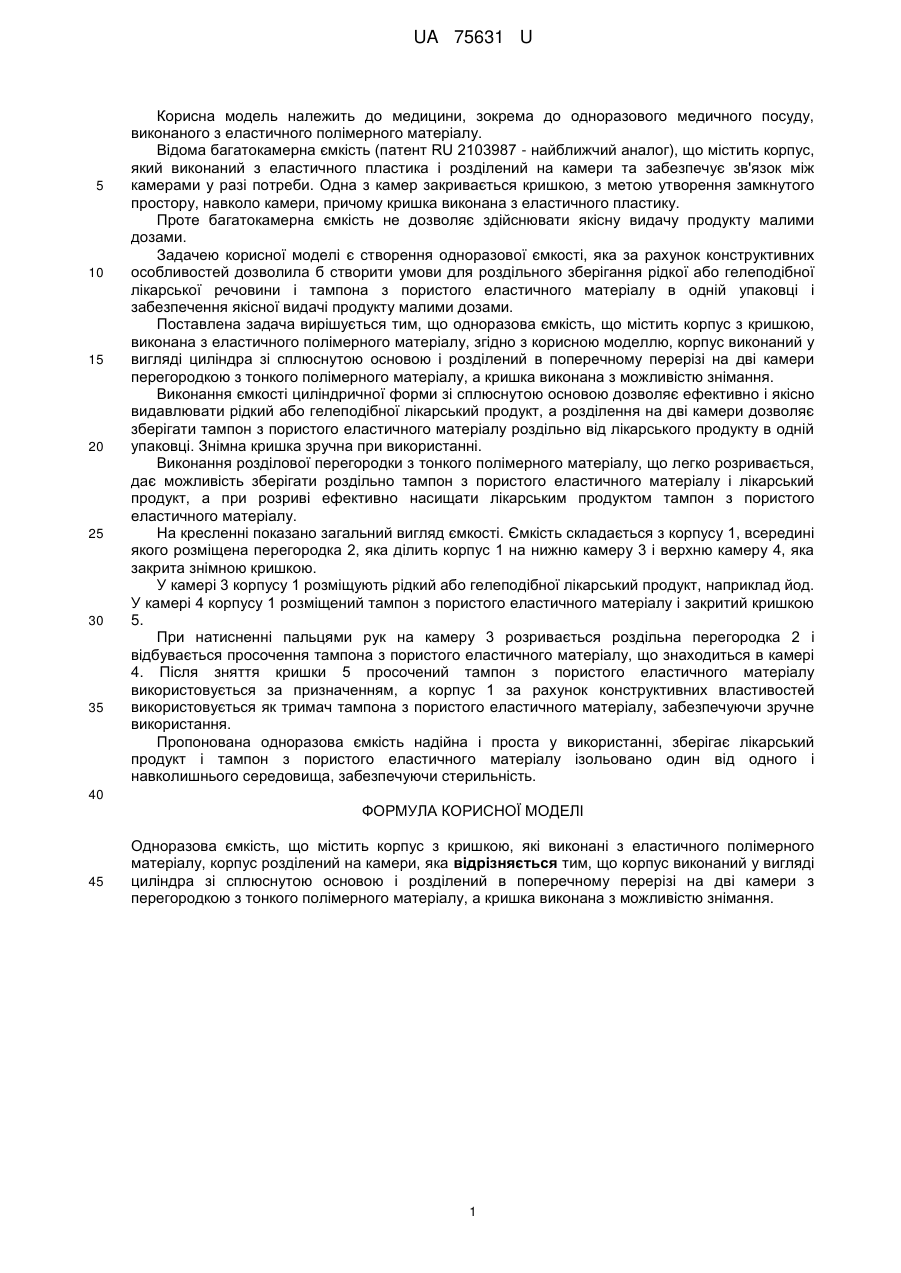

Реферат: UA 75631 U UA 75631 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до одноразового медичного посуду, виконаного з еластичного полімерного матеріалу. Відома багатокамерна ємкість (патент RU 2103987 - найближчий аналог), що містить корпус, який виконаний з еластичного пластика і розділений на камери та забезпечує зв'язок між камерами у разі потреби. Одна з камер закривається кришкою, з метою утворення замкнутого простору, навколо камери, причому кришка виконана з еластичного пластику. Проте багатокамерна ємкість не дозволяє здійснювати якісну видачу продукту малими дозами. Задачею корисної моделі є створення одноразової ємкості, яка за рахунок конструктивних особливостей дозволила б створити умови для роздільного зберігання рідкої або гелеподібної лікарської речовини і тампона з пористого еластичного матеріалу в одній упаковці і забезпечення якісної видачі продукту малими дозами. Поставлена задача вирішується тим, що одноразова ємкість, що містить корпус з кришкою, виконана з еластичного полімерного матеріалу, згідно з корисною моделлю, корпус виконаний у вигляді циліндра зі сплюснутою основою і розділений в поперечному перерізі на дві камери перегородкою з тонкого полімерного матеріалу, а кришка виконана з можливістю знімання. Виконання ємкості циліндричної форми зі сплюснутою основою дозволяє ефективно і якісно видавлювати рідкий або гелеподібної лікарський продукт, а розділення на дві камери дозволяє зберігати тампон з пористого еластичного матеріалу роздільно від лікарського продукту в одній упаковці. Знімна кришка зручна при використанні. Виконання розділової перегородки з тонкого полімерного матеріалу, що легко розривається, дає можливість зберігати роздільно тампон з пористого еластичного матеріалу і лікарський продукт, а при розриві ефективно насищати лікарським продуктом тампон з пористого еластичного матеріалу. На кресленні показано загальний вигляд ємкості. Ємкість складається з корпусу 1, всередині якого розміщена перегородка 2, яка ділить корпус 1 на нижню камеру 3 і верхню камеру 4, яка закрита знімною кришкою. У камері 3 корпусу 1 розміщують рідкий або гелеподібної лікарський продукт, наприклад йод. У камері 4 корпусу 1 розміщений тампон з пористого еластичного матеріалу і закритий кришкою 5. При натисненні пальцями рук на камеру 3 розривається роздільна перегородка 2 і відбувається просочення тампона з пористого еластичного матеріалу, що знаходиться в камері 4. Після зняття кришки 5 просочений тампон з пористого еластичного матеріалу використовується за призначенням, а корпус 1 за рахунок конструктивних властивостей використовується як тримач тампона з пористого еластичного матеріалу, забезпечуючи зручне використання. Пропонована одноразова ємкість надійна і проста у використанні, зберігає лікарський продукт і тампон з пористого еластичного матеріалу ізольовано один від одного і навколишнього середовища, забезпечуючи стерильність. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Одноразова ємкість, що містить корпус з кришкою, які виконані з еластичного полімерного матеріалу, корпус розділений на камери, яка відрізняється тим, що корпус виконаний у вигляді циліндра зі сплюснутою основою і розділений в поперечному перерізі на дві камери з перегородкою з тонкого полімерного матеріалу, а кришка виконана з можливістю знімання. 1 UA 75631 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
