Вузол податливості для кріплення зі спецпрофілю

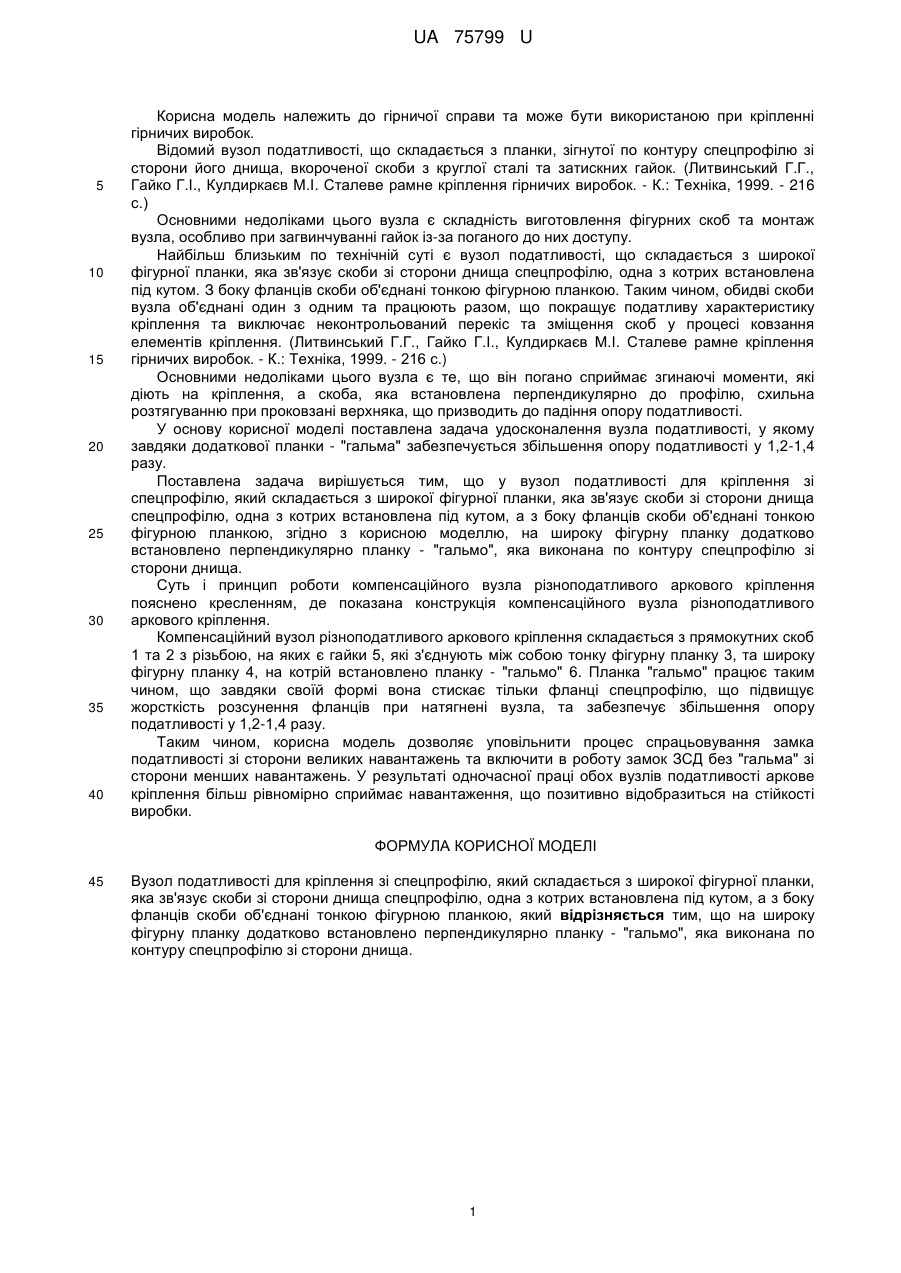

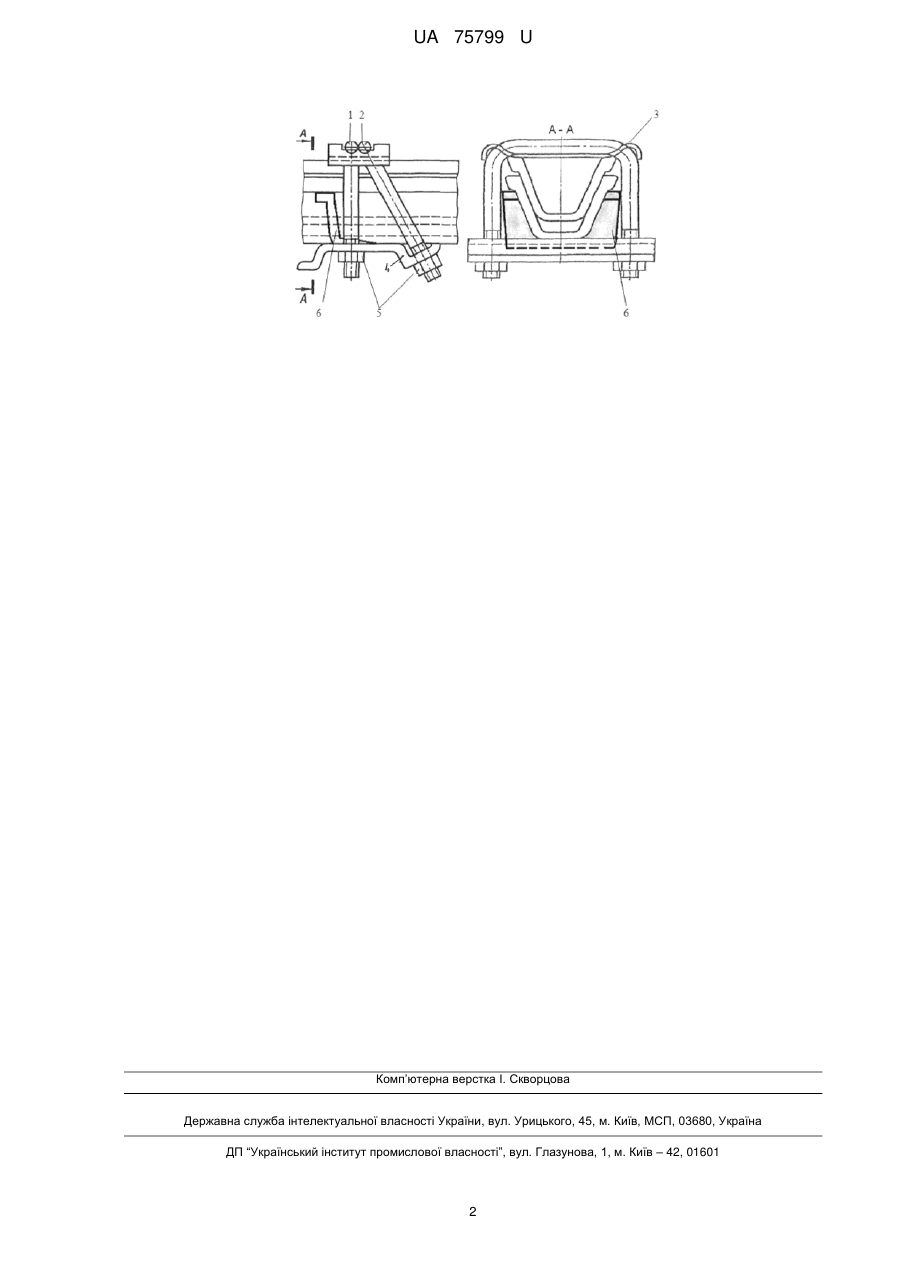

Реферат: UA 75799 U UA 75799 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої справи та може бути використаною при кріпленні гірничих виробок. Відомий вузол податливості, що складається з планки, зігнутої по контуру спецпрофілю зі сторони його днища, вкороченої скоби з круглої сталі та затискних гайок. (Литвинський Г.Г., Гайко Г.І., Кулдиркаєв М.І. Сталеве рамне кріплення гірничих виробок. - К.: Техніка, 1999. - 216 с.) Основними недоліками цього вузла є складність виготовлення фігурних скоб та монтаж вузла, особливо при загвинчуванні гайок із-за поганого до них доступу. Найбільш близьким по технічній суті є вузол податливості, що складається з широкої фігурної планки, яка зв'язує скоби зі сторони днища спецпрофілю, одна з котрих встановлена під кутом. З боку фланців скоби об'єднані тонкою фігурною планкою. Таким чином, обидві скоби вузла об'єднані один з одним та працюють разом, що покращує податливу характеристику кріплення та виключає неконтрольований перекіс та зміщення скоб у процесі ковзання елементів кріплення. (Литвинський Г.Г., Гайко Г.І., Кулдиркаєв М.І. Сталеве рамне кріплення гірничих виробок. - К.: Техніка, 1999. - 216 с.) Основними недоліками цього вузла є те, що він погано сприймає згинаючі моменти, які діють на кріплення, а скоба, яка встановлена перпендикулярно до профілю, схильна розтягуванню при проковзані верхняка, що призводить до падіння опору податливості. У основу корисної моделі поставлена задача удосконалення вузла податливості, у якому завдяки додаткової планки - "гальма" забезпечується збільшення опору податливості у 1,2-1,4 разу. Поставлена задача вирішується тим, що у вузол податливості для кріплення зі спецпрофілю, який складається з широкої фігурної планки, яка зв'язує скоби зі сторони днища спецпрофілю, одна з котрих встановлена під кутом, а з боку фланців скоби об'єднані тонкою фігурною планкою, згідно з корисною моделлю, на широку фігурну планку додатково встановлено перпендикулярно планку - "гальмо", яка виконана по контуру спецпрофілю зі сторони днища. Суть і принцип роботи компенсаційного вузла різноподатливого аркового кріплення пояснено кресленням, де показана конструкція компенсаційного вузла різноподатливого аркового кріплення. Компенсаційний вузол різноподатливого аркового кріплення складається з прямокутних скоб 1 та 2 з різьбою, на яких є гайки 5, які з'єднують між собою тонку фігурну планку 3, та широку фігурну планку 4, на котрій встановлено планку - "гальмо" 6. Планка "гальмо" працює таким чином, що завдяки своїй формі вона стискає тільки фланці спецпрофілю, що підвищує жорсткість розсунення фланців при натягнені вузла, та забезпечує збільшення опору податливості у 1,2-1,4 разу. Таким чином, корисна модель дозволяє уповільнити процес спрацьовування замка податливості зі сторони великих навантажень та включити в роботу замок ЗСД без "гальма" зі сторони менших навантажень. У результаті одночасної праці обох вузлів податливості аркове кріплення більш рівномірно сприймає навантаження, що позитивно відобразиться на стійкості виробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вузол податливості для кріплення зі спецпрофілю, який складається з широкої фігурної планки, яка зв'язує скоби зі сторони днища спецпрофілю, одна з котрих встановлена під кутом, а з боку фланців скоби об'єднані тонкою фігурною планкою, який відрізняється тим, що на широку фігурну планку додатково встановлено перпендикулярно планку - "гальмо", яка виконана по контуру спецпрофілю зі сторони днища. 1 UA 75799 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
