Пристрій вимірювання термо-ерс різання

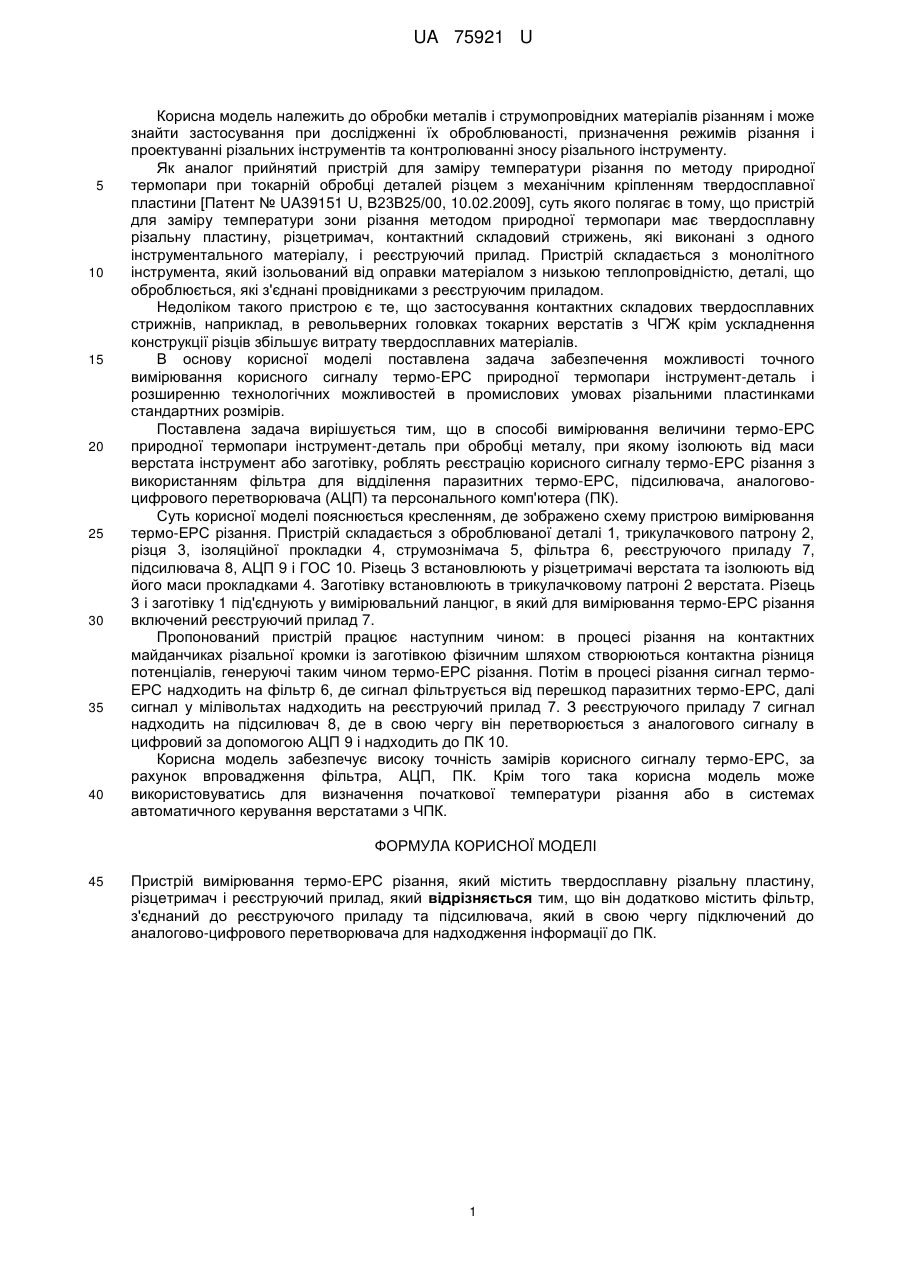

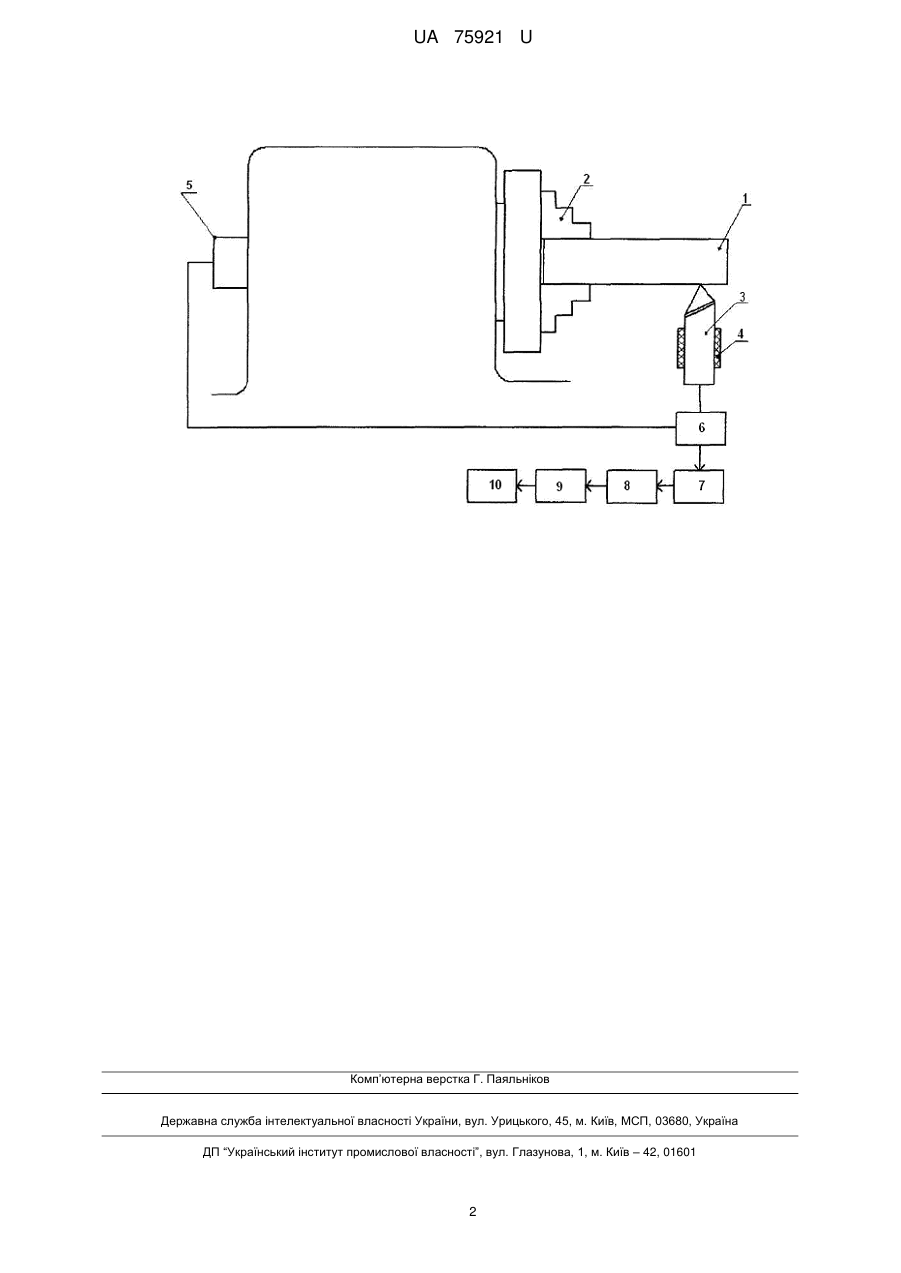

Реферат: Пристрій вимірювання термо-ЕРС різання містить твердосплавну різцетримач і реєструючий прилад, фільтр та підсилювач. різальну пластину, UA 75921 U (54) ПРИСТРІЙ ВИМІРЮВАННЯ ТЕРМО-ЕРС РІЗАННЯ UA 75921 U UA 75921 U 5 10 15 20 25 30 35 40 Корисна модель належить до обробки металів і струмопровідних матеріалів різанням і може знайти застосування при дослідженні їх оброблюваності, призначення режимів різання і проектуванні різальних інструментів та контролюванні зносу різального інструменту. Як аналог прийнятий пристрій для заміру температури різання по методу природної термопари при токарній обробці деталей різцем з механічним кріпленням твердосплавної пластини [Патент № UA39151 U, В23В25/00, 10.02.2009], суть якого полягає в тому, що пристрій для заміру температури зони різання методом природної термопари має твердосплавну різальну пластину, різцетримач, контактний складовий стрижень, які виконані з одного інструментального матеріалу, і реєструючий прилад. Пристрій складається з монолітного інструмента, який ізольований від оправки матеріалом з низькою теплопровідністю, деталі, що оброблюється, які з'єднані провідниками з реєструючим приладом. Недоліком такого пристрою є те, що застосування контактних складових твердосплавних стрижнів, наприклад, в револьверних головках токарних верстатів з ЧГЖ крім ускладнення конструкції різців збільшує витрату твердосплавних матеріалів. В основу корисної моделі поставлена задача забезпечення можливості точного вимірювання корисного сигналу термо-ЕРС природної термопари інструмент-деталь і розширенню технологічних можливостей в промислових умовах різальними пластинками стандартних розмірів. Поставлена задача вирішується тим, що в способі вимірювання величини термо-ЕРС природної термопари інструмент-деталь при обробці металу, при якому ізолюють від маси верстата інструмент або заготівку, роблять реєстрацію корисного сигналу термо-ЕРС різання з використанням фільтра для відділення паразитних термо-ЕРС, підсилювача, аналоговоцифрового перетворювача (АЦП) та персонального комп'ютера (ПК). Суть корисної моделі пояснюється кресленням, де зображено схему пристрою вимірювання термо-ЕРС різання. Пристрій складається з оброблюваної деталі 1, трикулачкового патрону 2, різця 3, ізоляційної прокладки 4, струмознімача 5, фільтра 6, реєструючого приладу 7, підсилювача 8, АЦП 9 і ГОС 10. Різець 3 встановлюють у різцетримачі верстата та ізолюють від його маси прокладками 4. Заготівку встановлюють в трикулачковому патроні 2 верстата. Різець 3 і заготівку 1 під'єднують у вимірювальний ланцюг, в який для вимірювання термо-ЕРС різання включений реєструючий прилад 7. Пропонований пристрій працює наступним чином: в процесі різання на контактних майданчиках різальної кромки із заготівкою фізичним шляхом створюються контактна різниця потенціалів, генеруючі таким чином термо-ЕРС різання. Потім в процесі різання сигнал термоЕРС надходить на фільтр 6, де сигнал фільтрується від перешкод паразитних термо-ЕРС, далі сигнал у мілівольтах надходить на реєструючий прилад 7. З реєструючого приладу 7 сигнал надходить на підсилювач 8, де в свою чергу він перетворюється з аналогового сигналу в цифровий за допомогою АЦП 9 і надходить до ПК 10. Корисна модель забезпечує високу точність замірів корисного сигналу термо-ЕРС, за рахунок впровадження фільтра, АЦП, ПК. Крім того така корисна модель може використовуватись для визначення початкової температури різання або в системах автоматичного керування верстатами з ЧПК. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій вимірювання термо-ЕРС різання, який містить твердосплавну різальну пластину, різцетримач і реєструючий прилад, який відрізняється тим, що він додатково містить фільтр, з'єднаний до реєструючого приладу та підсилювача, який в свою чергу підключений до аналогово-цифрового перетворювача для надходження інформації до ПК. 1 UA 75921 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
