Автоматизована система контролю

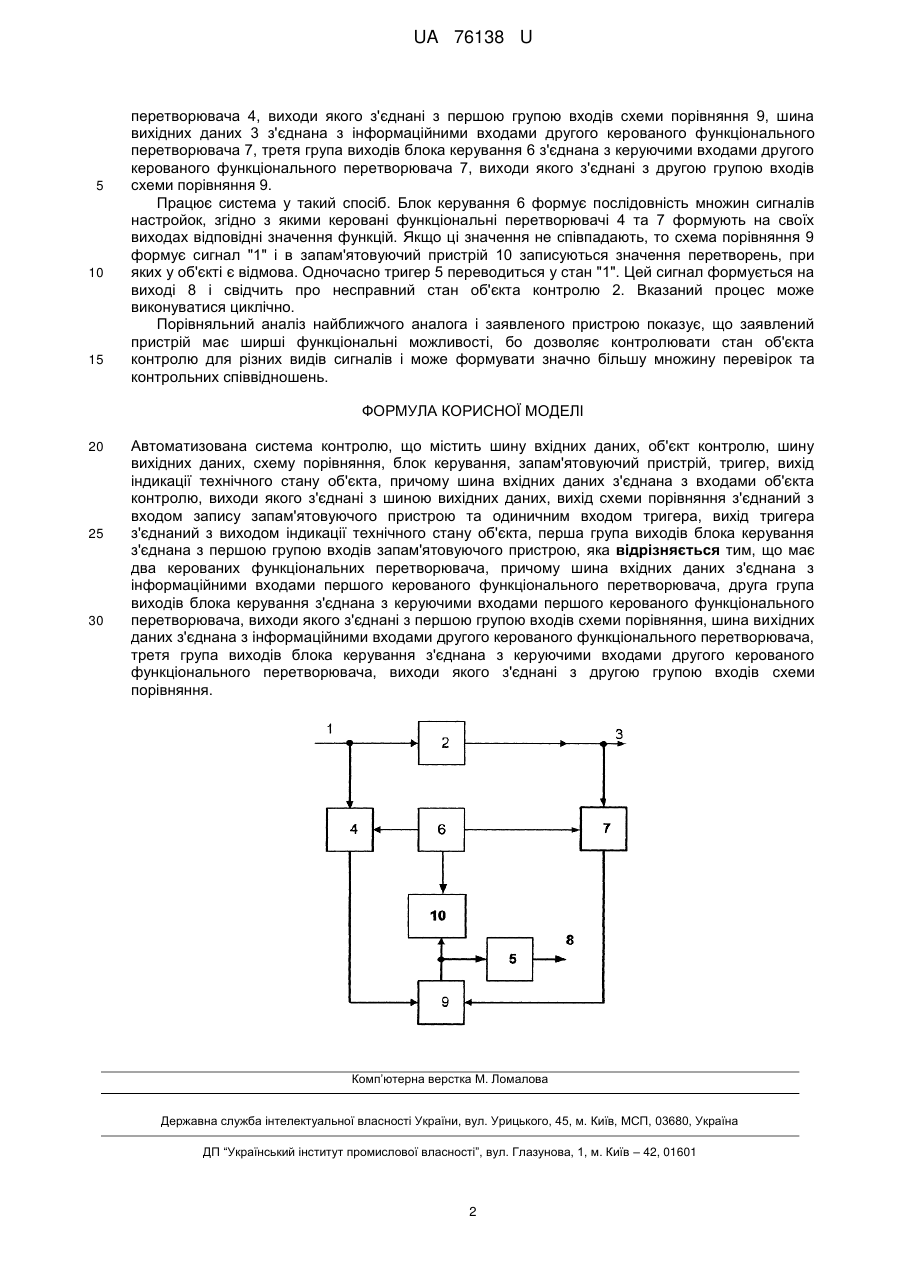

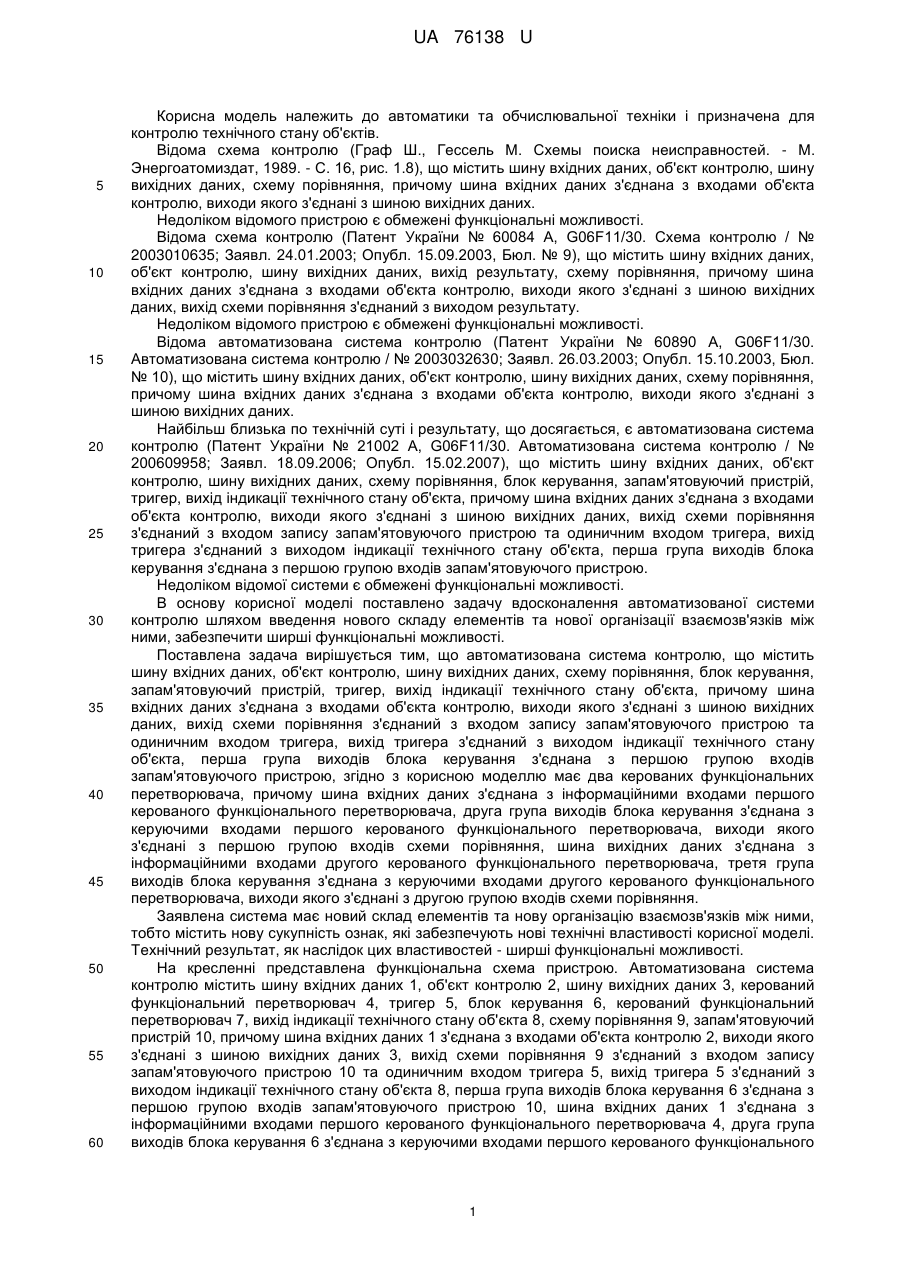

Реферат: Автоматизована система контролю містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, керовані функціональні перетворювачі, схему порівняння. UA 76138 U (12) UA 76138 U UA 76138 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для контролю технічного стану об'єктів. Відома схема контролю (Граф Ш., Гессель М. Схемы поиска неисправностей. - М. Энергоатомиздат, 1989. - С. 16, рис. 1.8), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних. Недоліком відомого пристрою є обмежені функціональні можливості. Відома схема контролю (Патент України № 60084 A, G06F11/30. Схема контролю / № 2003010635; Заявл. 24.01.2003; Опубл. 15.09.2003, Бюл. № 9), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, вихід результату, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з виходом результату. Недоліком відомого пристрою є обмежені функціональні можливості. Відома автоматизована система контролю (Патент України № 60890 А, G06F11/30. Автоматизована система контролю / № 2003032630; Заявл. 26.03.2003; Опубл. 15.10.2003, Бюл. № 10), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних. Найбільш близька по технічній суті і результату, що досягається, є автоматизована система контролю (Патент України № 21002 A, G06F11/30. Автоматизована система контролю / № 200609958; Заявл. 18.09.2006; Опубл. 15.02.2007), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою. Недоліком відомої системи є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення автоматизованої системи контролю шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що автоматизована система контролю, що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою, згідно з корисною моделлю має два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з інформаційними входами першого керованого функціонального перетворювача, друга група виходів блока керування з'єднана з керуючими входами першого керованого функціонального перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, шина вихідних даних з'єднана з інформаційними входами другого керованого функціонального перетворювача, третя група виходів блока керування з'єднана з керуючими входами другого керованого функціонального перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - ширші функціональні можливості. На кресленні представлена функціональна схема пристрою. Автоматизована система контролю містить шину вхідних даних 1, об'єкт контролю 2, шину вихідних даних 3, керований функціональний перетворювач 4, тригер 5, блок керування 6, керований функціональний перетворювач 7, вихід індикації технічного стану об'єкта 8, схему порівняння 9, запам'ятовуючий пристрій 10, причому шина вхідних даних 1 з'єднана з входами об'єкта контролю 2, виходи якого з'єднані з шиною вихідних даних 3, вихід схеми порівняння 9 з'єднаний з входом запису запам'ятовуючого пристрою 10 та одиничним входом тригера 5, вихід тригера 5 з'єднаний з виходом індикації технічного стану об'єкта 8, перша група виходів блока керування 6 з'єднана з першою групою входів запам'ятовуючого пристрою 10, шина вхідних даних 1 з'єднана з інформаційними входами першого керованого функціонального перетворювача 4, друга група виходів блока керування 6 з'єднана з керуючими входами першого керованого функціонального 1 UA 76138 U 5 10 15 перетворювача 4, виходи якого з'єднані з першою групою входів схеми порівняння 9, шина вихідних даних 3 з'єднана з інформаційними входами другого керованого функціонального перетворювача 7, третя група виходів блока керування 6 з'єднана з керуючими входами другого керованого функціонального перетворювача 7, виходи якого з'єднані з другою групою входів схеми порівняння 9. Працює система у такий спосіб. Блок керування 6 формує послідовність множин сигналів настройок, згідно з якими керовані функціональні перетворювачі 4 та 7 формують на своїх виходах відповідні значення функцій. Якщо ці значення не співпадають, то схема порівняння 9 формує сигнал "1" і в запам'ятовуючий пристрій 10 записуються значення перетворень, при яких у об'єкті є відмова. Одночасно тригер 5 переводиться у стан "1". Цей сигнал формується на виході 8 і свідчить про несправний стан об'єкта контролю 2. Вказаний процес може виконуватися циклічно. Порівняльний аналіз найближчого аналога і заявленого пристрою показує, що заявлений пристрій має ширші функціональні можливості, бо дозволяє контролювати стан об'єкта контролю для різних видів сигналів і може формувати значно більшу множину перевірок та контрольних співвідношень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Автоматизована система контролю, що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою, яка відрізняється тим, що має два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з інформаційними входами першого керованого функціонального перетворювача, друга група виходів блока керування з'єднана з керуючими входами першого керованого функціонального перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, шина вихідних даних з'єднана з інформаційними входами другого керованого функціонального перетворювача, третя група виходів блока керування з'єднана з керуючими входами другого керованого функціонального перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
