Пристрій для знаходження центра магнітної мітки

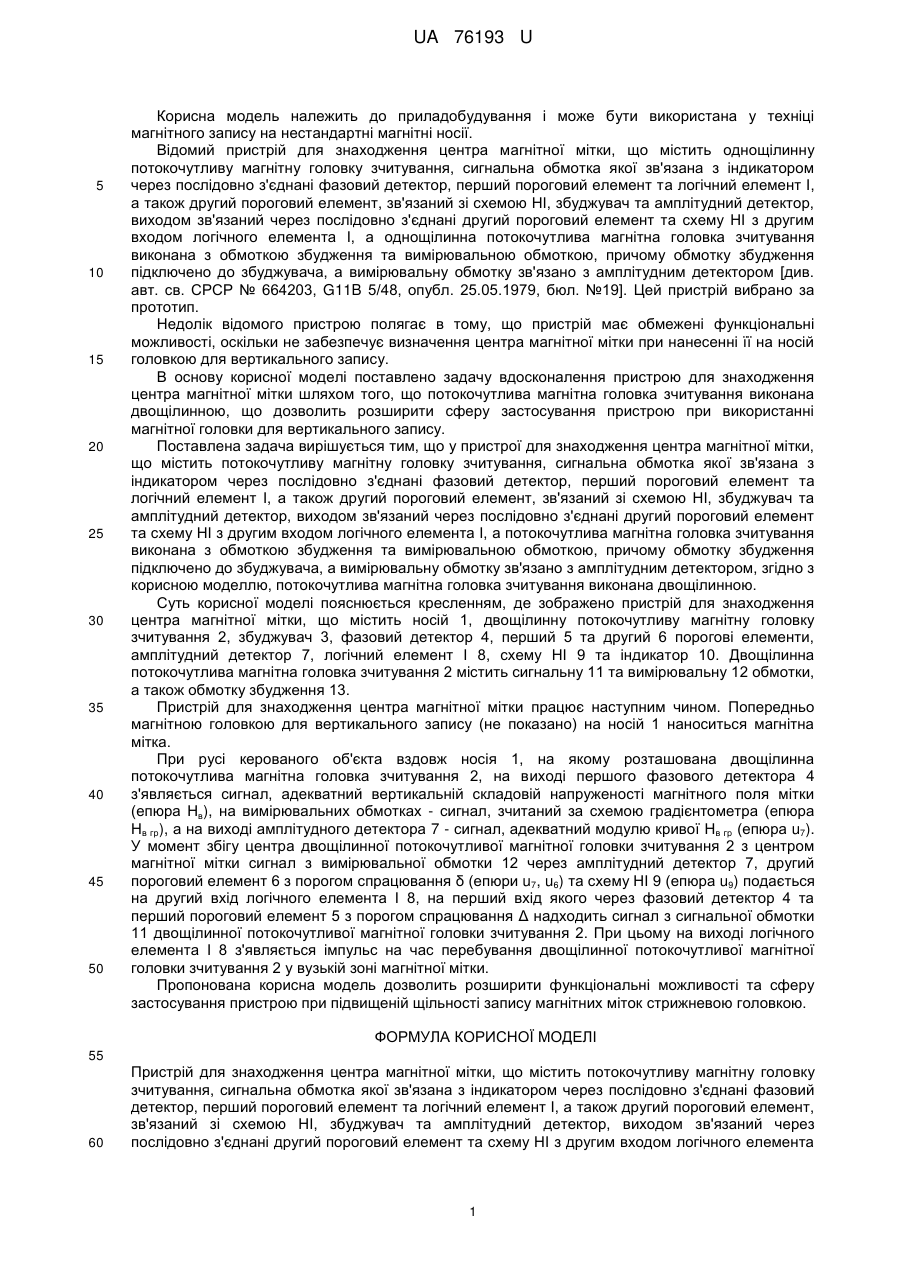

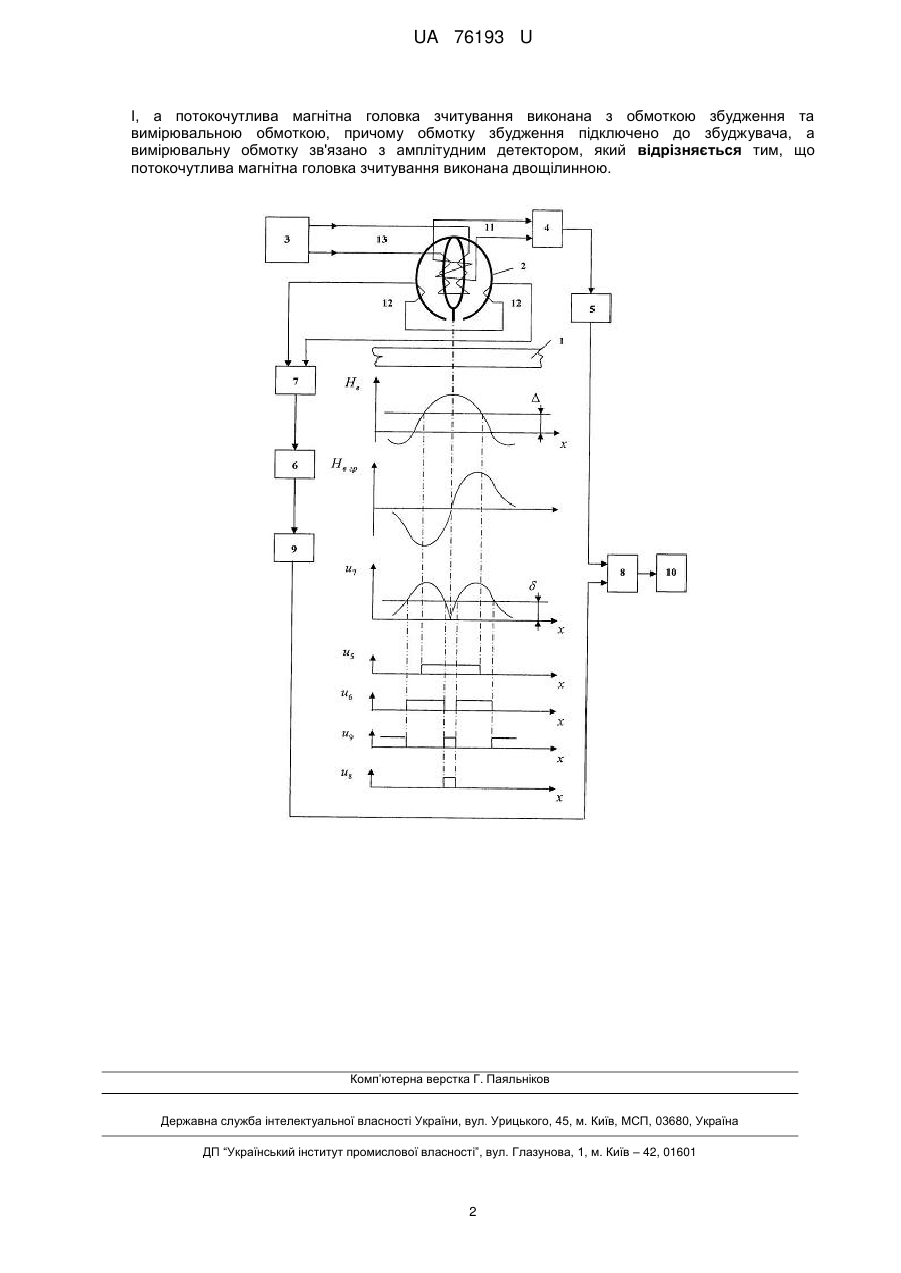

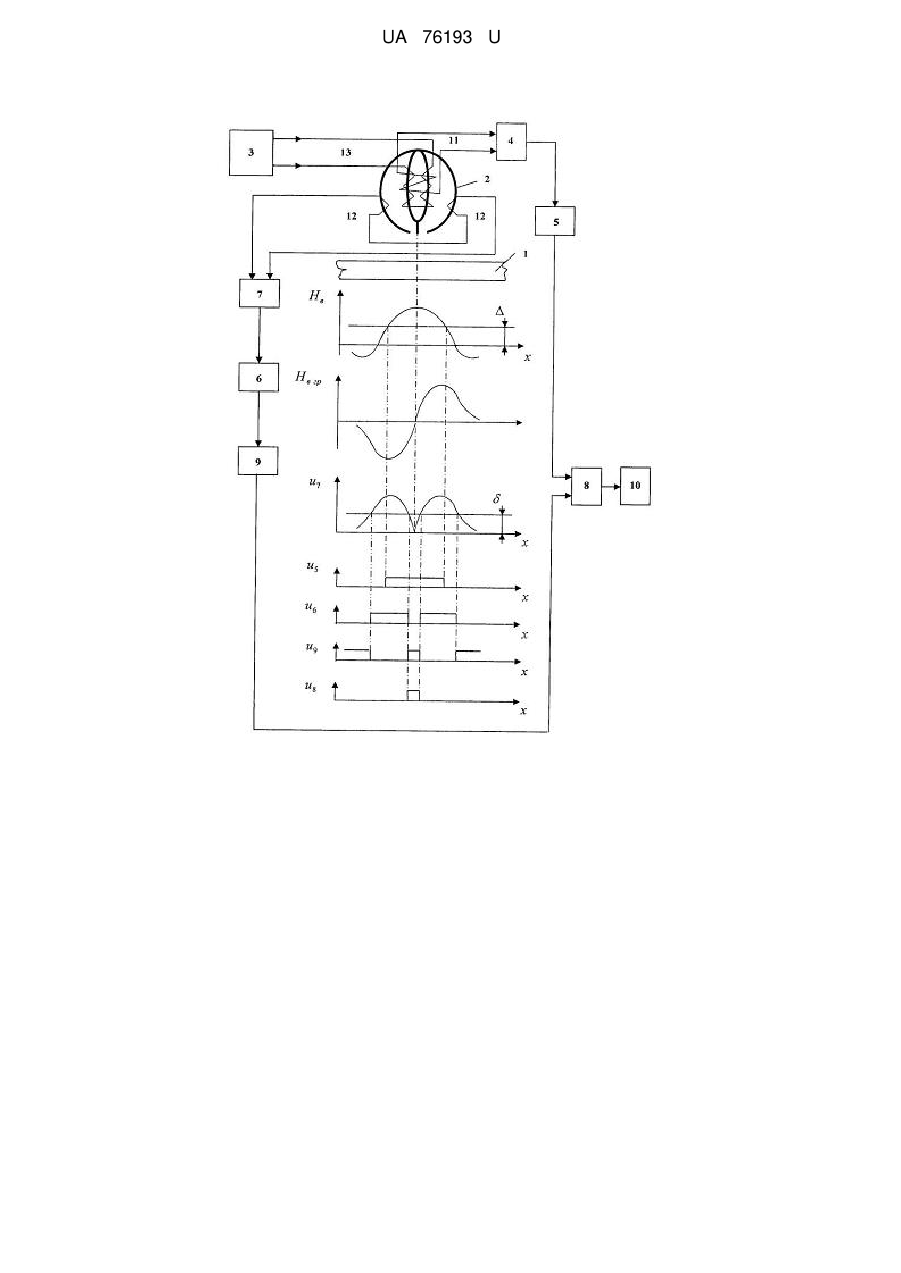

Реферат: UA 76193 U UA 76193 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до приладобудування і може бути використана у техніці магнітного запису на нестандартні магнітні носії. Відомий пристрій для знаходження центра магнітної мітки, що містить однощілинну потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента І, а однощілинна потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором [див. авт. св. СРСР № 664203, G11B 5/48, опубл. 25.05.1979, бюл. №19]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що пристрій має обмежені функціональні можливості, оскільки не забезпечує визначення центра магнітної мітки при нанесенні її на носій головкою для вертикального запису. В основу корисної моделі поставлено задачу вдосконалення пристрою для знаходження центра магнітної мітки шляхом того, що потокочутлива магнітна головка зчитування виконана двощілинною, що дозволить розширити сферу застосування пристрою при використанні магнітної головки для вертикального запису. Поставлена задача вирішується тим, що у пристрої для знаходження центра магнітної мітки, що містить потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента І, а потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором, згідно з корисною моделлю, потокочутлива магнітна головка зчитування виконана двощілинною. Суть корисної моделі пояснюється кресленням, де зображено пристрій для знаходження центра магнітної мітки, що містить носій 1, двощілинну потокочутливу магнітну головку зчитування 2, збуджувач 3, фазовий детектор 4, перший 5 та другий 6 порогові елементи, амплітудний детектор 7, логічний елемент І 8, схему НІ 9 та індикатор 10. Двощілинна потокочутлива магнітна головка зчитування 2 містить сигнальну 11 та вимірювальну 12 обмотки, а також обмотку збудження 13. Пристрій для знаходження центра магнітної мітки працює наступним чином. Попередньо магнітною головкою для вертикального запису (не показано) на носій 1 наноситься магнітна мітка. При русі керованого об'єкта вздовж носія 1, на якому розташована двощілинна потокочутлива магнітна головка зчитування 2, на виході першого фазового детектора 4 з'являється сигнал, адекватний вертикальній складовій напруженості магнітного поля мітки (епюра Нв), на вимірювальних обмотках - сигнал, зчитаний за схемою градієнтометра (епюра Нв гр), а на виході амплітудного детектора 7 - сигнал, адекватний модулю кривої Нв гр (епюра u7). У момент збігу центра двощілинної потокочутливої магнітної головки зчитування 2 з центром магнітної мітки сигнал з вимірювальної обмотки 12 через амплітудний детектор 7, другий пороговий елемент 6 з порогом спрацювання δ (епюри u7, u6) та схему НІ 9 (епюра u9) подається на другий вхід логічного елемента І 8, на перший вхід якого через фазовий детектор 4 та перший пороговий елемент 5 з порогом спрацювання Δ надходить сигнал з сигнальної обмотки 11 двощілинної потокочутливої магнітної головки зчитування 2. При цьому на виході логічного елемента І 8 з'являється імпульс на час перебування двощілинної потокочутливої магнітної головки зчитування 2 у вузькій зоні магнітної мітки. Пропонована корисна модель дозволить розширити функціональні можливості та сферу застосування пристрою при підвищеній щільності запису магнітних міток стрижневою головкою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для знаходження центра магнітної мітки, що містить потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента 1 UA 76193 U І, а потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором, який відрізняється тим, що потокочутлива магнітна головка зчитування виконана двощілинною. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
