Пристрій для знаходження центра магнітного відбитка

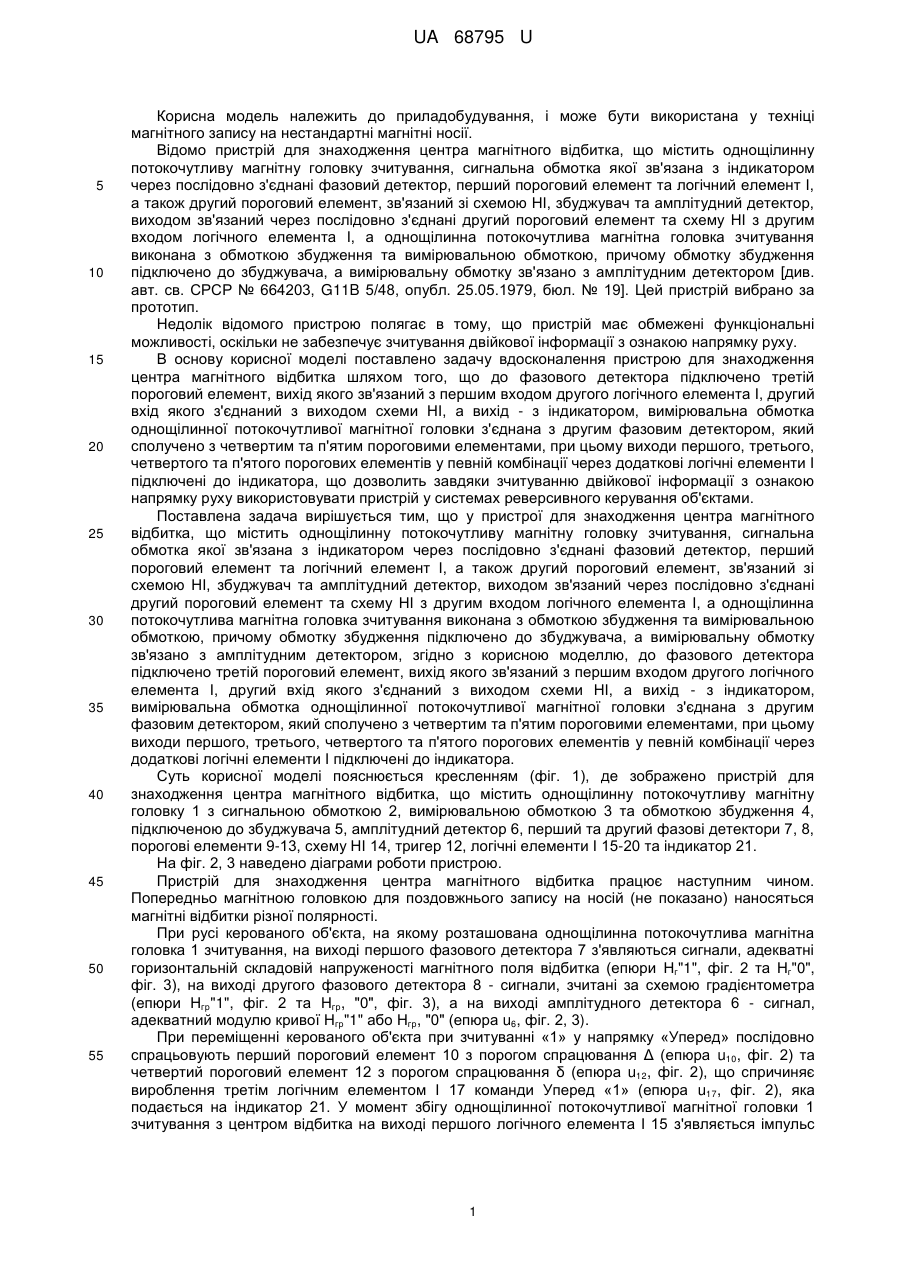

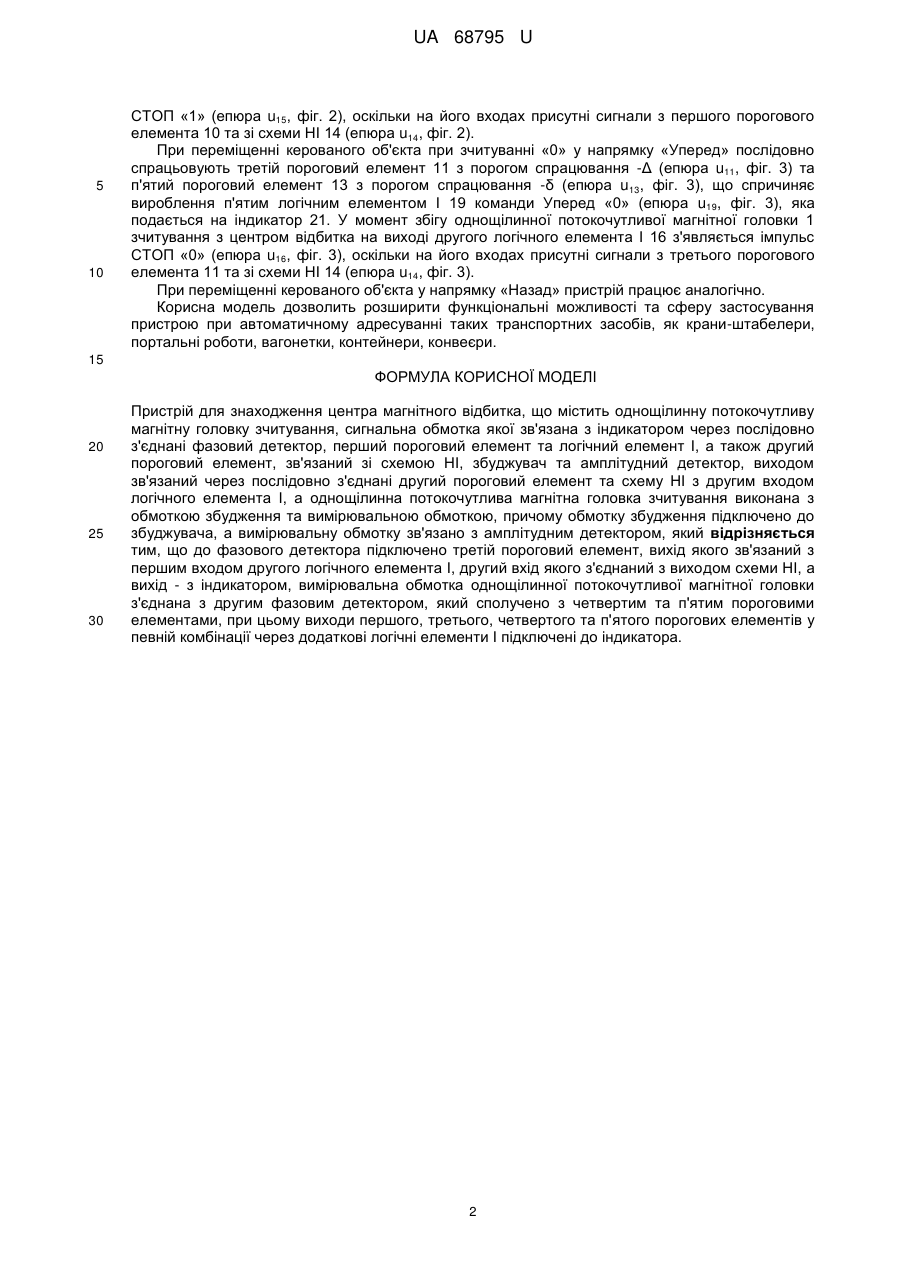

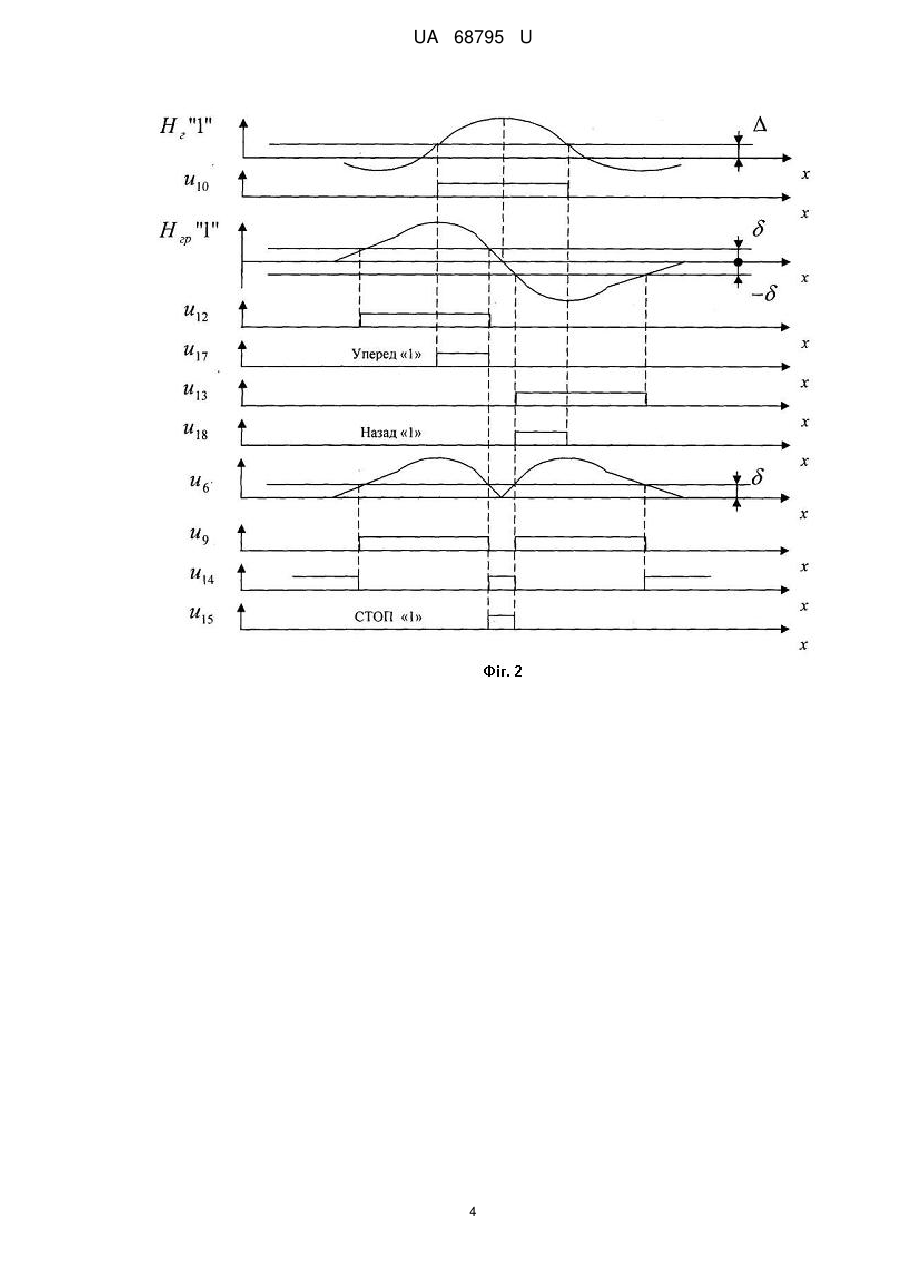

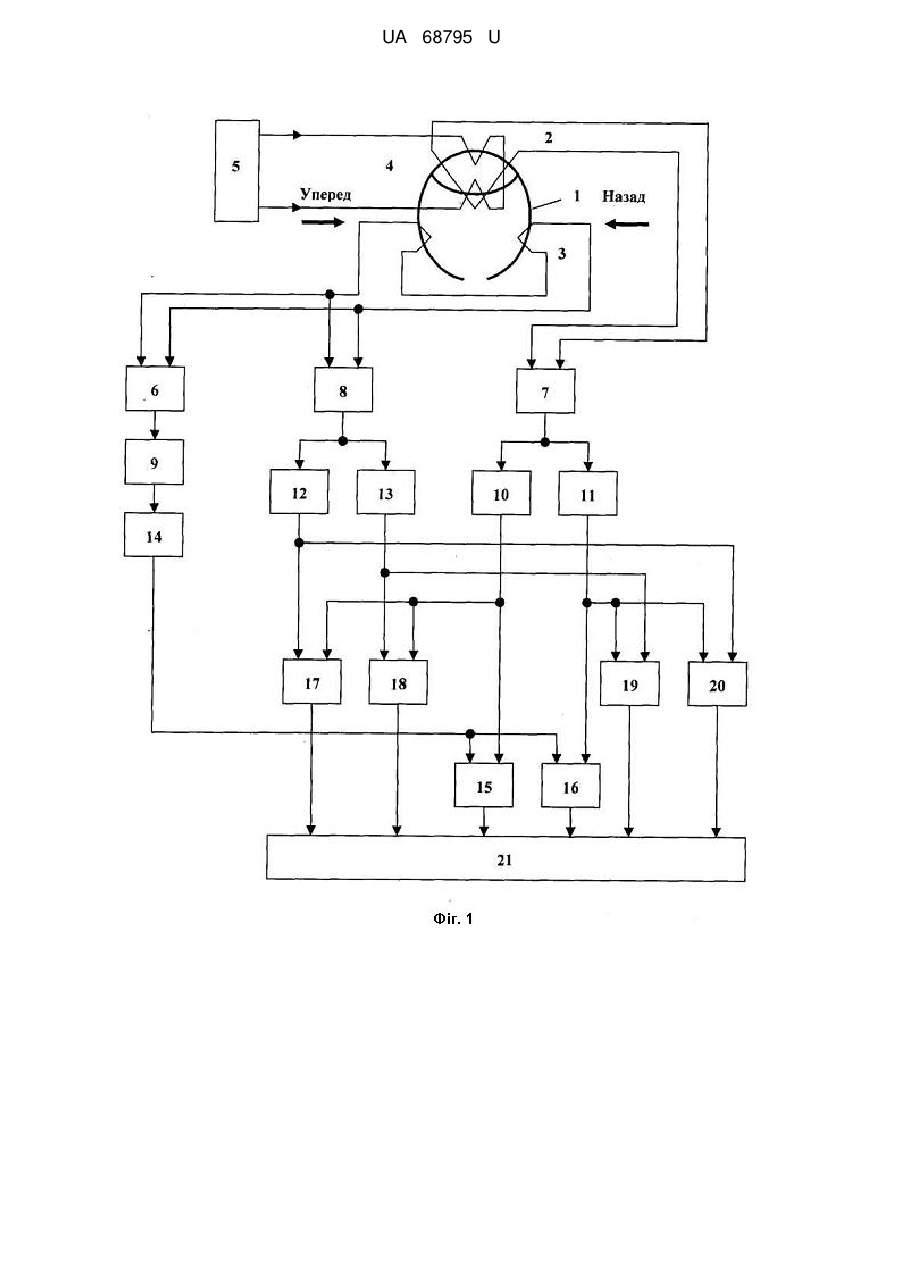

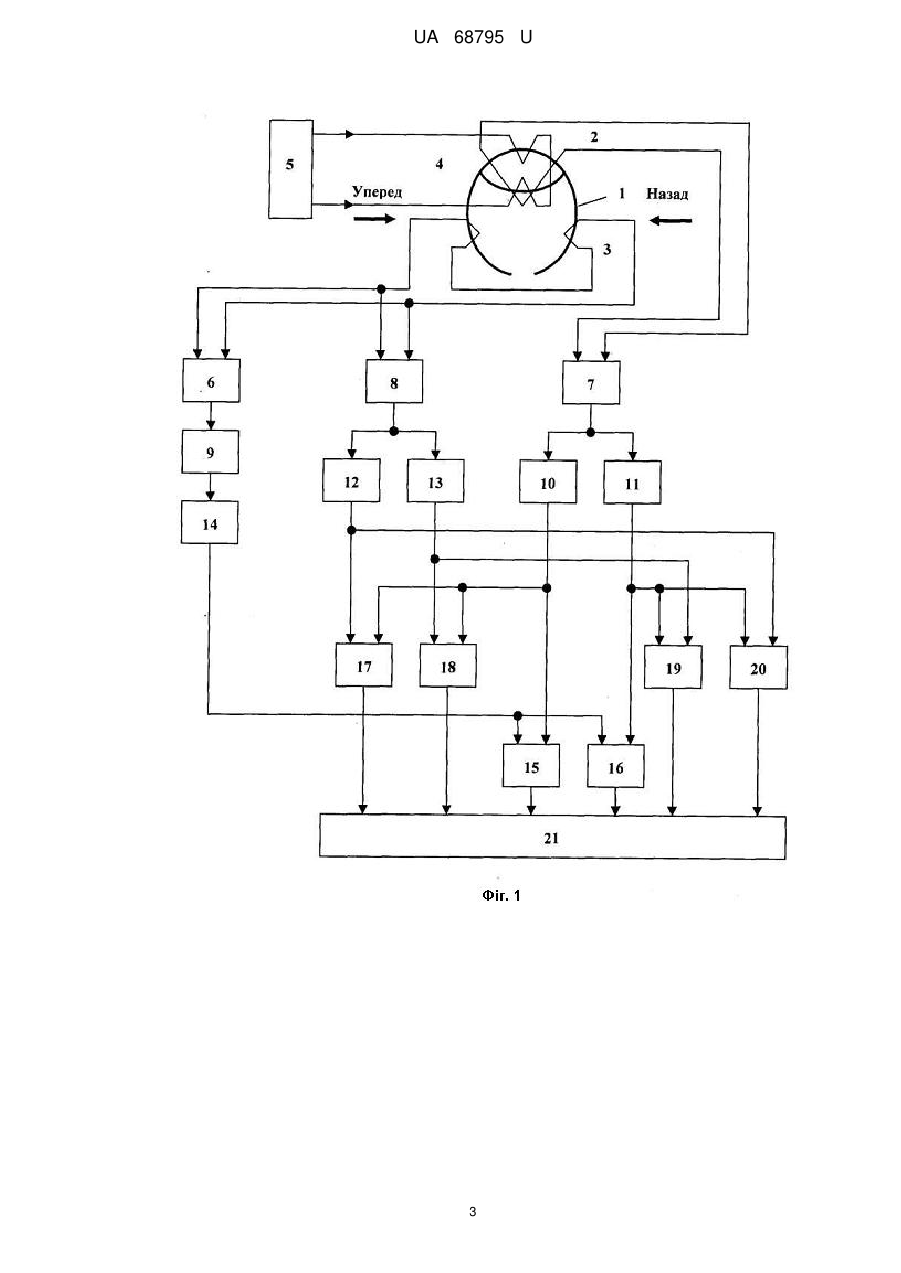

Реферат: UA 68795 U UA 68795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування, і може бути використана у техніці магнітного запису на нестандартні магнітні носії. Відомо пристрій для знаходження центра магнітного відбитка, що містить однощілинну потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента І, а однощілинна потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором [див. авт. св. СРСР № 664203, G11B 5/48, опубл. 25.05.1979, бюл. № 19]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що пристрій має обмежені функціональні можливості, оскільки не забезпечує зчитування двійкової інформації з ознакою напрямку руху. В основу корисної моделі поставлено задачу вдосконалення пристрою для знаходження центра магнітного відбитка шляхом того, що до фазового детектора підключено третій пороговий елемент, вихід якого зв'язаний з першим входом другого логічного елемента І, другий вхід якого з'єднаний з виходом схеми НІ, а вихід - з індикатором, вимірювальна обмотка однощілинної потокочутливої магнітної головки з'єднана з другим фазовим детектором, який сполучено з четвертим та п'ятим пороговими елементами, при цьому виходи першого, третього, четвертого та п'ятого порогових елементів у певній комбінації через додаткові логічні елементи І підключені до індикатора, що дозволить завдяки зчитуванню двійкової інформації з ознакою напрямку руху використовувати пристрій у системах реверсивного керування об'єктами. Поставлена задача вирішується тим, що у пристрої для знаходження центра магнітного відбитка, що містить однощілинну потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента І, а однощілинна потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором, згідно з корисною моделлю, до фазового детектора підключено третій пороговий елемент, вихід якого зв'язаний з першим входом другого логічного елемента І, другий вхід якого з'єднаний з виходом схеми НІ, а вихід - з індикатором, вимірювальна обмотка однощілинної потокочутливої магнітної головки з'єднана з другим фазовим детектором, який сполучено з четвертим та п'ятим пороговими елементами, при цьому виходи першого, третього, четвертого та п'ятого порогових елементів у певній комбінації через додаткові логічні елементи І підключені до індикатора. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено пристрій для знаходження центра магнітного відбитка, що містить однощілинну потокочутливу магнітну головку 1 з сигнальною обмоткою 2, вимірювальною обмоткою 3 та обмоткою збудження 4, підключеною до збуджувача 5, амплітудний детектор 6, перший та другий фазові детектори 7, 8, порогові елементи 9-13, схему НІ 14, тригер 12, логічні елементи І 15-20 та індикатор 21. На фіг. 2, 3 наведено діаграми роботи пристрою. Пристрій для знаходження центра магнітного відбитка працює наступним чином. Попередньо магнітною головкою для поздовжнього запису на носій (не показано) наносяться магнітні відбитки різної полярності. При русі керованого об'єкта, на якому розташована однощілинна потокочутлива магнітна головка 1 зчитування, на виході першого фазового детектора 7 з'являються сигнали, адекватні горизонтальній складовій напруженості магнітного поля відбитка (епюри Нг"1", фіг. 2 та Нг"0", фіг. 3), на виході другого фазового детектора 8 - сигнали, зчитані за схемою градієнтометра (епюри Нгр"1", фіг. 2 та Нгр, "0", фіг. 3), а на виході амплітудного детектора 6 - сигнал, адекватний модулю кривої Нгр"1" або Нгр, "0" (епюра u6, фіг. 2, 3). При переміщенні керованого об'єкта при зчитуванні «1» у напрямку «Уперед» послідовно спрацьовують перший пороговий елемент 10 з порогом спрацювання Δ (епюра u10, фіг. 2) та четвертий пороговий елемент 12 з порогом спрацювання δ (епюра u12, фіг. 2), що спричиняє вироблення третім логічним елементом І 17 команди Уперед «1» (епюра u17, фіг. 2), яка подається на індикатор 21. У момент збігу однощілинної потокочутливої магнітної головки 1 зчитування з центром відбитка на виході першого логічного елемента І 15 з'являється імпульс 1 UA 68795 U 5 10 СТОП «1» (епюра u15, фіг. 2), оскільки на його входах присутні сигнали з першого порогового елемента 10 та зі схеми НІ 14 (епюра u14, фіг. 2). При переміщенні керованого об'єкта при зчитуванні «0» у напрямку «Уперед» послідовно спрацьовують третій пороговий елемент 11 з порогом спрацювання -Δ (епюра u11, фіг. 3) та п'ятий пороговий елемент 13 з порогом спрацювання -δ (епюра u13, фіг. 3), що спричиняє вироблення п'ятим логічним елементом І 19 команди Уперед «0» (епюра u19, фіг. 3), яка подається на індикатор 21. У момент збігу однощілинної потокочутливої магнітної головки 1 зчитування з центром відбитка на виході другого логічного елемента І 16 з'являється імпульс СТОП «0» (епюра u16, фіг. 3), оскільки на його входах присутні сигнали з третього порогового елемента 11 та зі схеми НІ 14 (епюра u14, фіг. 3). При переміщенні керованого об'єкта у напрямку «Назад» пристрій працює аналогічно. Корисна модель дозволить розширити функціональні можливості та сферу застосування пристрою при автоматичному адресуванні таких транспортних засобів, як крани-штабелери, портальні роботи, вагонетки, контейнери, конвеєри. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Пристрій для знаходження центра магнітного відбитка, що містить однощілинну потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з індикатором через послідовно з'єднані фазовий детектор, перший пороговий елемент та логічний елемент І, а також другий пороговий елемент, зв'язаний зі схемою НІ, збуджувач та амплітудний детектор, виходом зв'язаний через послідовно з'єднані другий пороговий елемент та схему НІ з другим входом логічного елемента І, а однощілинна потокочутлива магнітна головка зчитування виконана з обмоткою збудження та вимірювальною обмоткою, причому обмотку збудження підключено до збуджувача, а вимірювальну обмотку зв'язано з амплітудним детектором, який відрізняється тим, що до фазового детектора підключено третій пороговий елемент, вихід якого зв'язаний з першим входом другого логічного елемента І, другий вхід якого з'єднаний з виходом схеми НІ, а вихід - з індикатором, вимірювальна обмотка однощілинної потокочутливої магнітної головки з'єднана з другим фазовим детектором, який сполучено з четвертим та п'ятим пороговими елементами, при цьому виходи першого, третього, четвертого та п'ятого порогових елементів у певній комбінації через додаткові логічні елементи І підключені до індикатора. 2 UA 68795 U 3 UA 68795 U 4 UA 68795 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
