Спосіб отримання термостійкої капілярності на бавовняних тканинах

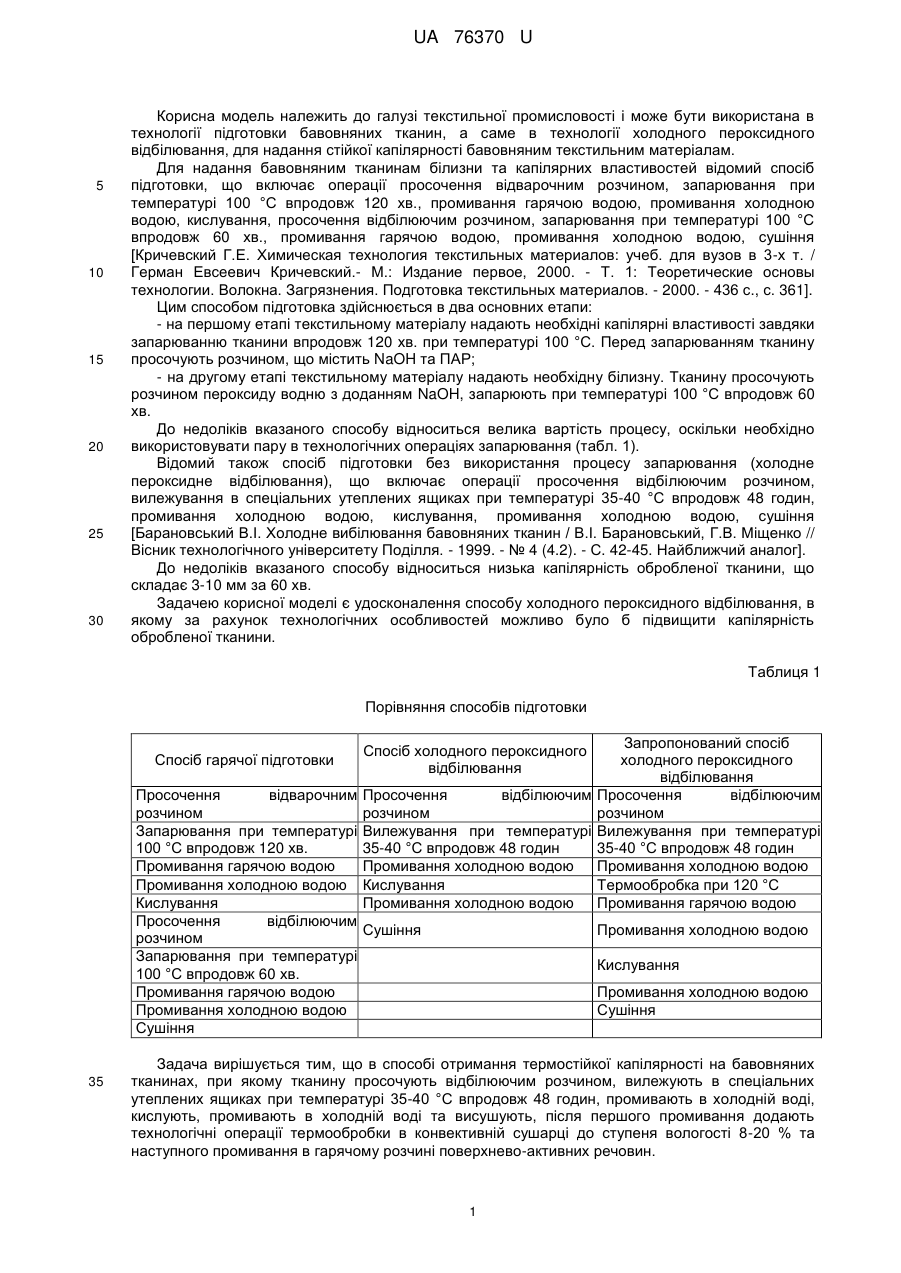

Реферат: UA 76370 U UA 76370 U 5 10 15 20 25 30 Корисна модель належить до галузі текстильної промисловості і може бути використана в технології підготовки бавовняних тканин, а саме в технології холодного пероксидного відбілювання, для надання стійкої капілярності бавовняним текстильним матеріалам. Для надання бавовняним тканинам білизни та капілярних властивостей відомий спосіб підготовки, що включає операції просочення відварочним розчином, запарювання при температурі 100 °С впродовж 120 хв., промивання гарячою водою, промивання холодною водою, кислування, просочення відбілюючим розчином, запарювання при температурі 100 °С впродовж 60 хв., промивання гарячою водою, промивання холодною водою, сушіння [Кричевский Г.Е. Химическая технология текстильных материалов: учеб. для вузов в 3-х т. / Герман Евсеевич Кричевский.- М.: Издание первое, 2000. - Т. 1: Теоретические основы технологии. Волокна. Загрязнения. Подготовка текстильных материалов. - 2000. - 436 с., с. 361]. Цим способом підготовка здійснюється в два основних етапи: - на першому етапі текстильному матеріалу надають необхідні капілярні властивості завдяки запарюванню тканини впродовж 120 хв. при температурі 100 °С. Перед запарюванням тканину просочують розчином, що містить NaOH та ПАР; - на другому етапі текстильному матеріалу надають необхідну білизну. Тканину просочують розчином пероксиду водню з доданням NaOH, запарюють при температурі 100 °С впродовж 60 хв. До недоліків вказаного способу відноситься велика вартість процесу, оскільки необхідно використовувати пару в технологічних операціях запарювання (табл. 1). Відомий також спосіб підготовки без використання процесу запарювання (холодне пероксидне відбілювання), що включає операції просочення відбілюючим розчином, вилежування в спеціальних утеплених ящиках при температурі 35-40 °С впродовж 48 годин, промивання холодною водою, кислування, промивання холодною водою, сушіння [Барановський В.І. Холодне вибілювання бавовняних тканин / В.І. Барановський, Г.В. Міщенко // Вісник технологічного університету Поділля. - 1999. - № 4 (4.2). - С. 42-45. Найближчий аналог]. До недоліків вказаного способу відноситься низька капілярність обробленої тканини, що складає 3-10 мм за 60 хв. Задачею корисної моделі є удосконалення способу холодного пероксидного відбілювання, в якому за рахунок технологічних особливостей можливо було б підвищити капілярність обробленої тканини. Таблиця 1 Порівняння способів підготовки Запропонований спосіб холодного пероксидного відбілювання Просочення відварочним Просочення відбілюючим Просочення відбілюючим розчином розчином розчином Запарювання при температурі Вилежування при температурі Вилежування при температурі 100 °С впродовж 120 хв. 35-40 °С впродовж 48 годин 35-40 °С впродовж 48 годин Промивання гарячою водою Промивання холодною водою Промивання холодною водою Промивання холодною водою Кислування Термообробка при 120 °С Кислування Промивання холодною водою Промивання гарячою водою Просочення відбілюючим Сушіння Промивання холодною водою розчином Запарювання при температурі Кислування 100 °С впродовж 60 хв. Промивання гарячою водою Промивання холодною водою Промивання холодною водою Сушіння Сушіння Спосіб гарячої підготовки 35 Спосіб холодного пероксидного відбілювання Задача вирішується тим, що в способі отримання термостійкої капілярності на бавовняних тканинах, при якому тканину просочують відбілюючим розчином, вилежують в спеціальних утеплених ящиках при температурі 35-40 °С впродовж 48 годин, промивають в холодній воді, кислують, промивають в холодній воді та висушують, після першого промивання додають технологічні операції термообробки в конвективній сушарці до ступеня вологості 8-20 % та наступного промивання в гарячому розчині поверхнево-активних речовин. 1 UA 76370 U 5 10 15 20 Ефективність способу пояснюється дією наступних факторів: введення додаткової операції термообробки з наступним промиванням гарячим розчином ПАР дозволяє видалити воскоподібні речовини з поверхні бавовняного волокна, тим самим значно підвищити капілярні властивості текстильного матеріалу з 3-10 мм за 60 хв до 70-100 мм за 60 хв. Воскоподібні речовини знаходяться на поверхні волокна та у поверхні первісної стінки і таким чином надають гідрофобні властивості бавовняному волокну. Під час проведення операції відварювання за класичним гарячим способом підготовки при температурі 100 °С під впливом лугу та ПАР воскоподібні речовини емульгуються та більшість їх видаляється з поверхні волокна, чим і обумовлюється висока гідрофільність тканин підготовлених по такому способу. При підготовці по холодному пероксидному способу при температурі 20-40 °С процеси емульгування воскоподібних речовин практично відсутні, оскільки для ефективного їх здійснення потрібна температура не менш 70 °С. Введення додаткових операцій термообробки та наступної промивки в гарячому розчині ПАР дозволяє спочатку розплавити та вивести з первинної стінки волокна на поверхню частину воскоподібних речовин під час термообробки, а потім їх емульгувати та видалити з поверхні волокна під час гарячої промивки в розчині ПАР. В табл. 1 наведено різні способи підготовки бавовняних тканин. Тканина, отримана запропонованим способом, характеризується білизною не менш 82 % (в межах ГОСТ) та підвищеною капілярністю 50-100 мм за 60 хв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб отримання термостійкої капілярності на бавовняних тканинах, при якому тканину просочують відбілюючим розчином, вилежують в спеціальних утеплених ящиках при температурі 35-40 °С впродовж 48 годин, промивають в холодній воді, кислують, промивають в холодній воді та висушують, який відрізняється тим, що після першого промивання холодною водою проводять термообробку в конвективній сушарці до ступеня вологості 8-25 % та промивають в гарячому розчині ПАР. 30 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
