Пульсаційний млин

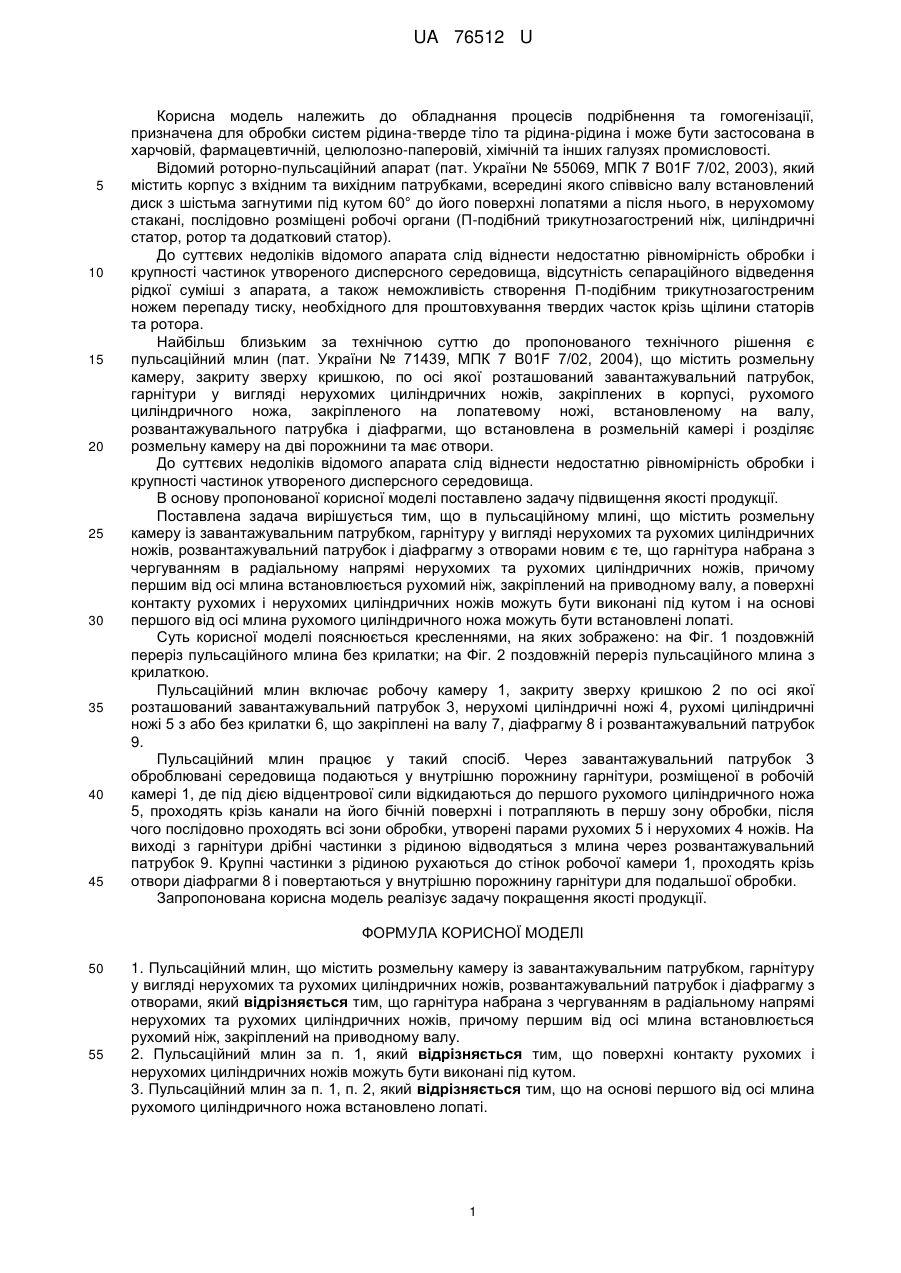

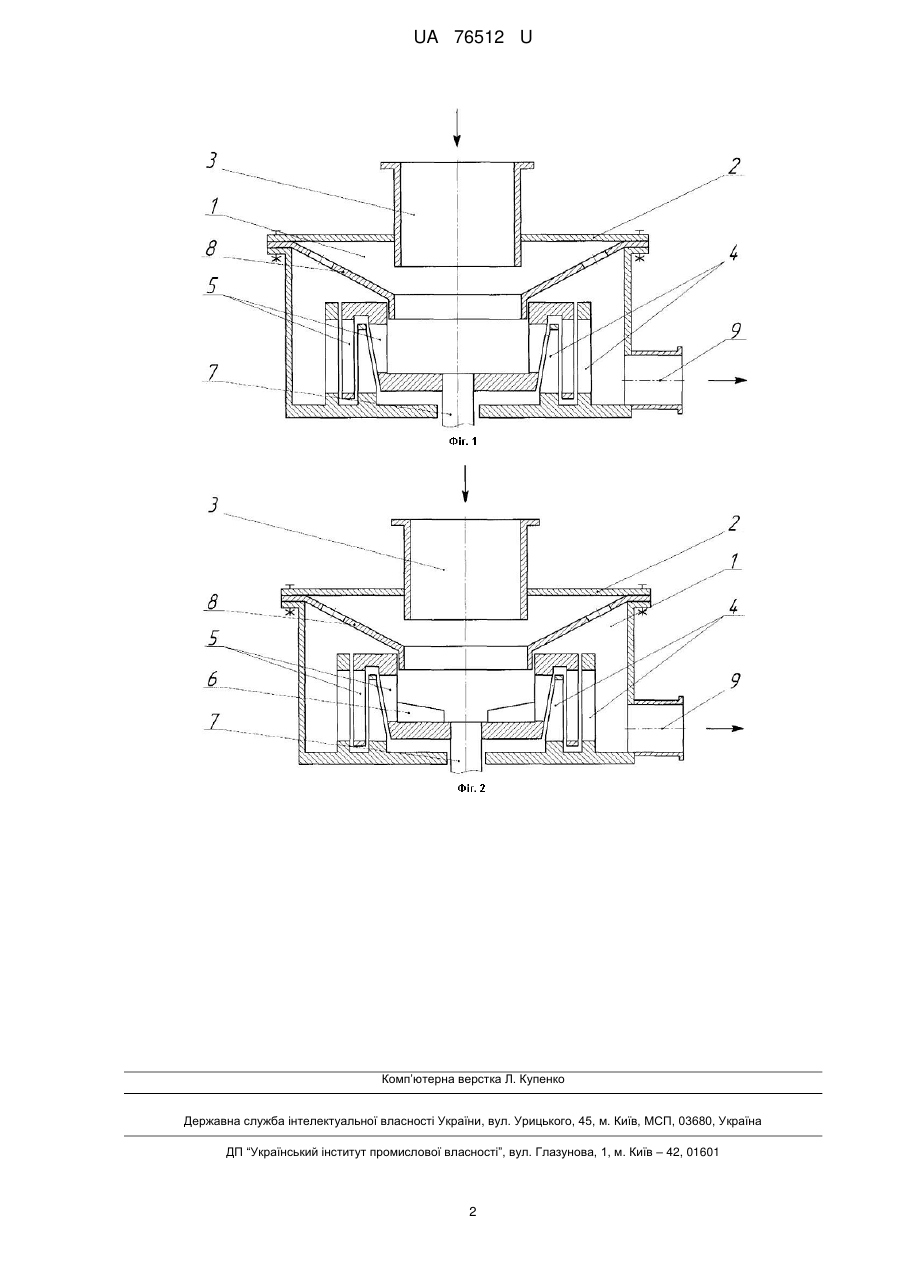

Реферат: Пульсаційний млин, що містить розмельну камеру із завантажувальним патрубком, гарнітуру у вигляді нерухомих та рухомих циліндричних ножів, розвантажувальний патрубок і діафрагму з отворами, при якому гарнітура набрана з чергуванням в радіальному напрямі нерухомих та рухомих циліндричних ножів, причому першим від осі млина встановлюється рухомий ніж, закріплений на приводному валу. UA 76512 U (12) UA 76512 U UA 76512 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання процесів подрібнення та гомогенізації, призначена для обробки систем рідина-тверде тіло та рідина-рідина і може бути застосована в харчовій, фармацевтичній, целюлозно-паперовій, хімічній та інших галузях промисловості. Відомий роторно-пульсаційний апарат (пат. України № 55069, МПК 7 B01F 7/02, 2003), який містить корпус з вхідним та вихідним патрубками, всередині якого співвісно валу встановлений диск з шістьма загнутими під кутом 60° до його поверхні лопатями а після нього, в нерухомому стакані, послідовно розміщені робочі органи (П-подібний трикутнозагострений ніж, циліндричні статор, ротор та додатковий статор). До суттєвих недоліків відомого апарата слід віднести недостатню рівномірність обробки і крупності частинок утвореного дисперсного середовища, відсутність сепараційного відведення рідкої суміші з апарата, а також неможливість створення П-подібним трикутнозагостреним ножем перепаду тиску, необхідного для проштовхування твердих часток крізь щілини статорів та ротора. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пульсаційний млин (пат. України № 71439, МПК 7 B01F 7/02, 2004), що містить розмельну камеру, закриту зверху кришкою, по осі якої розташований завантажувальний патрубок, гарнітури у вигляді нерухомих циліндричних ножів, закріплених в корпусі, рухомого циліндричного ножа, закріпленого на лопатевому ножі, встановленому на валу, розвантажувального патрубка і діафрагми, що встановлена в розмельній камері і розділяє розмельну камеру на дві порожнини та має отвори. До суттєвих недоліків відомого апарата слід віднести недостатню рівномірність обробки і крупності частинок утвореного дисперсного середовища. В основу пропонованої корисної моделі поставлено задачу підвищення якості продукції. Поставлена задача вирішується тим, що в пульсаційному млині, що містить розмельну камеру із завантажувальним патрубком, гарнітуру у вигляді нерухомих та рухомих циліндричних ножів, розвантажувальний патрубок і діафрагму з отворами новим є те, що гарнітура набрана з чергуванням в радіальному напрямі нерухомих та рухомих циліндричних ножів, причому першим від осі млина встановлюється рухомий ніж, закріплений на приводному валу, а поверхні контакту рухомих і нерухомих циліндричних ножів можуть бути виконані під кутом і на основі першого від осі млина рухомого циліндричного ножа можуть бути встановлені лопаті. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 поздовжній переріз пульсаційного млина без крилатки; на Фіг. 2 поздовжній переріз пульсаційного млина з крилаткою. Пульсаційний млин включає робочу камеру 1, закриту зверху кришкою 2 по осі якої розташований завантажувальний патрубок 3, нерухомі циліндричні ножі 4, рухомі циліндричні ножі 5 з або без крилатки 6, що закріплені на валу 7, діафрагму 8 і розвантажувальний патрубок 9. Пульсаційний млин працює у такий спосіб. Через завантажувальний патрубок 3 оброблювані середовища подаються у внутрішню порожнину гарнітури, розміщеної в робочій камері 1, де під дією відцентрової сили відкидаються до першого рухомого циліндричного ножа 5, проходять крізь канали на його бічній поверхні і потрапляють в першу зону обробки, після чого послідовно проходять всі зони обробки, утворені парами рухомих 5 і нерухомих 4 ножів. На виході з гарнітури дрібні частинки з рідиною відводяться з млина через розвантажувальний патрубок 9. Крупні частинки з рідиною рухаються до стінок робочої камери 1, проходять крізь отвори діафрагми 8 і повертаються у внутрішню порожнину гарнітури для подальшої обробки. Запропонована корисна модель реалізує задачу покращення якості продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пульсаційний млин, що містить розмельну камеру із завантажувальним патрубком, гарнітуру у вигляді нерухомих та рухомих циліндричних ножів, розвантажувальний патрубок і діафрагму з отворами, який відрізняється тим, що гарнітура набрана з чергуванням в радіальному напрямі нерухомих та рухомих циліндричних ножів, причому першим від осі млина встановлюється рухомий ніж, закріплений на приводному валу. 2. Пульсаційний млин за п. 1, який відрізняється тим, що поверхні контакту рухомих і нерухомих циліндричних ножів можуть бути виконані під кутом. 3. Пульсаційний млин за п. 1, п. 2, який відрізняється тим, що на основі першого від осі млина рухомого циліндричного ножа встановлено лопаті. 1 UA 76512 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
