Обладнання для вулканізації покришок пневматичних шин

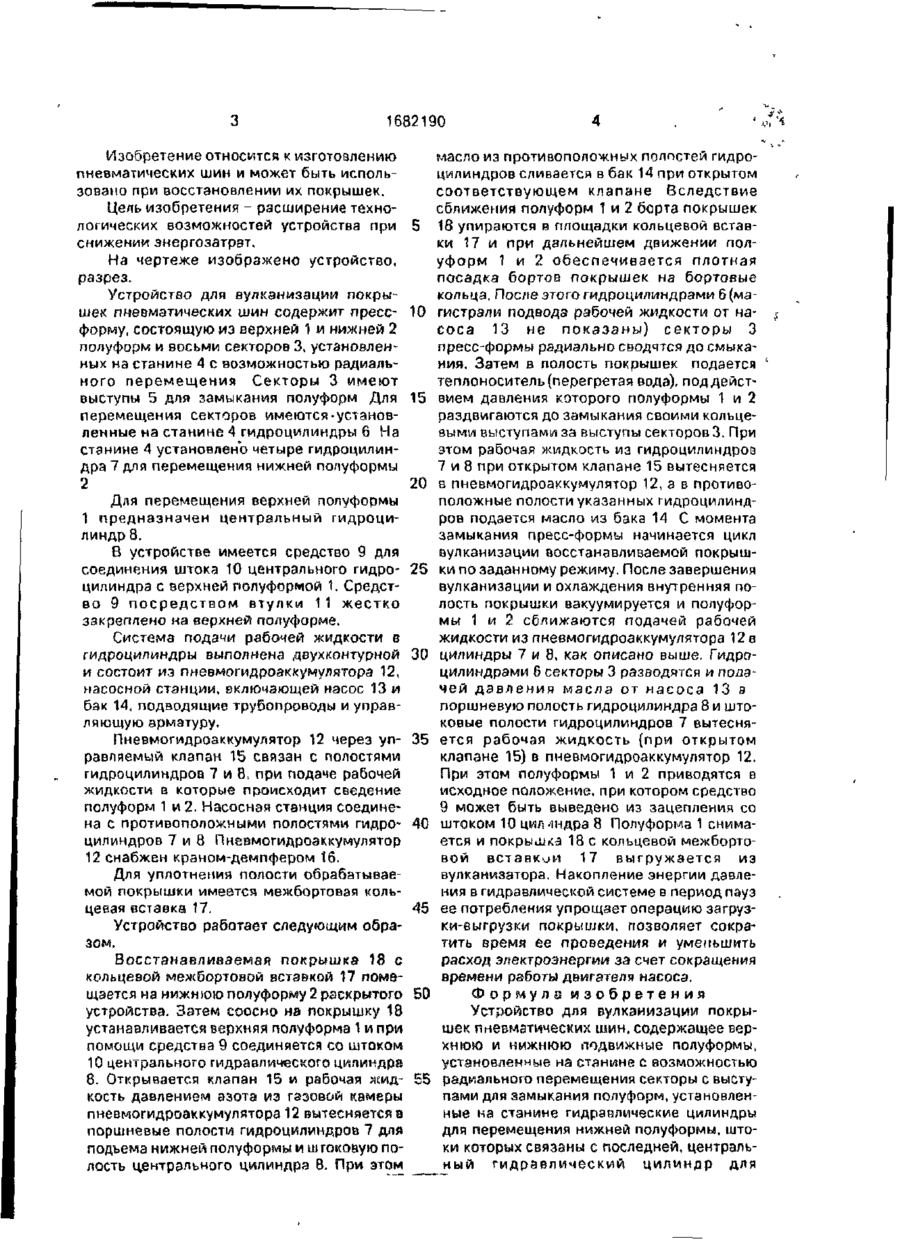

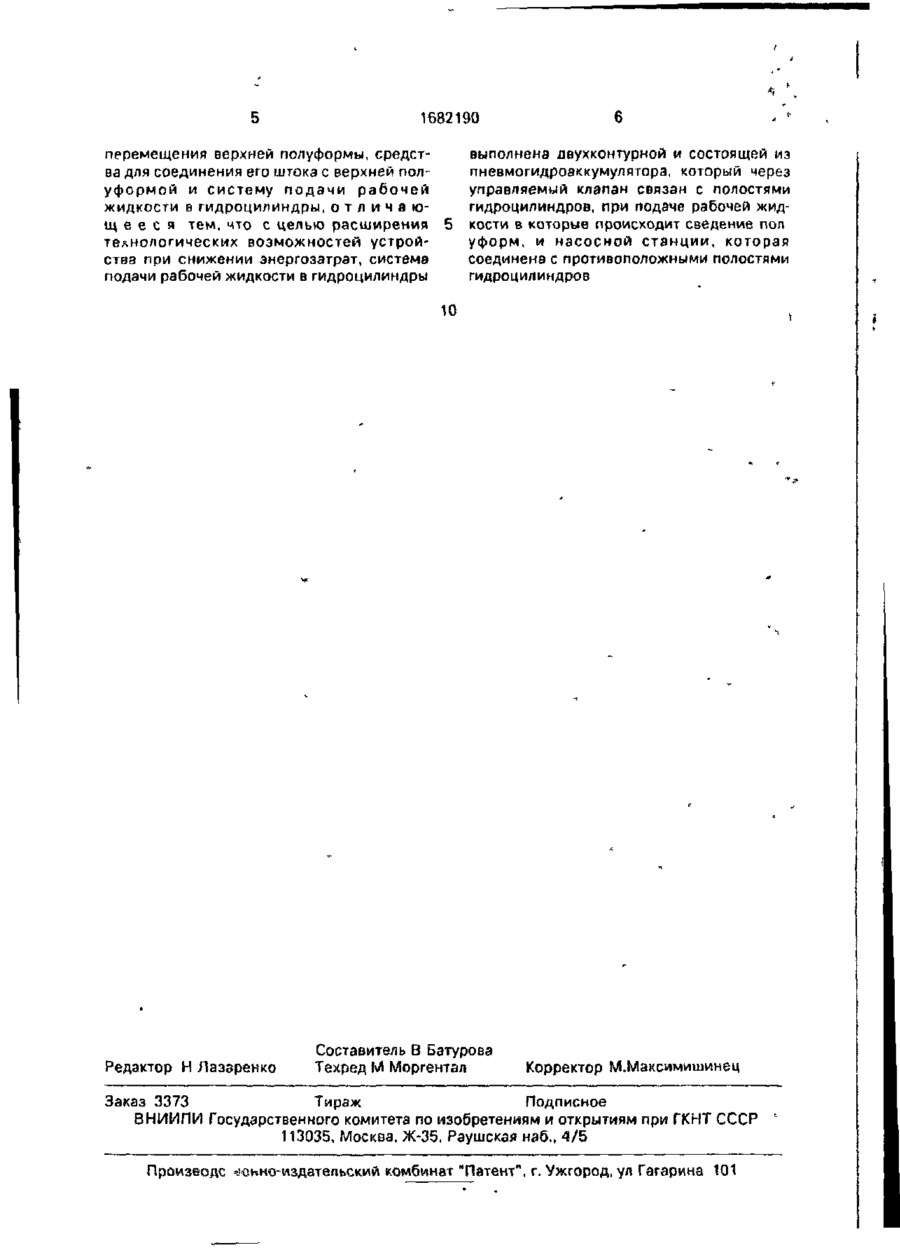

Изобретение относится к изготовлению пневматических шин и может быть использовано при восстановлении их покрышек Цель изобретения - расширение технологических возможностей устройства при снижении энергозатрат Для этого система подачи рабочей жидкости в гидроцилиндры выполнена двухконтурной и состоящей из пневмогидроаккумулятора 12 и насосной станции 13 и 14 Пневмогидроаккумулятор 12 через управляемый клапан 15 связан с полостями гидроцилиндров 7 и 8, при подаче рабочей жидкости в которые происходит сведение полуформ 1 и 2 Противоположные полости гидроцилиндров 7 и 8 соединены с насосной станцией Полуформы 1 и 2 разводятся подачей теплоносителя в полость покрышки 18 с одновременным вытеснением рабочей жидкости из гидроцилиндров 7 и G в пнеемогидроаккумулятор 1 ил 00 8 1682190 Изобретение относится к изготовлению пневматических шин и может быть использовано при восстановлении их покрышек. Цель изобретения - расширение технологических возможностей устройства при 5 снижении энергозатрат. На чертеже изображено устройство, разрез. Устройство для вулканизации покрышек пневматических шин содержит пресс- 10 форму, состоящую из верхней 1 и нижней 2 полуформ и восьми секторов 3, установленных на станине 4 с возможностью радиального перемещения Секторы 3 имеют выступы 5 для замыкания полуформ Для 15 перемещения секторов имеются-установленные на станине 4 гидроцилиндры 6 На станине 4 установлено четыре гидроцилиндра 7 для перемещения нижней полуформы 2 20 Для перемещения верхней полуформы 1 предназначен центральный гидроцилиндр 8. В устройстве имеется средство 9 для соединения штока 10 центрального гидро- 25 цилиндра с верхней полуформой 1. Средство 9 посредством втулки 11 жестко закреплено на верхней полуформе. Система подачи рабочей жидкости в гидроцилиндры выполнена двухконтурной 30 и состоит из пневмогидроаккумулятора 12, насосной станции, включающей насос 13 и бак 14, подводящие трубопроводы и управляющую арматуру. Пневмогидрозккумулятор 12 через уп- 35 равляемый клапан 15 связан с полостями гидроцилиндров 7 и 8, при подаче рабочей жидкости в которые происходит сведение полуформ 1 и 2. Насосная станция соединена с противоположными полостями гидро- 40 цилиндров 7 и 8 Пневмогидроэккумулятор 12 снабжен крано?и-демпфером 16. Для уплотнения полости обрабатываемой покрышки имеется межбортовая кольцевая вставка 17. 45 Устройство работает следующим образом. Восстанавливаемая покрышка 18 с кольцевой межбортовой вставкой 17 помещается на нижнюю полуформу 2 раскрытого 50 устройства. Затем соосно на покрышку 18 устанавливается верхняя полуформа 1 и при помощи средства 9 соединяется со штоком 10 центрального гидравлического цилиндра 8. Открывается клапан 15 и рабочая жид- 55 кость давлением азота из газовой камеры пневмогидроаккумулятора 12 вытесняется в поршневые полости гидроцилиндрон 7 для подъема нижней полуформы и штоковую полость центрального цилиндра 8. При этом масло из противоположных полпстей гидроцилиндров сливается в бак 14 при открытом соответствующем клапане Вследствие сближения полуформ 1 и 2 борта покрышек 18 упираются в площадки кольцевой вставки 17 и при дальнейшем движении полуформ 1 и 2 обеспечивается плотная посадка бортов покрышек на бортовые кольца. После этого гидроцилиндрами 6 (магистрали подвода рабочей жидкости от наcoca 13 не показаны) секторы 3 пресс-формы радиально сводятся до смыкания. Затем в полость покрышек подается теплоноситель (перегретая вода), поддействмем давления которого полуформы 1 и 2 раздвигаются до замыкания своими кольцевыми выступами за выступы секторов 3. При этом рабочая жидкость из гидроцилиндров 7 и 8 при открытом клапане 15 вытесняется в пневмогидроаккумулятор 12, а в противоположные полости указанных гидроцилиндров подается масло из бака 14 С момента замыкания пресс-формы начинается цикл вулканизации восстанавливаемой покрышки по заданному режиму. После завершения вулканизации и охлаждения внутренняя полость покрышки вакуумируется и полуформы 1 и 2 сближаются подачей рабочей жидкости из пневмогидроаккумулятора 12 в цилиндры 7 и 8, как описано выше. Гидроцилиндрами 6 секторы 3 разводятся и попэчей давления масла от насоса 13 в поршневую полость гидроцшшндра 8 и штоковые полости гидроцилиндров 7 вытесняется рабочая жидкость {при открытом клапане 15) в пневмогидроаккумулятор 12. При этом полуформы 1 и 2 приводятся в исходное положение, при котором средство 9 может быть выведено из зацепления со штоком 10 цил чндра 8 Полуформа 1 снимается и покрышка 18 с кольцевой межбортовой вставкой 17 выгружается из вулканизатора. Накопление энергии давления в гидравлической системе в период пауз ее потребления упрощает операцию загрузки-выгрузки покрышки, позволяет сократить время ее проведения и уменьшить расход электроэнергии зз счет сокращения времени работы двигателя насоса. Формула изобретения Устройство для вулканизации покрышек пневматических шин, содержащее верхнюю и нижнюю подвижные полуформы, установленные на станине с возможностью радиального перемещения секторы с выступами для замыкания полуформ, установленные на станине гидравлические цилиндры для перемещения нижней полуформы, штоки которых связаны с последней, центральный гидравлический цилиндр для ч 1682190 выполнена лвухконтурной и состоящей из пневмогидроаккумулятора, который через управляемый клапан связан с полостями гидроцилиндров, при подаче рабочей жидкости в которые происходит сведение пол уформ, и насосной станции, которая соединена с противоположными полостями гидроцилиндров перемещения верхней полуформы, средства для соединения его штока с верхней полуформой и систему подачи рабочей жидкости в гидроцилиндры, о т л и ч а ю щ е е с я тем, что с целью расширения технологических возможностей устройства при снижении энергозатрат, система подачи рабочей жидкости в гидроцилиндры 10 Редактор Н Лаззренко Составитель В Батурова Техред М Моргентал Корректор М.Максимишинец Заказ 3373 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Промзеодс ^cthHo-издательский комбинат "Патент", г. Ужгород, ул Гагарина 101
