Стіл виштовхувача грудки з опоки формувальної лінії

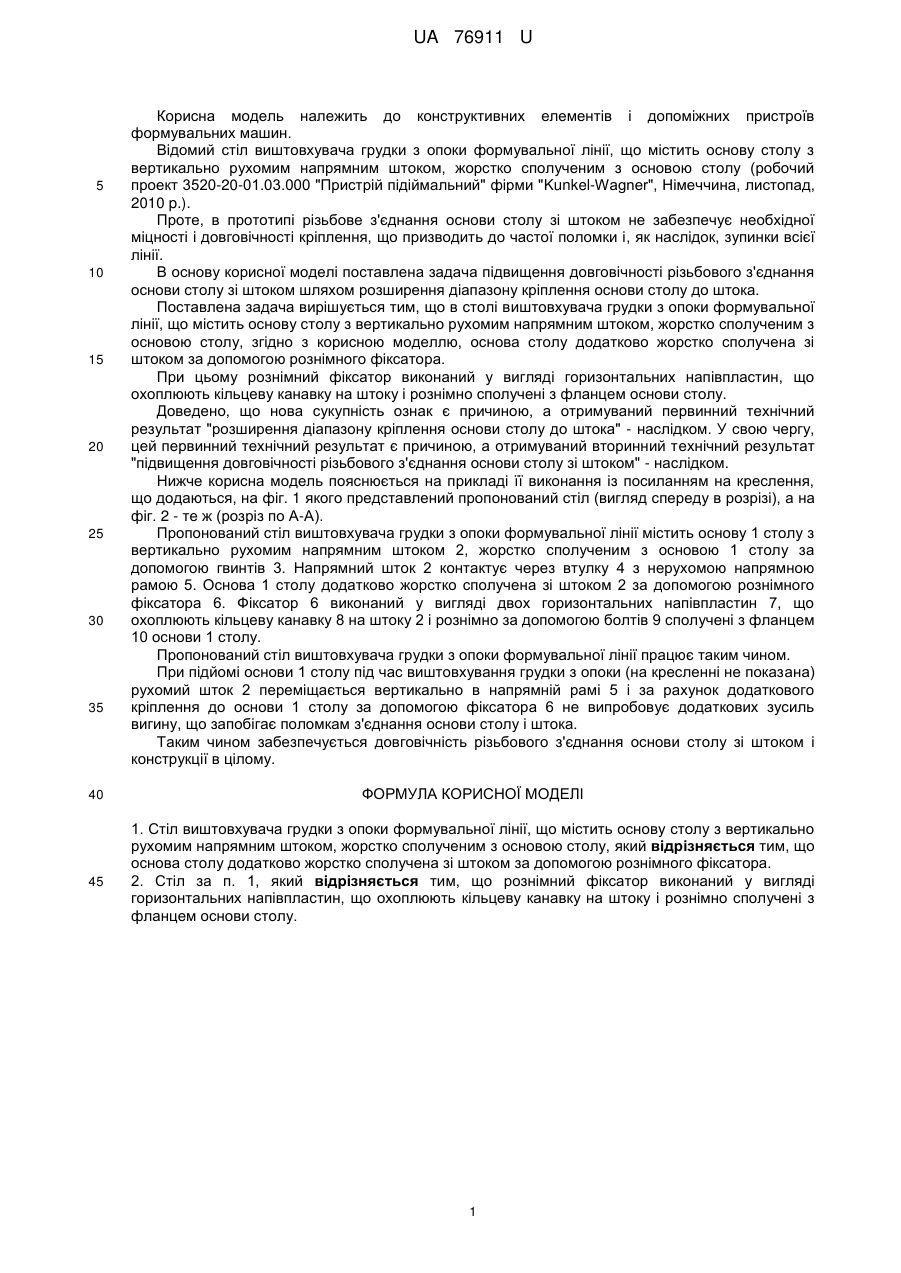

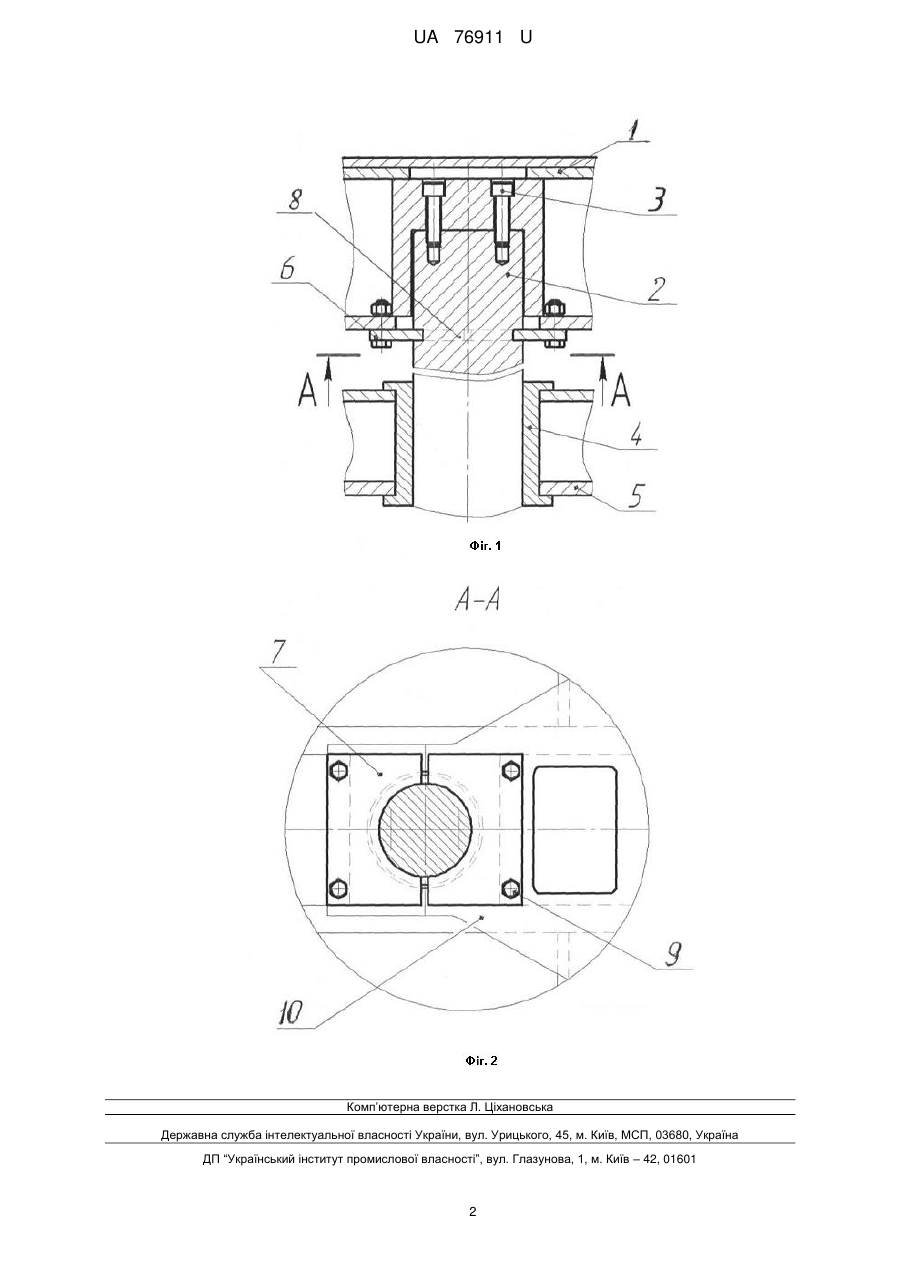

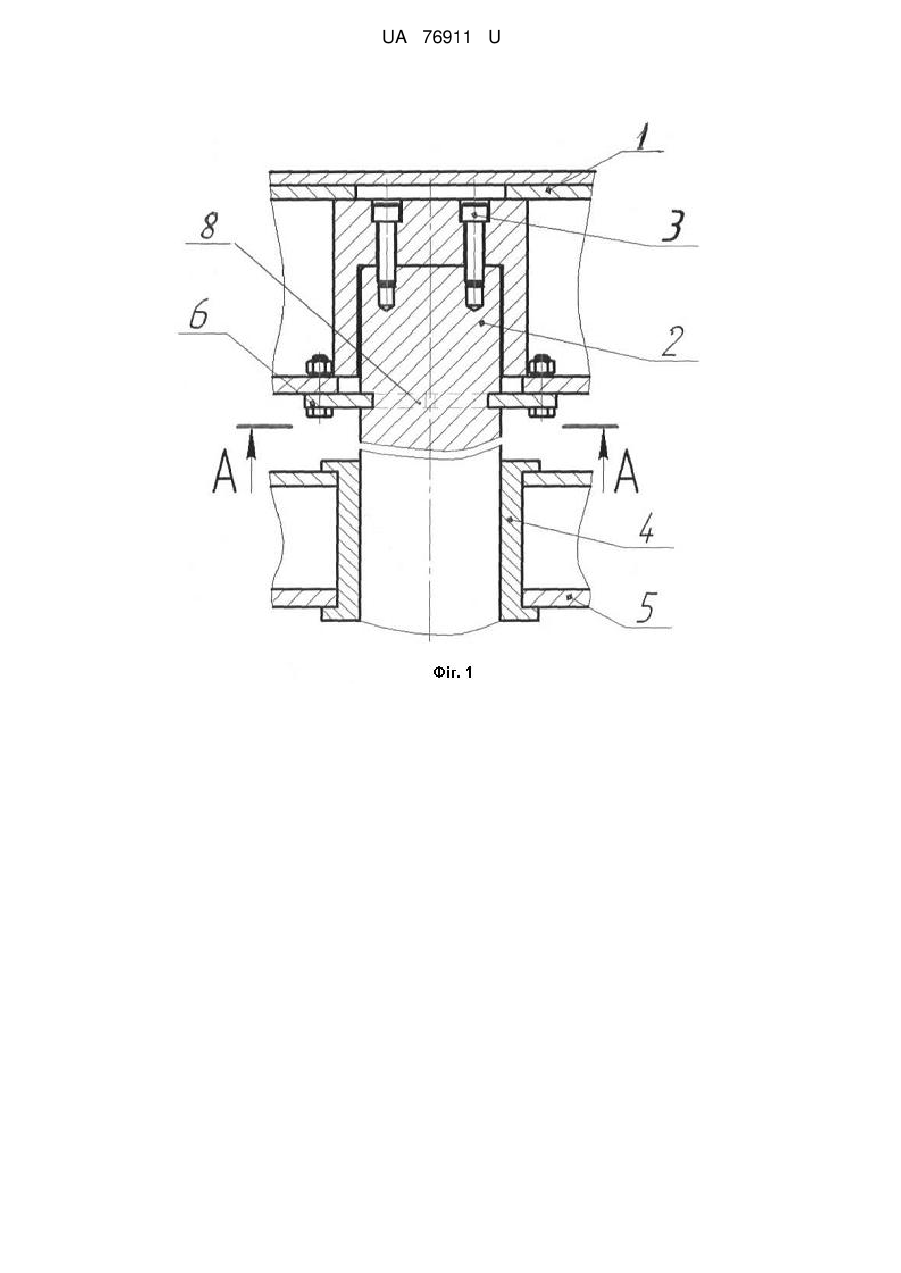

Реферат: Стіл виштовхувача грудки з опоки формувальної лінії містить основу столу з вертикально рухомим напрямним штоком, жорстко сполученим з основою столу, яка додатково жорстко сполучена зі штоком за допомогою рознімного фіксатора. Рознімний фіксатор виконаний у вигляді горизонтальних напівпластин, що охоплюють кільцеву канавку на штоку і рознімно сполучені з фланцем основи столу. UA 76911 U (12) UA 76911 U UA 76911 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до конструктивних елементів і допоміжних пристроїв формувальних машин. Відомий стіл виштовхувача грудки з опоки формувальної лінії, що містить основу столу з вертикально рухомим напрямним штоком, жорстко сполученим з основою столу (робочий проект 3520-20-01.03.000 "Пристрій підіймальний" фірми "Kunkel-Wagner", Німеччина, листопад, 2010 p.). Проте, в прототипі різьбове з'єднання основи столу зі штоком не забезпечує необхідної міцності і довговічності кріплення, що призводить до частої поломки і, як наслідок, зупинки всієї лінії. В основу корисної моделі поставлена задача підвищення довговічності різьбового з'єднання основи столу зі штоком шляхом розширення діапазону кріплення основи столу до штока. Поставлена задача вирішується тим, що в столі виштовхувача грудки з опоки формувальної лінії, що містить основу столу з вертикально рухомим напрямним штоком, жорстко сполученим з основою столу, згідно з корисною моделлю, основа столу додатково жорстко сполучена зі штоком за допомогою рознімного фіксатора. При цьому рознімний фіксатор виконаний у вигляді горизонтальних напівпластин, що охоплюють кільцеву канавку на штоку і рознімно сполучені з фланцем основи столу. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "розширення діапазону кріплення основи столу до штока" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а отримуваний вторинний технічний результат "підвищення довговічності різьбового з'єднання основи столу зі штоком" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання із посиланням на креслення, що додаються, на фіг. 1 якого представлений пропонований стіл (вигляд спереду в розрізі), а на фіг. 2 - те ж (розріз по А-А). Пропонований стіл виштовхувача грудки з опоки формувальної лінії містить основу 1 столу з вертикально рухомим напрямним штоком 2, жорстко сполученим з основою 1 столу за допомогою гвинтів 3. Напрямний шток 2 контактує через втулку 4 з нерухомою напрямною рамою 5. Основа 1 столу додатково жорстко сполучена зі штоком 2 за допомогою рознімного фіксатора 6. Фіксатор 6 виконаний у вигляді двох горизонтальних напівпластин 7, що охоплюють кільцеву канавку 8 на штоку 2 і рознімно за допомогою болтів 9 сполучені з фланцем 10 основи 1 столу. Пропонований стіл виштовхувача грудки з опоки формувальної лінії працює таким чином. При підйомі основи 1 столу під час виштовхування грудки з опоки (на кресленні не показана) рухомий шток 2 переміщається вертикально в напрямній рамі 5 і за рахунок додаткового кріплення до основи 1 столу за допомогою фіксатора 6 не випробовує додаткових зусиль вигину, що запобігає поломкам з'єднання основи столу і штока. Таким чином забезпечується довговічність різьбового з'єднання основи столу зі штоком і конструкції в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стіл виштовхувача грудки з опоки формувальної лінії, що містить основу столу з вертикально рухомим напрямним штоком, жорстко сполученим з основою столу, який відрізняється тим, що основа столу додатково жорстко сполучена зі штоком за допомогою рознімного фіксатора. 2. Стіл за п. 1, який відрізняється тим, що рознімний фіксатор виконаний у вигляді горизонтальних напівпластин, що охоплюють кільцеву канавку на штоку і рознімно сполучені з фланцем основи столу. 1 UA 76911 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
