Спосіб виготовлення фільтрувального пакету

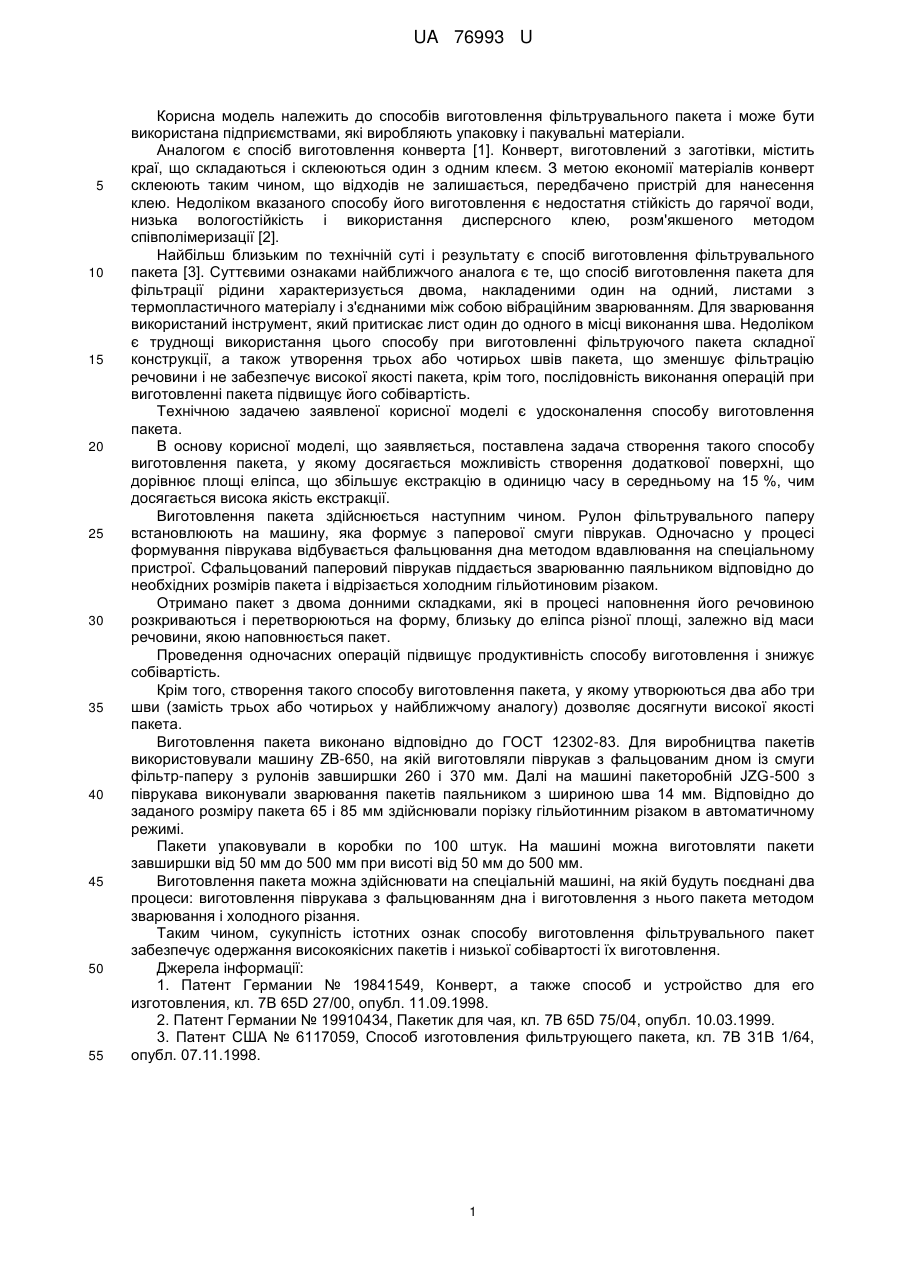

Реферат: UA 76993 U UA 76993 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів виготовлення фільтрувального пакета і може бути використана підприємствами, які виробляють упаковку і пакувальні матеріали. Аналогом є спосіб виготовлення конверта [1]. Конверт, виготовлений з заготівки, містить краї, що складаються і склеюються один з одним клеєм. З метою економії матеріалів конверт склеюють таким чином, що відходів не залишається, передбачено пристрій для нанесення клею. Недоліком вказаного способу його виготовлення є недостатня стійкість до гарячої води, низька вологостійкість і використання дисперсного клею, розм'якшеного методом співполімеризації [2]. Найбільш близьким по технічній суті і результату є спосіб виготовлення фільтрувального пакета [3]. Суттєвими ознаками найближчого аналога є те, що спосіб виготовлення пакета для фільтрації рідини характеризується двома, накладеними один на одний, листами з термопластичного матеріалу і з'єднаними між собою вібраційним зварюванням. Для зварювання використаний інструмент, який притискає лист один до одного в місці виконання шва. Недоліком є труднощі використання цього способу при виготовленні фільтруючого пакета складної конструкції, а також утворення трьох або чотирьох швів пакета, що зменшує фільтрацію речовини і не забезпечує високої якості пакета, крім того, послідовність виконання операцій при виготовленні пакета підвищує його собівартість. Технічною задачею заявленої корисної моделі є удосконалення способу виготовлення пакета. В основу корисної моделі, що заявляється, поставлена задача створення такого способу виготовлення пакета, у якому досягається можливість створення додаткової поверхні, що дорівнює площі еліпса, що збільшує екстракцію в одиницю часу в середньому на 15 %, чим досягається висока якість екстракції. Виготовлення пакета здійснюється наступним чином. Рулон фільтрувального паперу встановлюють на машину, яка формує з паперової смуги піврукав. Одночасно у процесі формування піврукава відбувається фальцювання дна методом вдавлювання на спеціальному пристрої. Сфальцований паперовий піврукав піддається зварюванню паяльником відповідно до необхідних розмірів пакета і відрізається холодним гільйотиновим різаком. Отримано пакет з двома донними складками, які в процесі наповнення його речовиною розкриваються і перетворюються на форму, близьку до еліпса різної площі, залежно від маси речовини, якою наповнюється пакет. Проведення одночасних операцій підвищує продуктивність способу виготовлення і знижує собівартість. Крім того, створення такого способу виготовлення пакета, у якому утворюються два або три шви (замість трьох або чотирьох у найближчому аналогу) дозволяє досягнути високої якості пакета. Виготовлення пакета виконано відповідно до ГОСТ 12302-83. Для виробництва пакетів використовували машину ZB-650, на якій виготовляли піврукав з фальцованим дном із смуги фільтр-паперу з рулонів завширшки 260 і 370 мм. Далі на машині пакеторобній JZG-500 з піврукава виконували зварювання пакетів паяльником з шириною шва 14 мм. Відповідно до заданого розміру пакета 65 і 85 мм здійснювали порізку гільйотинним різаком в автоматичному режимі. Пакети упаковували в коробки по 100 штук. На машині можна виготовляти пакети завширшки від 50 мм до 500 мм при висоті від 50 мм до 500 мм. Виготовлення пакета можна здійснювати на спеціальній машині, на якій будуть поєднані два процеси: виготовлення піврукава з фальцюванням дна і виготовлення з нього пакета методом зварювання і холодного різання. Таким чином, сукупність істотних ознак способу виготовлення фільтрувального пакет забезпечує одержання високоякісних пакетів і низької собівартості їх виготовлення. Джерела інформації: 1. Патент Германии № 19841549, Конверт, а также способ и устройство для его изготовления, кл. 7В 65D 27/00, опубл. 11.09.1998. 2. Патент Германии № 19910434, Пакетик для чая, кл. 7В 65D 75/04, опубл. 10.03.1999. 3. Патент США № 6117059, Способ изготовления фильтрующего пакета, кл. 7В 31В 1/64, опубл. 07.11.1998. 1 UA 76993 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення фільтрувального пакета, який відрізняється тим, що використовують термозварювальний фільтрувальний папір, зі смуги якого формують піврукав з фальцем з подальшим виготовленням на спеціальному пристрої пакетів методом зварювання та холодного відрізання. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
