Коренедобувальний пристрій до машин для збирання коренеплодів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 7737

Опубліковано: 26.12.1995

Автори: Русанов Іван Іванович, Довгаль Володимир Федорович, Кузьмінов Вадим Георгійович, Кожушко Дмитро Ігнатович, Ривлін Валерій Олександрович, Покуса Олексій Олександрович, Усіков Григорій Степанович, Юрченко Олександр Володимирович

Завантажити PDF файл.

Формула / Реферат

Корнеизвлекающее устройство к машинам для уборки корнеплодов, содержащее лопастной битер и расположенный под ним вал с размещенными на нем кулачками, отличающееся тем, что, с целью повышения производительности и качества извлечения корнеплодов, кулачки установлены на валу чередующимися секциями, на одних из которых кулачки к оси вала установлены наклонно с углом наклона в сторону оси симметрии устройства, а на других - перпендикулярно оси вала, причем выступы наклонных кулачков имеют возрастающую высоту в направлении вращения вала, а выступы перпендикулярно расположенных кулачков имеют максимальную высоту, меньшую наименьшей высоты наклонных кулачков.

Текст

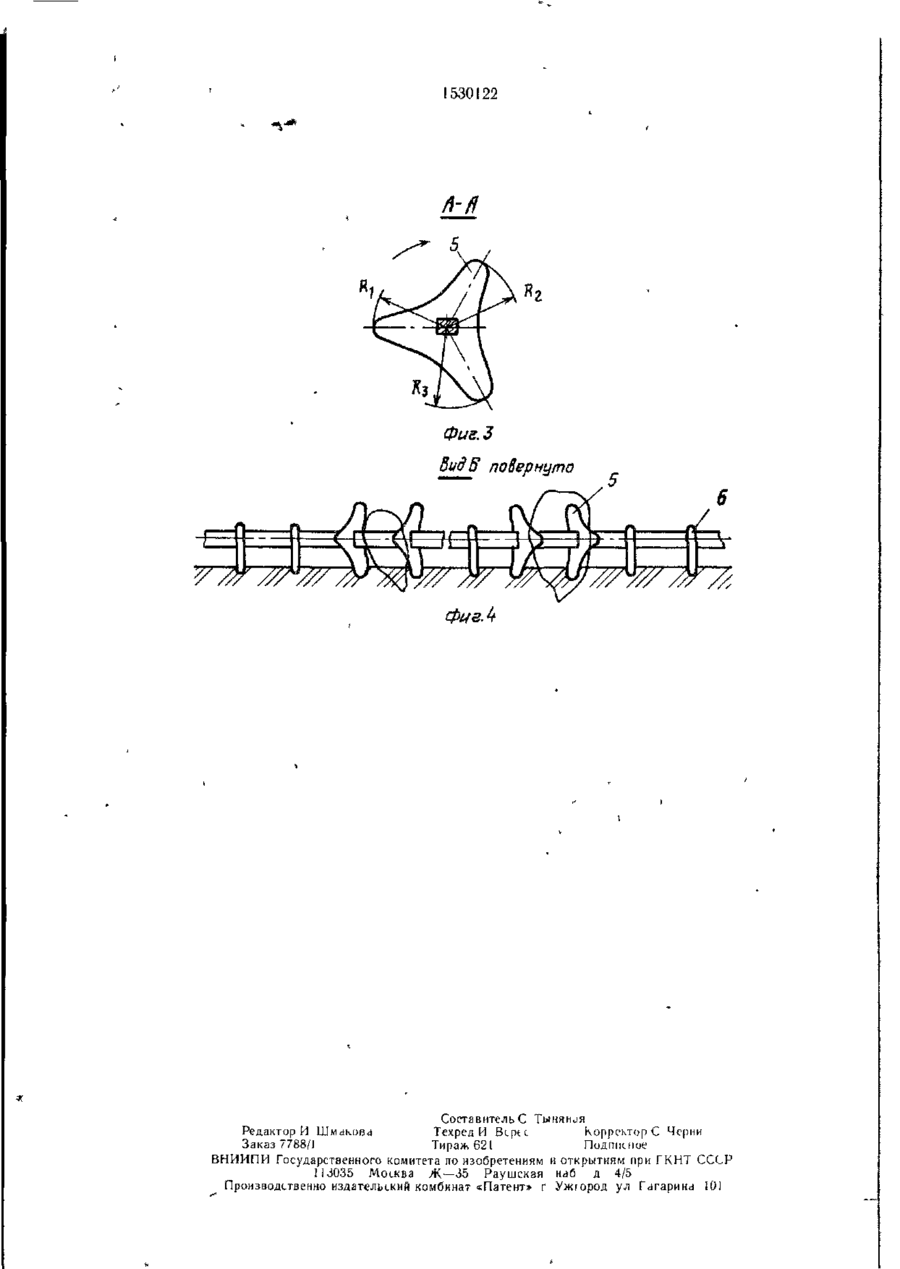

Изобретение относится к сельскохозяйственному машиностроению, преимущественно к машинам для уборки кормовых корнеплодов Цель изобретения — повышение производительности и качества процесса извлечения корнеплодов Корнеизвлекающее устройство представляет собой работающие совместно вал (В) 1 и битер (Б) 2 Б 2 с эластичными билами 4 расположен впере ди В 1, над ним и имеет встречное с ним вращение На В 1 установлены секционно кулачки 5 и 6 соответственно рядкам и междурядьям убираемых корнеплодов При движении устройства выступы кулачков 5 вместе со встречно-вращающимися эластичными билами 4 захватывают тело корнеплодов с двух сторон и извлекают его из почвы Благодаря наклонному расположению кулачков 5 на В 1 на корнеплоды действуют поперечные усилия, а в результате установки кулачков 5 в смежных секциях, соответствующих рядкам убираемых корнеплодов, с наклоном в противоположные стороны эти усилия взаимно уравновешиваются Кроме того, извлеченные корнеплоды встряхиваются разновысокими выступами кулачков 5, что способствует более качественной их очистке Выступы кулачков 6 имеют меньшую высоту, чем выступы кулачков 5, что снижает энергоемкость устройства 4 ил 1530122 Изобретение относится к сельскохозяйсттело с двух сторон с передней стороны — венному машиностроению, преимущественно эластичной билой 4 битера 2, а с задней — к машинам для уборки кормовых корнепловыступами кулачков 5, находящихся в верхдов них слоях почвы, на глубине 5—6 см Одно Цель изобретения — повышение произвовременно битер 2 доочищает головки корнедительности и качества процесса извлече плодов от остатков ботвы и черешков Блания корнеплодов годаря тому, что кулачки 5 расположены на На фиг 1 изображено корнеизвлекаю валу I наклонно, возникает дополнительное щее устройство к машинам для уборки корнепоперечное усилие на извлекаемый корнеплодов, вид сбоку, на фиг 2 — то же, вид в плод, активно разрушающее его связи с поч плане (а — угол наклона кулачков), на 10 вой Кроме того, извлеченные корнеплоды фиг 3 — сечение А—А на фиг 2 (R\

Дивитися

Додаткова інформація

Назва патенту англійською

Root-extracting device for root harvesting machines

Автори англійською

Rusanov Ivan Ivanovych, Ryvlin Valerii Oleksandrovych, Kuzminov Vadym Heorhiiovych, Pokusa Oleksii Oleksandrovych, Kozhushko Dmytro Ihnatovych, Usikov Hryhorii Stepanovych, Yurchenko Oleksandr Volodymyrovych, Dovhal Volodymyr Fedorovych

Назва патенту російською

Корнеизвлекающее устройство к машинам для уборки корнеплодов

Автори російською

Русанов Иван Иванович, Рывлин Валерий Александрович, Кузьминов Вадим Георгиевич, Покуса Алексей Александрович, Кожушко Дмитрий Игнатьевич, Усиков Григорий Степанович, Юрченко Александр Владимирович, Довгаль Владимир Федорович

МПК / Мітки

МПК: A01D 25/04
