Сівалка для внесення насіння і/або добрив

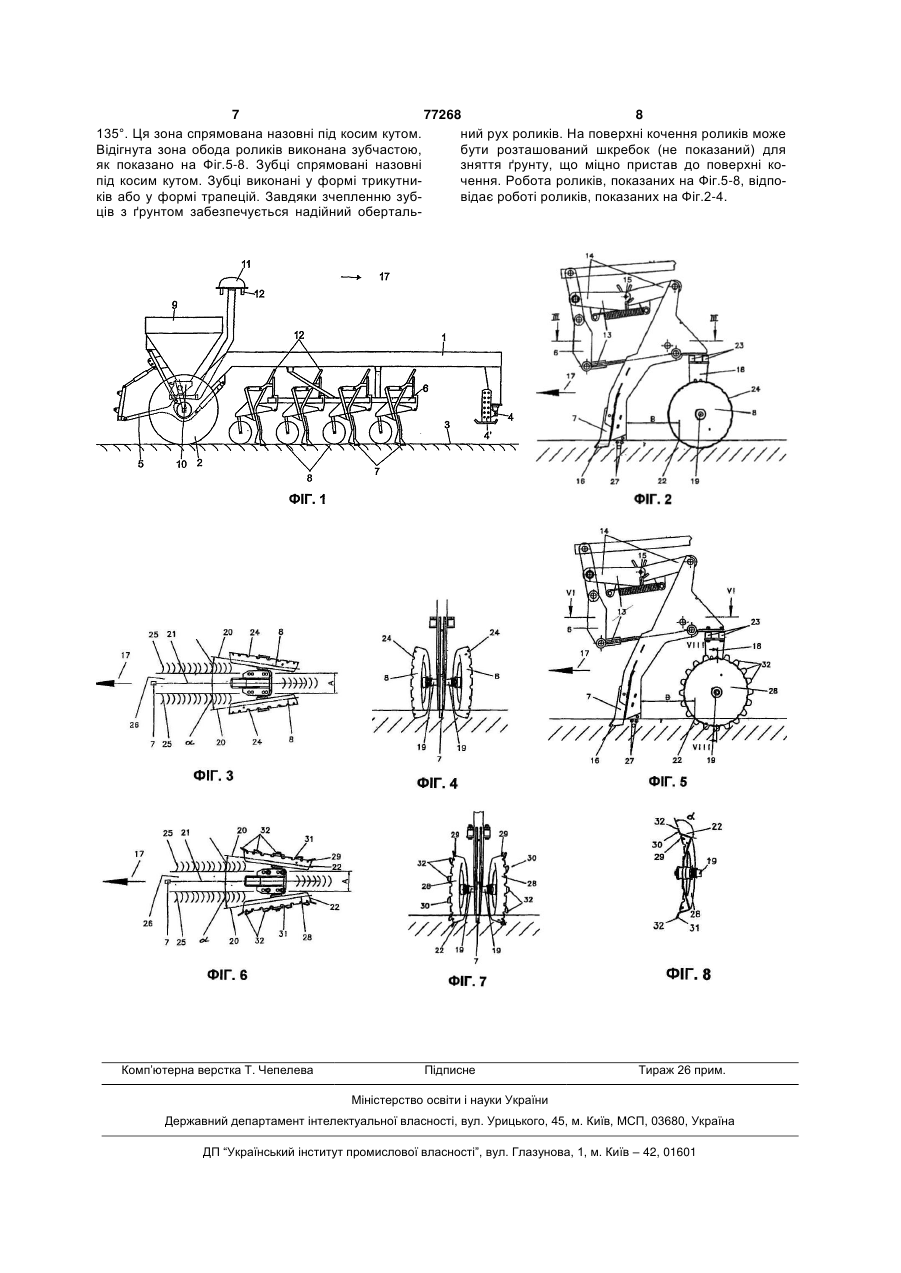

1. Сівалка для внесення насіння і/або добрив, яка містить раму, накопичувальний бункер, сошники сівалки й керуючі глибиною ролики, розташовані на сошниках сівалки, що знаходяться за ними й установлені з нахилом під косим кутом до напрямку руху, яка відрізняється тим, що до кожного сошника (7) сівалки приєднані два керуючі глибиною ролики (8), які, якщо дивитися зверху, встановлені з нахилом у протилежні сторони у вигляді букви V, розхил якої обернений у напрямку (17) руху. 2. Сівалка за п. 1, яка відрізняється тим, що приєднані до сошника (7) ролики (8) закріплені на сошнику (7) за допомогою тримача (18), розташованого між роликами (8). 3. Сівалка за 1 або 2 пунктом, яка відрізняється тим, що до тримача (18) роликів (8) приєднане пружне з’єднання (23). 4. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що ролики (8) виконані у формі чаші і мають окружний обід (24). 5. Сівалка за п. 4, яка відрізняється тим, що обід (24) роликів (8) виконаний зубчастим. 6. Сівалка за пп. 4, 5, яка відрізняється тим, що обід (24) роликів (8) має виступи. 7. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що ролики (8) установлені з нахилом один відносно одного таким 2 (19) 1 3 77268 4 вні під косим кутом. 19. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що зубці виконані, 17. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що принаймні відіпереважно, у формі трикутників або трапецій. гнута ділянка ободу ролика виконана зубчастою. 20. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що між зубцями є 18. Сівалка за одним або декількома з попередніх пунктів, яка відрізняється тим, що зубці спрямопроміжки, які мають щонайменше ширину зубців. вані назовні під косим кутом. Винахід відноситься сівалок для внесення і/або добрив. Сівалка такого типу [описана в DE-OS4235389] містить раму, накопичу вальний бункер, сошники сівалки й керуючі глибиною ролики, розташовані на сошниках сівалки, що знаходяться за ними й установлені з нахилом під косим кутом до напрямку руху і який має притискні елементи, розташовані на відстані один від одного. Цей притискний ролик виправдав себе при застосуванні сівалки в процесі безпосередньої сівби для посіву на непідготовлених, зокрема, жорстких важких ґрунтах. Проте при застосуванні сівалки з цим так званим кігтьовим роликом на легких, грудкуватих, злегка заморожених ґрунтах виявилося, що цей ролик утворює земляні вали й борозни, внаслідок чого утворюється нерівна поверхня ґрунту. Метою винаходу є досягнення простими засобами того, що ґрунт, який викидається долотоподібним сошником із борозни збоку від канавки для сівби з утворенням земляних валів, знову відводиться назад у борозну, щоб одержати після процесу сівби рівну поверхню ґрунту. Ця мета вирішується за рахунок того, що запропонована сівалка для внесення насіння і/або добрив, яка містить раму, накопичувальний бункер, сошники сівалки й керуючі глибиною ролики, розташовані на сошниках сівалки, що знаходяться за ними й установлені з нахилом під косим кутом до напрямку руху і згідно з даним винаходом до кожного сошника сівалки приєднані два ролики , які, якщо дивитися зверху, встановлені з нахилом у протилежні сторони у вигляді букви V, розхил якої обернений у напрямку руху. В результаті того, що ролики, встановлені похило відносно напрямку руху, щонайменше частково повертають назад у борозну для сівби ґрунт, викинутий з борозни сошниками сівалки, і вирівнюють нерівності ґрунту. Просте розміщення відповідних роликів, які приєднані до сошника сівалки, може бути досягнуте простим способом, за допомогою приєднання до тримача роликів пружного з'єднання. Щоб не допустити пошкоджень сошника сівалки або роликів, навіть на кам'янистих і нерівних ґрунтах, сівалка виконана таким чином, що до тримача роликів приєднане пружне з'єднання. Просте конструктивне оформлення роликів досягається за рахунок того, що ролики виконані у формі чаші й мають обід, що проходить по окружності. Щоб запобігти накопичуванню на роликах великої кількості ґрунту, навіть за складних умов, обід роликів виконаний зубчастим. Для забезпечення повернення назад у борозну якомога більшої кількості ґрунту, яка викидається з борозни збоку від неї сошниками сівалки, сівалка виконана так, що ролики нахилені один щодо одного таким чином, що передня зона розхилу має більшу ширину, ніж зовнішній розмір земляних валів, викинутих сошником сівалки. При цьому ролики можуть бути розташовані на своїх осях таким чином, що відстань між ними може регулюватися. Щоб досягти компактної конструкції сошника сівалки і приєднаних роликів, сівалка виконана так, що відстань між задньою кромкою сошника сівалки й передньою зоною контакту роликів із землею складає від 10 до 15см. Особливо бажаною формою виконання сошників сівалки є долотоподібні сошники. Проте можливе застосування одно- або дводискових сошників. Щоб ризик ушкодження долотоподібного сошника, зокрема, на кам'янистих ґрунтах, був мінімальним, сівалка виконана так, що передня нижня ділянка долотоподібного сошника сівалки проходить похило під косим кутом назад і донизу таким чином, що наконечник сошника обмежує ділянку, що є задньою стосовно до іншої передньої ділянки. Просте підпружинювання між сошником сівалки і роликами досягається за допомогою розміщення між тримачем роликів і сошником сівалки щонайменше одного гумового пружного елемента. Сприятливе розташування роликів досягається за рахунок того, що ролики, приєднані до сошника сівалки, на задній стороні, якщо дивитися в напрямку руху, розташовані один щодо одного на відстані, яка щонайменше приблизно відповідає ширині сошника сівалки. Вигідне похиле встановлення роликів для того, щоб, зокрема, на дуже легких, грудкуватих ґрунтах повертати назад у борозну для сівби якнайбільше ґрунту для отримання рівної поверхні ґрунту, може бути отримане таким установленням кожного ролика під косим кутом до напрямку руху, що, коли дивитися зверху, середня лінія ролика складає з напрямком руху кут від 5° до 10°, переважно приблизно 8°. Конструкція може бути вибрана такою, що кут нахилу можна регулювати залежно від умов застосування. Щоб забезпечити гарне подання ґрунту, а також надійний обертальний рух роликів, ролики виконані так, що їхній обід у зовнішній ділянці поверхні кочення відігнутий назовні. Особливо гарний обертальний рух роликів досягається за рахунок виконання відігнутої ділянки ободу роликів 5 77268 6 зубчастої. на їхніх осях 19 з можливістю установки різноманіВигідна форма зубців утворюється при викотних відстаней між роликами 8. Ролики 8 нахилені нанні зубців, щонайменше приблизно, у формі в напрямку 17 руху під косим кутом таким чином, трикутників або трапецій. що, коли дивитися зверху, середня лінія 20 ролика Додаткові деталі винаходу випливають з реш8 складає з прямою 21, що проходить у напрямку ти залежних пунктів 17 руху, кут α від 5° до 10°, переважно приблизно формули винаходу, опису прикладів виконан8°. Приєднані до сошника сівалки ролики 8 розтаня й креслень, на яких: шовані на такій відстані один щодо одного, що на Фіг.1 схематично зображує сівалку на вигляді задній у напрямку 17 руху стороні вони відстоять збоку, один від одного на відстань А, яка щонайменше Фіг.2 зображує сошник сівалки на вигляді збоприблизно відповідає ширині сошника сівалки. ку, Контактні поверхні 22 роликів 8 відстоять на відсФіг.3 зображує сошник сівалки в перерізі ІІІ-ІІІ, тань В від задньої сторони сошника сівалки, що Фіг.4 зображує сошник сівалки на вигляді спескладає 10-15см. реду, Між тримачем 18, на якому розташовані ролиФіг.5 зображує сошник сівалки з іншим викоки 8, і сошником 7 сівалки виконане пружне з'єднанням ролика на вигляді збоку, нання 23. Для цього між тримачем 18 роликів 8 і Фіг.6 зображує сошник сівалки в перерізі VI-VI, сошником 7 сівалки розташовані один або декілька Фіг.7 зображує сошник сівалки на вигляді спегумових пружних елементів 23. реду, і Ролики 8 виконані у формі чаші й мають обід Фіг.8 зображує ролик у перерізі VIII-VIII. 24, що проходить по окружності. Обід 24 роликів 8 Сівалка, призначена для застосування при у кращому варіанті виконаний зубчастим, як покабезпосередній сівбі, має витягнуту несучу раму 1, зано на Фіг.2-4. В деяких випадках може мати сенс яка спирається на ґрунт 3 колесами 2. Несуча равиконання ободу 24 роликів 8 з виступами. ма 1 має на своїй передній стороні тяглово-зчіпний Ролики 8 нахилені один щодо одного таким пристрій 4 для приєднання до триточкового підійчином, що передня ділянка розхилу має більшу мача орного трактора. На зчіпному пристрої 4 моширину, ніж зовнішній розмір земляних валів 25, жуть бути розташовані опорні стійки 4', виконані з викинутих сошником 7 сівалки. Відповідні ролики 8 можливістю регулювання по висоті. На задній сторозташовані із зсувом убік і назад стосовно до роні несучої рами 1 розташований виконаний з сошника 7 сівалки. Відстань В між задньою кромможливістю підйому й опускання за допомогою кою сошника 7 сівалки і передньою контактною гідравлічних елементів зчіпний пристрій 5для призоною 22 роликів 8 складає від 10 до 15см. єднання робочих знарядь, наприклад сітчастої Сошник 7 сівалки з роликами 8 працює таким борони, рядового просапника тощо. Перед колечином: сами 2 на несучій рамі 1 за допомогою несучого При прориванні борозни 26 для сівби в ґрунті, пристрою 6 установлені долотоподібні сошники 7 особливо при застосуванні на легких, грудкуватих сівалки з роликами 8, які управляють глибиною ґрунтах і ґрунтах у вигляді перегною, ґрунт у велизанурення в ґрунт долотоподібних сошників сівалких кількостях викидається сошником 7 сівалки ки. Накопичувальний бункер 9 знаходиться між збоку від борозни 26 у вигляді земляних валів 25. колесами 2 і над ними. Через пневматичний подаБез додаткових заходів цей ґрунт не може бути вальний і дозуючий пристрій 10 насіння, що місповернутий назад у борозну 26, унаслідок чого титься в накопичувальному бункері 9, підводиться наростають земляні вали 25. Щоб уникнути цього до сошників 7 сівалки через розподільні голівки 11 й закрити вкладені сошниками 7 сівалки у ґрунт і сім'япроводи 12. насіння 27 і/або добрива, і знову закрити борозну Долотоподібні сошники сівалки встановлені на 26 для сівби, ґрунт, викинутий сошником 7 сівалки несучих елементах 6 за допомогою тримачів 13 у збоку від борозни 26, повертається назад у борозвигляді паралелограма. Тримач 13 у вигляді парану 26 роликами 8, розкритими в напрямку руху, в лелограма має двосекційні верхні розпірки 14, формі букви V, як це показано на Фіг.3. Можна сполучені одна з одною через шарнір 15. За допосказати, що розкриті в напрямку руху ролики 8 могою спіральної пружини розтягу ці розпірки 14 захоплюють ґрунт і повертають його назад у бороутримуються в прямолінійному положенні. В показну 26, призначену для сівби. заному варіанті виконання долотоподібний сошник Варто ще зазначити на те, що, замість викона7 сівалки має розташований у затискачі наконечних у формі чаші металевих роликів 8, можуть ник 16. Проте передня нижня ділянка долотоподітакож застосовуватися ролики з гумовою зоною бного сошника 7 сівалки може також проходити поверхні кочення, яка проходить по окружності. Це похило назад і донизу так, що наконечник сошника є перевагою, особливо, на липких ґрунтах, оскільобмежує ділянку, яка є задньою стосовно до іншої ки гумові шини викликають самоочистку роликів. передньої ділянки. Сошник сівалки відповідно до креслень, почиДо кожного долотоподібного сошника 7 сівалки наючи з Фіг.5, відповідає сошнику сівалки відповіприєднані два керуючі глибиною ролики 8, які, кодно до Фіг.2-4, за винятком іншої конструкції ролили дивитися зверху, як показано на Фіг.3, розтака. Замість ролика 8, до цього сошника сівалки, шовані з нахилом у протилежні сторони у вигляді виконаного згідно з кресленнями, починаючи з букви V, розхил якої обернений у напрямку 17 руФіг.5, приєднаний ролик 28. У зовнішній ділянці ху. Обидва ролики 8 закріплені на сошнику 7 за бігової доріжки ролик 28 має зону, відігнуту назовдопомогою розташованого між ними тримача 18. ні. Ця зона відігнута або загнута стосовно до бігоРолики 8 установлені так, що їх можна зміщувати вої доріжки під кутом від 120° до 160°, переважно 7 77268 8 135°. Ця зона спрямована назовні під косим кутом. ний рух роликів. На поверхні кочення роликів може Відігнута зона обода роликів виконана зубчастою, бути розташований шкребок (не показаний) для як показано на Фіг.5-8. Зубці спрямовані назовні зняття ґрунту, що міцно пристав до поверхні копід косим кутом. Зубці виконані у формі трикутничення. Робота роликів, показаних на Фіг.5-8, відпоків або у формі трапецій. Завдяки зчепленню зубвідає роботі роликів, показаних на Фіг.2-4. ців з ґрунтом забезпечується надійний оберталь Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
