Пристрій для визначення больової чутливості на пальцях рук

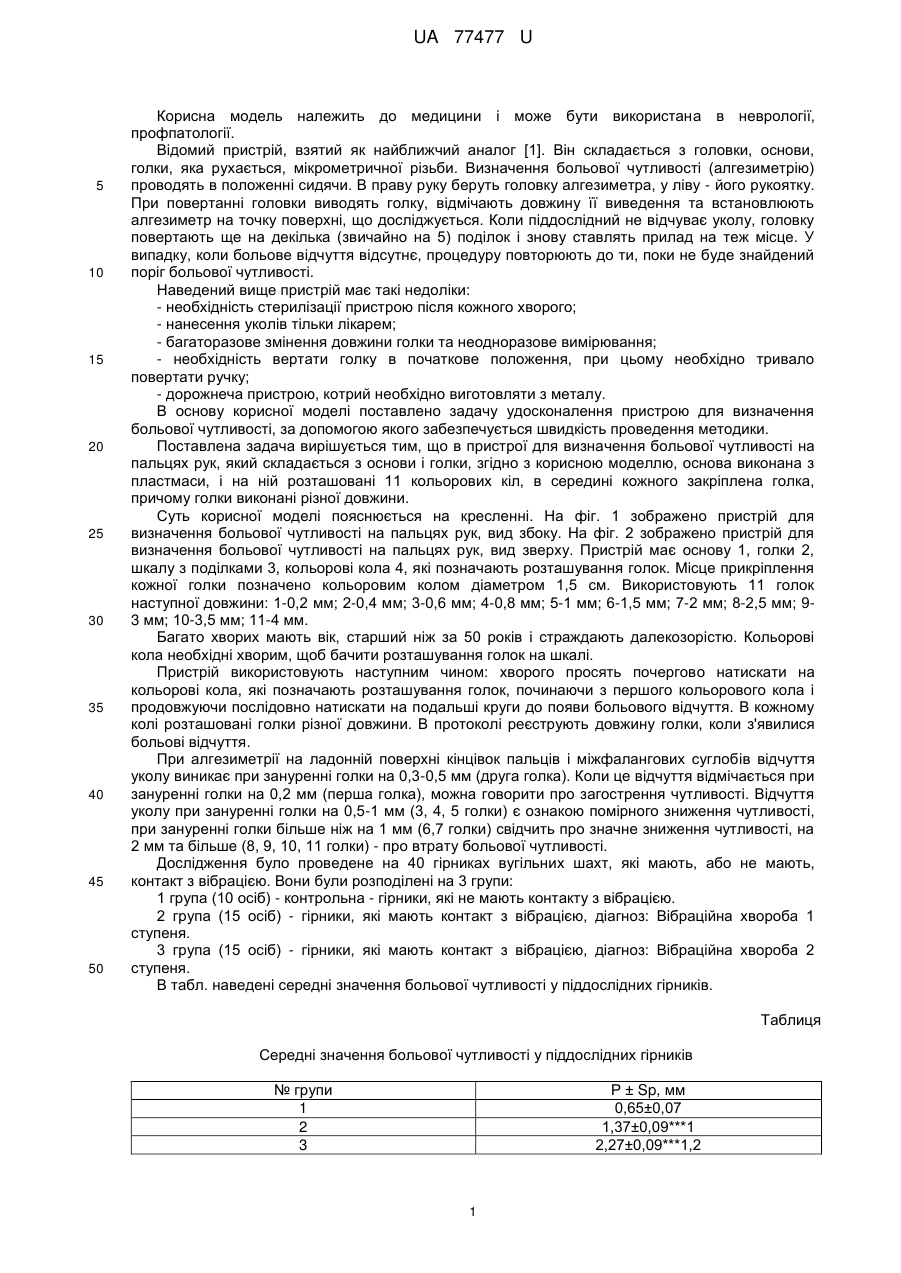

Реферат: UA 77477 U UA 77477 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини і може бути використана в неврології, профпатології. Відомий пристрій, взятий як найближчий аналог [1]. Він складається з головки, основи, голки, яка рухається, мікрометричної різьби. Визначення больової чутливості (алгезиметрію) проводять в положенні сидячи. В праву руку беруть головку алгезиметра, у ліву - його рукоятку. При повертанні головки виводять голку, відмічають довжину її виведення та встановлюють алгезиметр на точку поверхні, що досліджується. Коли піддослідний не відчуває уколу, головку повертають ще на декілька (звичайно на 5) поділок і знову ставлять прилад на теж місце. У випадку, коли больове відчуття відсутнє, процедуру повторюють до ти, поки не буде знайдений поріг больової чутливості. Наведений вище пристрій має такі недоліки: - необхідність стерилізації пристрою після кожного хворого; - нанесення уколів тільки лікарем; - багаторазове змінення довжини голки та неодноразове вимірювання; - необхідність вертати голку в початкове положення, при цьому необхідно тривало повертати ручку; - дорожнеча пристрою, котрий необхідно виготовляти з металу. В основу корисної моделі поставлено задачу удосконалення пристрою для визначення больової чутливості, за допомогою якого забезпечується швидкість проведення методики. Поставлена задача вирішується тим, що в пристрої для визначення больової чутливості на пальцях рук, який складається з основи і голки, згідно з корисною моделлю, основа виконана з пластмаси, і на ній розташовані 11 кольорових кіл, в середині кожного закріплена голка, причому голки виконані різної довжини. Суть корисної моделі пояснюється на кресленні. На фіг. 1 зображено пристрій для визначення больової чутливості на пальцях рук, вид збоку. На фіг. 2 зображено пристрій для визначення больової чутливості на пальцях рук, вид зверху. Пристрій має основу 1, голки 2, шкалу з поділками 3, кольорові кола 4, які позначають розташування голок. Місце прикріплення кожної голки позначено кольоровим колом діаметром 1,5 см. Використовують 11 голок наступної довжини: 1-0,2 мм; 2-0,4 мм; 3-0,6 мм; 4-0,8 мм; 5-1 мм; 6-1,5 мм; 7-2 мм; 8-2,5 мм; 93 мм; 10-3,5 мм; 11-4 мм. Багато хворих мають вік, старший ніж за 50 років і страждають далекозорістю. Кольорові кола необхідні хворим, щоб бачити розташування голок на шкалі. Пристрій використовують наступним чином: хворого просять почергово натискати на кольорові кола, які позначають розташування голок, починаючи з першого кольорового кола і продовжуючи послідовно натискати на подальші круги до появи больового відчуття. В кожному колі розташовані голки різної довжини. В протоколі реєструють довжину голки, коли з'явилися больові відчуття. При алгезиметрії на ладонній поверхні кінцівок пальців і міжфалангових суглобів відчуття уколу виникає при зануренні голки на 0,3-0,5 мм (друга голка). Коли це відчуття відмічається при зануренні голки на 0,2 мм (перша голка), можна говорити про загострення чутливості. Відчуття уколу при зануренні голки на 0,5-1 мм (3, 4, 5 голки) є ознакою помірного зниження чутливості, при зануренні голки більше ніж на 1 мм (6,7 голки) свідчить про значне зниження чутливості, на 2 мм та більше (8, 9, 10, 11 голки) - про втрату больової чутливості. Дослідження було проведене на 40 гірниках вугільних шахт, які мають, або не мають, контакт з вібрацією. Вони були розподілені на 3 групи: 1 група (10 осіб) - контрольна - гірники, які не мають контакту з вібрацією. 2 група (15 осіб) - гірники, які мають контакт з вібрацією, діагноз: Вібраційна хвороба 1 ступеня. 3 група (15 осіб) - гірники, які мають контакт з вібрацією, діагноз: Вібраційна хвороба 2 ступеня. В табл. наведені середні значення больової чутливості у піддослідних гірників. Таблиця Середні значення больової чутливості у піддослідних гірників № групи 1 2 3 Р ± Sp, мм 0,65±0,07 1,37±0,09***1 2,27±0,09***1,2 1 UA 77477 U 5 10 15 20 Відмінності достовірні при р < 0,001 Середнє значення в другій групі статистично вірогідно більше, ніж у першій (t=5,60; р
