Машина для вирубування заготовок з гофрованого картону та одночасного виконання ліній згину на заготовках

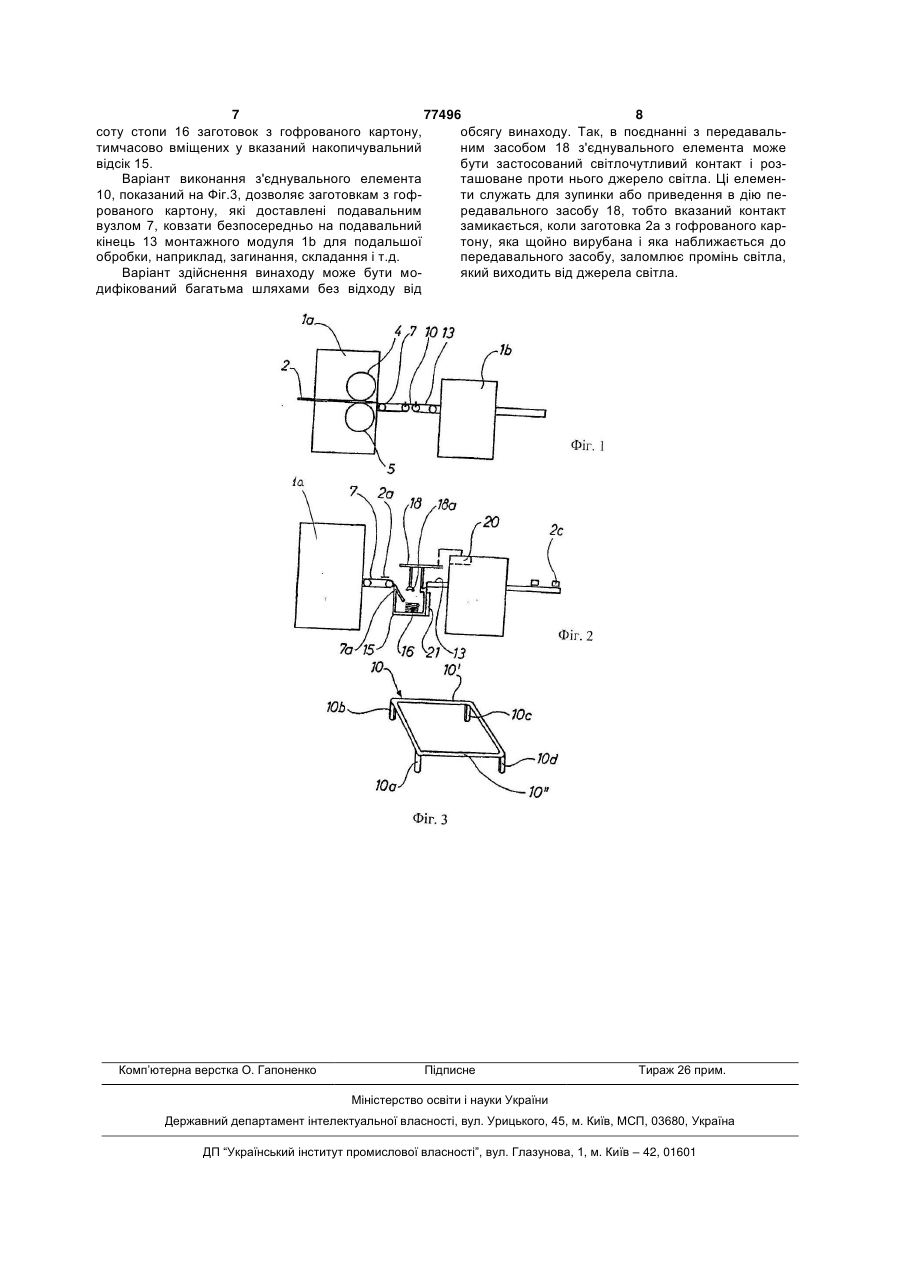

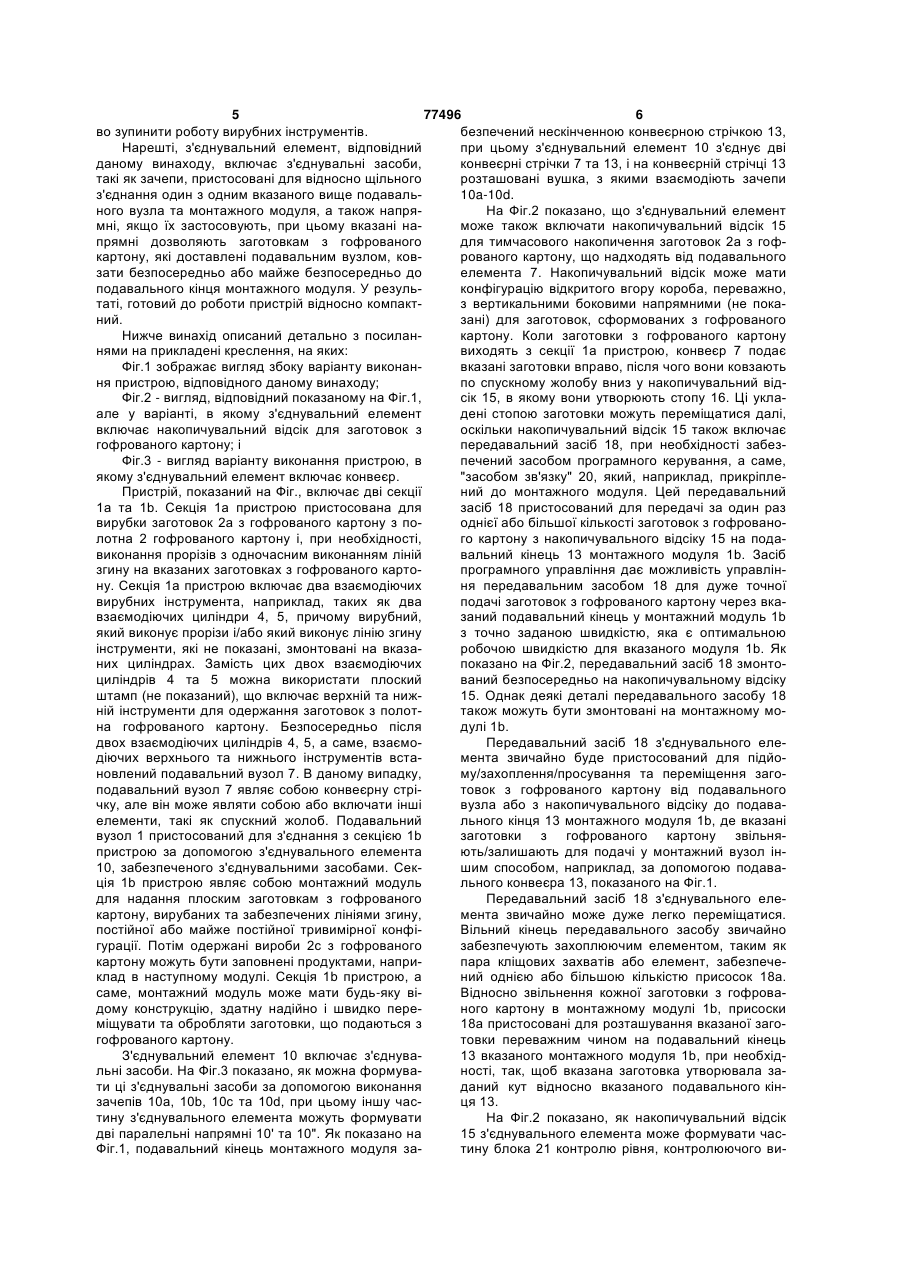

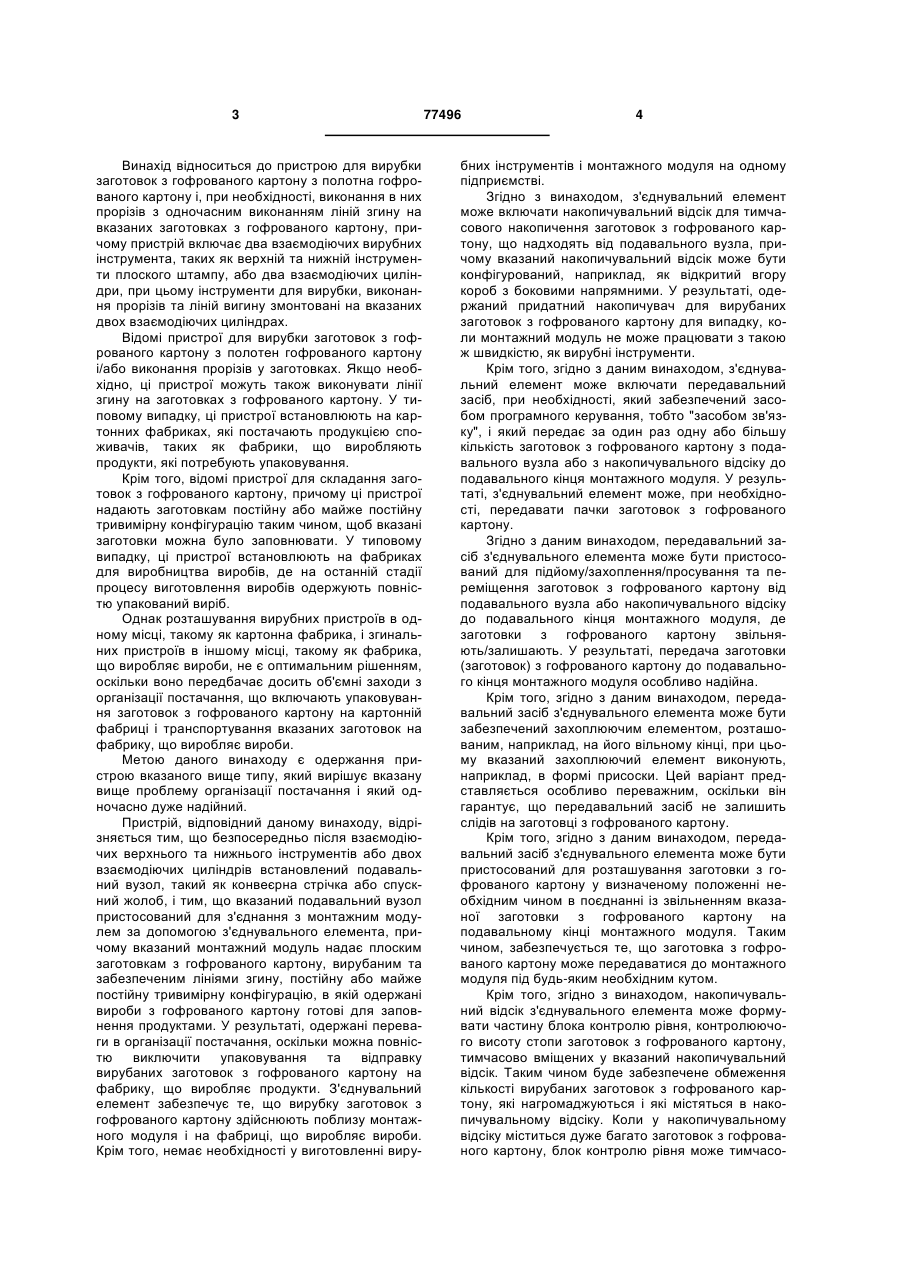

1. Пристрій для вирубування заготовок (2а) з полотна (2) гофрованого картону і, при необхідності, виконання в них прорізів з одночасним виконанням ліній згину на заготовках, який містить два взаємодіючих вирубних інструменти, наприклад плоский штамп, забезпечений верхнім та нижнім інструментами, або два взаємодіючих циліндри (4, 5), на яких змонтовані інструменти для вирубування, виконання прорізів і ліній згину, який відрізняється тим, що після взаємодіючих верхнього та нижнього інструментів або двох взаємодіючих циліндрів (4, 5), встановлений подавальний вузол, такий як конвеєрна стрічка (7) або спускний жолоб (7а), при цьому подавальний вузол (7) виконаний з можливістю з'єднання з формуючим модулем (1b) за допомогою з'єднувального елемента (10, 15), а формуючий модуль виконаний з можливістю надання плоским заготовкам, вирубаним та забезпеченим лініями згину, тривимірної конфігурації, в якій одержані вироби готові для заповнення продуктами. 2. Пристрій за п. 1, який відрізняється тим, що з'єднувальний елемент містить накопичувальний відсік (15) для тимчасового накопичення (16) заготовок, що надходять від подавального вузла (7), причому накопичувальний відсік має конфігурацію, наприклад, відкритого вгору короба з боковими напрямними. 3. Пристрій за пп. 1 або 2, який відрізняється тим, що з'єднувальний елемент (15) містить передава 2 (19) 1 3 Винахід відноситься до пристрою для вирубки заготовок з гофрованого картону з полотна гофрованого картону і, при необхідності, виконання в них прорізів з одночасним виконанням ліній згину на вказаних заготовках з гофрованого картону, причому пристрій включає два взаємодіючих вирубних інструмента, таких як верхній та нижній інструменти плоского штампу, або два взаємодіючих циліндри, при цьому інструменти для вирубки, виконання прорізів та ліній вигину змонтовані на вказаних двох взаємодіючих циліндрах. Відомі пристрої для вирубки заготовок з гофрованого картону з полотен гофрованого картону і/або виконання прорізів у заготовках. Якщо необхідно, ці пристрої можуть також виконувати лінії згину на заготовках з гофрованого картону. У типовому випадку, ці пристрої встановлюють на картонних фабриках, які постачають продукцією споживачів, таких як фабрики, що виробляють продукти, які потребують упаковування. Крім того, відомі пристрої для складання заготовок з гофрованого картону, причому ці пристрої надають заготовкам постійну або майже постійну тривимірну конфігурацію таким чином, щоб вказані заготовки можна було заповнювати. У типовому випадку, ці пристрої встановлюють на фабриках для виробництва виробів, де на останній стадії процесу виготовлення виробів одержують повністю упакований виріб. Однак розташування вирубних пристроїв в одному місці, такому як картонна фабрика, і згинальних пристроїв в іншому місці, такому як фабрика, що виробляє вироби, не є оптимальним рішенням, оскільки воно передбачає досить об'ємні заходи з організації постачання, що включають упаковування заготовок з гофрованого картону на картонній фабриці і транспортування вказаних заготовок на фабрику, що виробляє вироби. Метою даного винаходу є одержання пристрою вказаного вище типу, який вирішує вказану вище проблему організації постачання і який одночасно дуже надійний. Пристрій, відповідний даному винаходу, відрізняється тим, що безпосередньо після взаємодіючих верхнього та нижнього інструментів або двох взаємодіючих циліндрів встановлений подавальний вузол, такий як конвеєрна стрічка або спускний жолоб, і тим, що вказаний подавальний вузол пристосований для з'єднання з монтажним модулем за допомогою з'єднувального елемента, причому вказаний монтажний модуль надає плоским заготовкам з гофрованого картону, вирубаним та забезпеченим лініями згину, постійну або майже постійну тривимірну конфігурацію, в якій одержані вироби з гофрованого картону готові для заповнення продуктами. У результаті, одержані переваги в організації постачання, оскільки можна повністю виключити упаковування та відправку вирубаних заготовок з гофрованого картону на фабрику, що виробляє продукти. З'єднувальний елемент забезпечує те, що вирубку заготовок з гофрованого картону здійснюють поблизу монтажного модуля і на фабриці, що виробляє вироби. Крім того, немає необхідності у виготовленні виру 77496 4 бних інструментів і монтажного модуля на одному підприємстві. Згідно з винаходом, з'єднувальний елемент може включати накопичувальний відсік для тимчасового накопичення заготовок з гофрованого картону, що надходять від подавального вузла, причому вказаний накопичувальний відсік може бути конфігурований, наприклад, як відкритий вгору короб з боковими напрямними. У результаті, одержаний придатний накопичувач для вирубаних заготовок з гофрованого картону для випадку, коли монтажний модуль не може працювати з такою ж швидкістю, як вирубні інструменти. Крім того, згідно з даним винаходом, з'єднувальний елемент може включати передавальний засіб, при необхідності, який забезпечений засобом програмного керування, тобто "засобом зв'язку", і який передає за один раз одну або більшу кількість заготовок з гофрованого картону з подавального вузла або з накопичувального відсіку до подавального кінця монтажного модуля. У результаті, з'єднувальний елемент може, при необхідності, передавати пачки заготовок з гофрованого картону. Згідно з даним винаходом, передавальний засіб з'єднувального елемента може бути пристосований для підйому/захоплення/просування та переміщення заготовок з гофрованого картону від подавального вузла або накопичувального відсіку до подавального кінця монтажного модуля, де заготовки з гофрованого картону звільняють/залишають. У результаті, передача заготовки (заготовок) з гофрованого картону до подавального кінця монтажного модуля особливо надійна. Крім того, згідно з даним винаходом, передавальний засіб з'єднувального елемента може бути забезпечений захоплюючим елементом, розташованим, наприклад, на його вільному кінці, при цьому вказаний захоплюючий елемент виконують, наприклад, в формі присоски. Цей варіант представляється особливо переважним, оскільки він гарантує, що передавальний засіб не залишить слідів на заготовці з гофрованого картону. Крім того, згідно з даним винаходом, передавальний засіб з'єднувального елемента може бути пристосований для розташування заготовки з гофрованого картону у визначеному положенні необхідним чином в поєднанні із звільненням вказаної заготовки з гофрованого картону на подавальному кінці монтажного модуля. Таким чином, забезпечується те, що заготовка з гофрованого картону може передаватися до монтажного модуля під будь-яким необхідним кутом. Крім того, згідно з винаходом, накопичувальний відсік з'єднувального елемента може формувати частину блока контролю рівня, контролюючого висоту стопи заготовок з гофрованого картону, тимчасово вміщених у вказаний накопичувальний відсік. Таким чином буде забезпечене обмеження кількості вирубаних заготовок з гофрованого картону, які нагромаджуються і які містяться в накопичувальному відсіку. Коли у накопичувальному відсіку міститься дуже багато заготовок з гофрованого картону, блок контролю рівня може тимчасо 5 77496 6 во зупинити роботу вирубних інструментів. безпечений нескінченною конвеєрною стрічкою 13, Нарешті, з'єднувальний елемент, відповідний при цьому з'єднувальний елемент 10 з'єднує дві даному винаходу, включає з'єднувальні засоби, конвеєрні стрічки 7 та 13, і на конвеєрній стрічці 13 такі як зачепи, пристосовані для відносно щільного розташовані вушка, з якими взаємодіють зачепи з'єднання один з одним вказаного вище подаваль10a-10d. ного вузла та монтажного модуля, а також напряНа Фіг.2 показано, що з'єднувальний елемент мні, якщо їх застосовують, при цьому вказані наможе також включати накопичувальний відсік 15 прямні дозволяють заготовкам з гофрованого для тимчасового накопичення заготовок 2а з гофкартону, які доставлені подавальним вузлом, коврованого картону, що надходять від подавального зати безпосередньо або майже безпосередньо до елемента 7. Накопичувальний відсік може мати подавального кінця монтажного модуля. У резульконфігурацію відкритого вгору короба, переважно, таті, готовий до роботи пристрій відносно компактз вертикальними боковими напрямними (не поканий. зані) для заготовок, сформованих з гофрованого Нижче винахід описаний детально з посиланкартону. Коли заготовки з гофрованого картону нями на прикладені креслення, на яких: виходять з секції 1а пристрою, конвеєр 7 подає Фіг.1 зображає вигляд збоку варіанту виконанвказані заготовки вправо, після чого вони ковзають ня пристрою, відповідного даному винаходу; по спускному жолобу вниз у накопичувальний відФіг.2 - вигляд, відповідний показаному на Фіг.1, сік 15, в якому вони утворюють стопу 16. Ці уклаале у варіанті, в якому з'єднувальний елемент дені стопою заготовки можуть переміщатися далі, включає накопичувальний відсік для заготовок з оскільки накопичувальний відсік 15 також включає гофрованого картону; і передавальний засіб 18, при необхідності забезФіг.3 - вигляд варіанту виконання пристрою, в печений засобом програмного керування, а саме, якому з'єднувальний елемент включає конвеєр. "засобом зв'язку" 20, який, наприклад, прикріплеПристрій, показаний на Фіг., включає дві секції ний до монтажного модуля. Цей передавальний 1а та 1b. Секція 1а пристрою пристосована для засіб 18 пристосований для передачі за один раз вирубки заготовок 2а з гофрованого картону з пооднієї або більшої кількості заготовок з гофрованолотна 2 гофрованого картону і, при необхідності, го картону з накопичувального відсіку 15 на подавиконання прорізів з одночасним виконанням ліній вальний кінець 13 монтажного модуля 1b. Засіб згину на вказаних заготовках з гофрованого картопрограмного управління дає можливість управлінну. Секція 1а пристрою включає два взаємодіючих ня передавальним засобом 18 для дуже точної вирубних інструмента, наприклад, таких як два подачі заготовок з гофрованого картону через вкавзаємодіючих циліндри 4, 5, причому вирубний, заний подавальний кінець у монтажний модуль 1b який виконує прорізи і/або який виконує лінію згину з точно заданою швидкістю, яка є оптимальною інструменти, які не показані, змонтовані на вказаробочою швидкістю для вказаного модуля 1b. Як них циліндрах. Замість цих двох взаємодіючих показано на Фіг.2, передавальний засіб 18 змонтоциліндрів 4 та 5 можна використати плоский ваний безпосередньо на накопичувальному відсіку штамп (не показаний), що включає верхній та ниж15. Однак деякі деталі передавального засобу 18 ній інструменти для одержання заготовок з полоттакож можуть бути змонтовані на монтажному мона гофрованого картону. Безпосередньо після дулі 1b. двох взаємодіючих циліндрів 4, 5, а саме, взаємоПередавальний засіб 18 з'єднувального еледіючих верхнього та нижнього інструментів встамента звичайно буде пристосований для підйоновлений подавальний вузол 7. В даному випадку, му/захоплення/просування та переміщення загоподавальний вузол 7 являє собою конвеєрну стрітовок з гофрованого картону від подавального чку, але він може являти собою або включати інші вузла або з накопичувального відсіку до подаваелементи, такі як спускний жолоб. Подавальний льного кінця 13 монтажного модуля 1b, де вказані вузол 1 пристосований для з'єднання з секцією 1b заготовки з гофрованого картону звільняпристрою за допомогою з'єднувального елемента ють/залишають для подачі у монтажний вузол ін10, забезпеченого з'єднувальними засобами. Секшим способом, наприклад, за допомогою подавація 1b пристрою являє собою монтажний модуль льного конвеєра 13, показаного на Фіг.1. для надання плоским заготовкам з гофрованого Передавальний засіб 18 з'єднувального елекартону, вирубаних та забезпечених лініями згину, мента звичайно може дуже легко переміщатися. постійної або майже постійної тривимірної конфіВільний кінець передавального засобу звичайно гурації. Потім одержані вироби 2с з гофрованого забезпечують захоплюючим елементом, таким як картону можуть бути заповнені продуктами, наприпара кліщових захватів або елемент, забезпечеклад в наступному модулі. Секція 1b пристрою, а ний однією або більшою кількістю присосок 18а. саме, монтажний модуль може мати будь-яку віВідносно звільнення кожної заготовки з гофровадому конструкцію, здатну надійно і швидко переного картону в монтажному модулі 1b, присоски міщувати та обробляти заготовки, що подаються з 18а пристосовані для розташування вказаної загогофрованого картону. товки переважним чином на подавальний кінець З'єднувальний елемент 10 включає з'єднува13 вказаного монтажного модуля 1b, при необхідльні засоби. На Фіг.3 показано, як можна формуваності, так, щоб вказана заготовка утворювала зати ці з'єднувальні засоби за допомогою виконання даний кут відносно вказаного подавального кінзачепів 10а, 10b, 10с та 10d, при цьому іншу часця 13. тину з'єднувального елемента можуть формувати На Фіг.2 показано, як накопичувальний відсік дві паралельні напрямні 10' та 10". Як показано на 15 з'єднувального елемента може формувати часФіг.1, подавальний кінець монтажного модуля затину блока 21 контролю рівня, контролюючого ви 7 77496 8 соту стопи 16 заготовок з гофрованого картону, обсягу винаходу. Так, в поєднанні з передавальтимчасово вміщених у вказаний накопичувальний ним засобом 18 з'єднувального елемента може відсік 15. бути застосований світлочутливий контакт і розВаріант виконання з'єднувального елемента ташоване проти нього джерело світла. Ці елемен10, показаний на Фіг.3, дозволяє заготовкам з гофти служать для зупинки або приведення в дію перованого картону, які доставлені подавальним редавального засобу 18, тобто вказаний контакт вузлом 7, ковзати безпосередньо на подавальний замикається, коли заготовка 2а з гофрованого каркінець 13 монтажного модуля 1b для подальшої тону, яка щойно вирубана і яка наближається до обробки, наприклад, загинання, складання і т.д. передавального засобу, заломлює промінь світла, Варіант здійснення винаходу може бути моякий виходить від джерела світла. дифікований багатьма шляхами без відходу від Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
