Відцентровий насос

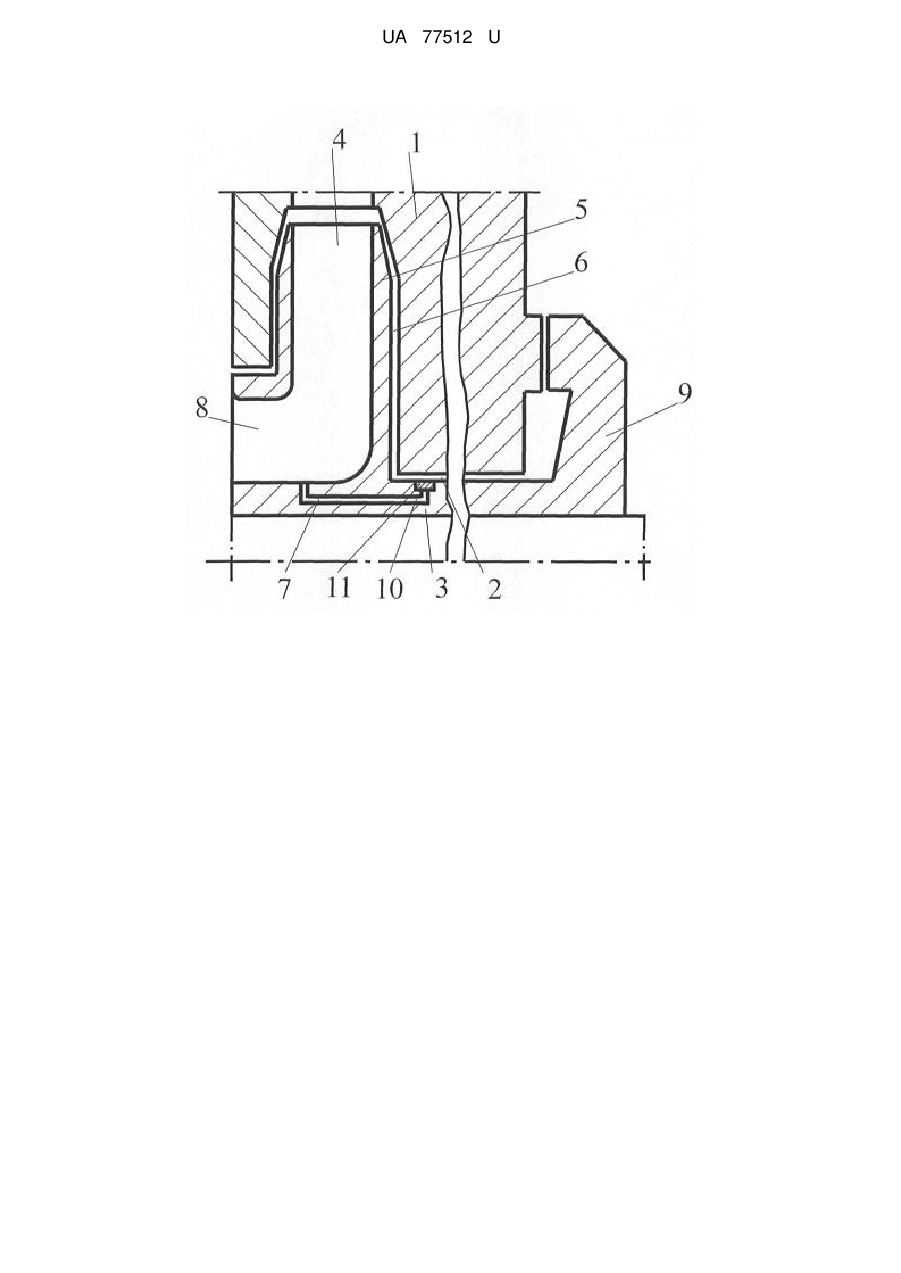

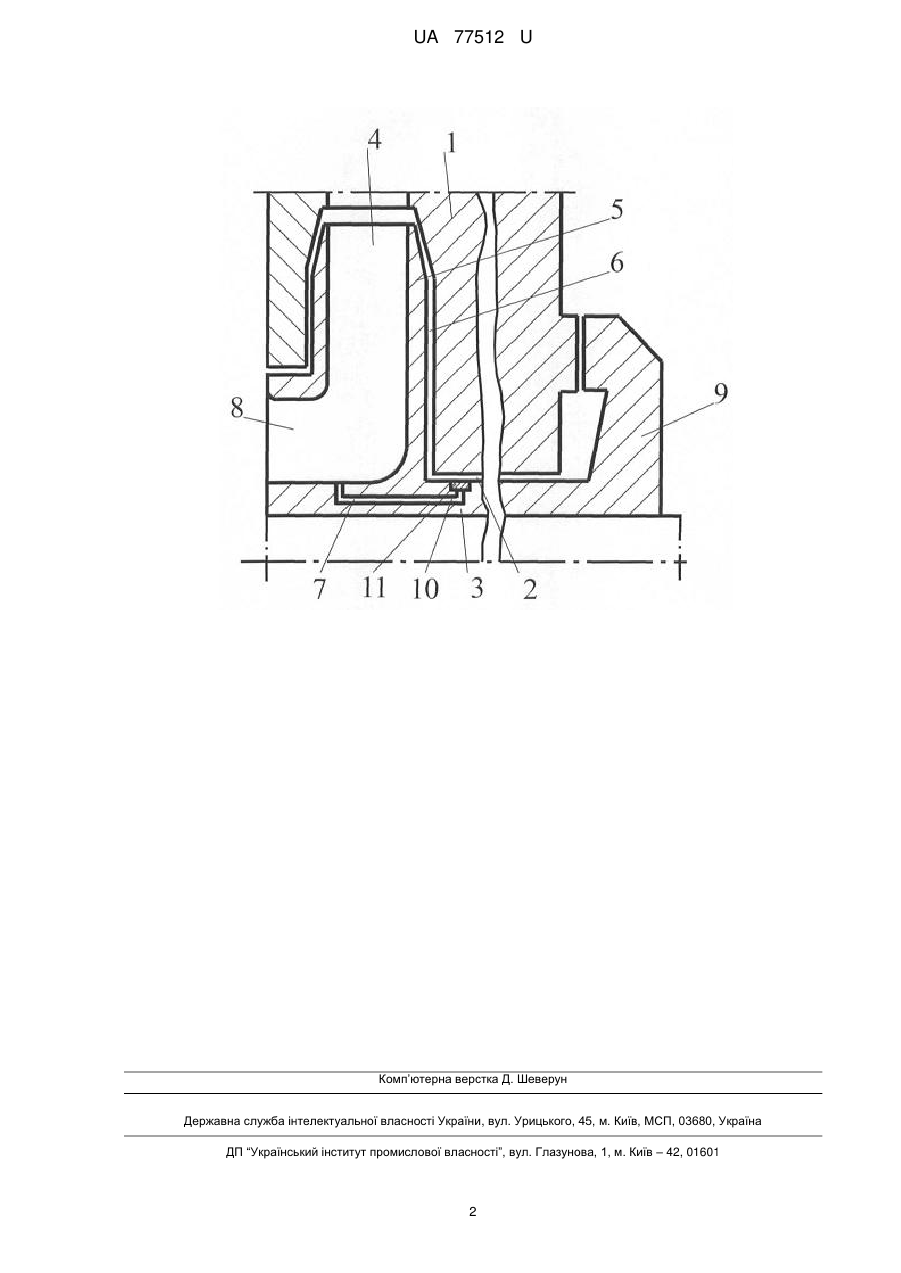

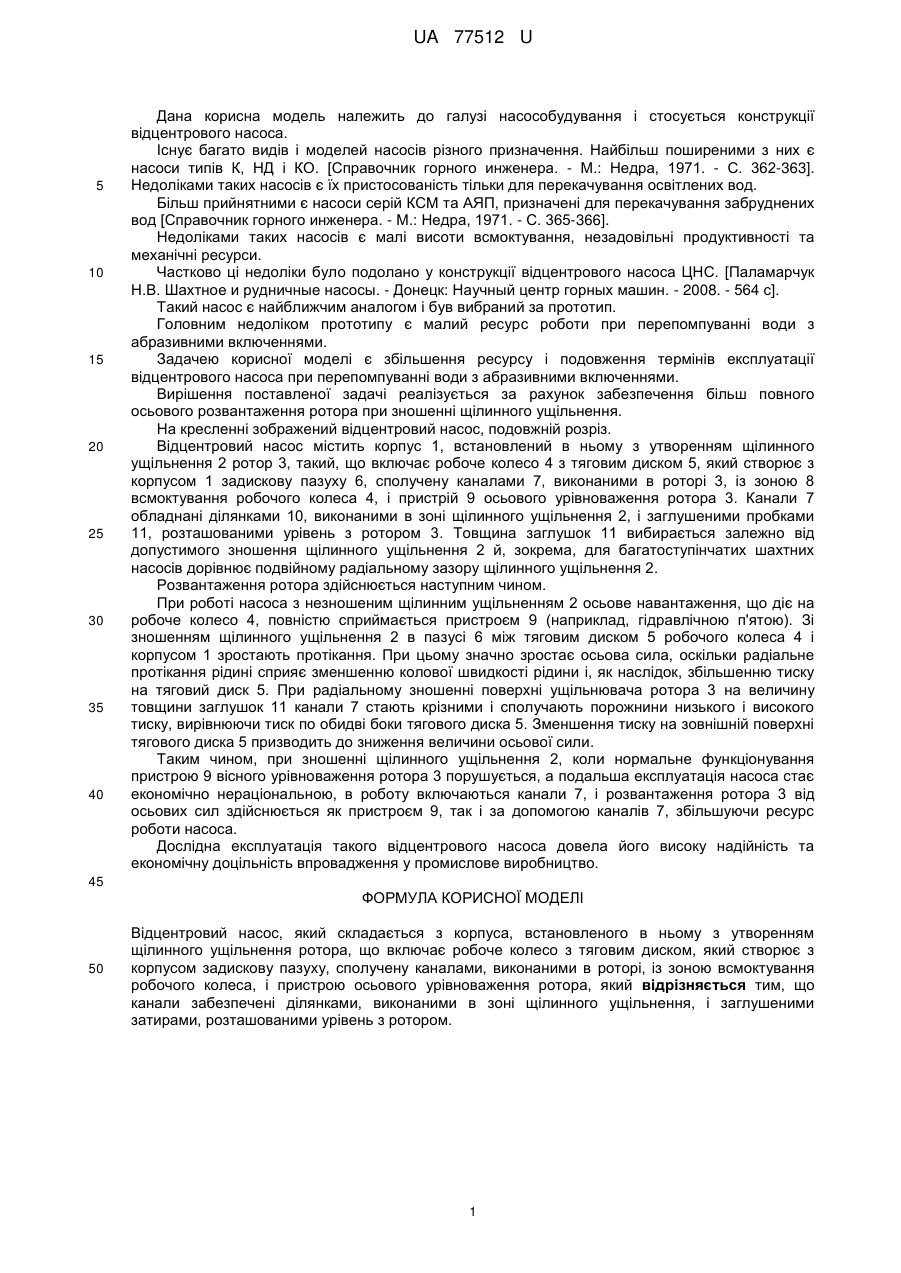

Реферат: UA 77512 U UA 77512 U 5 10 15 20 25 30 35 40 Дана корисна модель належить до галузі насособудування і стосується конструкції відцентрового насоса. Існує багато видів і моделей насосів різного призначення. Найбільш поширеними з них є насоси типів К, НД і КО. [Справочник горного инженера. - М.: Недра, 1971. - С. 362-363]. Недоліками таких насосів є їх пристосованість тільки для перекачування освітлених вод. Більш прийнятними є насоси серій КСМ та АЯП, призначені для перекачування забруднених вод [Справочник горного инженера. - М.: Недра, 1971. - С. 365-366]. Недоліками таких насосів є малі висоти всмоктування, незадовільні продуктивності та механічні ресурси. Частково ці недоліки було подолано у конструкції відцентрового насоса ЦНС. [Паламарчук Н.В. Шахтное и рудничные насосы. - Донецк: Научный центр горных машин. - 2008. - 564 с]. Такий насос є найближчим аналогом і був вибраний за прототип. Головним недоліком прототипу є малий ресурс роботи при перепомпуванні води з абразивними включеннями. Задачею корисної моделі є збільшення ресурсу і подовження термінів експлуатації відцентрового насоса при перепомпуванні води з абразивними включеннями. Вирішення поставленої задачі реалізується за рахунок забезпечення більш повного осьового розвантаження ротора при зношенні щілинного ущільнення. На кресленні зображений відцентровий насос, подовжній розріз. Відцентровий насос містить корпус 1, встановлений в ньому з утворенням щілинного ущільнення 2 ротор 3, такий, що включає робоче колесо 4 з тяговим диском 5, який створює з корпусом 1 задискову пазуху 6, сполучену каналами 7, виконаними в роторі 3, із зоною 8 всмоктування робочого колеса 4, і пристрій 9 осьового урівноваження ротора 3. Канали 7 обладнані ділянками 10, виконаними в зоні щілинного ущільнення 2, і заглушеними пробками 11, розташованими урівень з ротором 3. Товщина заглушок 11 вибирається залежно від допустимого зношення щілинного ущільнення 2 й, зокрема, для багатоступінчатих шахтних насосів дорівнює подвійному радіальному зазору щілинного ущільнення 2. Розвантаження ротора здійснюється наступним чином. При роботі насоса з незношеним щілинним ущільненням 2 осьове навантаження, що діє на робоче колесо 4, повністю сприймається пристроєм 9 (наприклад, гідравлічною п'ятою). Зі зношенням щілинного ущільнення 2 в пазусі 6 між тяговим диском 5 робочого колеса 4 і корпусом 1 зростають протікання. При цьому значно зростає осьова сила, оскільки радіальне протікання рідині сприяє зменшенню колової швидкості рідини і, як наслідок, збільшенню тиску на тяговий диск 5. При радіальному зношенні поверхні ущільнювача ротора 3 на величину товщини заглушок 11 канали 7 стають крізними і сполучають порожнини низького і високого тиску, вирівнюючи тиск по обидві боки тягового диска 5. Зменшення тиску на зовнішній поверхні тягового диска 5 призводить до зниження величини осьової сили. Таким чином, при зношенні щілинного ущільнення 2, коли нормальне функціонування пристрою 9 вісного урівноваження ротора 3 порушується, а подальша експлуатація насоса стає економічно нераціональною, в роботу включаються канали 7, і розвантаження ротора 3 від осьових сил здійснюється як пристроєм 9, так і за допомогою каналів 7, збільшуючи ресурс роботи насоса. Дослідна експлуатація такого відцентрового насоса довела його високу надійність та економічну доцільність впровадження у промислове виробництво. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Відцентровий насос, який складається з корпуса, встановленого в ньому з утворенням щілинного ущільнення ротора, що включає робоче колесо з тяговим диском, який створює з корпусом задискову пазуху, сполучену каналами, виконаними в роторі, із зоною всмоктування робочого колеса, і пристрою осьового урівноваження ротора, який відрізняється тим, що канали забезпечені ділянками, виконаними в зоні щілинного ущільнення, і заглушеними затирами, розташованими урівень з ротором. 1 UA 77512 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
