Башта-колона з пінополістирольно-кремнієвим фільтром

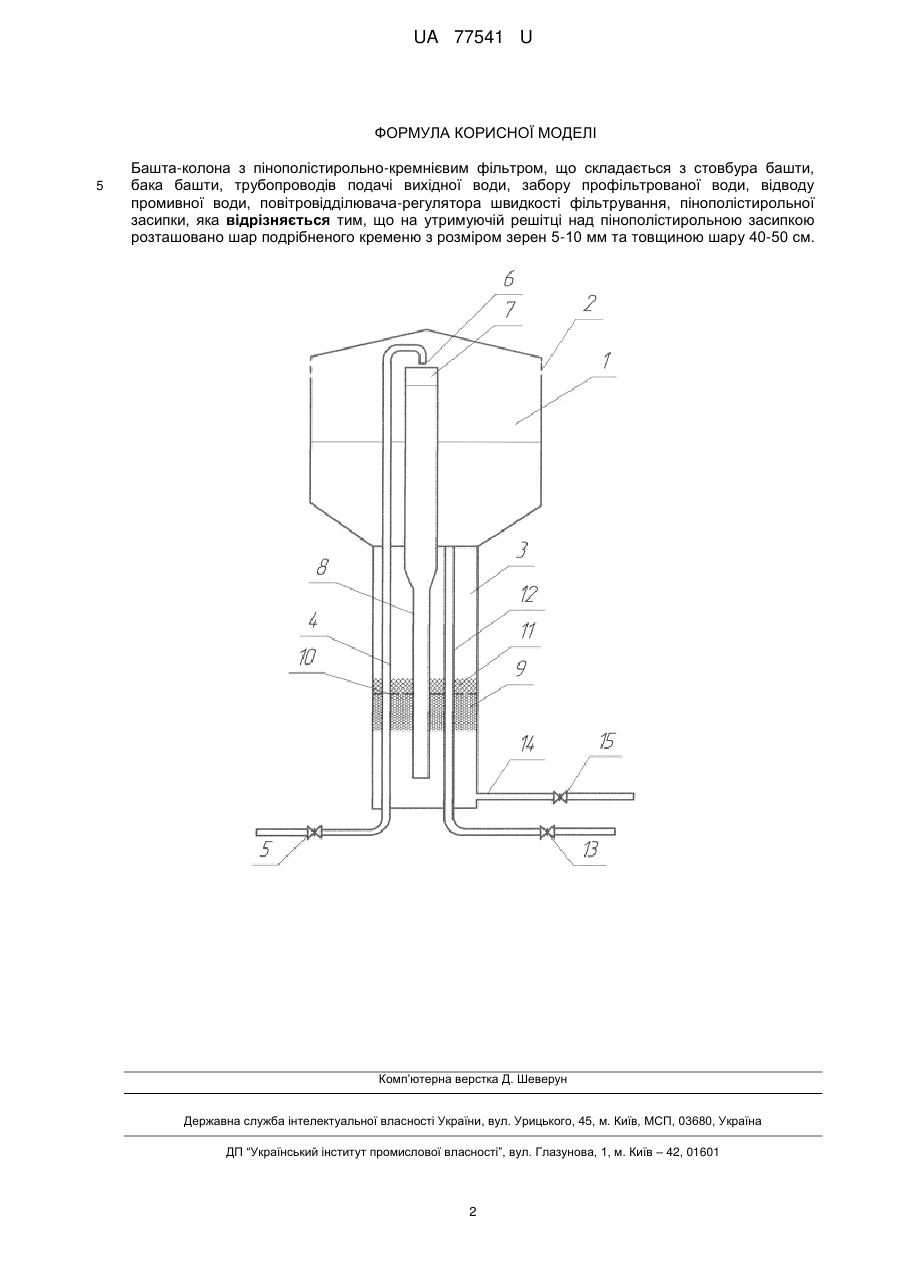

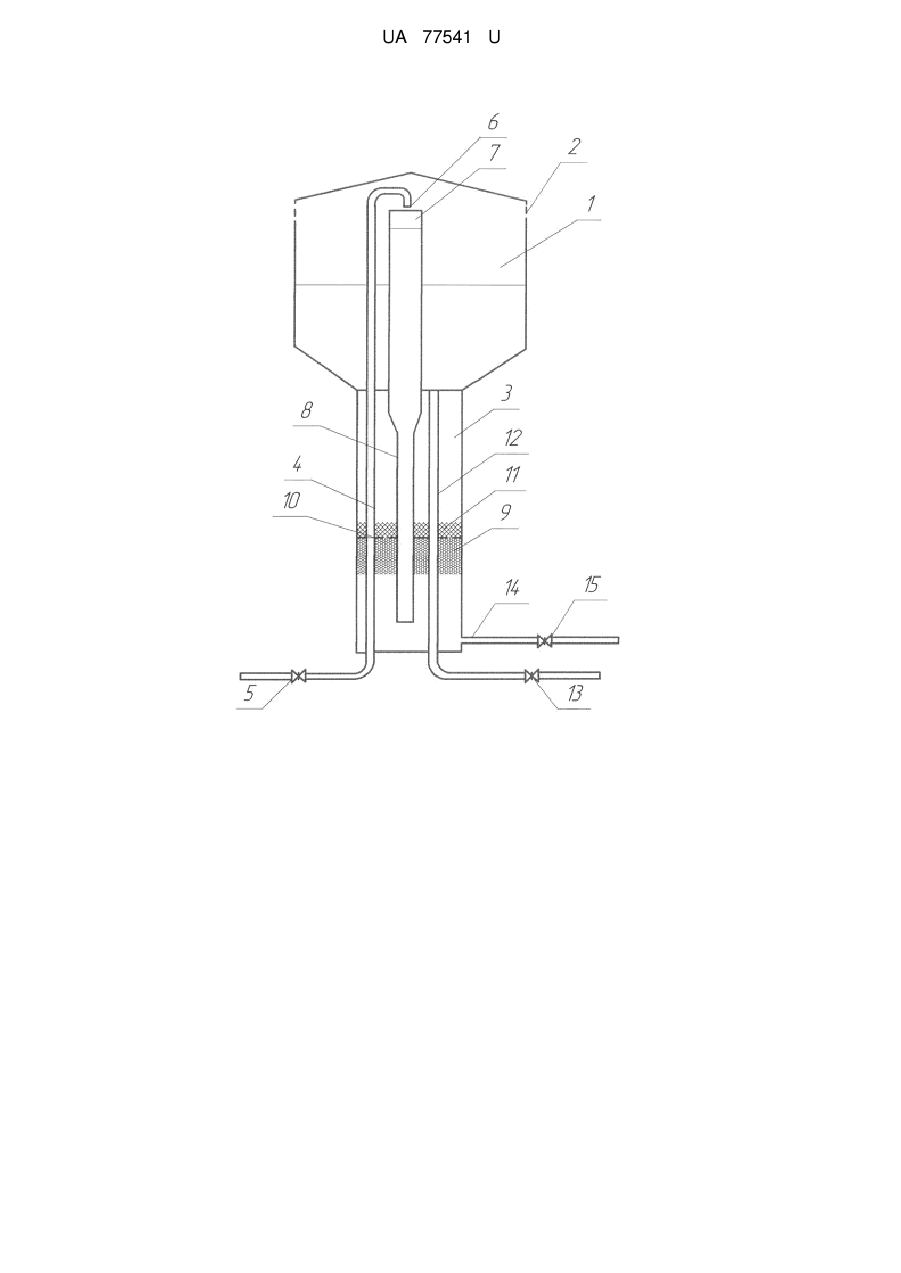

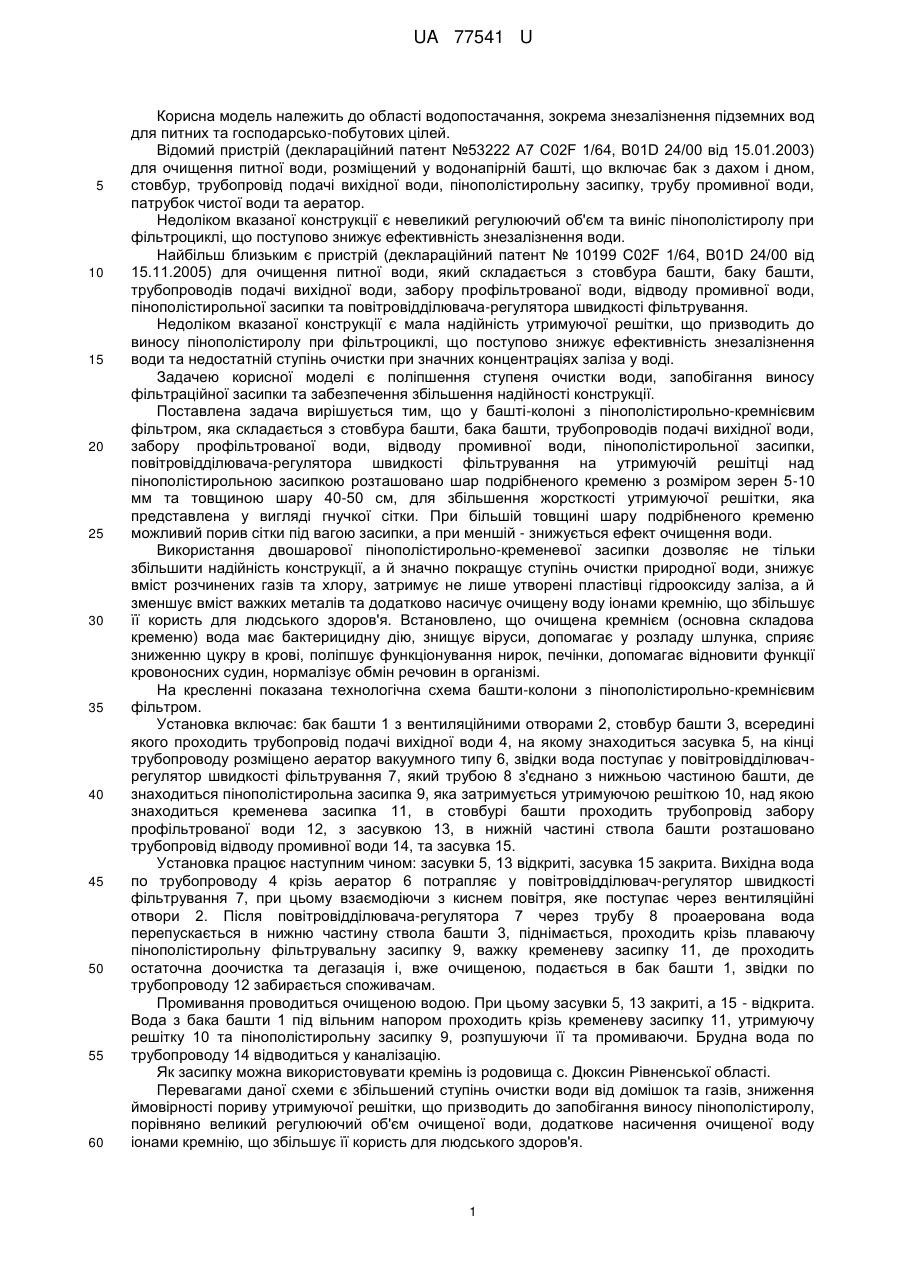

Реферат: Башта-колона з пінополістирольно-кремнієвим фільтром складається з стовбура башти, бака башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, повітровідділювача-регулятора швидкості фільтрування, пінополістирольної засипки. На утримуючій решітці над пінополістирольною засипкою розташовано шар подрібненого кременю. UA 77541 U (54) БАШТА-КОЛОНА З ПІНОПОЛІСТИРОЛЬНО-КРЕМНІЄВИМ ФІЛЬТРОМ UA 77541 U UA 77541 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області водопостачання, зокрема знезалізнення підземних вод для питних та господарсько-побутових цілей. Відомий пристрій (деклараційний патент №53222 А7 С02F 1/64, В01D 24/00 від 15.01.2003) для очищення питної води, розміщений у водонапірній башті, що включає бак з дахом і дном, стовбур, трубопровід подачі вихідної води, пінополістирольну засипку, трубу промивної води, патрубок чистої води та аератор. Недоліком вказаної конструкції є невеликий регулюючий об'єм та виніс пінополістиролу при фільтроциклі, що поступово знижує ефективність знезалізнення води. Найбільш близьким є пристрій (деклараційний патент № 10199 С02F 1/64, В01D 24/00 від 15.11.2005) для очищення питної води, який складається з стовбура башти, баку башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, пінополістирольної засипки та повітровідділювача-регулятора швидкості фільтрування. Недоліком вказаної конструкції є мала надійність утримуючої решітки, що призводить до виносу пінополістиролу при фільтроциклі, що поступово знижує ефективність знезалізнення води та недостатній ступінь очистки при значних концентраціях заліза у воді. Задачею корисної моделі є поліпшення ступеня очистки води, запобігання виносу фільтраційної засипки та забезпечення збільшення надійності конструкції. Поставлена задача вирішується тим, що у башті-колоні з пінополістирольно-кремнієвим фільтром, яка складається з стовбура башти, бака башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, пінополістирольної засипки, повітровідділювача-регулятора швидкості фільтрування на утримуючій решітці над пінополістирольною засипкою розташовано шар подрібненого кременю з розміром зерен 5-10 мм та товщиною шару 40-50 см, для збільшення жорсткості утримуючої решітки, яка представлена у вигляді гнучкої сітки. При більшій товщині шару подрібненого кременю можливий порив сітки під вагою засипки, а при меншій - знижується ефект очищення води. Використання двошарової пінополістирольно-кременевої засипки дозволяє не тільки збільшити надійність конструкції, а й значно покращує ступінь очистки природної води, знижує вміст розчинених газів та хлору, затримує не лише утворені пластівці гідрооксиду заліза, а й зменшує вміст важких металів та додатково насичує очищену воду іонами кремнію, що збільшує її користь для людського здоров'я. Встановлено, що очищена кремнієм (основна складова кременю) вода має бактерицидну дію, знищує віруси, допомагає у розладу шлунка, сприяє зниженню цукру в крові, поліпшує функціонування нирок, печінки, допомагає відновити функції кровоносних судин, нормалізує обмін речовин в організмі. На кресленні показана технологічна схема башти-колони з пінополістирольно-кремнієвим фільтром. Установка включає: бак башти 1 з вентиляційними отворами 2, стовбур башти 3, всередині якого проходить трубопровід подачі вихідної води 4, на якому знаходиться засувка 5, на кінці трубопроводу розміщено аератор вакуумного типу 6, звідки вода поступає у повітровідділювачрегулятор швидкості фільтрування 7, який трубою 8 з'єднано з нижньою частиною башти, де знаходиться пінополістирольна засипка 9, яка затримується утримуючою решіткою 10, над якою знаходиться кременева засипка 11, в стовбурі башти проходить трубопровід забору профільтрованої води 12, з засувкою 13, в нижній частині ствола башти розташовано трубопровід відводу промивної води 14, та засувка 15. Установка працює наступним чином: засувки 5, 13 відкриті, засувка 15 закрита. Вихідна вода по трубопроводу 4 крізь аератор 6 потрапляє у повітровідділювач-регулятор швидкості фільтрування 7, при цьому взаємодіючи з киснем повітря, яке поступає через вентиляційні отвори 2. Після повітровідділювача-регулятора 7 через трубу 8 проаерована вода перепускається в нижню частину ствола башти 3, піднімається, проходить крізь плаваючу пінополістирольну фільтрувальну засипку 9, важку кременеву засипку 11, де проходить остаточна доочистка та дегазація і, вже очищеною, подається в бак башти 1, звідки по трубопроводу 12 забирається споживачам. Промивання проводиться очищеною водою. При цьому засувки 5, 13 закриті, а 15 - відкрита. Вода з бака башти 1 під вільним напором проходить крізь кременеву засипку 11, утримуючу решітку 10 та пінополістирольну засипку 9, розпушуючи її та промиваючи. Брудна вода по трубопроводу 14 відводиться у каналізацію. Як засипку можна використовувати кремінь із родовища с. Дюксин Рівненської області. Перевагами даної схеми є збільшений ступінь очистки води від домішок та газів, зниження ймовірності пориву утримуючої решітки, що призводить до запобігання виносу пінополістиролу, порівняно великий регулюючий об'єм очищеної води, додаткове насичення очищеної воду іонами кремнію, що збільшує її користь для людського здоров'я. 1 UA 77541 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Башта-колона з пінополістирольно-кремнієвим фільтром, що складається з стовбура башти, бака башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, повітровідділювача-регулятора швидкості фільтрування, пінополістирольної засипки, яка відрізняється тим, що на утримуючій решітці над пінополістирольною засипкою розташовано шар подрібненого кременю з розміром зерен 5-10 мм та товщиною шару 40-50 см. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
