Спосіб автоматичного визначення та регулювання товщини паперової полотнини

Завантажити PDF файл.

Формула / Реферат

Спосіб автоматичного визначення та регулювання товщини паперової полотнини, який характеризується тим, що застосовують інтелектуальний матричний контроль товщини паперової полотнини комп'ютером, що керує паперовиробничою машиною, та в автоматичному режимі регулює кількість подаваної паперової маси, одночасно аналізують товщину паперу у 30000 точках, автопідстройкою білого кольору висвітлюють паперову полотнину, інформацію про висвітлювання передають на комп'ютер зі спеціальним програмним забезпеченням у режимі реального часу, далі у програмному модулі приймають рішення про масу кв. метра та товщину паперової полотнини.

Текст

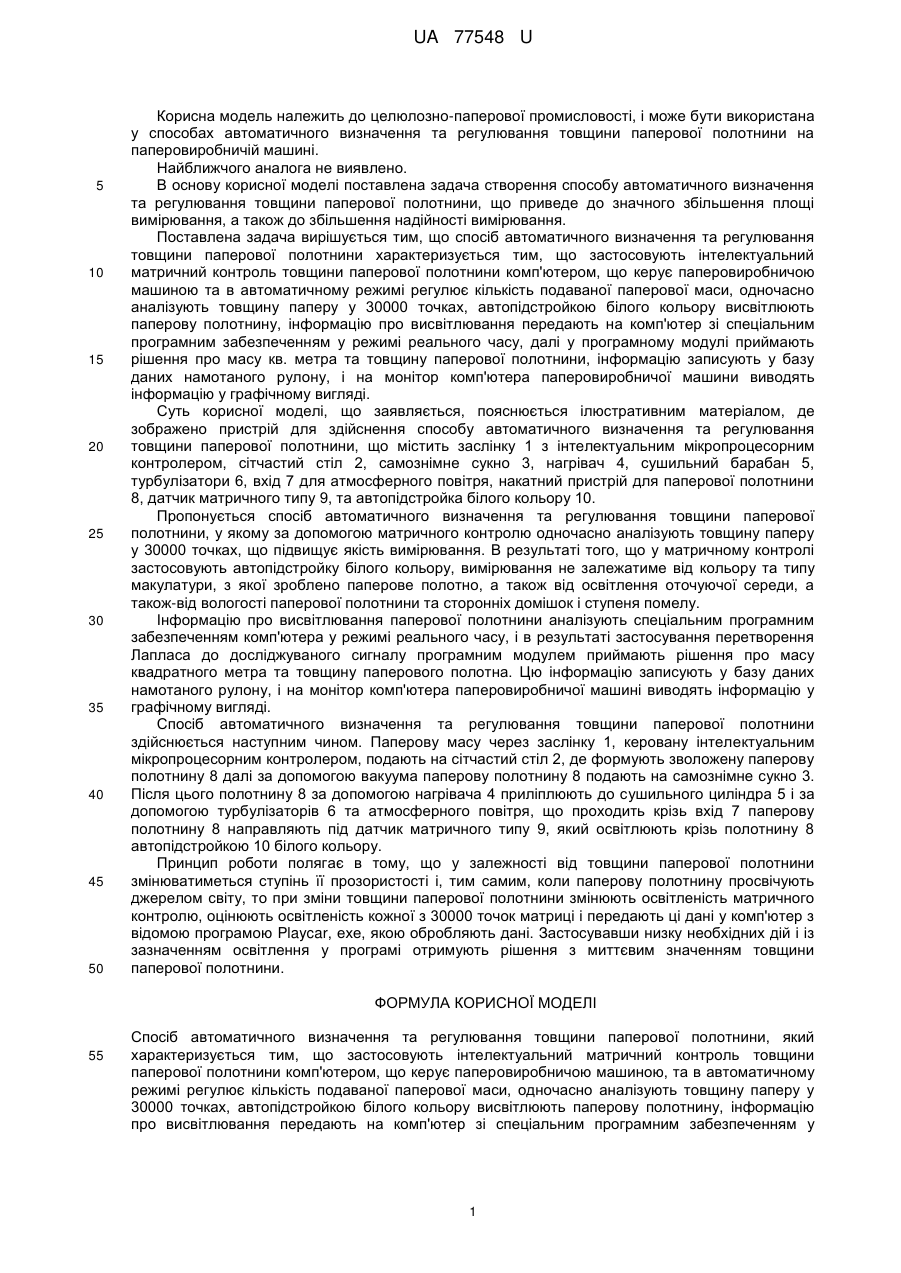

Реферат: Спосіб автоматичного визначення та регулювання товщини паперової полотнини характеризується тим, що застосовують інтелектуальний матричний контроль товщини паперової полотнини комп'ютером, що керує паперовиробничою машиною, та в автоматичному режимі регулює кількість подаваної паперової маси, одночасно аналізують товщину паперу у 30000 точках, автопідстройкою білого кольору висвітлюють паперову полотнину, інформацію про висвітлювання передають на комп'ютер зі спеціальним програмним забезпеченням у режимі реального часу, далі у програмному модулі приймають рішення про масу кв. метра та товщину паперової полотнини. UA 77548 U (12) UA 77548 U UA 77548 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до целюлозно-паперової промисловості, і може бути використана у способах автоматичного визначення та регулювання товщини паперової полотнини на паперовиробничій машині. Найближчого аналога не виявлено. В основу корисної моделі поставлена задача створення способу автоматичного визначення та регулювання товщини паперової полотнини, що приведе до значного збільшення площі вимірювання, а також до збільшення надійності вимірювання. Поставлена задача вирішується тим, що спосіб автоматичного визначення та регулювання товщини паперової полотнини характеризується тим, що застосовують інтелектуальний матричний контроль товщини паперової полотнини комп'ютером, що керує паперовиробничою машиною та в автоматичному режимі регулює кількість подаваної паперової маси, одночасно аналізують товщину паперу у 30000 точках, автопідстройкою білого кольору висвітлюють паперову полотнину, інформацію про висвітлювання передають на комп'ютер зі спеціальним програмним забезпеченням у режимі реального часу, далі у програмному модулі приймають рішення про масу кв. метра та товщину паперової полотнини, інформацію записують у базу даних намотаного рулону, і на монітор комп'ютера паперовиробничої машини виводять інформацію у графічному вигляді. Суть корисної моделі, що заявляється, пояснюється ілюстративним матеріалом, де зображено пристрій для здійснення способу автоматичного визначення та регулювання товщини паперової полотнини, що містить заслінку 1 з інтелектуальним мікропроцесорним контролером, сітчастий стіл 2, самознімне сукно 3, нагрівач 4, сушильний барабан 5, турбулізатори 6, вхід 7 для атмосферного повітря, накатний пристрій для паперової полотнини 8, датчик матричного типу 9, та автопідстройка білого кольору 10. Пропонується спосіб автоматичного визначення та регулювання товщини паперової полотнини, у якому за допомогою матричного контролю одночасно аналізують товщину паперу у 30000 точках, що підвищує якість вимірювання. В результаті того, що у матричному контролі застосовують автопідстройку білого кольору, вимірювання не залежатиме від кольору та типу макулатури, з якої зроблено паперове полотно, а також від освітлення оточуючої середи, а також-від вологості паперової полотнини та сторонніх домішок і ступеня помелу. Інформацію про висвітлювання паперової полотнини аналізують спеціальним програмним забезпеченням комп'ютера у режимі реального часу, і в результаті застосування перетворення Лапласа до досліджуваного сигналу програмним модулем приймають рішення про масу квадратного метра та товщину паперового полотна. Цю інформацію записують у базу даних намотаного рулону, і на монітор комп'ютера паперовиробничої машині виводять інформацію у графічному вигляді. Спосіб автоматичного визначення та регулювання товщини паперової полотнини здійснюється наступним чином. Паперову масу через заслінку 1, керовану інтелектуальним мікропроцесорним контролером, подають на сітчастий стіл 2, де формують зволожену паперову полотнину 8 далі за допомогою вакуума паперову полотнину 8 подають на самознімне сукно 3. Після цього полотнину 8 за допомогою нагрівача 4 приліплюють до сушильного циліндра 5 і за допомогою турбулізаторів 6 та атмосферного повітря, що проходить крізь вхід 7 паперову полотнину 8 направляють під датчик матричного типу 9, який освітлюють крізь полотнину 8 автопідстройкою 10 білого кольору. Принцип роботи полягає в тому, що у залежності від товщини паперової полотнини змінюватиметься ступінь її прозористості і, тим самим, коли паперову полотнину просвічують джерелом світу, то при зміни товщини паперової полотнини змінюють освітленість матричного контролю, оцінюють освітленість кожної з 30000 точок матриці і передають ці дані у комп'ютер з відомою програмою Playcar, ехе, якою обробляють дані. Застосувавши низку необхідних дій і із зазначенням освітлення у програмі отримують рішення з миттєвим значенням товщини паперової полотнини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб автоматичного визначення та регулювання товщини паперової полотнини, який характеризується тим, що застосовують інтелектуальний матричний контроль товщини паперової полотнини комп'ютером, що керує паперовиробничою машиною, та в автоматичному режимі регулює кількість подаваної паперової маси, одночасно аналізують товщину паперу у 30000 точках, автопідстройкою білого кольору висвітлюють паперову полотнину, інформацію про висвітлювання передають на комп'ютер зі спеціальним програмним забезпеченням у 1 UA 77548 U режимі реального часу, далі у програмному модулі приймають рішення про масу кв. метра та товщину паперової полотнини. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Method for automatic determination and regulation of thickness of paper web

Автори англійською

Pasichnyk Dmitriy Volodymyrovych, Pasichnyk Oleh Volodymyrovych, Shysman Volodymyr Yukhymovych

Назва патенту російською

Способ автоматического определения и регулирования толщины бумажного полотна

Автори російською

Пасичник Дмитрий Владимирович, Пасичник Олег Владимирович, Шисман Владимир Ефимович

МПК / Мітки

МПК: A47K 10/00, D21F 5/00

Мітки: полотнини, регулювання, паперової, спосіб, товщини, визначення, автоматичного
