Арбалет для підводного полювання

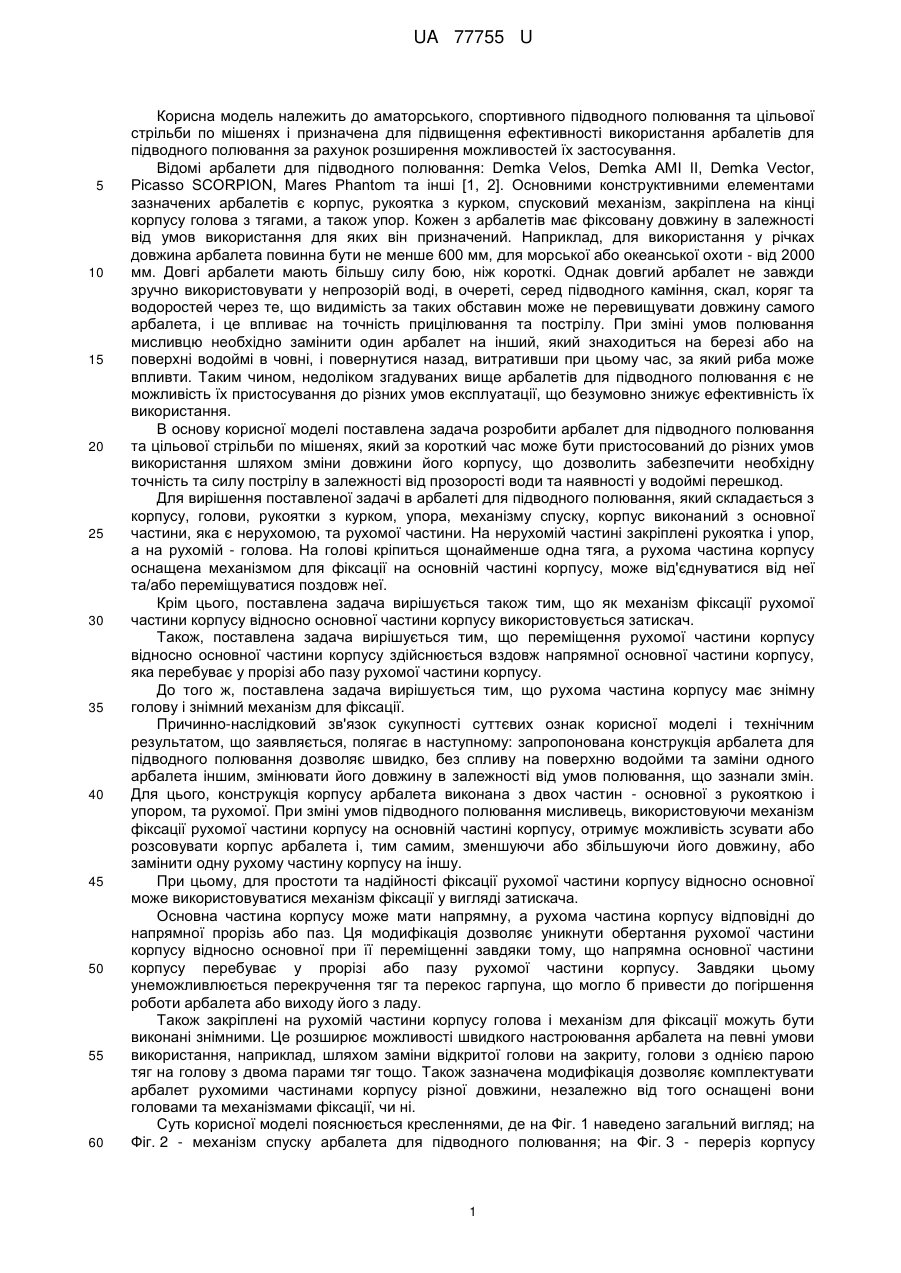

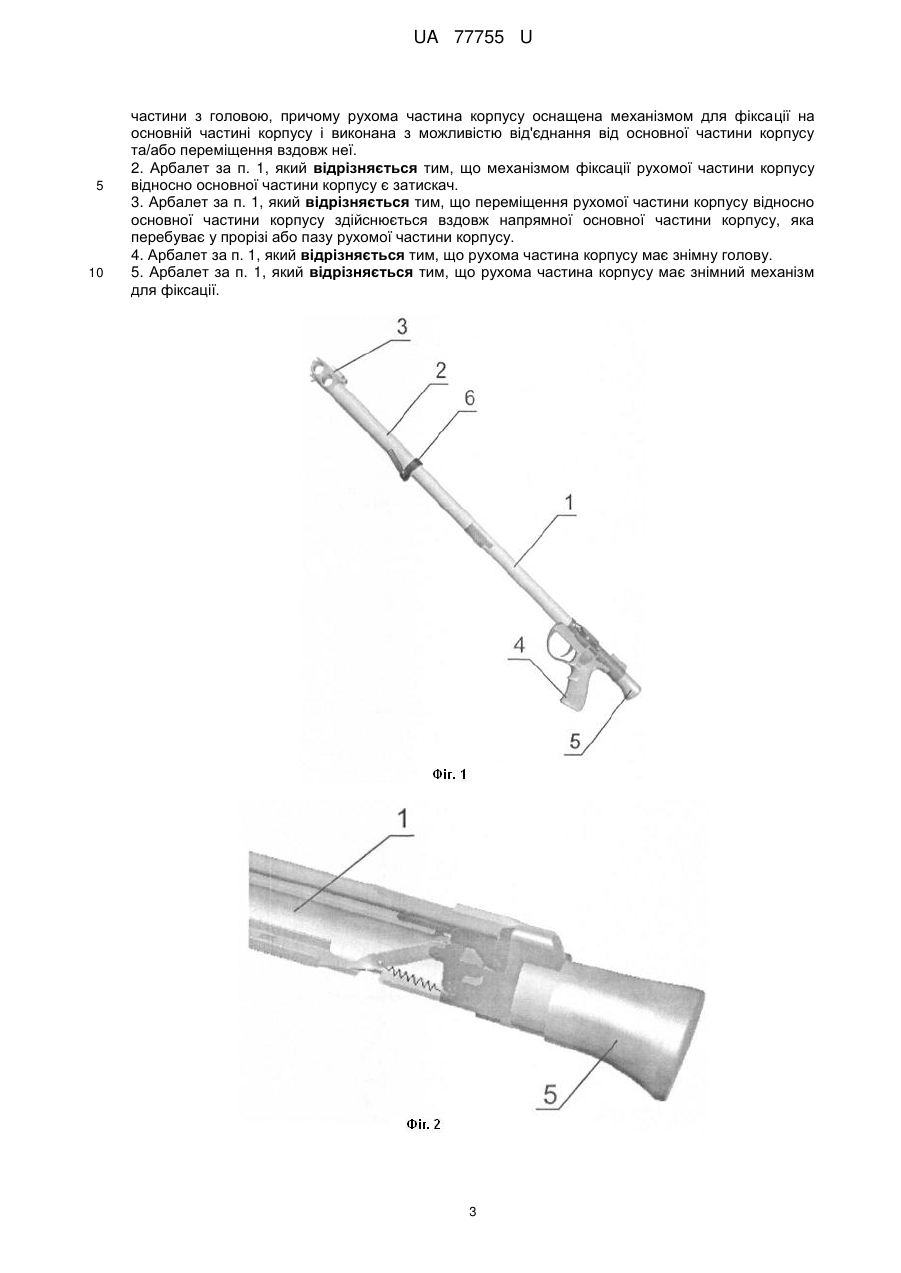

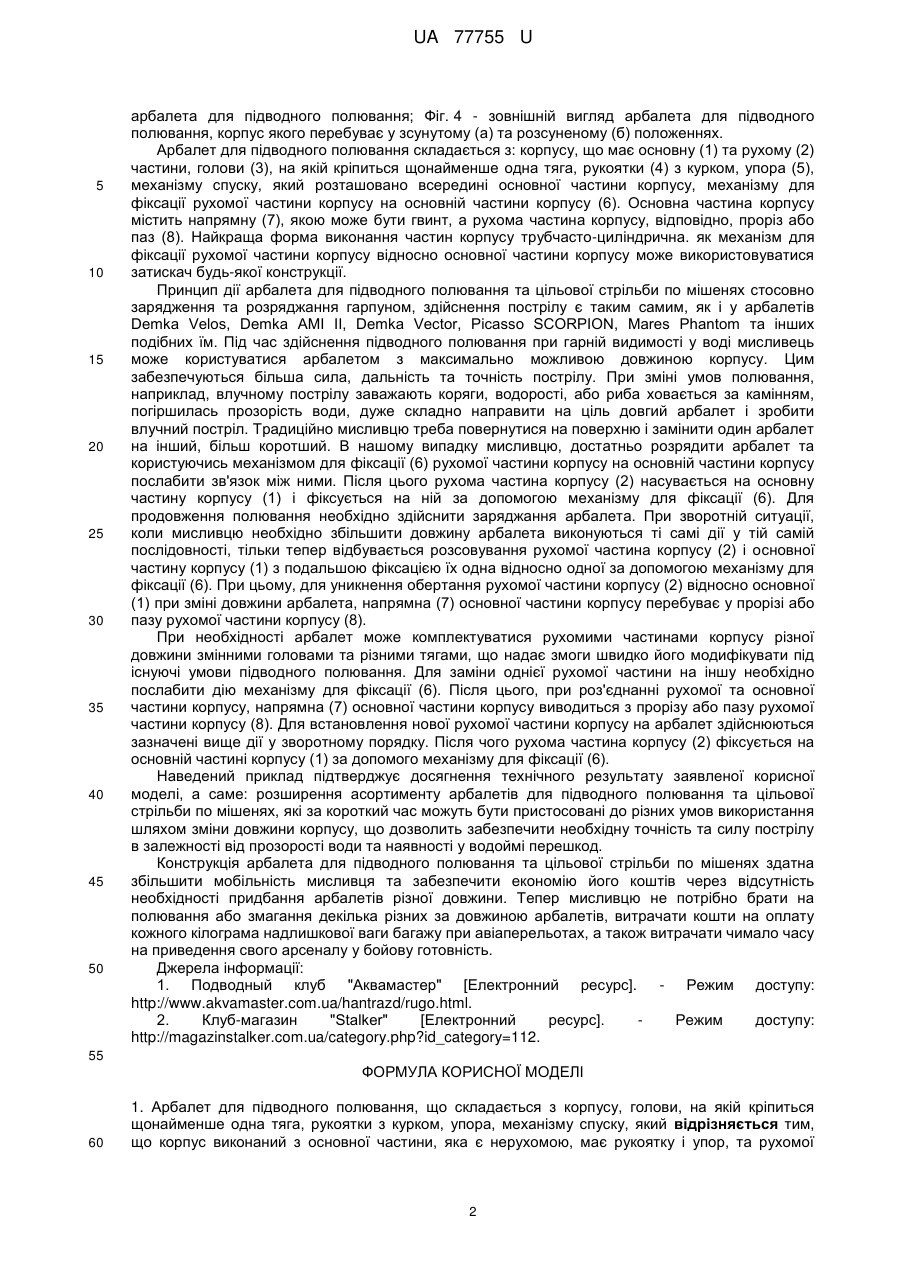

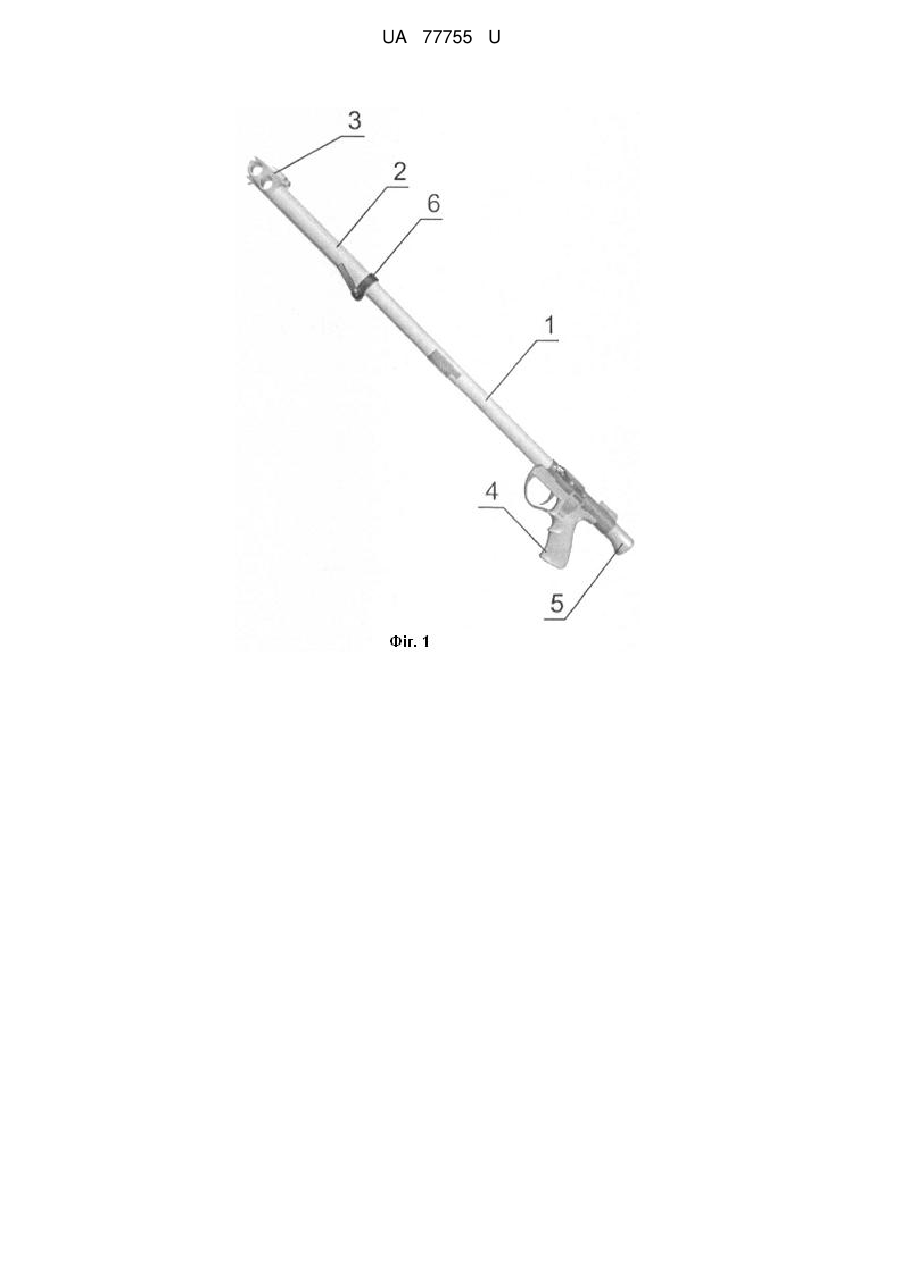

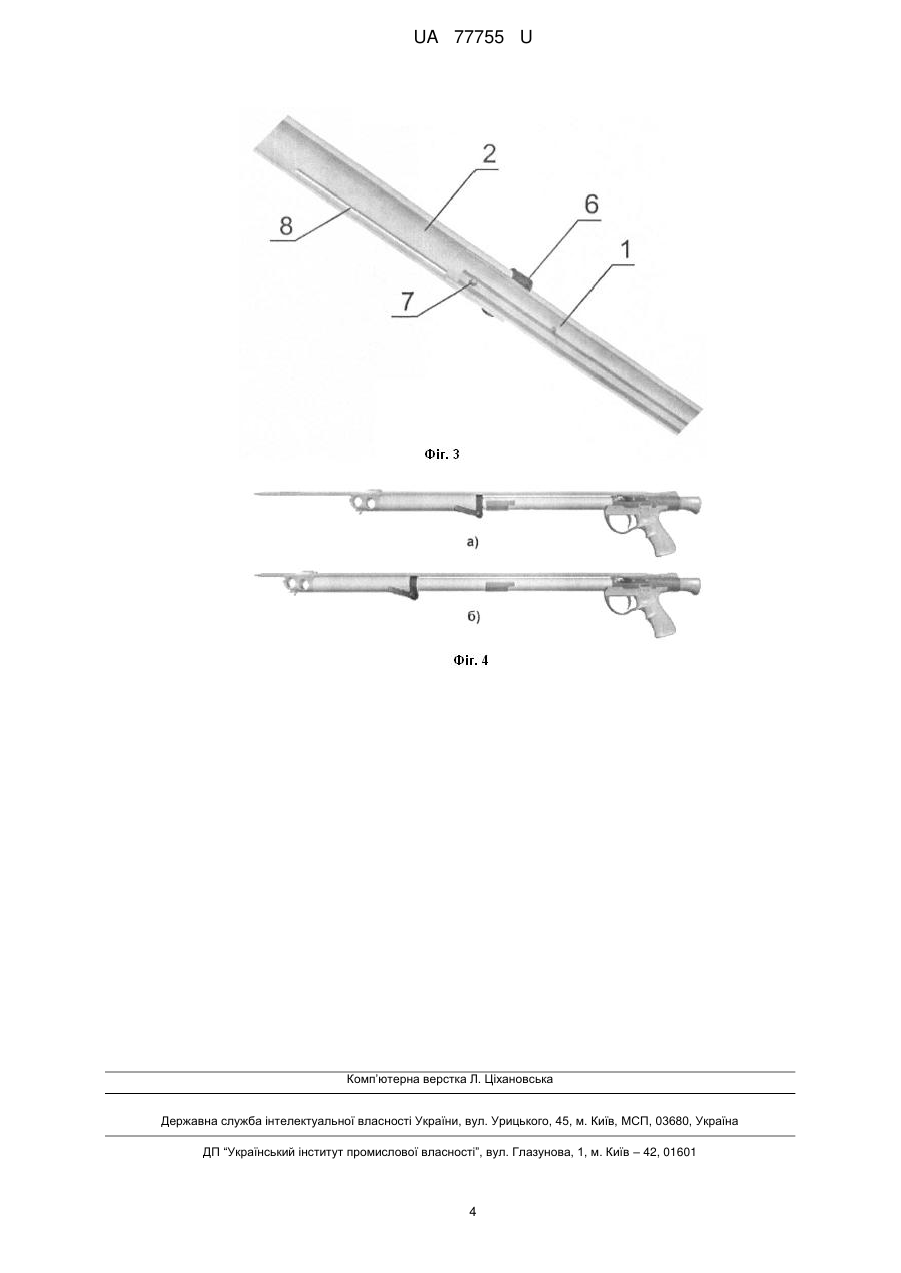

Реферат: Арбалет для підводного полювання складається з корпусу, голови, на якій кріпиться щонайменше одна тяга, рукоятки з курком, упора, механізму спуску. Корпус виконаний з основної частини, яка є нерухомою, має рукоятку і упор, та рухомої частини з головою. Рухома частина корпусу оснащена механізмом для фіксації на основній частині корпусу і виконана з можливістю від'єднання від основної частини корпусу та/або переміщення вздовж неї. Механізмом фіксації рухомої частини корпусу відносно основної частини корпусу є затискач. Переміщення рухомої частини корпусу відносно основної частини корпусу здійснюється вздовж напрямної основної частини корпусу, яка перебуває у прорізі або пазу рухомої частини корпусу. Рухома частина корпусу має знімну голову та знімний механізм для фіксації. UA 77755 U (54) АРБАЛЕТ ДЛЯ ПІДВОДНОГО ПОЛЮВАННЯ UA 77755 U UA 77755 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аматорського, спортивного підводного полювання та цільової стрільби по мішенях і призначена для підвищення ефективності використання арбалетів для підводного полювання за рахунок розширення можливостей їх застосування. Відомі арбалети для підводного полювання: Demka Velos, Demka AMI II, Demka Vector, Picasso SCORPION, Mares Phantom та інші [1, 2]. Основними конструктивними елементами зазначених арбалетів є корпус, рукоятка з курком, спусковий механізм, закріплена на кінці корпусу голова з тягами, а також упор. Кожен з арбалетів має фіксовану довжину в залежності від умов використання для яких він призначений. Наприклад, для використання у річках довжина арбалета повинна бути не менше 600 мм, для морської або океанської охоти - від 2000 мм. Довгі арбалети мають більшу силу бою, ніж короткі. Однак довгий арбалет не завжди зручно використовувати у непрозорій воді, в очереті, серед підводного каміння, скал, коряг та водоростей через те, що видимість за таких обставин може не перевищувати довжину самого арбалета, і це впливає на точність прицілювання та пострілу. При зміні умов полювання мисливцю необхідно замінити один арбалет на інший, який знаходиться на березі або на поверхні водоймі в човні, і повернутися назад, витративши при цьому час, за який риба може впливти. Таким чином, недоліком згадуваних вище арбалетів для підводного полювання є не можливість їх пристосування до різних умов експлуатації, що безумовно знижує ефективність їх використання. В основу корисної моделі поставлена задача розробити арбалет для підводного полювання та цільової стрільби по мішенях, який за короткий час може бути пристосований до різних умов використання шляхом зміни довжини його корпусу, що дозволить забезпечити необхідну точність та силу пострілу в залежності від прозорості води та наявності у водоймі перешкод. Для вирішення поставленої задачі в арбалеті для підводного полювання, який складається з корпусу, голови, рукоятки з курком, упора, механізму спуску, корпус виконаний з основної частини, яка є нерухомою, та рухомої частини. На нерухомій частині закріплені рукоятка і упор, а на рухомій - голова. На голові кріпиться щонайменше одна тяга, а рухома частина корпусу оснащена механізмом для фіксації на основній частині корпусу, може від'єднуватися від неї та/або переміщуватися поздовж неї. Крім цього, поставлена задача вирішується також тим, що як механізм фіксації рухомої частини корпусу відносно основної частини корпусу використовується затискач. Також, поставлена задача вирішується тим, що переміщення рухомої частини корпусу відносно основної частини корпусу здійснюється вздовж напрямної основної частини корпусу, яка перебуває у прорізі або пазу рухомої частини корпусу. До того ж, поставлена задача вирішується тим, що рухома частина корпусу має знімну голову і знімний механізм для фіксації. Причинно-наслідковий зв'язок сукупності суттєвих ознак корисної моделі і технічним результатом, що заявляється, полягає в наступному: запропонована конструкція арбалета для підводного полювання дозволяє швидко, без спливу на поверхню водойми та заміни одного арбалета іншим, змінювати його довжину в залежності від умов полювання, що зазнали змін. Для цього, конструкція корпусу арбалета виконана з двох частин - основної з рукояткою і упором, та рухомої. При зміні умов підводного полювання мисливець, використовуючи механізм фіксації рухомої частини корпусу на основній частині корпусу, отримує можливість зсувати або розсовувати корпус арбалета і, тим самим, зменшуючи або збільшуючи його довжину, або замінити одну рухому частину корпусу на іншу. При цьому, для простоти та надійності фіксації рухомої частини корпусу відносно основної може використовуватися механізм фіксації у вигляді затискача. Основна частина корпусу може мати напрямну, а рухома частина корпусу відповідні до напрямної прорізь або паз. Ця модифікація дозволяє уникнути обертання рухомої частини корпусу відносно основної при її переміщенні завдяки тому, що напрямна основної частини корпусу перебуває у прорізі або пазу рухомої частини корпусу. Завдяки цьому унеможливлюється перекручення тяг та перекос гарпуна, що могло б привести до погіршення роботи арбалета або виходу його з ладу. Також закріплені на рухомій частини корпусу голова і механізм для фіксації можуть бути виконані знімними. Це розширює можливості швидкого настроювання арбалета на певні умови використання, наприклад, шляхом заміни відкритої голови на закриту, голови з однією парою тяг на голову з двома парами тяг тощо. Також зазначена модифікація дозволяє комплектувати арбалет рухомими частинами корпусу різної довжини, незалежно від того оснащені вони головами та механізмами фіксації, чи ні. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 наведено загальний вигляд; на Фіг. 2 - механізм спуску арбалета для підводного полювання; на Фіг. 3 - переріз корпусу 1 UA 77755 U 5 10 15 20 25 30 35 40 45 50 арбалета для підводного полювання; Фіг. 4 - зовнішній вигляд арбалета для підводного полювання, корпус якого перебуває у зсунутому (а) та розсуненому (б) положеннях. Арбалет для підводного полювання складається з: корпусу, що має основну (1) та рухому (2) частини, голови (3), на якій кріпиться щонайменше одна тяга, рукоятки (4) з курком, упора (5), механізму спуску, який розташовано всередині основної частини корпусу, механізму для фіксації рухомої частини корпусу на основній частини корпусу (6). Основна частина корпусу містить напрямну (7), якою може бути гвинт, а рухома частина корпусу, відповідно, проріз або паз (8). Найкраща форма виконання частин корпусу трубчасто-циліндрична. як механізм для фіксації рухомої частини корпусу відносно основної частини корпусу може використовуватися затискач будь-якої конструкції. Принцип дії арбалета для підводного полювання та цільової стрільби по мішенях стосовно зарядження та розряджання гарпуном, здійснення пострілу є таким самим, як і у арбалетів Demka Velos, Demka AMI II, Demka Vector, Picasso SCORPION, Mares Phantom та інших подібних їм. Під час здійснення підводного полювання при гарній видимості у воді мисливець може користуватися арбалетом з максимально можливою довжиною корпусу. Цим забезпечуються більша сила, дальність та точність пострілу. При зміні умов полювання, наприклад, влучному пострілу заважають коряги, водорості, або риба ховається за камінням, погіршилась прозорість води, дуже складно направити на ціль довгий арбалет і зробити влучний постріл. Традиційно мисливцю треба повернутися на поверхню і замінити один арбалет на інший, більш коротший. В нашому випадку мисливцю, достатньо розрядити арбалет та користуючись механізмом для фіксації (6) рухомої частини корпусу на основній частини корпусу послабити зв'язок між ними. Після цього рухома частина корпусу (2) насувається на основну частину корпусу (1) і фіксується на ній за допомогою механізму для фіксації (6). Для продовження полювання необхідно здійснити заряджання арбалета. При зворотній ситуації, коли мисливцю необхідно збільшити довжину арбалета виконуються ті самі дії у тій самій послідовності, тільки тепер відбувається розсовування рухомої частина корпусу (2) і основної частину корпусу (1) з подальшою фіксацією їх одна відносно одної за допомогою механізму для фіксації (6). При цьому, для уникнення обертання рухомої частини корпусу (2) відносно основної (1) при зміні довжини арбалета, напрямна (7) основної частини корпусу перебуває у прорізі або пазу рухомої частини корпусу (8). При необхідності арбалет може комплектуватися рухомими частинами корпусу різної довжини змінними головами та різними тягами, що надає змоги швидко його модифікувати під існуючі умови підводного полювання. Для заміни однієї рухомої частини на іншу необхідно послабити дію механізму для фіксації (6). Після цього, при роз'єднанні рухомої та основної частини корпусу, напрямна (7) основної частини корпусу виводиться з прорізу або пазу рухомої частини корпусу (8). Для встановлення нової рухомої частини корпусу на арбалет здійснюються зазначені вище дії у зворотному порядку. Після чого рухома частина корпусу (2) фіксується на основній частині корпусу (1) за допомого механізму для фіксації (6). Наведений приклад підтверджує досягнення технічного результату заявленої корисної моделі, а саме: розширення асортименту арбалетів для підводного полювання та цільової стрільби по мішенях, які за короткий час можуть бути пристосовані до різних умов використання шляхом зміни довжини корпусу, що дозволить забезпечити необхідну точність та силу пострілу в залежності від прозорості води та наявності у водоймі перешкод. Конструкція арбалета для підводного полювання та цільової стрільби по мішенях здатна збільшити мобільність мисливця та забезпечити економію його коштів через відсутність необхідності придбання арбалетів різної довжини. Тепер мисливцю не потрібно брати на полювання або змагання декілька різних за довжиною арбалетів, витрачати кошти на оплату кожного кілограма надлишкової ваги багажу при авіаперельотах, а також витрачати чимало часу на приведення свого арсеналу у бойову готовність. Джерела інформації: 1. Подводный клуб "Аквамастер" [Електронний ресурс]. - Режим доступу: http://www.akvamaster.com.ua/hantrazd/rugo.html. 2. Клуб-магазин "Stalker" [Електронний ресурс]. Режим доступу: http://magazinstalker.com.ua/category.php?id_category=112. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Арбалет для підводного полювання, що складається з корпусу, голови, на якій кріпиться щонайменше одна тяга, рукоятки з курком, упора, механізму спуску, який відрізняється тим, що корпус виконаний з основної частини, яка є нерухомою, має рукоятку і упор, та рухомої 2 UA 77755 U 5 10 частини з головою, причому рухома частина корпусу оснащена механізмом для фіксації на основній частині корпусу і виконана з можливістю від'єднання від основної частини корпусу та/або переміщення вздовж неї. 2. Арбалет за п. 1, який відрізняється тим, що механізмом фіксації рухомої частини корпусу відносно основної частини корпусу є затискач. 3. Арбалет за п. 1, який відрізняється тим, що переміщення рухомої частини корпусу відносно основної частини корпусу здійснюється вздовж напрямної основної частини корпусу, яка перебуває у прорізі або пазу рухомої частини корпусу. 4. Арбалет за п. 1, який відрізняється тим, що рухома частина корпусу має знімну голову. 5. Арбалет за п. 1, який відрізняється тим, що рухома частина корпусу має знімний механізм для фіксації. 3 UA 77755 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
