Спрямовувач сипкого матеріалу до зароблюючого органу сівалки

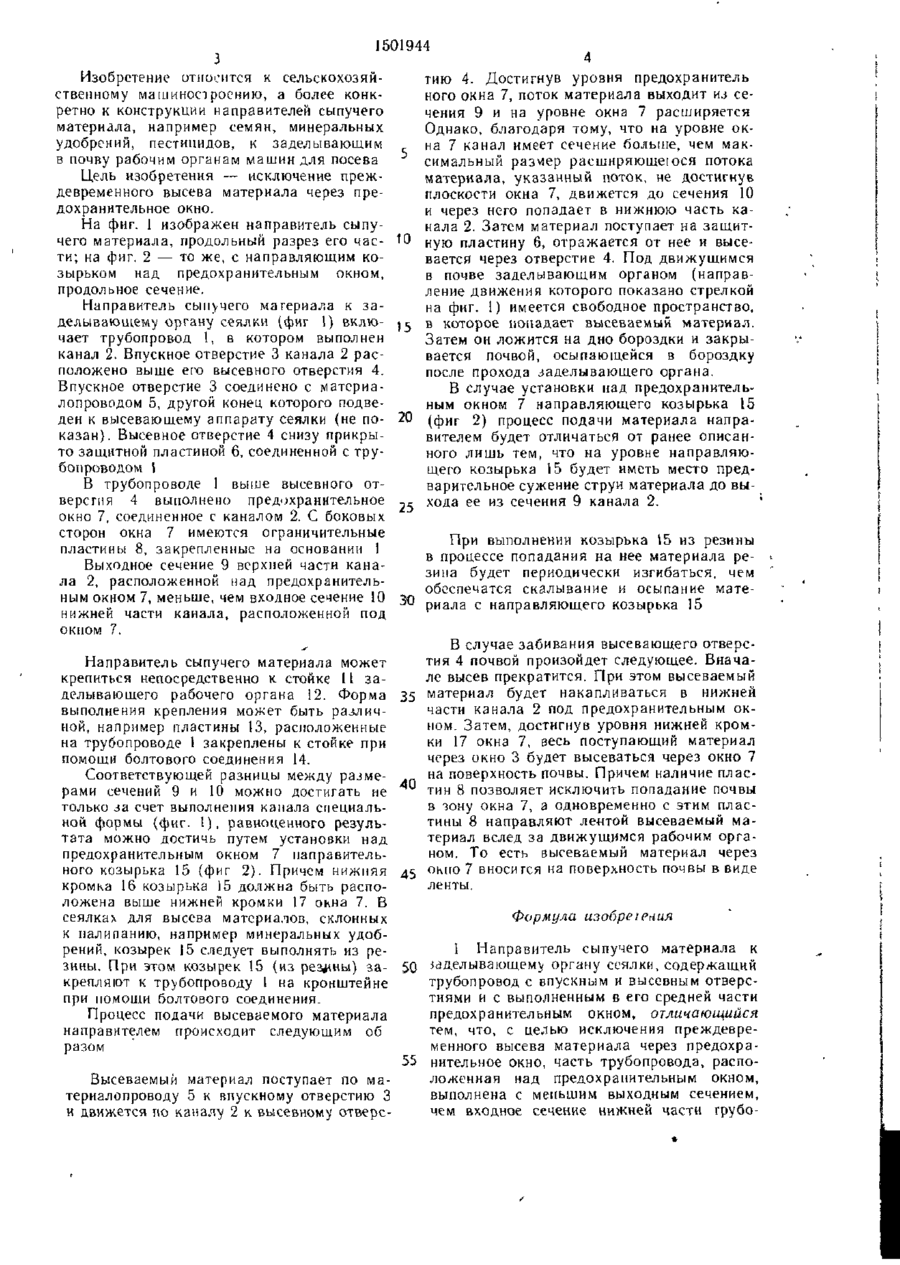

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1501944 А1 A 01 С 7/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4039438/30-15 * (22) 18 03 86 (46) 23 08 89. Бюл № 31 (71) Украинский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) В В Адамчук, В А Насонов, А И Довгань, Г Б Саклаков, В Г Нистеровскнй, С Н Григоров и Л А Шемелинский (53) 631 33 024(0888) (56) Авторское свидетельство СССР № 967326, кл А 01 С 7/20, 1979 Патент ГДР № 12841, кл 45 b 7/20, 1957 (54) НАПРАВИТЕЛЬ СЫПУЧЕГО МАТЕРИАЛА К ЗАДЕЛЫВАЮЩЕМУ ОРГАНА СЕЯЛКИ (57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции направителей сыпучего материала, например семян, минеральных удобрений, пестицидов, к заделывающим в почву рабочим органам машин для посева Цель изобретения — исключение преждевременного высева материала через предохранительное окно Направитель сыпучего мате риала к заделывающему органу сеялки включает трубопровод 1, в котором выполнен канал 2 с впускным отверстием 3 и высевным отверстием 4 Выше последнего в трубопроводе I расположено предохранительное окно 7 Канал 2 выполнен таким образом, что часть его, расположенная над предохранительным окном 7, имеет выходное сечение 9, меньше чем входное сечение 10 нижней части канала, расположенной под предохранительным окном 7 Трубопровод 1 может быть снабжен пластинами 8, ограничивающими 'предохранительное окно 7 с боков Кроме того, в канале 2 над предохранительным окном 7 может быть установлен направляющий козырек, выполненный из резины. Достигнув уровня предохранительного окна 7, поток материала выходит из сечения 9 и на уровне окна 7 расширяется Благодаря том>, что на уровне окна 7 канал имеет сечение больше, чем максимальный размер расширяющегося потока материала, поток, не до стигнув полости окна 7, движется до сечения 10 и через него попадает в нижнюю часть канала 2, не просыпаясь в окно 2 з. п ф лы 2 ил фцг] І, 4"" 1501944 Изобретение относится к сельскохозяйтию 4. Достигнув уровня предохранитель ственному маши ноет роению, а более кон кного окна 7, поток материала выходит из серетно к конструкции направителей сыпучего чения 9 и на уровне окна 7 расширяется материала, например семян, минеральных Однако, благодаря тому, что на уровне окудобрений, пестицидов, к заделывающим на 7 канал имеет сечение больше, чем макв почву рабочим органам машин для посева симальный размер расширяющеюся потока материала, указанный поток, не достигнув Цель изобретения — исключение прежплоскости окна 7, движется до сечения 10 девременного высева материала через преи через него попадает в нижнюю часть кадохранительное окно. нала 2. Затем материал поступает на защитНа фиг. 1 изображен направитель сыпуную пластину 6, отражается от нее и высечего материала, продольный разрез его часвается через отверстие 4. Под движущимся ти; на фиг. 2 — то же, с направляющим ков почве заделывающим органом (направзырьком над предохранительным окном, ление движения которого показано стрелкой продольное сечение. на фиг. 1) имеется свободное пространство, Направитель сыпучего материала к заделывающему органу сеялки (фиг 1) вклю- ) 5 в которое попадает высеваемый материал. чает трубопровод 1, в котором выполнен Затем он ложится на дно бороздки и закрыканал 2. Впускное отверстие 3 канала 2 расвается почвой, осыпающейся в бороздку положено выше его высевного отверстия 4. после прохода заделывающего органа. Впускное отверстие 3 соединено с матсриаВ случае установки над предохранительлопроводом 5, другой конец которого подвеным окном 7 направляющего козырька 15 ден к высевающему аппарату сеялки (не по- 20 (фиг 2) процесс подачи материала напраказан). Высевное отверстие 4 снизу прикрывителем будет отличаться от ранее описанто защитной пластиной 6, соединенной с труного лишь тем, что на уровне направляюбопроводом I щего козырька \5 будет иметь место предВ трубопроводе 1 выше высевного отварительное сужение струи материала до выверстия 4 выполнено предохранительное 25 хода ее из сечения 9 канала 2. окно 7, соединенное с каналом 2. С боковых сторон окна 7 имеются ограничительные При выполнении козырька 15 из резины пластины 8, закрепленные на основании 1 в процессе попадания на нее материала реВыходное сечение 9 верхней части каназина будет периодически изгибаться, чем ла 2, расположенной над предохранительобеспечатся скалывание и осыпание матеным окном 7, меньше, чем входное сечение 10 30 р и а л а с направляющего козырька 15 нижней части канала, расположенной под ^ r r окном 7. В случае забивания высевающего отверстия 4 почвой произойдет следующее. ВначаНаправитель сыпучего материала может ле высев прекратится. При этом высеваемый крепиться непосредственно к стойке И заделывающего рабочего органа 12. Форма 35 материал будет накапливаться в нижней части канала 2 под предохранительным оквыполнения крепления может быть различном. Затем, достигнув уровня нижней кромной, например пластины 13, расположенные ки 17 окна 7, весь поступающий материал на трубопроводе 1 закреплены к стойке при через окно 3 будет высеваться через окно 7 помощи болтового соединения 14. на поверхность почвы. Причем наличие пласСоответствующей разницы между разметин 8 позволяет исключить попадание почвы рами сечений 9 и 10 можно достигать не в зону окна 7, а одновременно с этим пластолько за счет выполнения канала специальтины 8 направляют лентой высеваемый маной формы (фиг. I), равноценного результериал вслед за движущимся рабочим оргатата можно достичь путем установки над ном. То есть высеваемый материал через предохранительным окном 7 паправительного козырька 15 (фиг 2). Причем нижняя д5 окно 7 вносится на поверхность почвы в виде кромка 16 козырька 15 должна быть располенты, ложена выше нижней кромки 17 окна 7. В Формула изобре/ргшя сеялках для высева материалов, склонных к налипанию, например минеральных удобрений, козырек 15 следует выполнять из реI Направитель сыпучего материала к зины. При этом козырек 15 (из резаны) за- 50 вделывающему органу сеялки, содержащий крепляют к трубопроводу 1 на кронштейне трубопроводе впускным и высевным отверстиями и с выполненным в его средней части при помощи болтового соединения. предохранительным окном, отличающийся Процесс подачи высеваемого материала тем, что, с целью исключения преждевренаправителем происходит следующим об менного высева материала через предохраразом 55 нительное окно, часть трубопровода, расположенная над предохранительным окном, Высеваемый материал поступает по мавыполнена с меньшим выходным сечением, териалопроводу 5 к впускному отверстию 3 чем входное сечение нижней части грубои движется но каналу 2 к высевному отверс 1501944 провода, расположенной под предохранительным окном 2 Направитель по п 1, отличающийся тем, что, с целью исключения забивания предохранительного окна почвой, по бокам предохранительного окна установлены ограничивающие пластины 3 Направитель по пп 1 и 2, отличающийся тем, что в трубопроводе над предохранительным окном установлен направляющий козырек. Фиг I Составитель Т Наумова Редактор Л Гратилло Техред И Верес Корректор М Заказ4981/1 Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11 3035, Москва, Ж—35 Раушская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород, >л Гагарина 101
