Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей

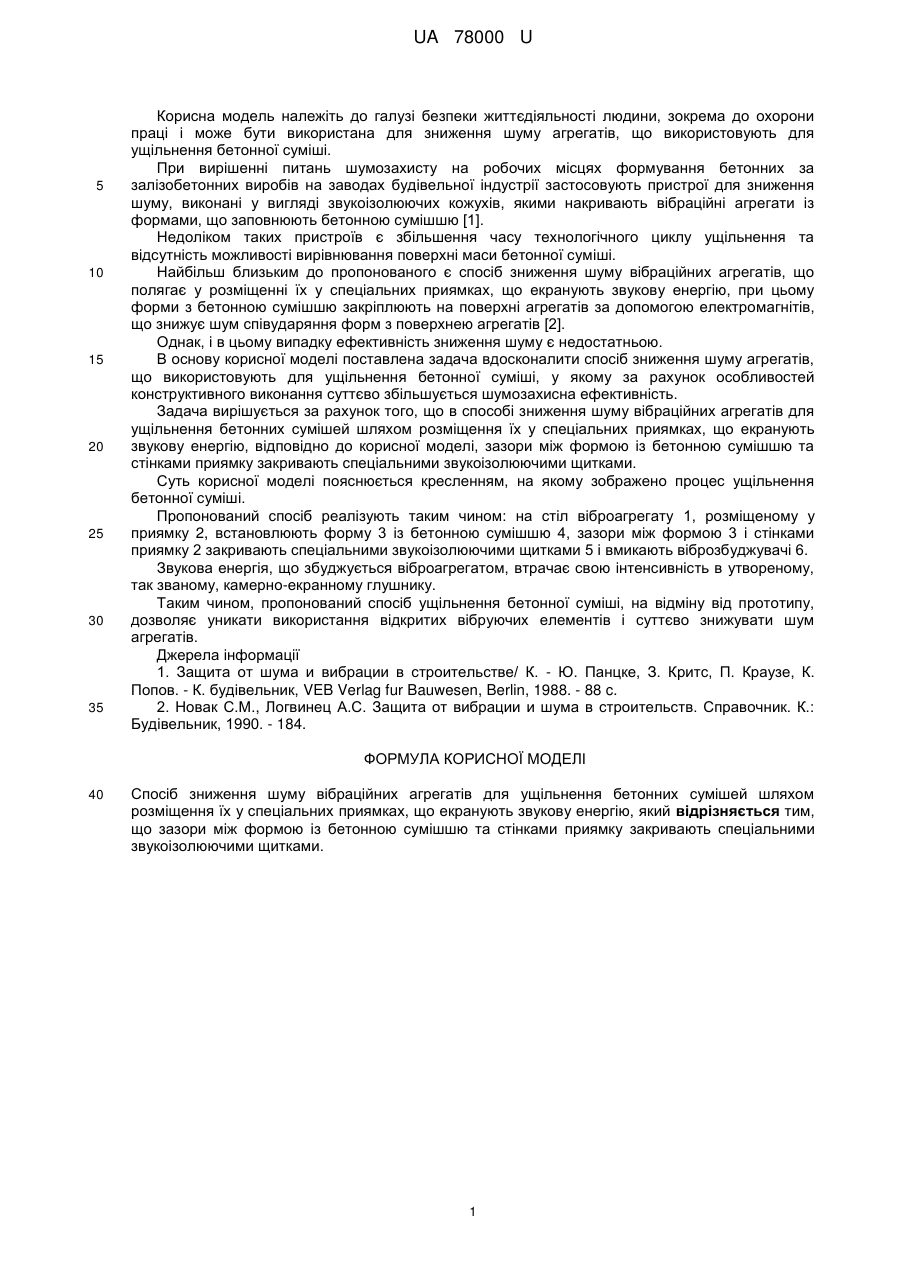

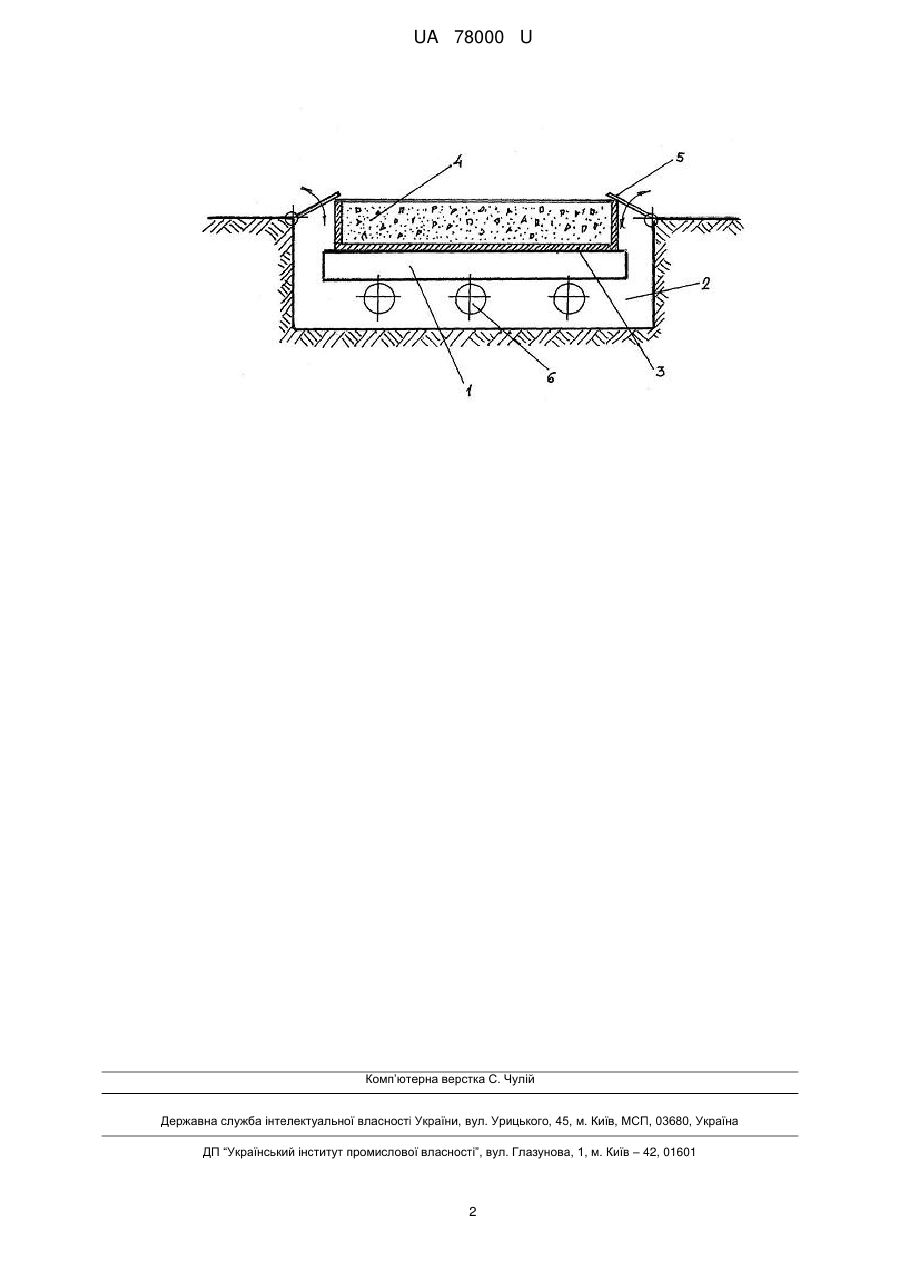

Реферат: Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію. Зазори між формою із бетонною сумішшю та стінками приямку закривають спеціальними звукоізолюючими щитками. UA 78000 U (54) СПОСІБ ЗНИЖЕННЯ ШУМУ ВІБРАЦІЙНИХ АГРЕГАТІВ ДЛЯ УЩІЛЬНЕННЯ БЕТОННИХ СУМІШЕЙ UA 78000 U UA 78000 U 5 10 15 20 25 30 35 Корисна модель належіть до галузі безпеки життєдіяльності людини, зокрема до охорони праці і може бути використана для зниження шуму агрегатів, що використовують для ущільнення бетонної суміші. При вирішенні питань шумозахисту на робочих місцях формування бетонних за залізобетонних виробів на заводах будівельної індустрії застосовують пристрої для зниження шуму, виконані у вигляді звукоізолюючих кожухів, якими накривають вібраційні агрегати із формами, що заповнюють бетонною сумішшю [1]. Недоліком таких пристроїв є збільшення часу технологічного циклу ущільнення та відсутність можливості вирівнювання поверхні маси бетонної суміші. Найбільш близьким до пропонованого є спосіб зниження шуму вібраційних агрегатів, що полягає у розміщенні їх у спеціальних приямках, що екранують звукову енергію, при цьому форми з бетонною сумішшю закріплюють на поверхні агрегатів за допомогою електромагнітів, що знижує шум співударяння форм з поверхнею агрегатів [2]. Однак, і в цьому випадку ефективність зниження шуму є недостатньою. В основу корисної моделі поставлена задача вдосконалити спосіб зниження шуму агрегатів, що використовують для ущільнення бетонної суміші, у якому за рахунок особливостей конструктивного виконання суттєво збільшується шумозахисна ефективність. Задача вирішується за рахунок того, що в способі зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, відповідно до корисної моделі, зазори між формою із бетонною сумішшю та стінками приямку закривають спеціальними звукоізолюючими щитками. Суть корисної моделі пояснюється кресленням, на якому зображено процес ущільнення бетонної суміші. Пропонований спосіб реалізують таким чином: на стіл віброагрегату 1, розміщеному у приямку 2, встановлюють форму 3 із бетонною сумішшю 4, зазори між формою 3 і стінками приямку 2 закривають спеціальними звукоізолюючими щитками 5 і вмикають віброзбуджувачі 6. Звукова енергія, що збуджується віброагрегатом, втрачає свою інтенсивність в утвореному, так званому, камерно-екранному глушнику. Таким чином, пропонований спосіб ущільнення бетонної суміші, на відміну від прототипу, дозволяє уникати використання відкритих вібруючих елементів і суттєво знижувати шум агрегатів. Джерела інформації 1. Защита от шума и вибрации в строительстве/ К. - Ю. Панцке, З. Критс, П. Краузе, К. Попов. - К. будівельник, VEB Verlag fur Bauwesen, Berlin, 1988. - 88 c. 2. Новак С.М., Логвинец А.С. Защита от вибрации и шума в строительств. Справочник. К.: Будівельник, 1990. - 184. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, який відрізняється тим, що зазори між формою із бетонною сумішшю та стінками приямку закривають спеціальними звукоізолюючими щитками. 1 UA 78000 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
