Етикетувальна машина

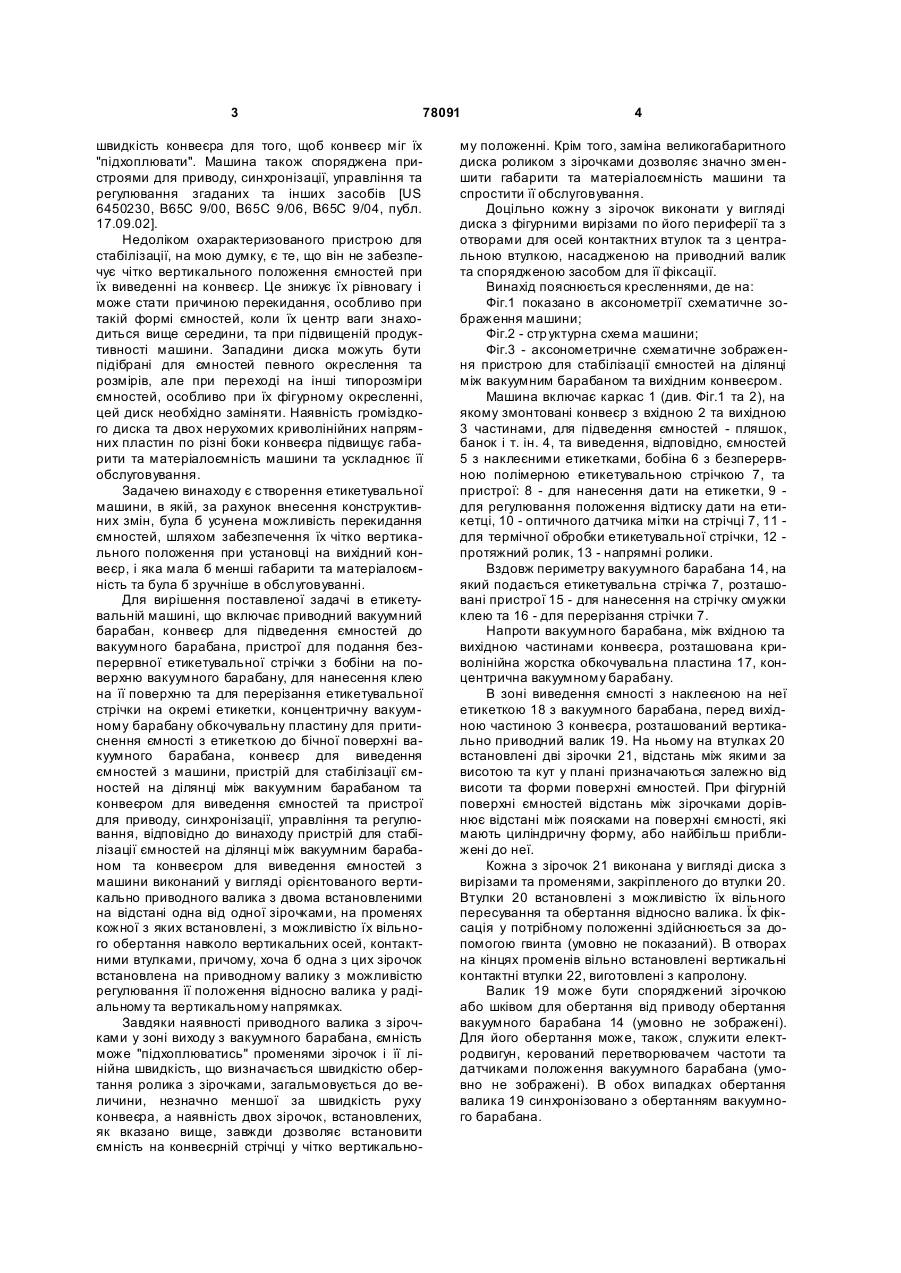

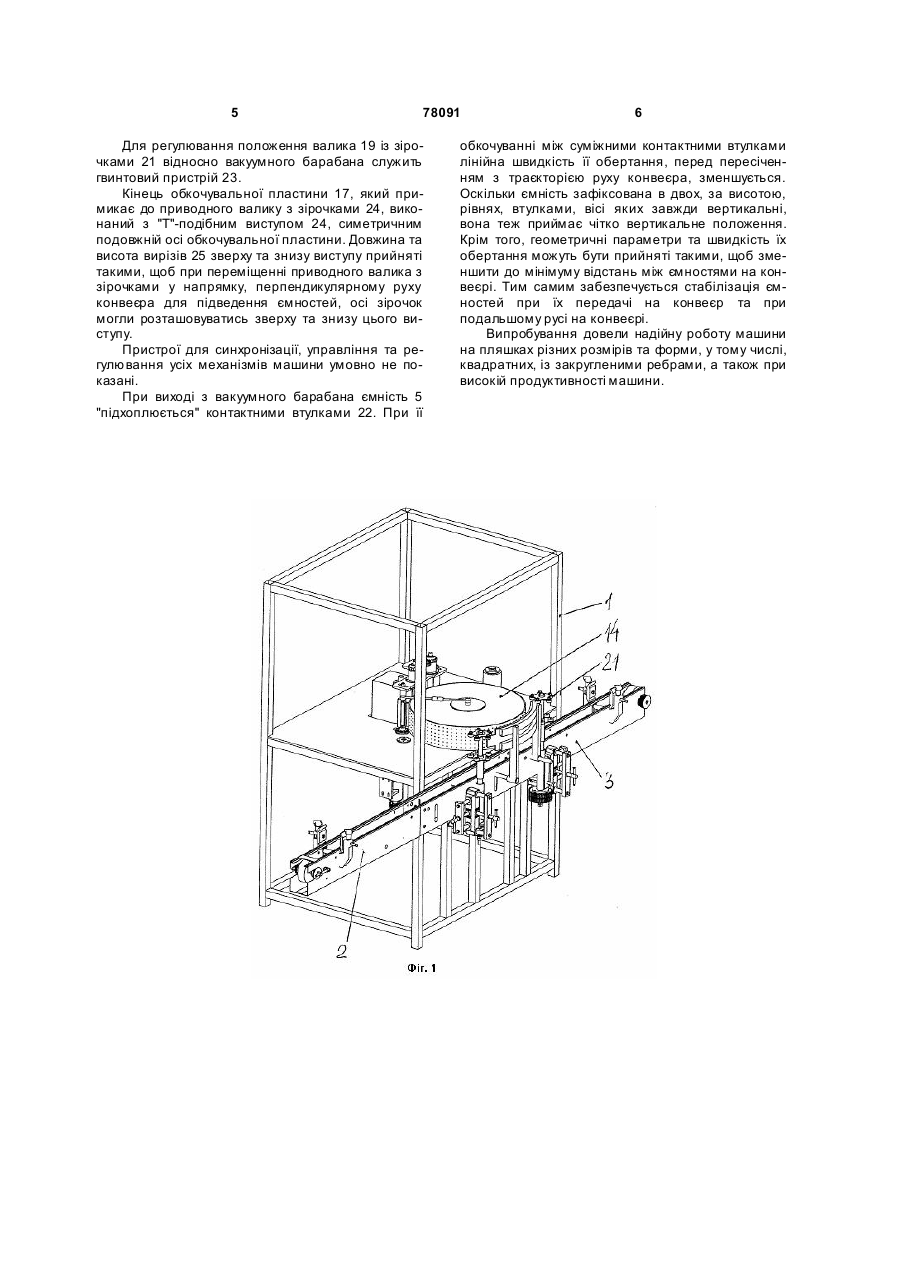

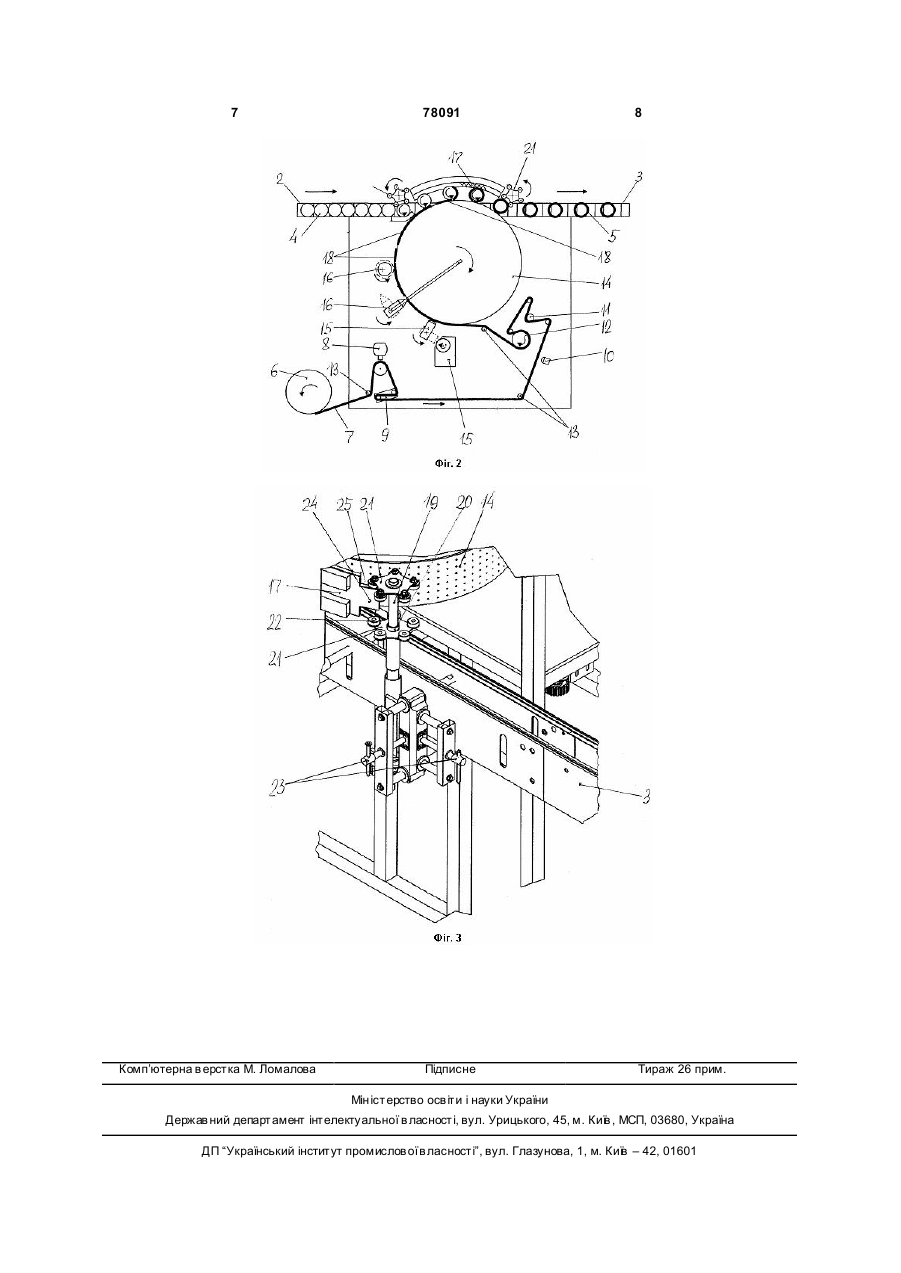

1. Етикетувальна машина, яка включає привідний вакуумний барабан 14, конвеєр для підведення 2 ємностей 4 до вакуумного барабана, пристрої для подання безперервної етикетувальної стрічки 7 з бобіни 6 на поверхню вакуумного барабана, для нанесення 15 клею на її поверхню та для перерізання 16 етикетувальної стрічки на окремі етикетки 18, концентричну вакуумному барабану обкочувальну пластину 17 для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана, конвеєр для виведення 3 ємностей 5 з машини, пристрій для стабілізації руху ємностей на ділянці між вакуумним барабаном та конвеєром для виведення ємностей та пристрої для приводу, синхронізації, керування та регулювання, яка відрізняється тим, що пристрій для стабілізації руху ємностей на ділянці між вакуумним барабаном та конвеєром 3 для виведення ємностей 5 з машини виконаний у вигляді орієнтованого верти C2 2 (19) 1 3 78091 швидкість конвеєра для того, щоб конвеєр міг їх "підхоплювати". Машина також споряджена пристроями для приводу, синхронізації, управління та регулювання згаданих та інших засобів [US 6450230, В65С 9/00, В65С 9/06, В65С 9/04, публ. 17.09.02]. Недоліком охарактеризованого пристрою для стабілізації, на мою думку, є те, що він не забезпечує чітко вертикального положення ємностей при їх виведенні на конвеєр. Це знижує їх рівновагу і може стати причиною перекидання, особливо при такій формі ємностей, коли їх центр ваги знаходиться вище середини, та при підвищеній продуктивності машини. Западини диска можуть бути підібрані для ємностей певного окреслення та розмірів, але при переході на інші типорозміри ємностей, особливо при їх фігурному окресленні, цей диск необхідно заміняти. Наявність громіздкого диска та двох нерухомих криволінійних напрямних пластин по різні боки конвеєра підвищує габарити та матеріалоємність машини та ускладнює її обслуговування. Задачею винаходу є створення етикетувальної машини, в якій, за рахунок внесення конструктивних змін, була б усунена можливість перекидання ємностей, шляхом забезпечення їх чітко вертикального положення при установці на вихідний конвеєр, і яка мала б менші габарити та матеріалоємність та була б зручніше в обслуговуванні. Для вирішення поставленої задачі в етикетувальній машині, що включає приводний вакуумний барабан, конвеєр для підведення ємностей до вакуумного барабана, пристрої для подання безперервної етикетувальної стрічки з бобіни на поверхню вакуумного барабану, для нанесення клею на її поверхню та для перерізання етикетувальної стрічки на окремі етикетки, концентричну вакуумному барабану обкочувальну пластину для притиснення ємності з етикеткою до бічної поверхні вакуумного барабана, конвеєр для виведення ємностей з машини, пристрій для стабілізації ємностей на ділянці між вакуумним барабаном та конвеєром для виведення ємностей та пристрої для приводу, синхронізації, управління та регулювання, відповідно до винаходу пристрій для стабілізації ємностей на ділянці між вакуумним барабаном та конвеєром для виведення ємностей з машини виконаний у вигляді орієнтованого вертикально приводного валика з двома встановленими на відстані одна від одної зірочками, на променях кожної з яких встановлені, з можливістю їх вільного обертання навколо вертикальних осей, контактними втулками, причому, хоча б одна з цих зірочок встановлена на приводному валику з можливістю регулювання її положення відносно валика у радіальному та вертикальному напрямках. Завдяки наявності приводного валика з зірочками у зоні виходу з вакуумного барабана, ємність може "підхоплюватись" променями зірочок і її лінійна швидкість, що визначається швидкістю обертання ролика з зірочками, загальмовується до величини, незначно меншої за швидкість руху конвеєра, а наявність двох зірочок, встановлених, як вказано вище, завжди дозволяє встановити ємність на конвеєрній стрічці у чітко вертикально 4 му положенні. Крім того, заміна великогабаритного диска роликом з зірочками дозволяє значно зменшити габарити та матеріалоємність машини та спростити її обслуговування. Доцільно кожну з зірочок виконати у вигляді диска з фігурними вирізами по його периферії та з отворами для осей контактних втулок та з центральною втулкою, насадженою на приводний валик та спорядженою засобом для її фіксації. Винахід пояснюється кресленнями, де на: Фіг.1 показано в аксонометрії схематичне зображення машини; Фіг.2 - стр уктурна схема машини; Фіг.3 - аксонометричне схематичне зображення пристрою для стабілізації ємностей на ділянці між вакуумним барабаном та вихідним конвеєром. Машина включає каркас 1 (див. Фіг.1 та 2), на якому змонтовані конвеєр з вхідною 2 та вихідною 3 частинами, для підведення ємностей - пляшок, банок і т. ін. 4, та виведення, відповідно, ємностей 5 з наклеєними етикетками, бобіна 6 з безперервною полімерною етикетувальною стрічкою 7, та пристрої: 8 - для нанесення дати на етикетки, 9 для регулювання положення відтиску дати на етикетці, 10 - оптичного датчика мітки на стрічці 7, 11 для термічної обробки етикетувальної стрічки, 12 протяжний ролик, 13 - напрямні ролики. Вздовж периметру вакуумного барабана 14, на який подається етикетувальна стрічка 7, розташовані пристрої 15 - для нанесення на стрічку смужки клею та 16 - для перерізання стрічки 7. Напроти вакуумного барабана, між вхідною та вихідною частинами конвеєра, розташована криволінійна жорстка обкочувальна пластина 17, концентрична вакуумному барабану. В зоні виведення ємності з наклеєною на неї етикеткою 18 з вакуумного барабана, перед вихідною частиною 3 конвеєра, розташований вертикально приводний валик 19. На ньому на втулках 20 встановлені дві зірочки 21, відстань між якими за висотою та кут у плані призначаються залежно від висоти та форми поверхні ємностей. При фігурній поверхні ємностей відстань між зірочками дорівнює відстані між поясками на поверхні ємності, які мають циліндричну форму, або найбільш приближені до неї. Кожна з зірочок 21 виконана у вигляді диска з вирізами та променями, закріпленого до втулки 20. Втулки 20 встановлені з можливістю їх вільного пересування та обертання відносно валика. Їх фіксація у потрібному положенні здійснюється за допомогою гвинта (умовно не показаний). В отворах на кінцях променів вільно встановлені вертикальні контактні втулки 22, виготовлені з капролону. Валик 19 може бути споряджений зірочкою або шківом для обертання від приводу обертання вакуумного барабана 14 (умовно не зображені). Для його обертання може, також, служити електродвигун, керований перетворювачем частоти та датчиками положення вакуумного барабана (умовно не зображені). В обох випадках обертання валика 19 синхронізовано з обертанням вакуумного барабана. 5 78091 Для регулювання положення валика 19 із зірочками 21 відносно вакуумного барабана служить гвинтовий пристрій 23. Кінець обкочувальної пластини 17, який примикає до приводного валику з зірочками 24, виконаний з "Т"-подібним виступом 24, симетричним подовжній осі обкочувальної пластини. Довжина та висота вирізів 25 зверху та знизу виступу прийняті такими, щоб при переміщенні приводного валика з зірочками у напрямку, перпендикулярному руху конвеєра для підведення ємностей, осі зірочок могли розташовуватись зверху та знизу цього виступу. Пристрої для синхронізації, управління та регулювання усіх механізмів машини умовно не показані. При виході з вакуумного барабана ємність 5 "підхоплюється" контактними втулками 22. При її 6 обкочуванні між суміжними контактними втулками лінійна швидкість її обертання, перед пересіченням з траєкторією руху конвеєра, зменшується. Оскільки ємність зафіксована в двох, за висотою, рівнях, втулками, вісі яких завжди вертикальні, вона теж приймає чітко вертикальне положення. Крім того, геометричні параметри та швидкість їх обертання можуть бути прийняті такими, щоб зменшити до мінімуму відстань між ємностями на конвеєрі. Тим самим забезпечується стабілізація ємностей при їх передачі на конвеєр та при подальшому русі на конвеєрі. Випробування довели надійну роботу машини на пляшках різних розмірів та форми, у тому числі, квадратних, із закругленими ребрами, а також при високій продуктивності машини. 7 Комп’ютерна в ерстка М. Ломалова 78091 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
