Пристрій для ротаційної обробки

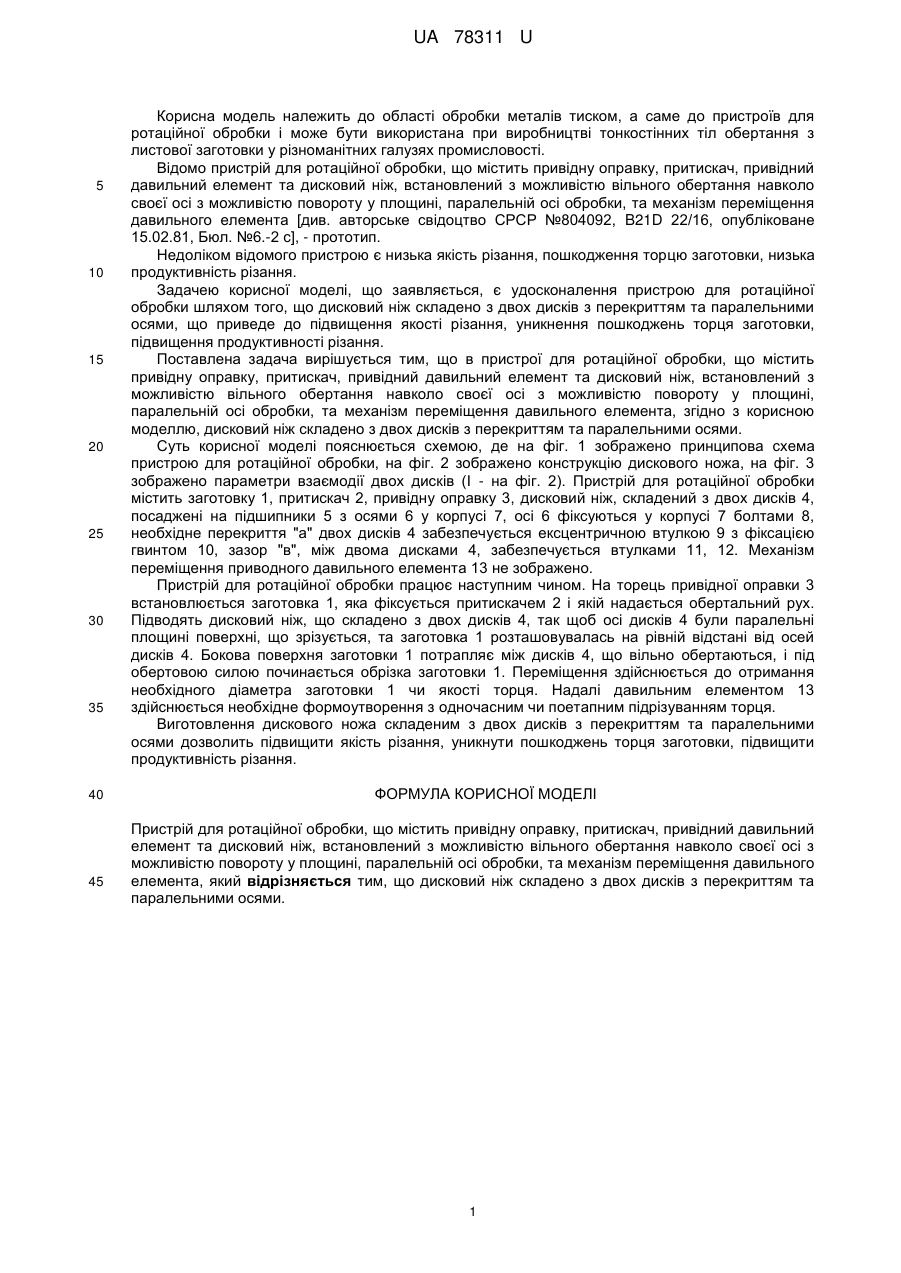

Реферат: UA 78311 U UA 78311 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області обробки металів тиском, а саме до пристроїв для ротаційної обробки і може бути використана при виробництві тонкостінних тіл обертання з листової заготовки у різноманітних галузях промисловості. Відомо пристрій для ротаційної обробки, що містить привідну оправку, притискач, привідний давильний елемент та дисковий ніж, встановлений з можливістю вільного обертання навколо своєї осі з можливістю повороту у площині, паралельній осі обробки, та механізм переміщення давильного елемента [див. авторське свідоцтво СРСР №804092, B21D 22/16, опубліковане 15.02.81, Бюл. №6.-2 с], - прототип. Недоліком відомого пристрою є низька якість різання, пошкодження торцю заготовки, низька продуктивність різання. Задачею корисної моделі, що заявляється, є удосконалення пристрою для ротаційної обробки шляхом того, що дисковий ніж складено з двох дисків з перекриттям та паралельними осями, що приведе до підвищення якості різання, уникнення пошкоджень торця заготовки, підвищення продуктивності різання. Поставлена задача вирішується тим, що в пристрої для ротаційної обробки, що містить привідну оправку, притискач, привідний давильний елемент та дисковий ніж, встановлений з можливістю вільного обертання навколо своєї осі з можливістю повороту у площині, паралельній осі обробки, та механізм переміщення давильного елемента, згідно з корисною моделлю, дисковий ніж складено з двох дисків з перекриттям та паралельними осями. Суть корисної моделі пояснюється схемою, де на фіг. 1 зображено принципова схема пристрою для ротаційної обробки, на фіг. 2 зображено конструкцію дискового ножа, на фіг. 3 зображено параметри взаємодії двох дисків (І - на фіг. 2). Пристрій для ротаційної обробки містить заготовку 1, притискач 2, привідну оправку 3, дисковий ніж, складений з двох дисків 4, посаджені на підшипники 5 з осями 6 у корпусі 7, осі 6 фіксуються у корпусі 7 болтами 8, необхідне перекриття "а" двох дисків 4 забезпечується ексцентричною втулкою 9 з фіксацією гвинтом 10, зазор "в", між двома дисками 4, забезпечується втулками 11, 12. Механізм переміщення приводного давильного елемента 13 не зображено. Пристрій для ротаційної обробки працює наступним чином. На торець привідної оправки 3 встановлюється заготовка 1, яка фіксується притискачем 2 і якій надається обертальний рух. Підводять дисковий ніж, що складено з двох дисків 4, так щоб осі дисків 4 були паралельні площині поверхні, що зрізується, та заготовка 1 розташовувалась на рівній відстані від осей дисків 4. Бокова поверхня заготовки 1 потрапляє між дисків 4, що вільно обертаються, і під обертовою силою починається обрізка заготовки 1. Переміщення здійснюється до отримання необхідного діаметра заготовки 1 чи якості торця. Надалі давильним елементом 13 здійснюється необхідне формоутворення з одночасним чи поетапним підрізуванням торця. Виготовлення дискового ножа складеним з двох дисків з перекриттям та паралельними осями дозволить підвищити якість різання, уникнути пошкоджень торця заготовки, підвищити продуктивність різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для ротаційної обробки, що містить привідну оправку, притискач, привідний давильний елемент та дисковий ніж, встановлений з можливістю вільного обертання навколо своєї осі з можливістю повороту у площині, паралельній осі обробки, та механізм переміщення давильного елемента, який відрізняється тим, що дисковий ніж складено з двох дисків з перекриттям та паралельними осями. 1 UA 78311 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
